Turn Signal Lamp




Component Connector End Views

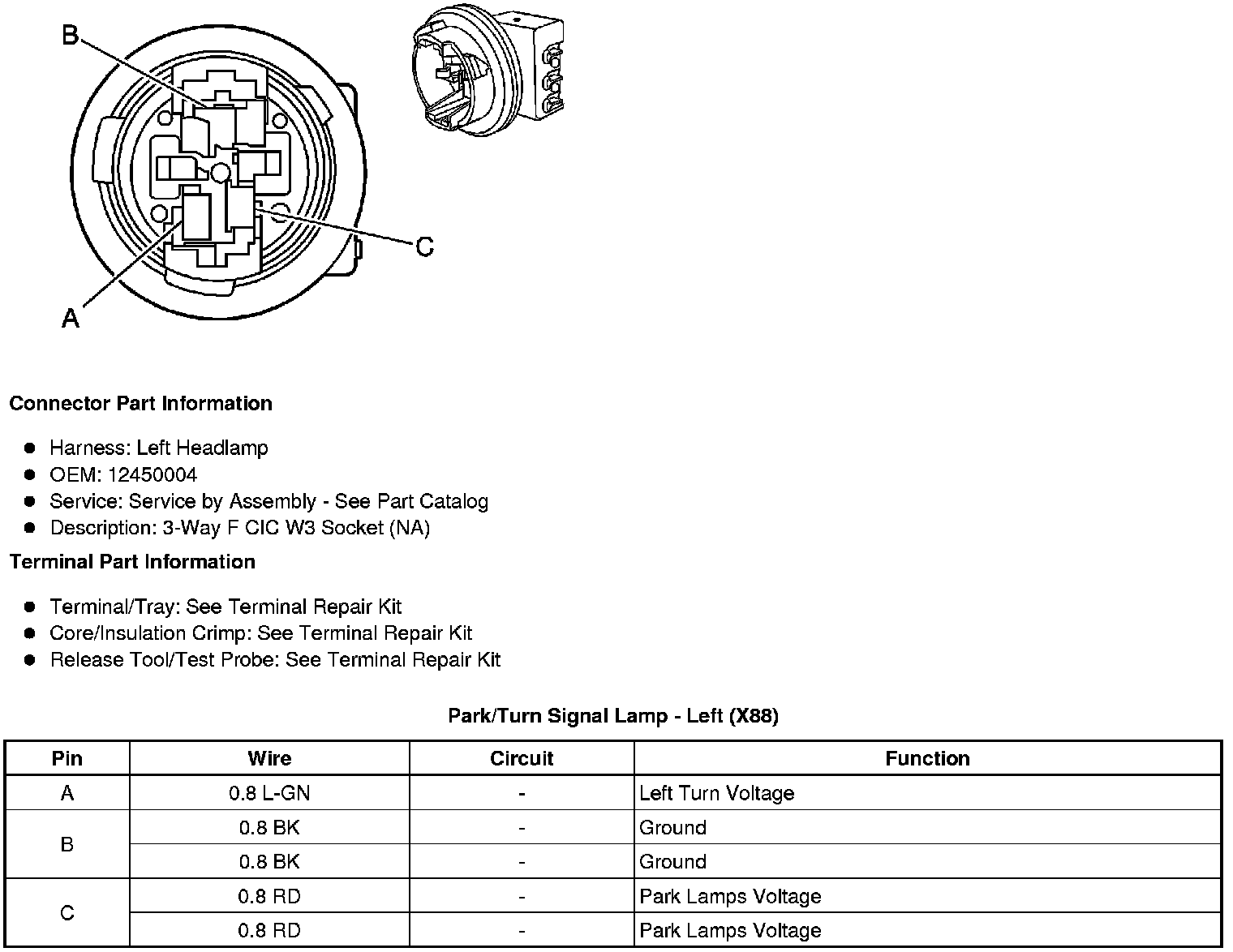

Park/Turn Signal Lamp - Left (X88)

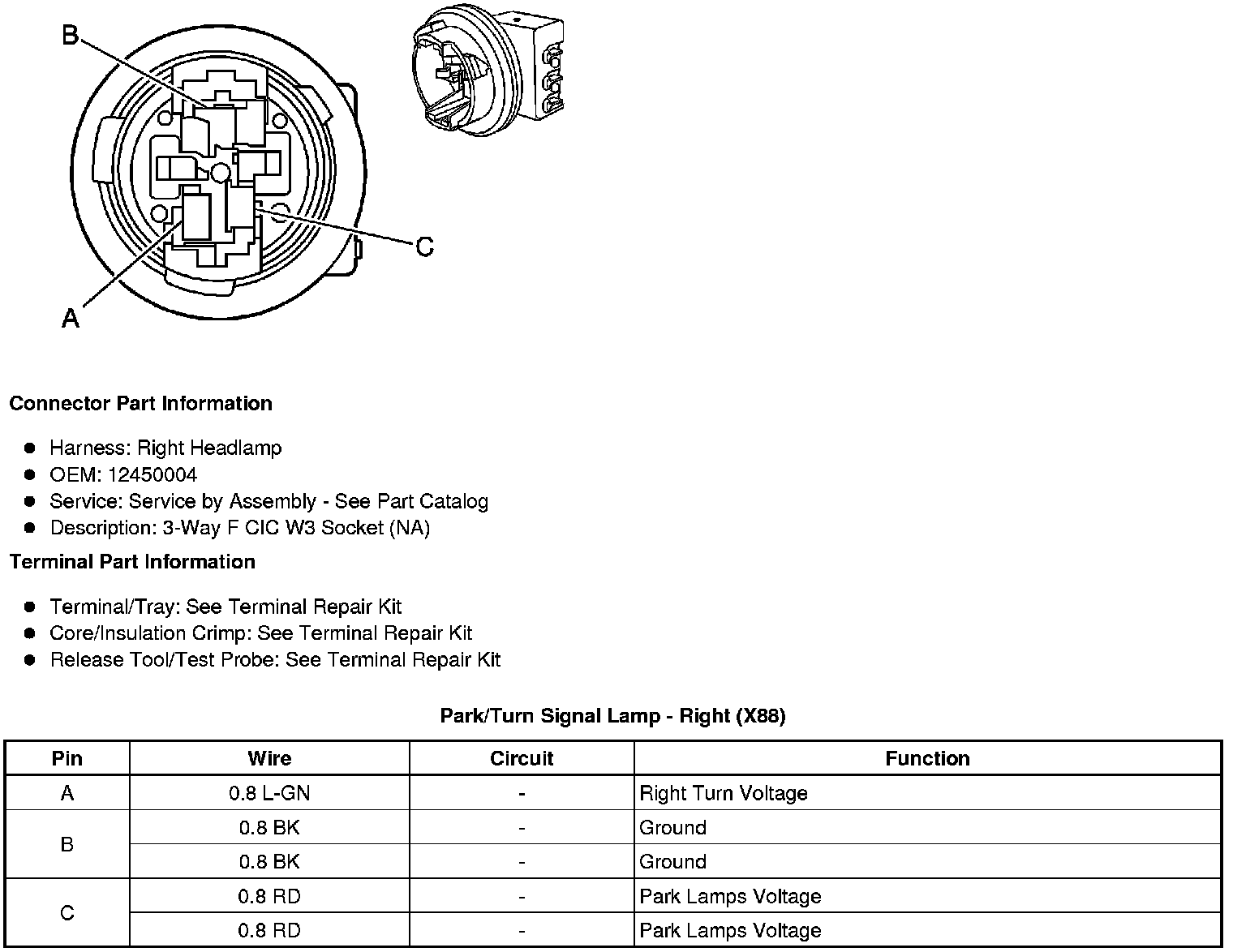

Park/Turn Signal Lamp - Right (X88)

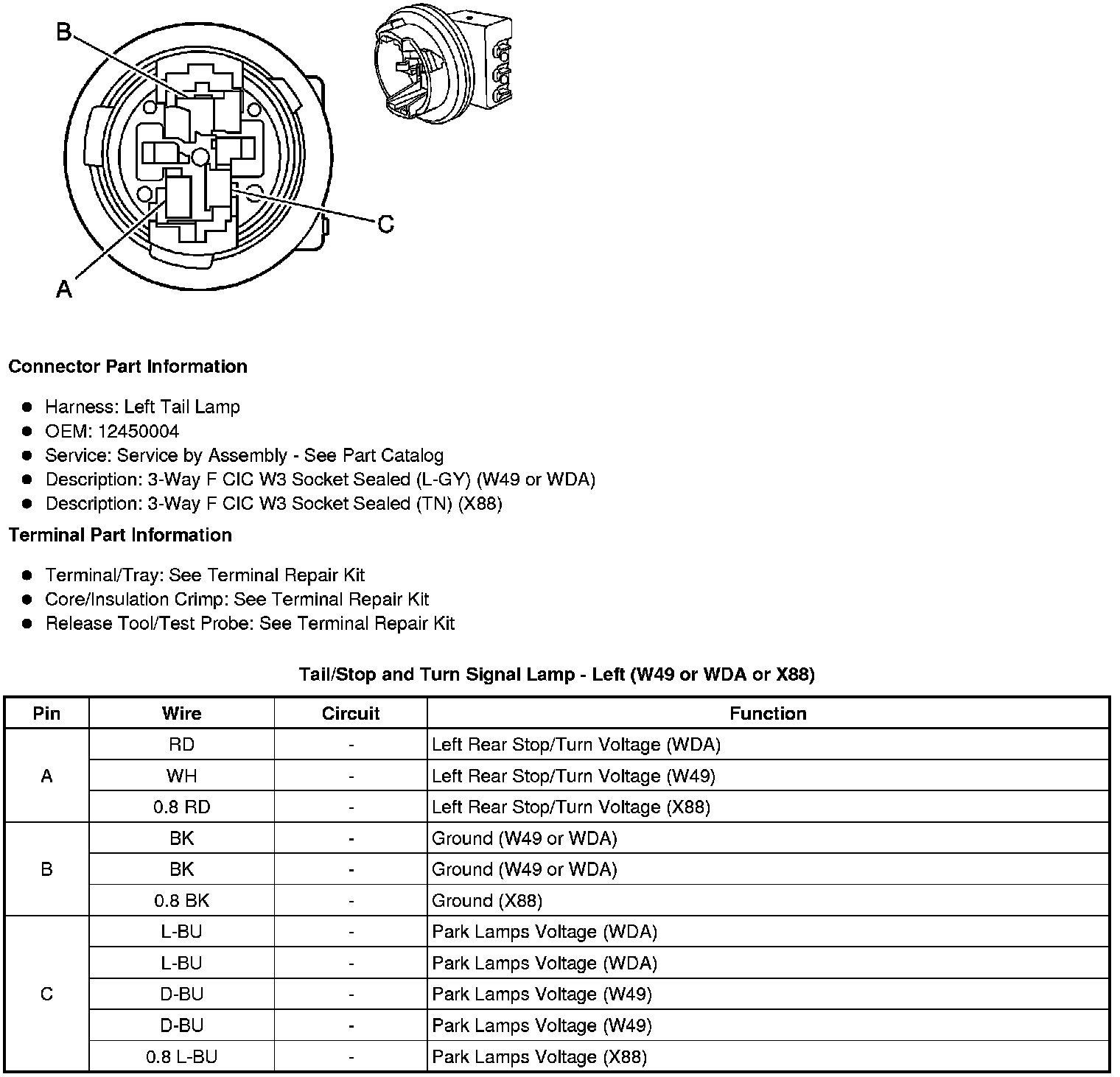

Tail/Stop and Turn Signal Lamp - Left (W49 or WDA or X88)

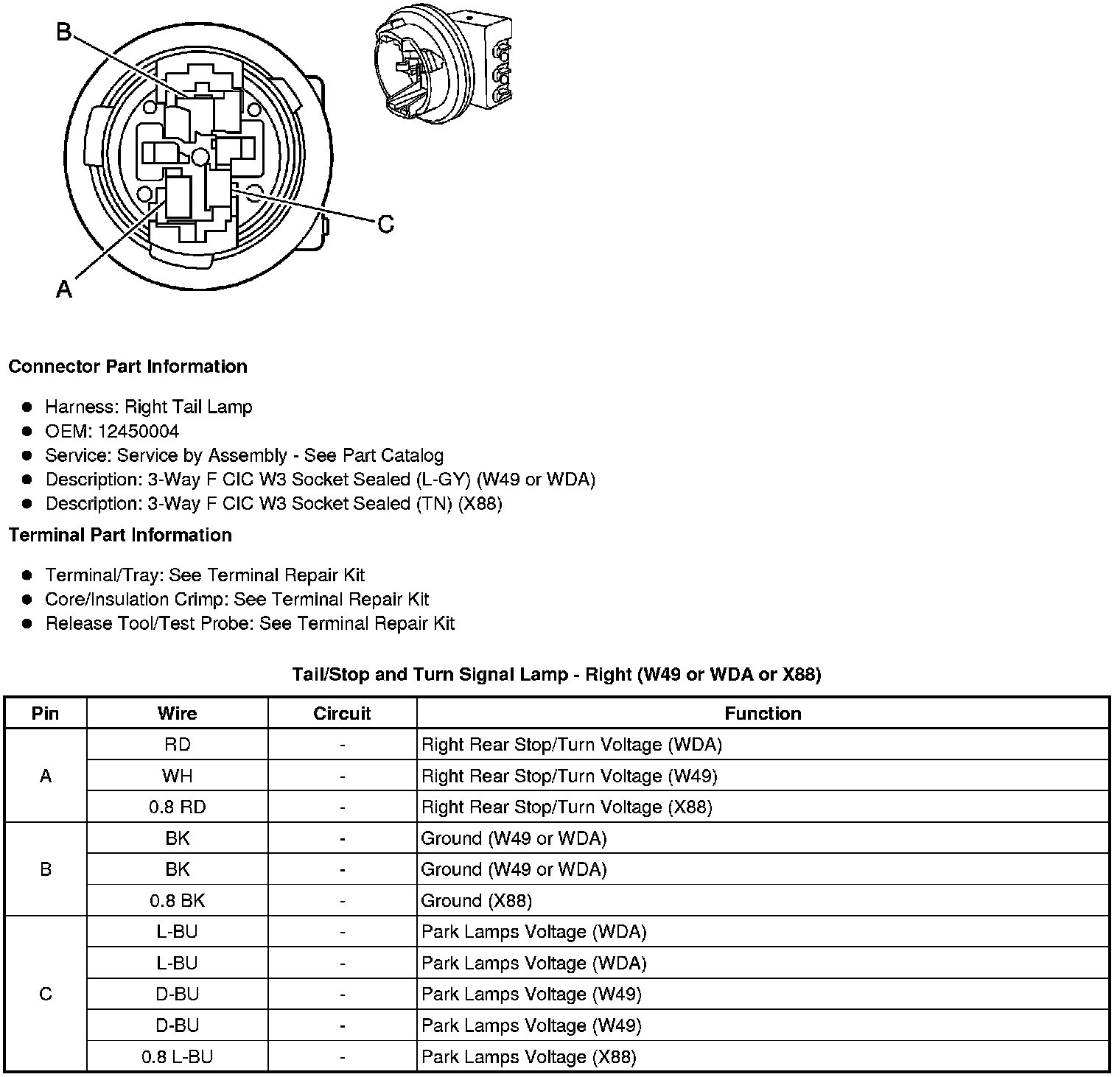

Tail/Stop and Turn Signal Lamp - Right (W49 or WDA or X88)






Turn Signal Lamp - Left Front (W49 or Z88)

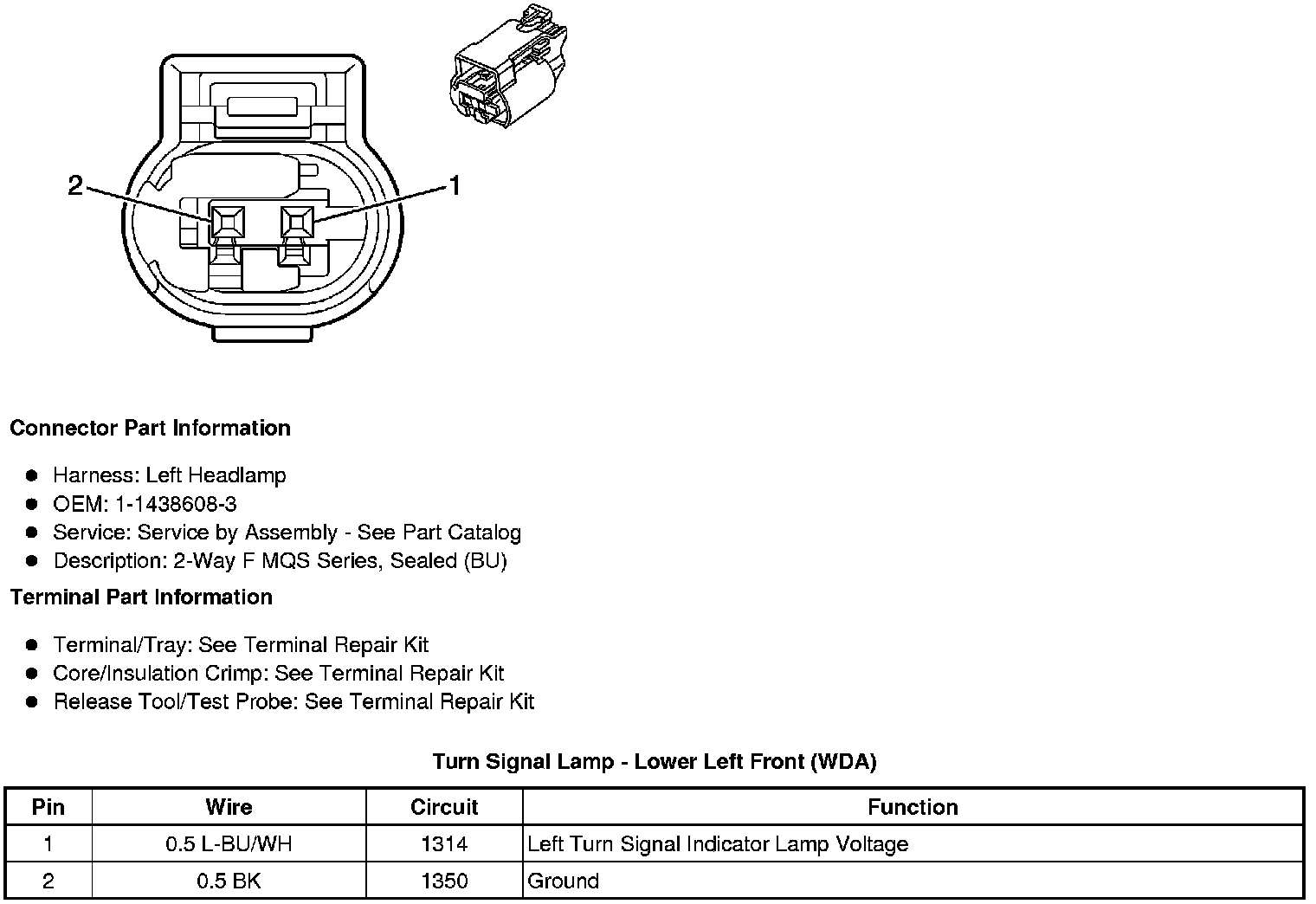

Turn Signal Lamp - Lower Left Front (WDA)






Turn Signal Lamp - Lower Right Front (WDA)

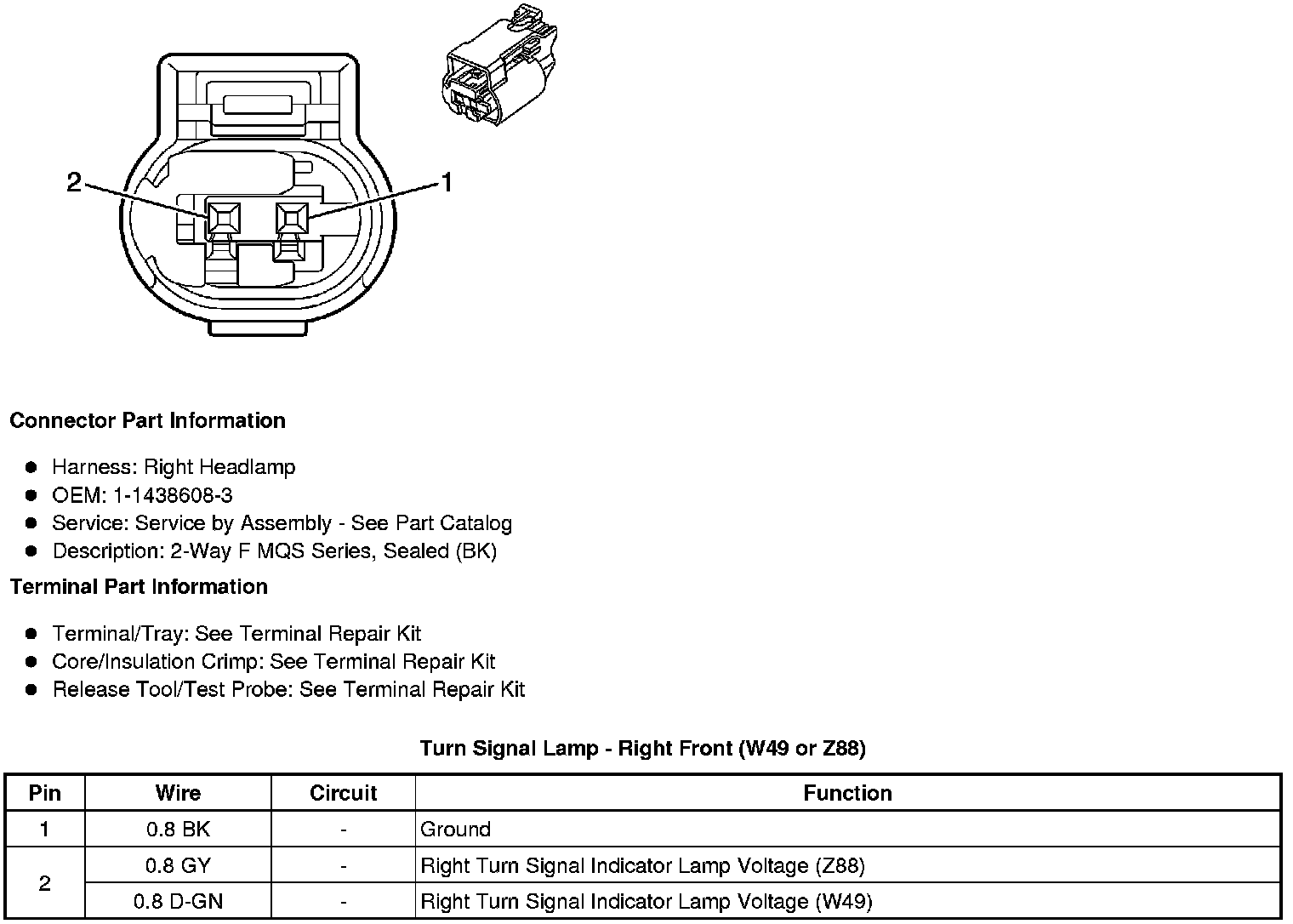

Turn Signal Lamp - Right Front (W49 or Z88)






Turn Signal Lamp - Upper Left Front (WDA)

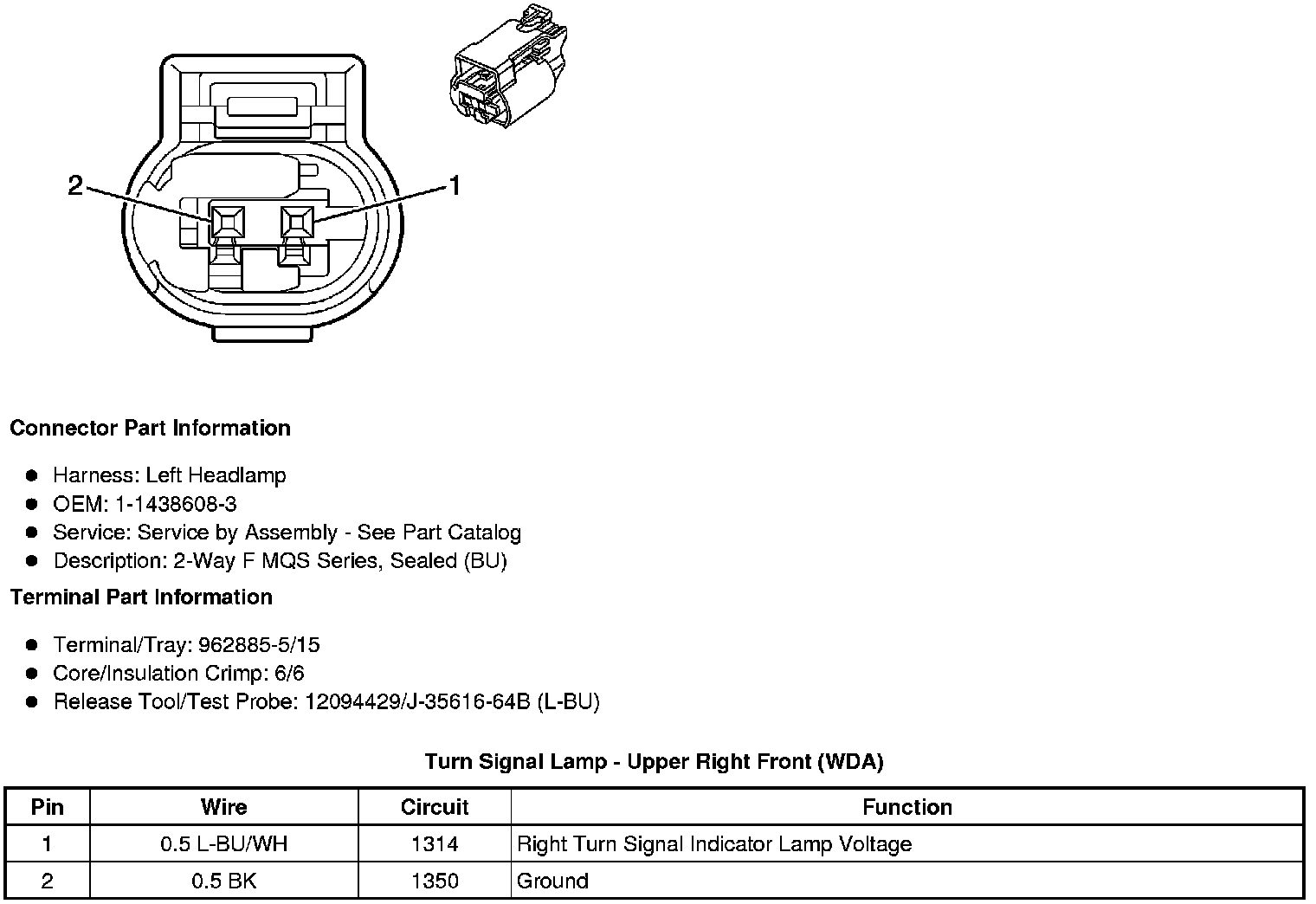

Turn Signal Lamp - Upper Right Front (WDA)
