Power Window Switch




Component Connector End Views

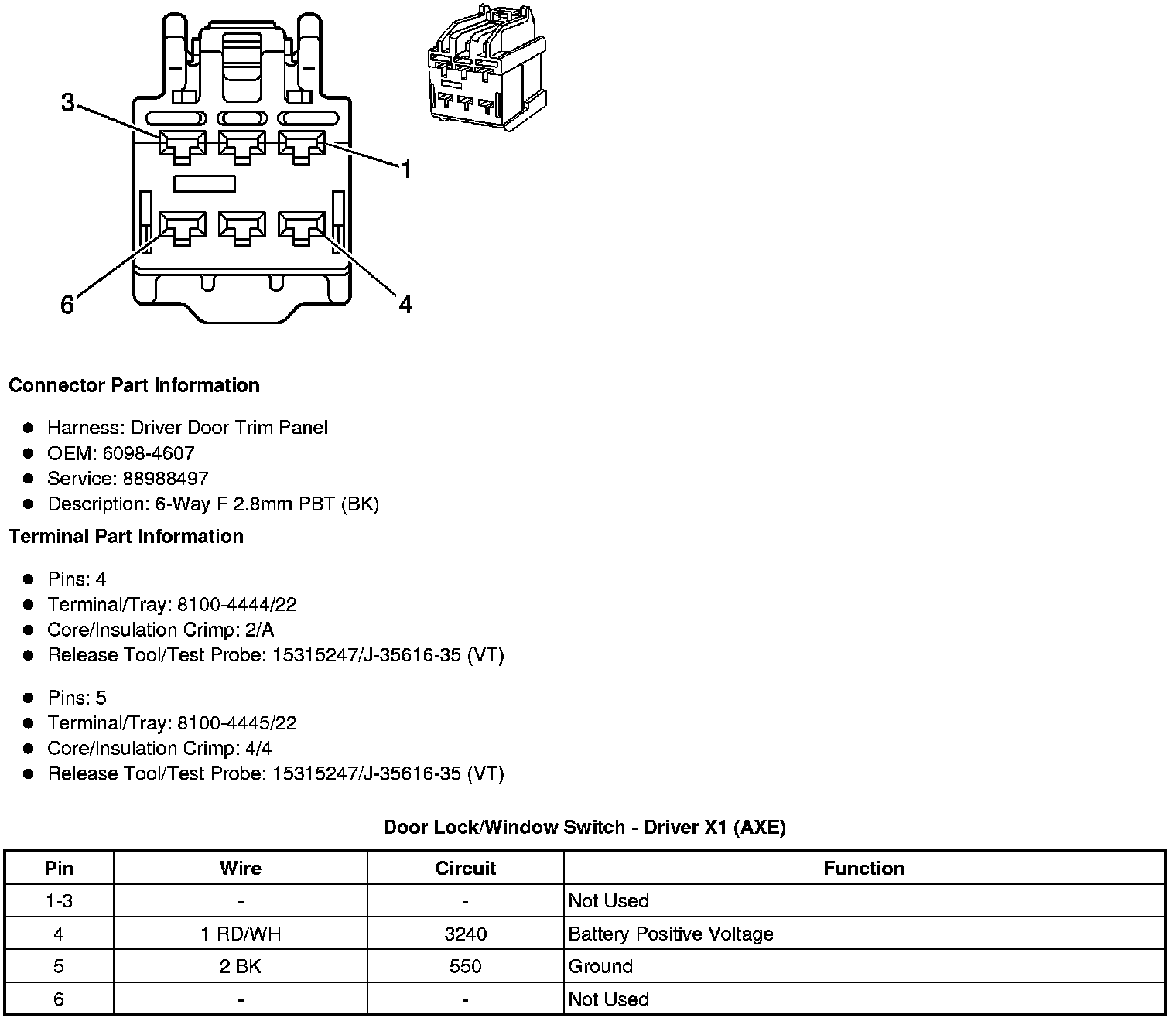

Door Lock/Window Switch - Driver X1 (AXE)

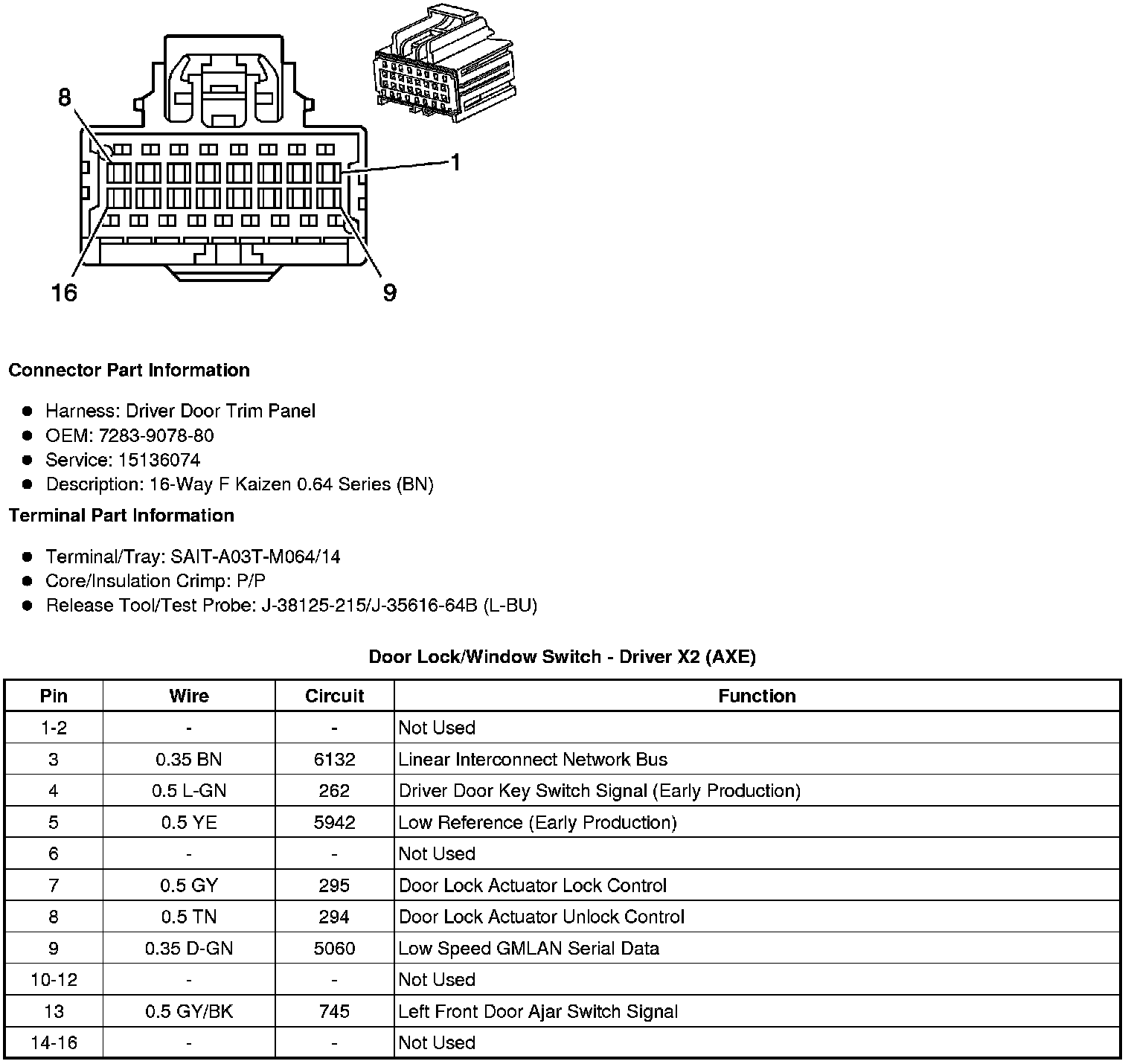

Door Lock/Window Switch - Driver X2 (AXE)

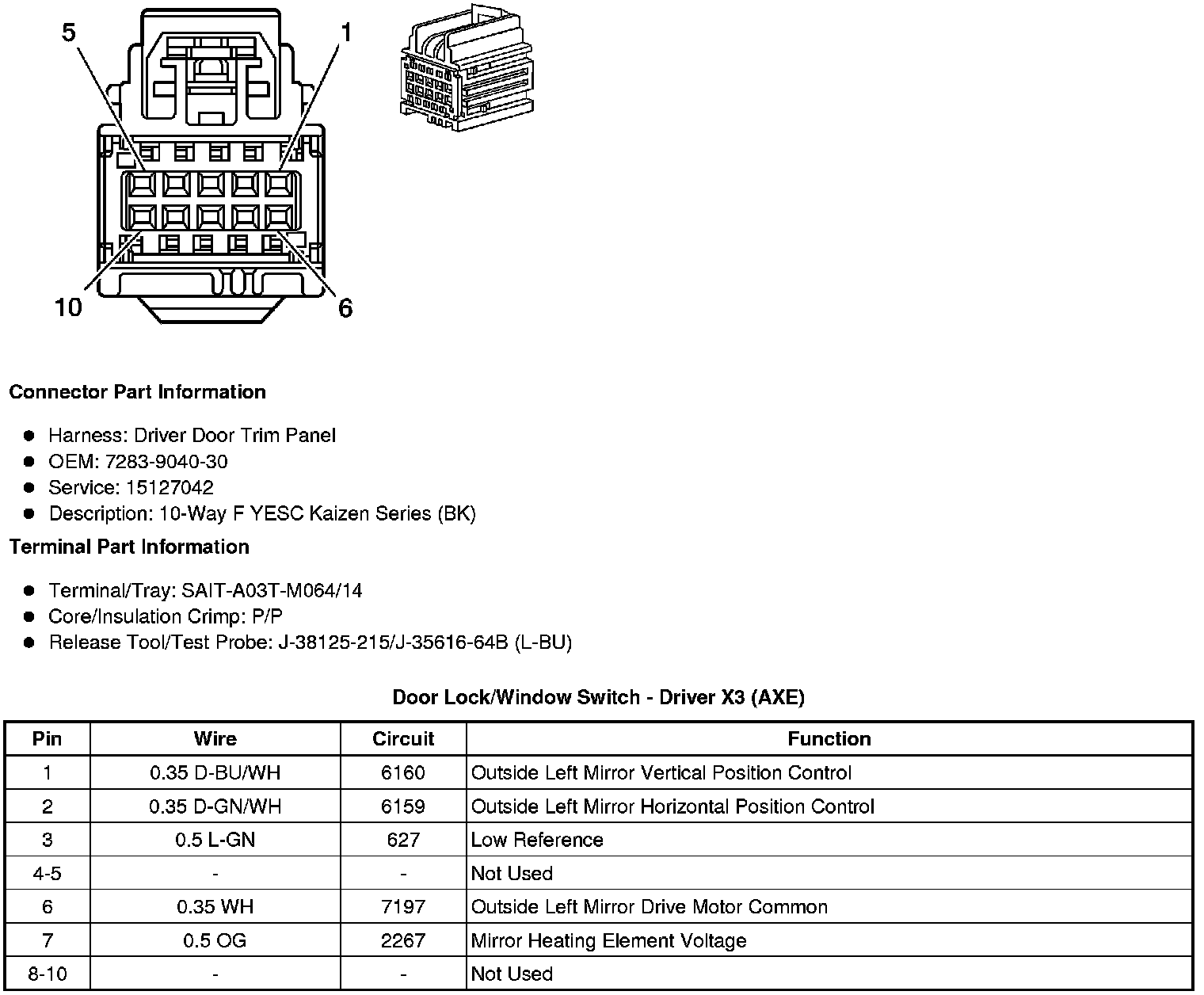

Door Lock/Window Switch - Driver X3 (AXE)

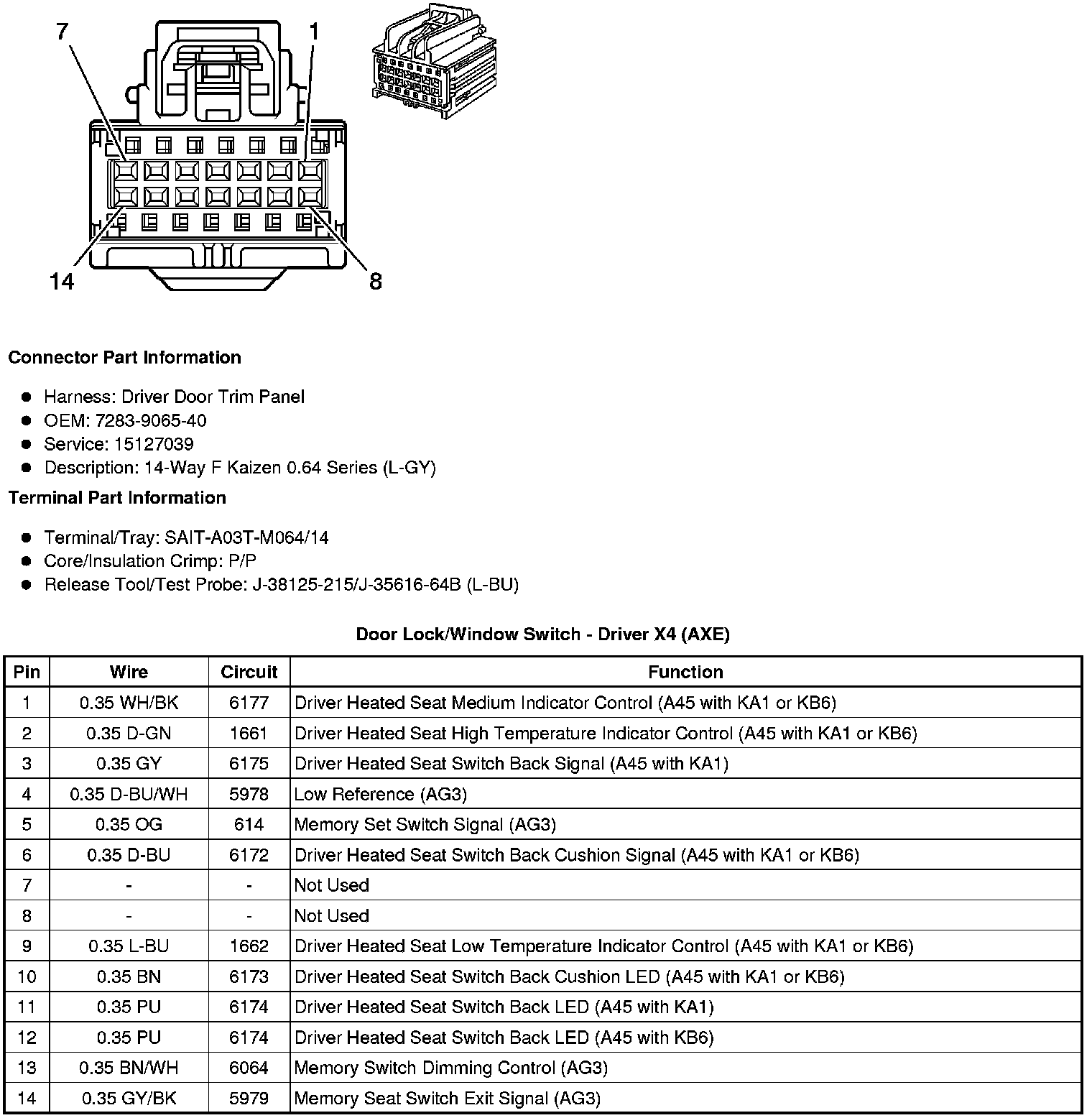

Door Lock/Window Switch - Driver X4 (AXE)

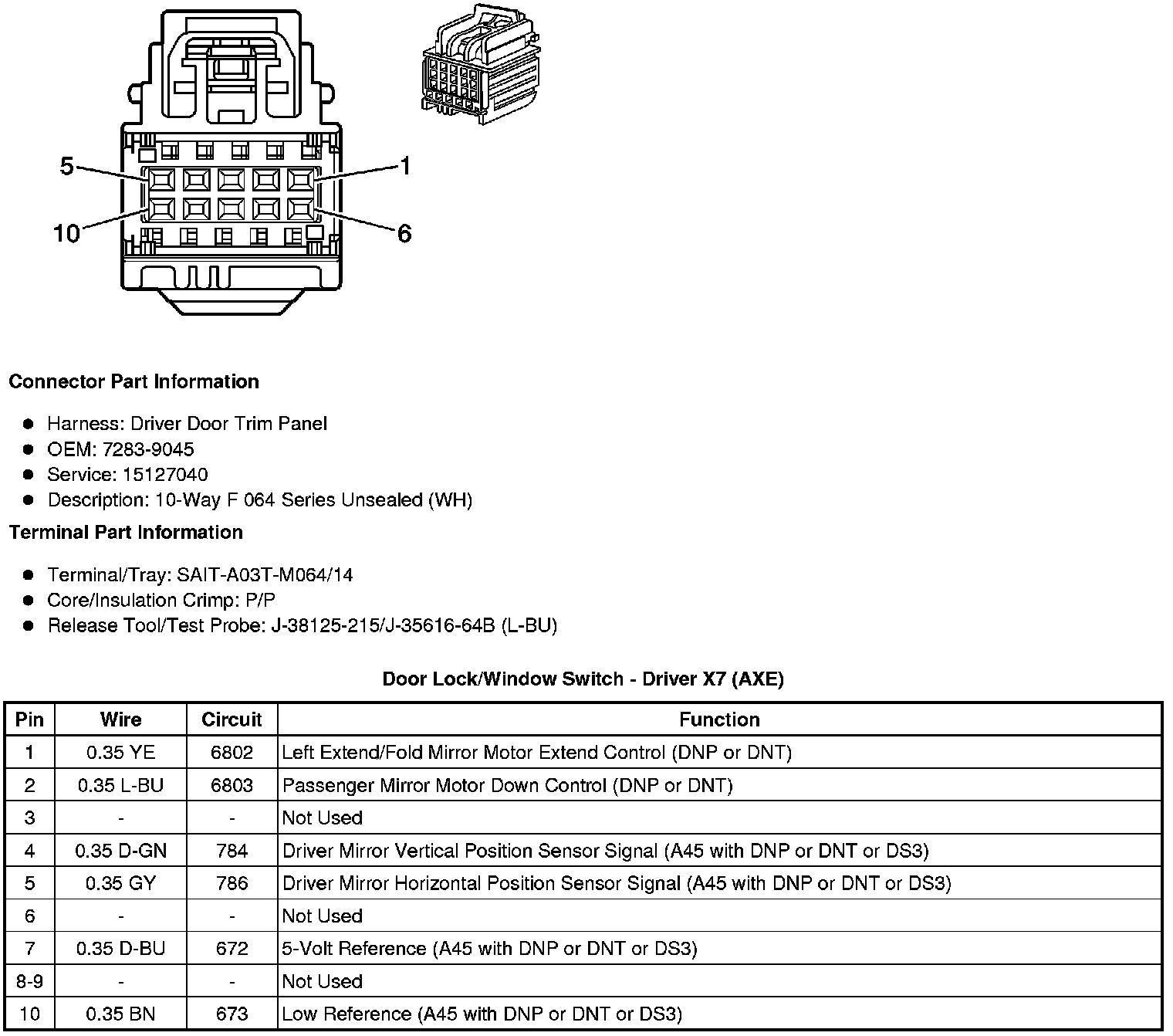

Door Lock/Window Switch - Driver X7 (AXE)

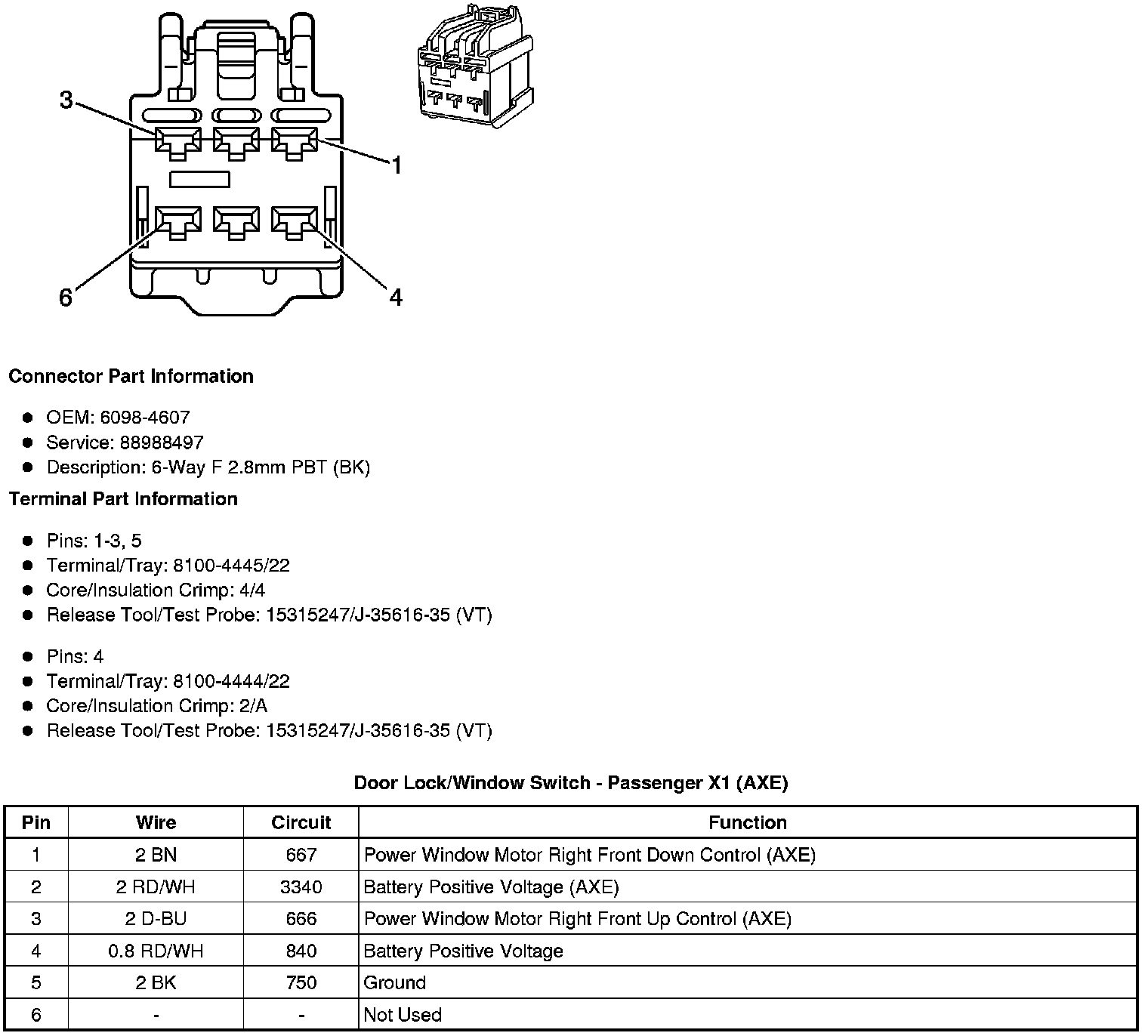

Door Lock/Window Switch - Passenger X1 (AXE)

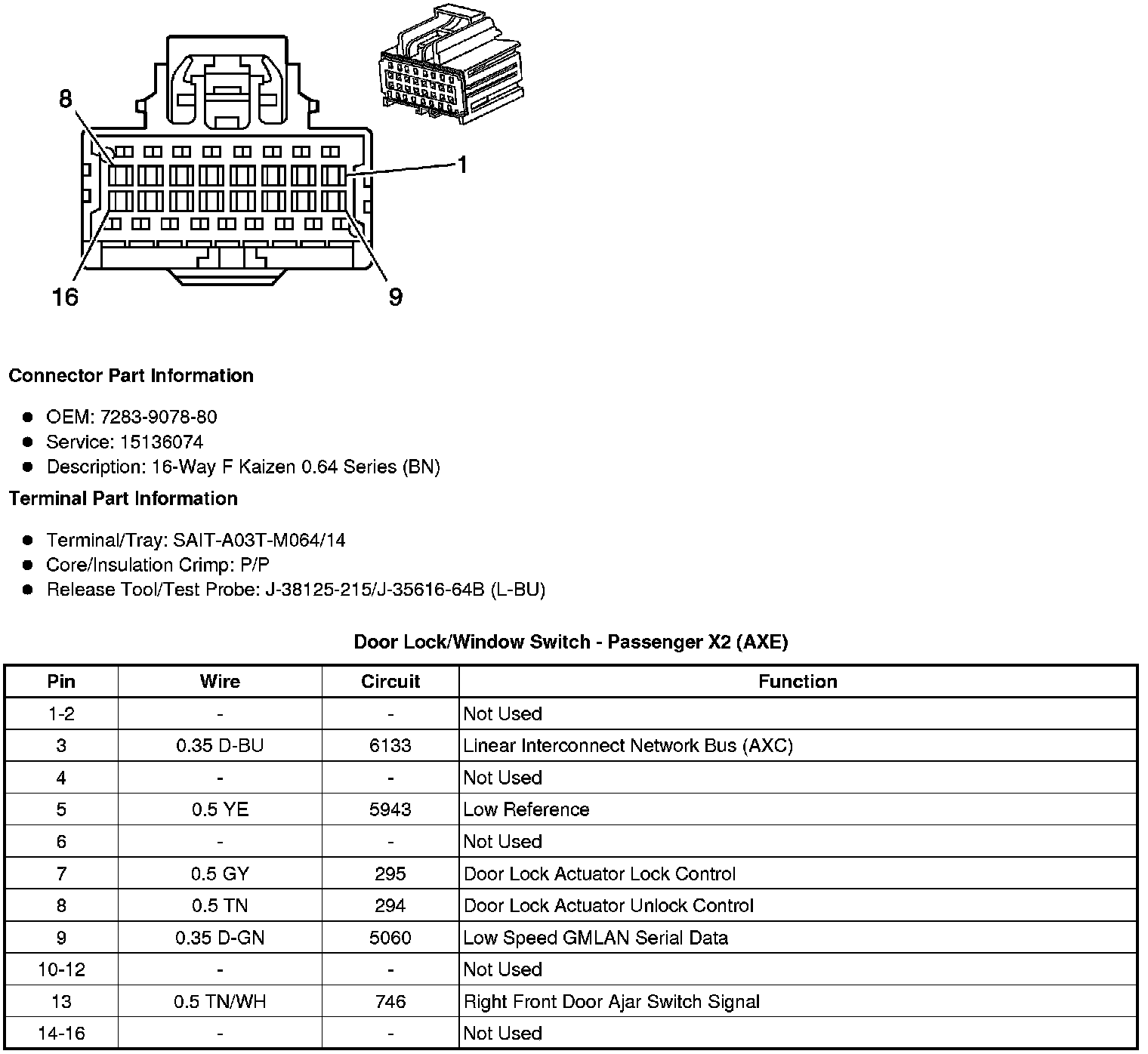

Door Lock/Window Switch - Passenger X2 (AXE)






Door Lock/Window Switch - Passenger X3 (AXE)

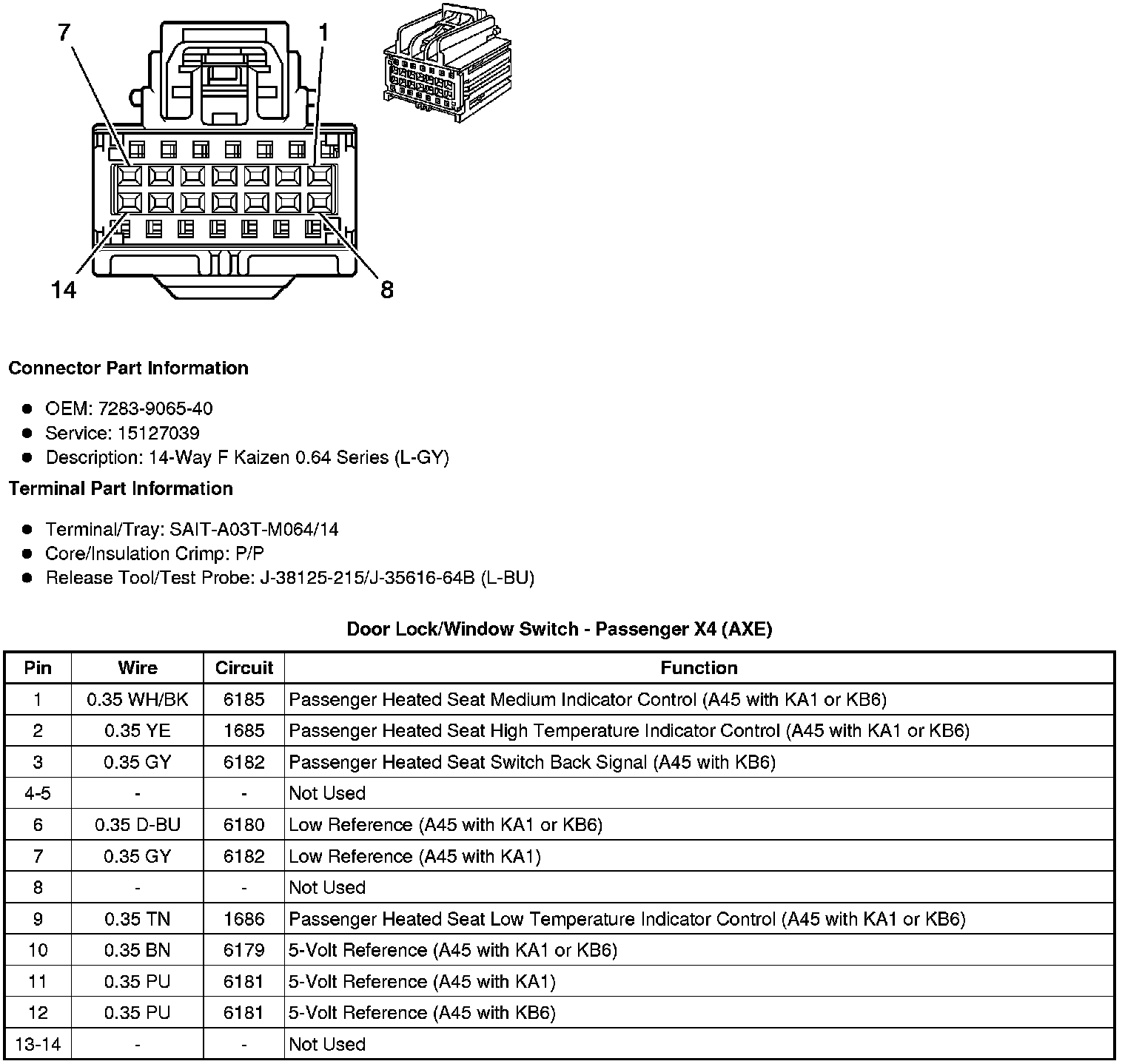

Door Lock/Window Switch - Passenger X4 (AXE)

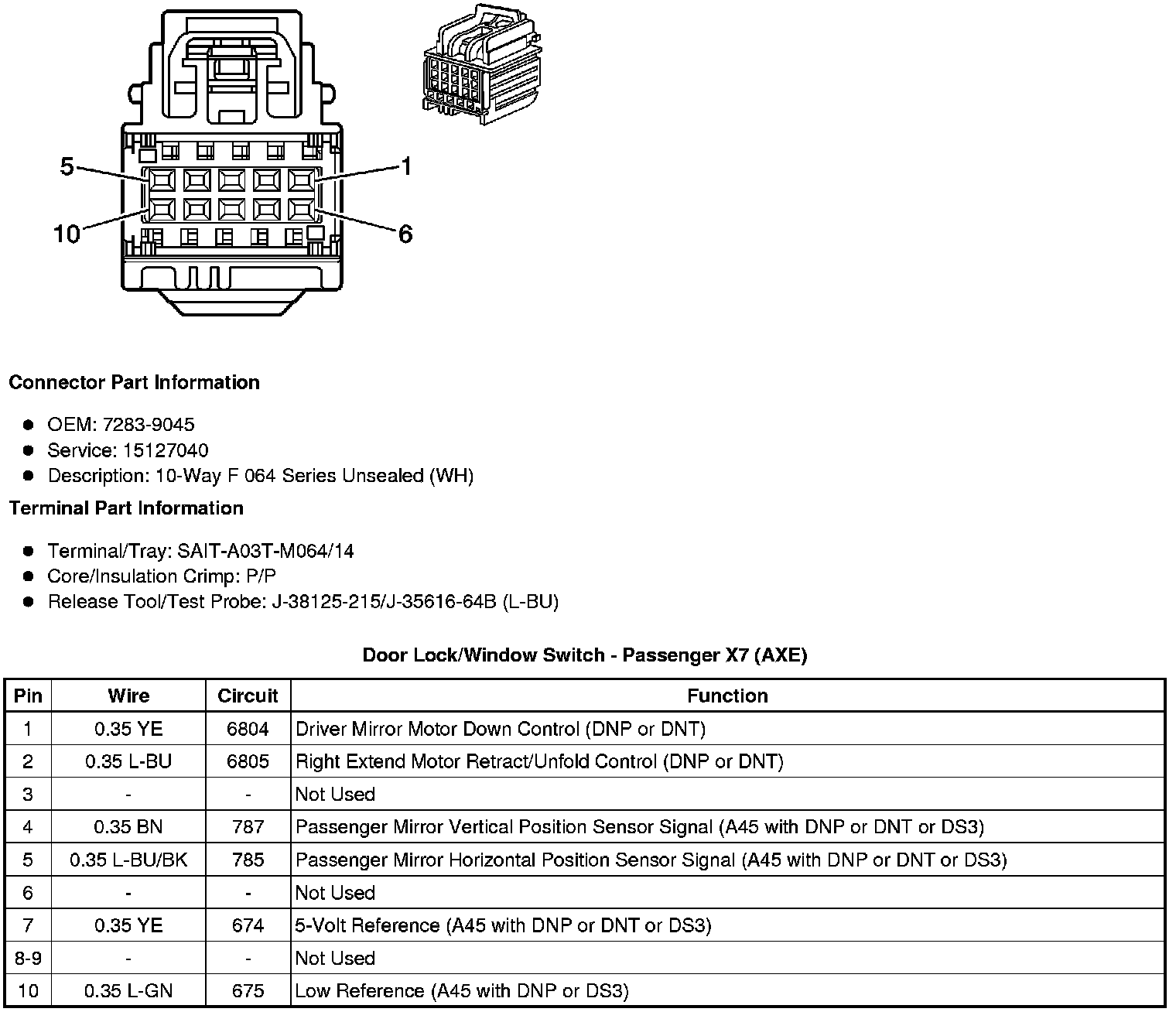

Door Lock/Window Switch - Passenger X7 (AXE)

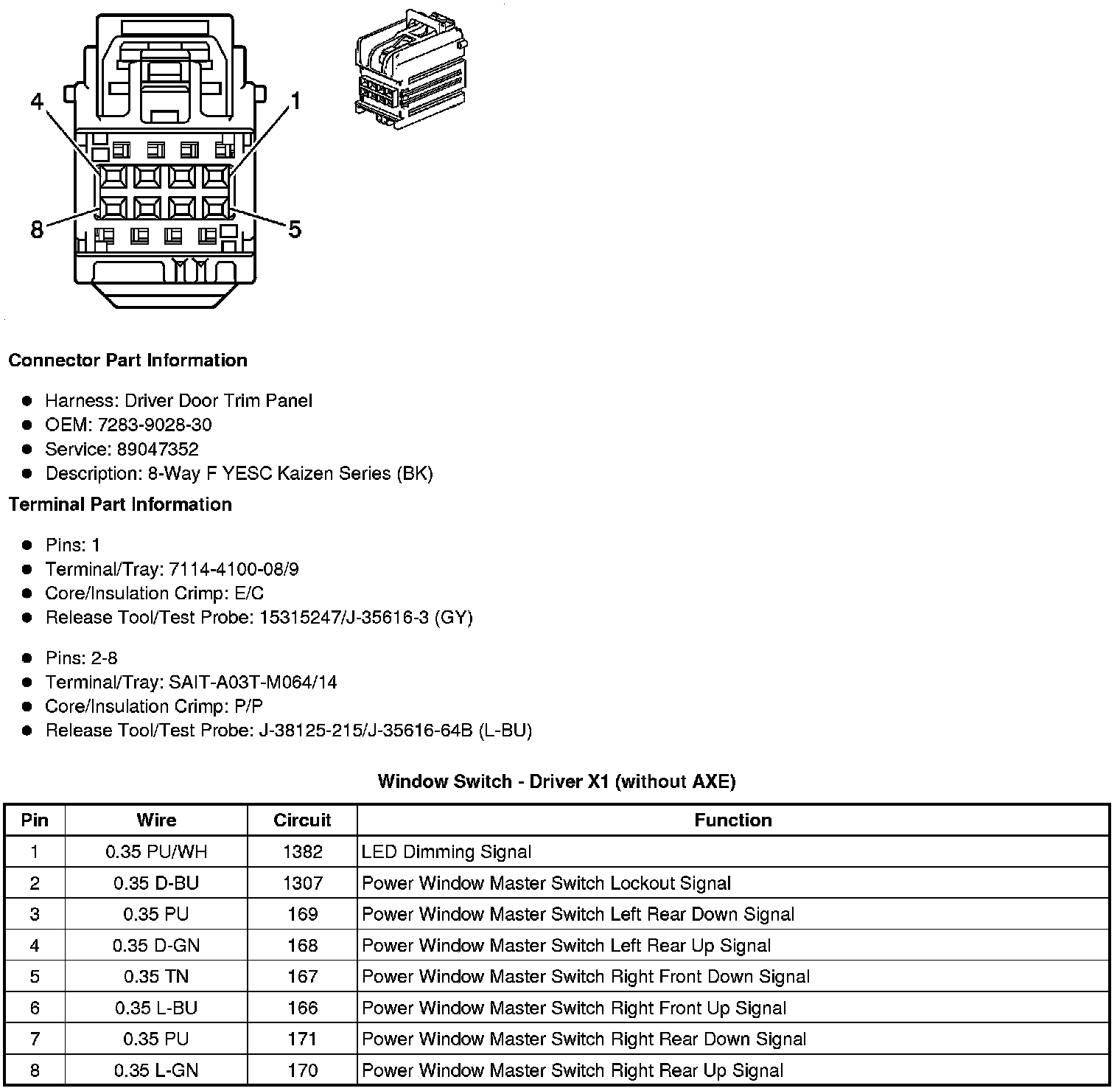

Window Switch - Driver X1 (without AXE)

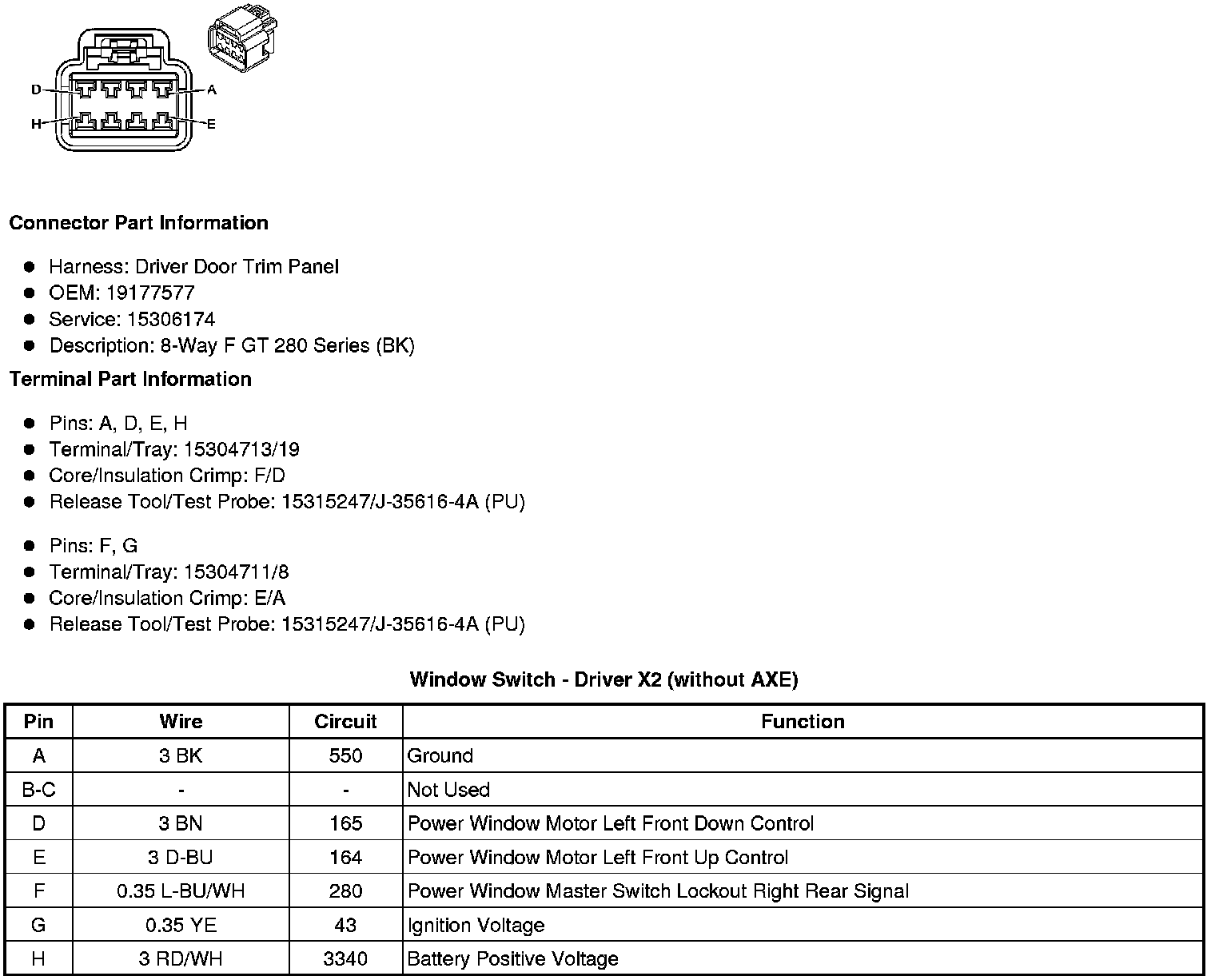

Window Switch - Driver X2 (without AXE)

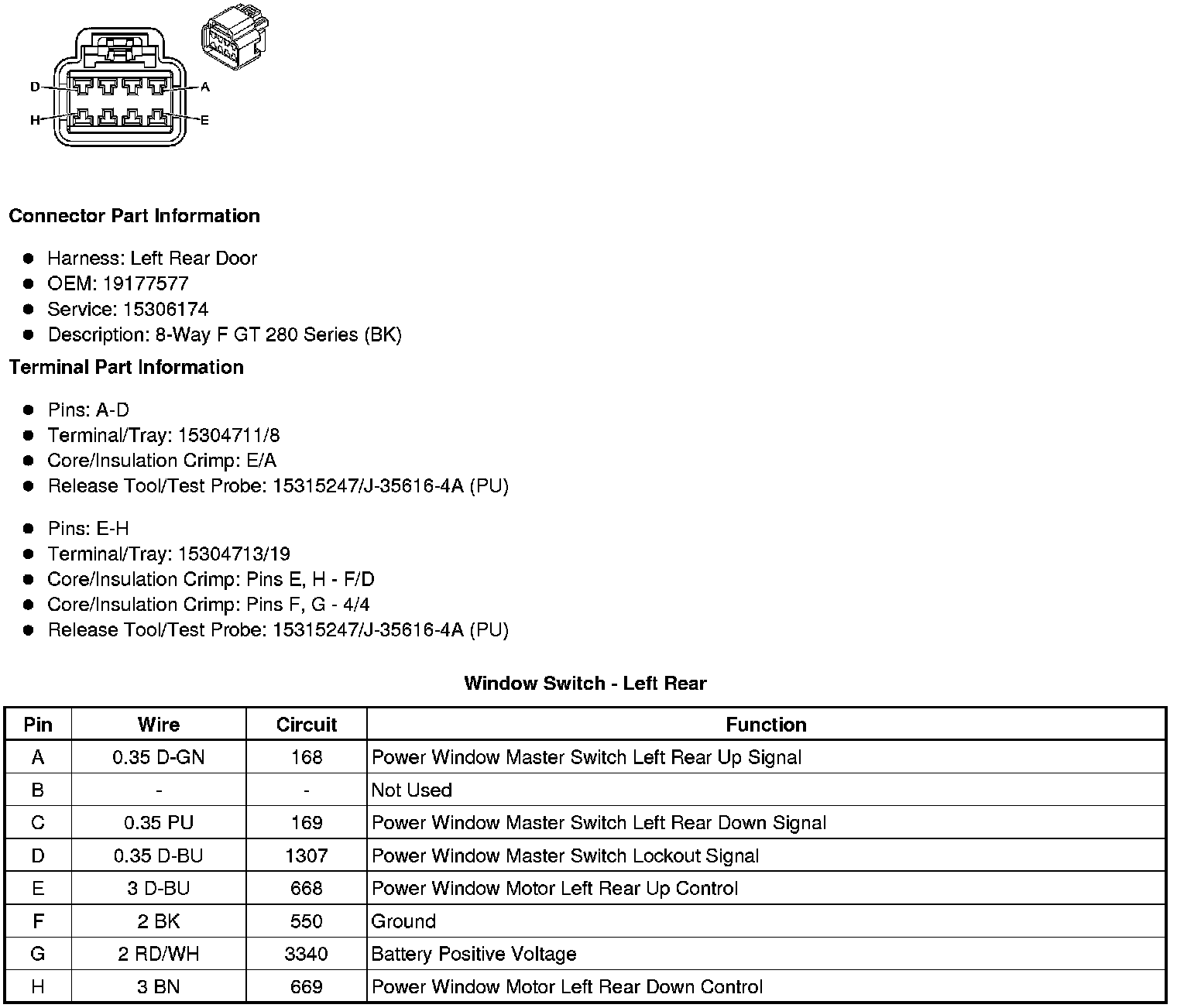

Window Switch - Left Rear

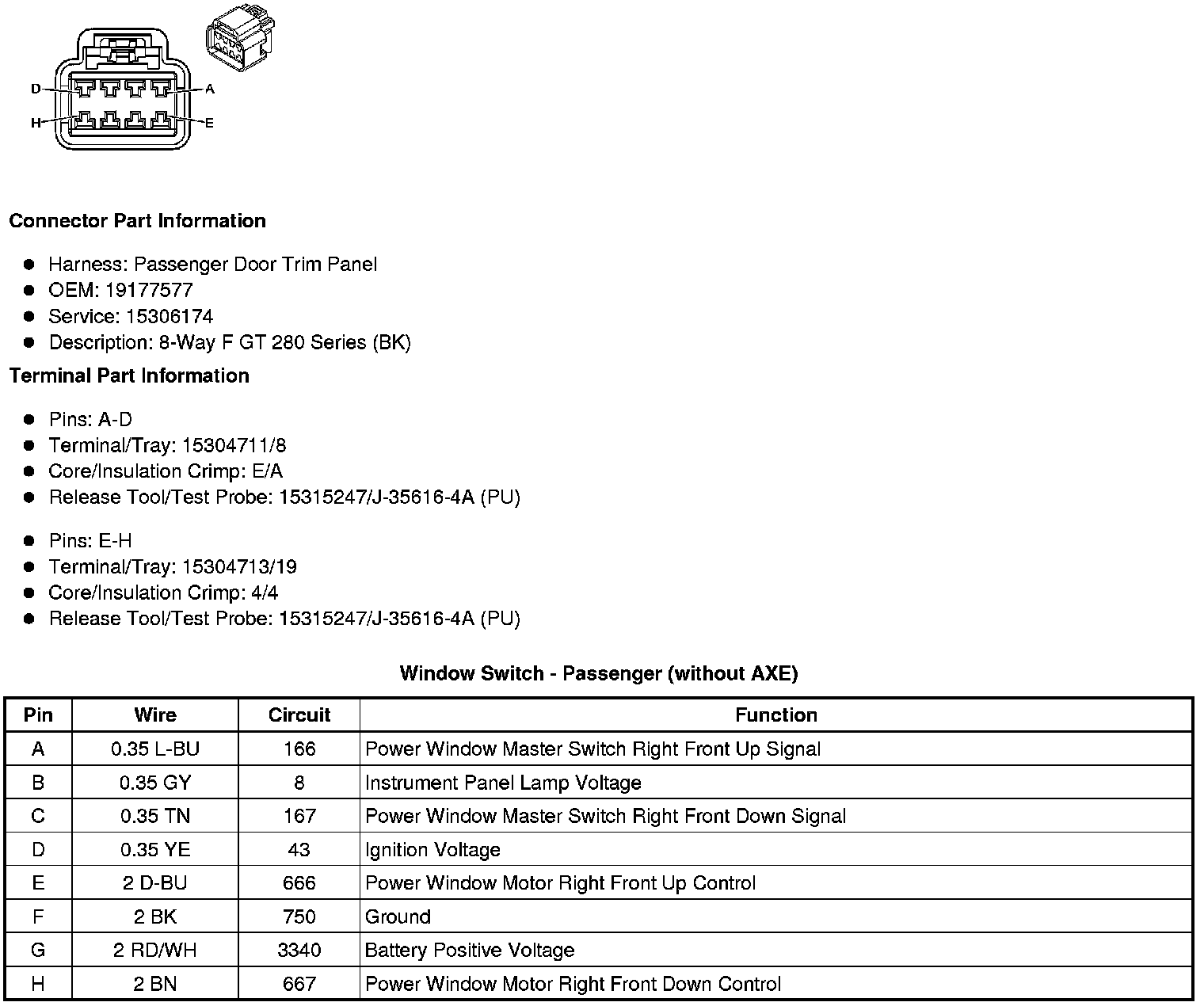

Window Switch - Passenger (without AXE)

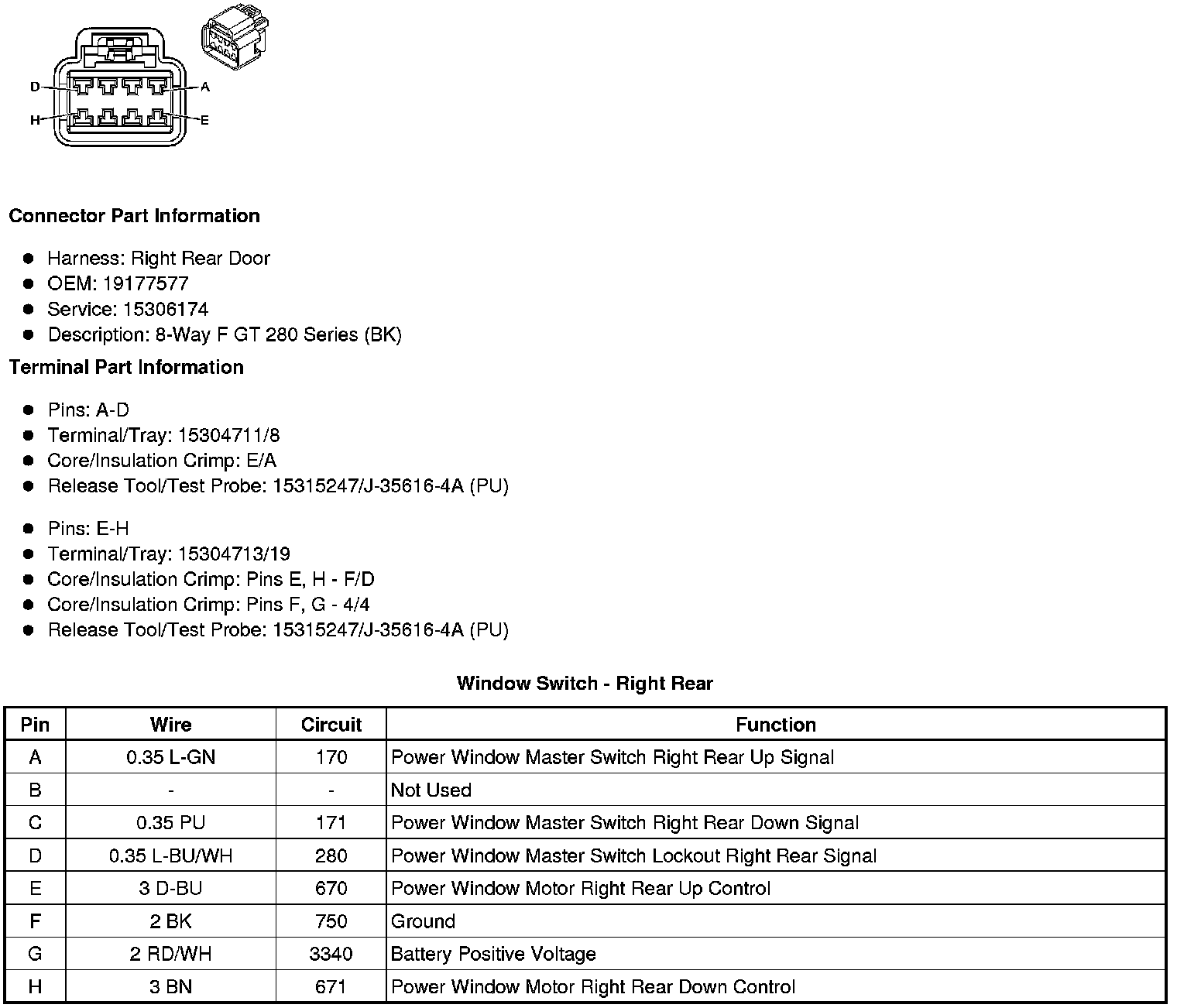

Window Switch - Right Rear
