Turn Signal Lamp




Component Connector End Views

Park/Turn Signal Lamp - Left Front (without T90)

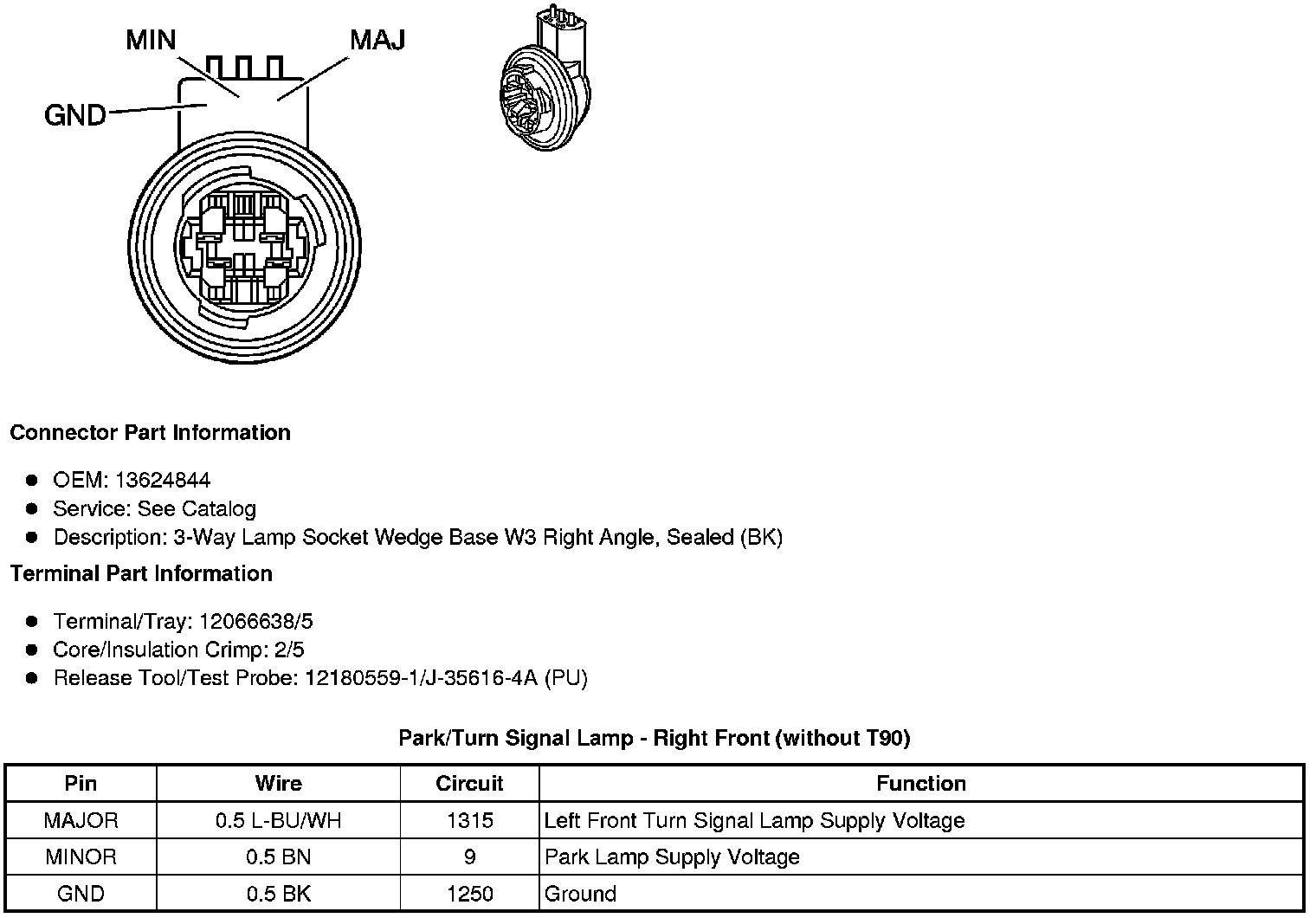

Park/Turn Signal Lamp - Right Front (without T90)





Tail/Stop Lamp - Left (T93)





Tail/Stop Lamp - Right (T93)





Tail/Stop and Turn Signal Lamp - Left Inner (without T79)





Tail/Stop and Turn Signal Lamp - Left Outer (without T93)





Tail/Stop and Turn Signal Lamp - Inner Right (without T79)





Tail/Stop and Turn Signal Lamp - Right Outer (without T93)

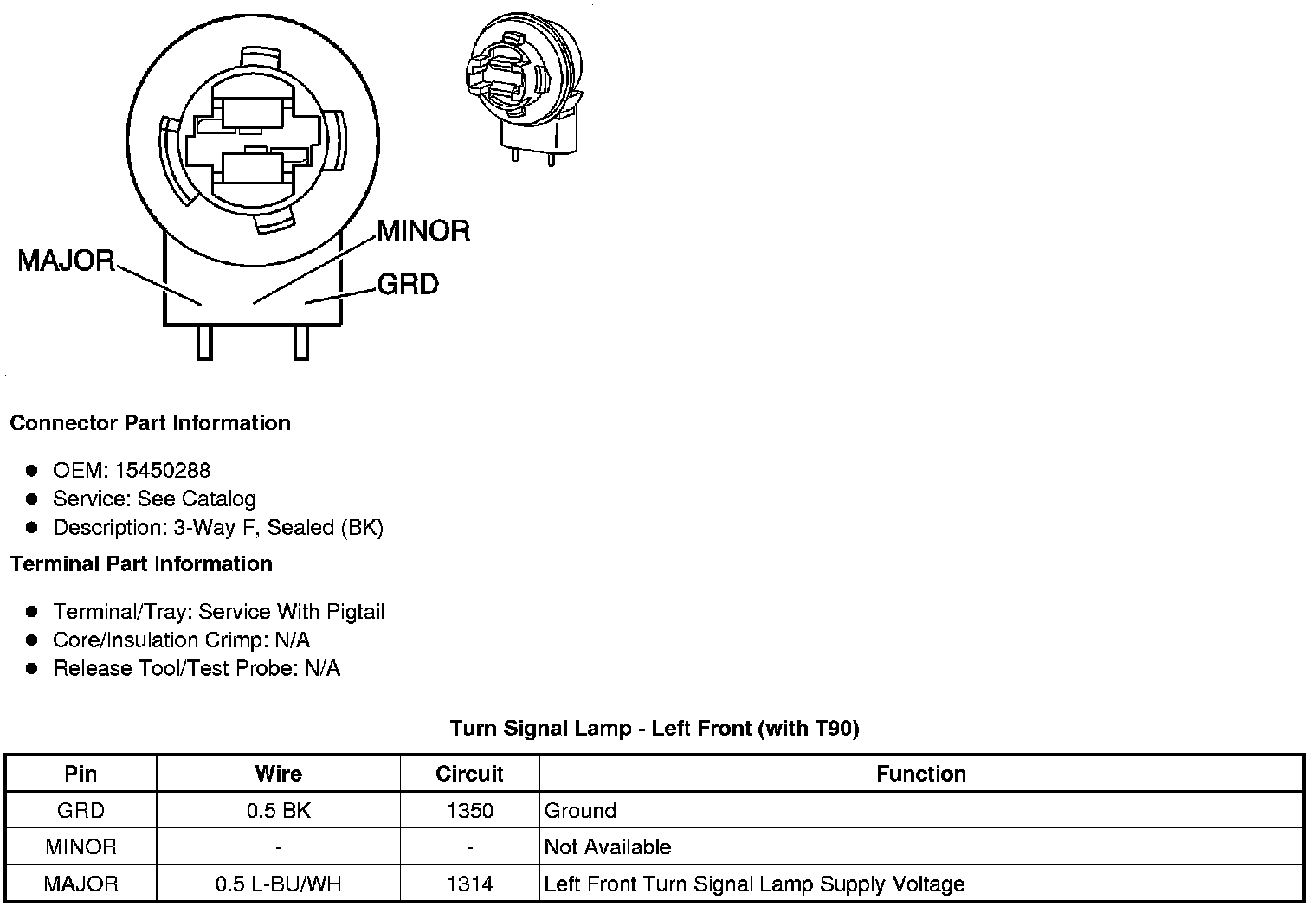

Turn Signal Lamp - Left Front (with T90)





Turn Signal Lamp - Left Rear (T93)





Turn Signal Lamp - Right Front (with T90)





Turn Signal Lamp - Right Rear (T93)
