Power Window Switch




Component Connector End Views

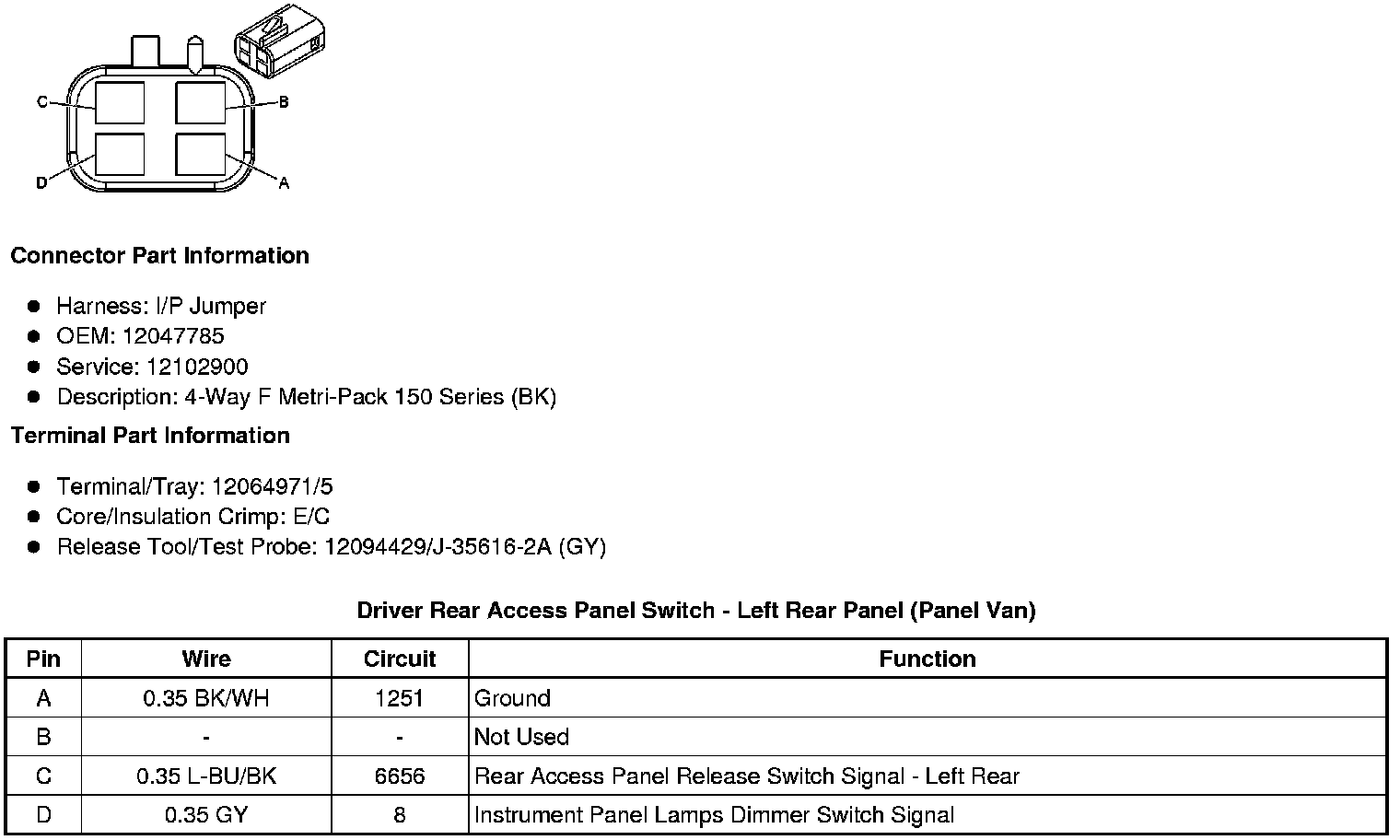

Driver Rear Access Panel Switch - Left Rear Panel (Panel Van)






Driver Rear Access Panel Switch - Right Rear Panel (Panel Van)

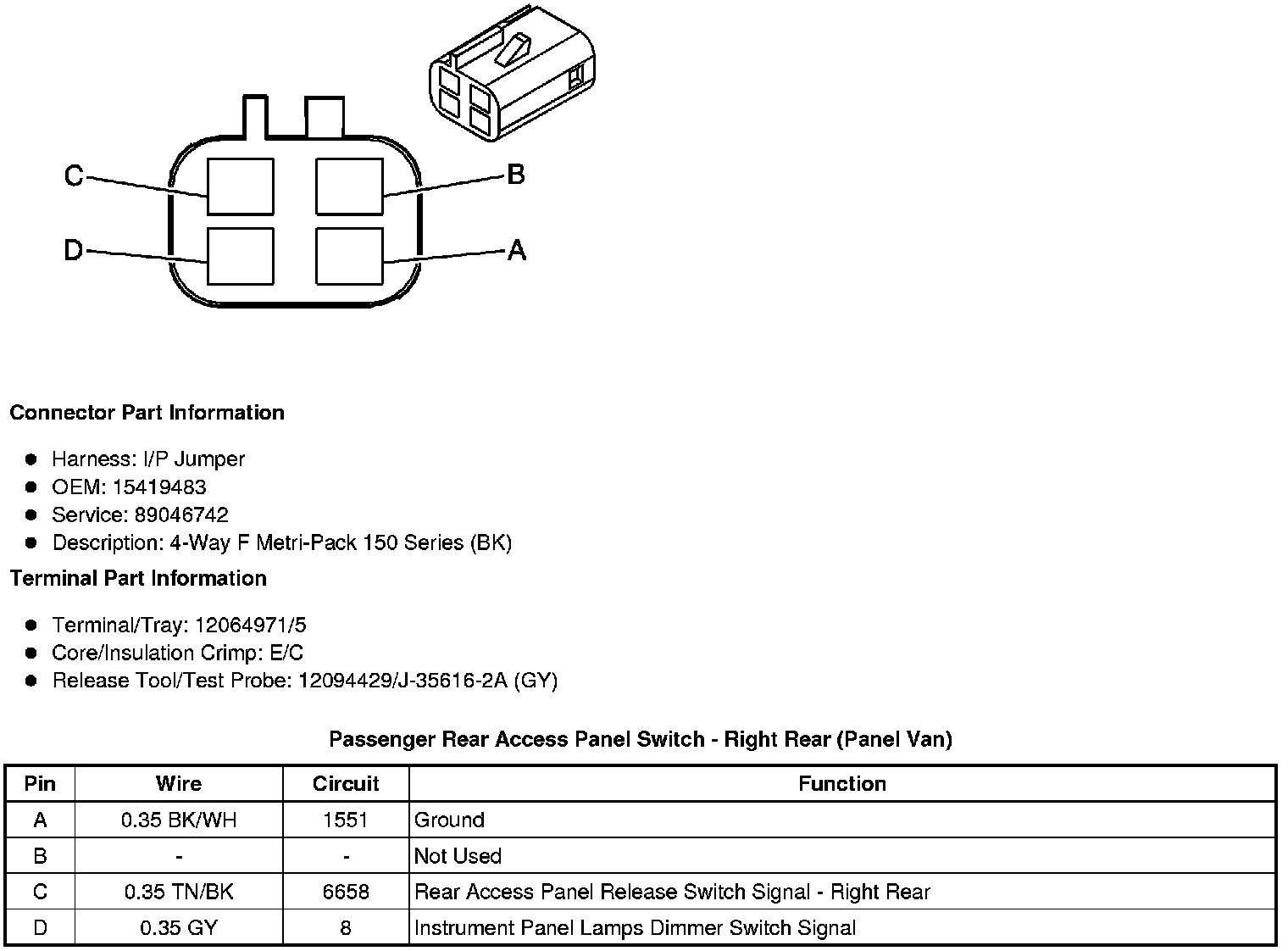

Passenger Rear Access Panel Switch - Right Rear (Panel Van)

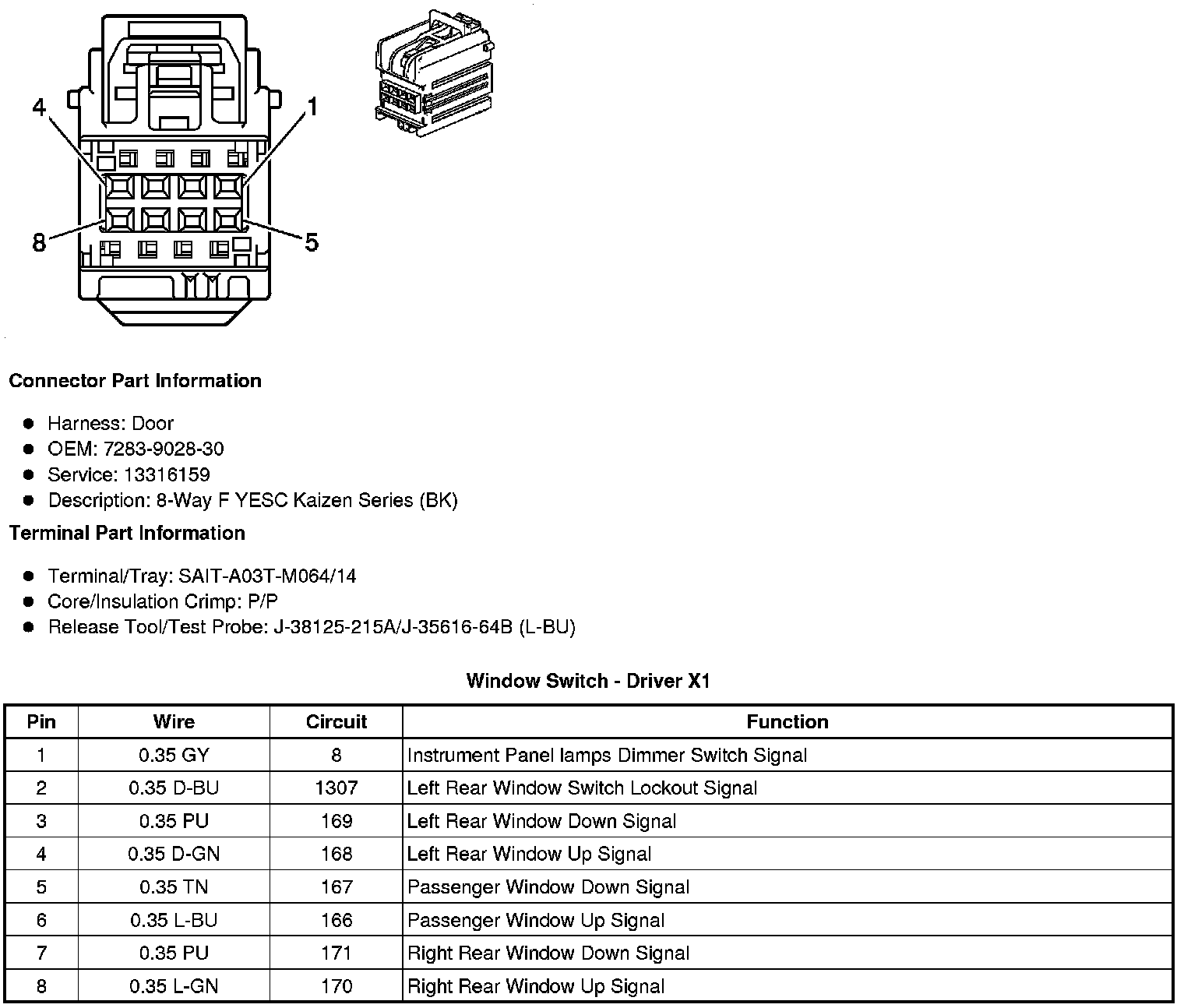

Window Switch - Driver X1

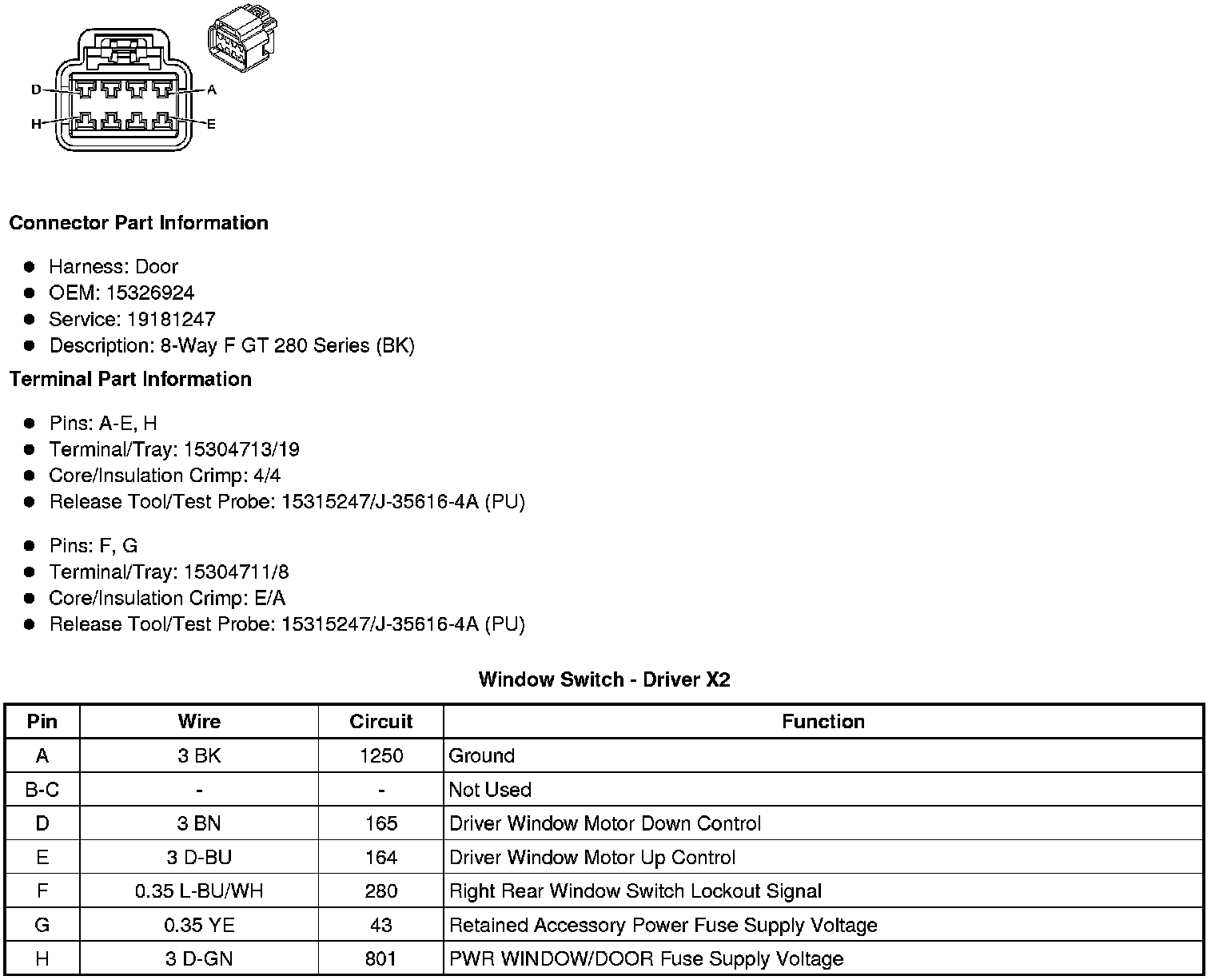

Window Switch - Driver X2

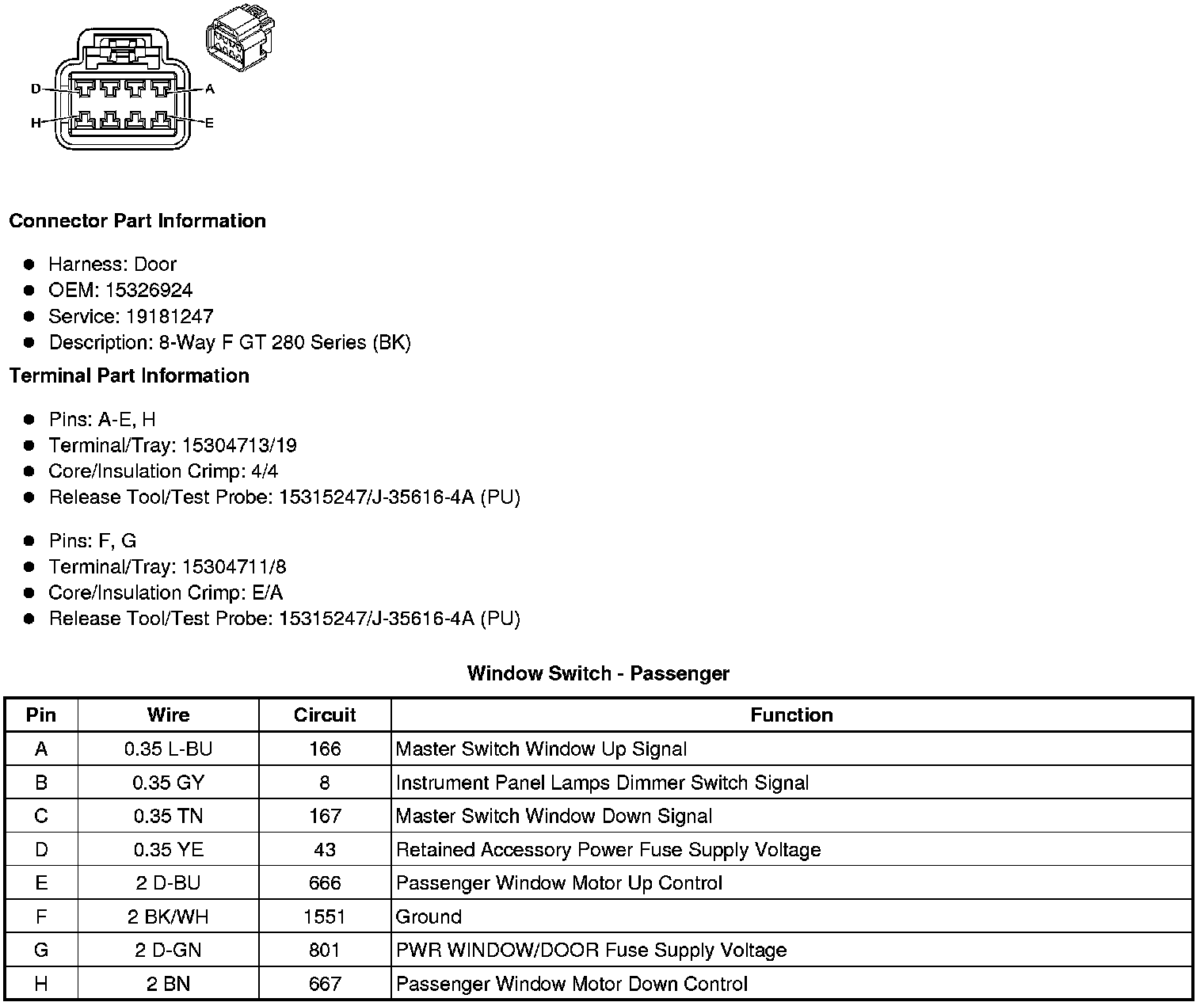

Window Switch - Passenger

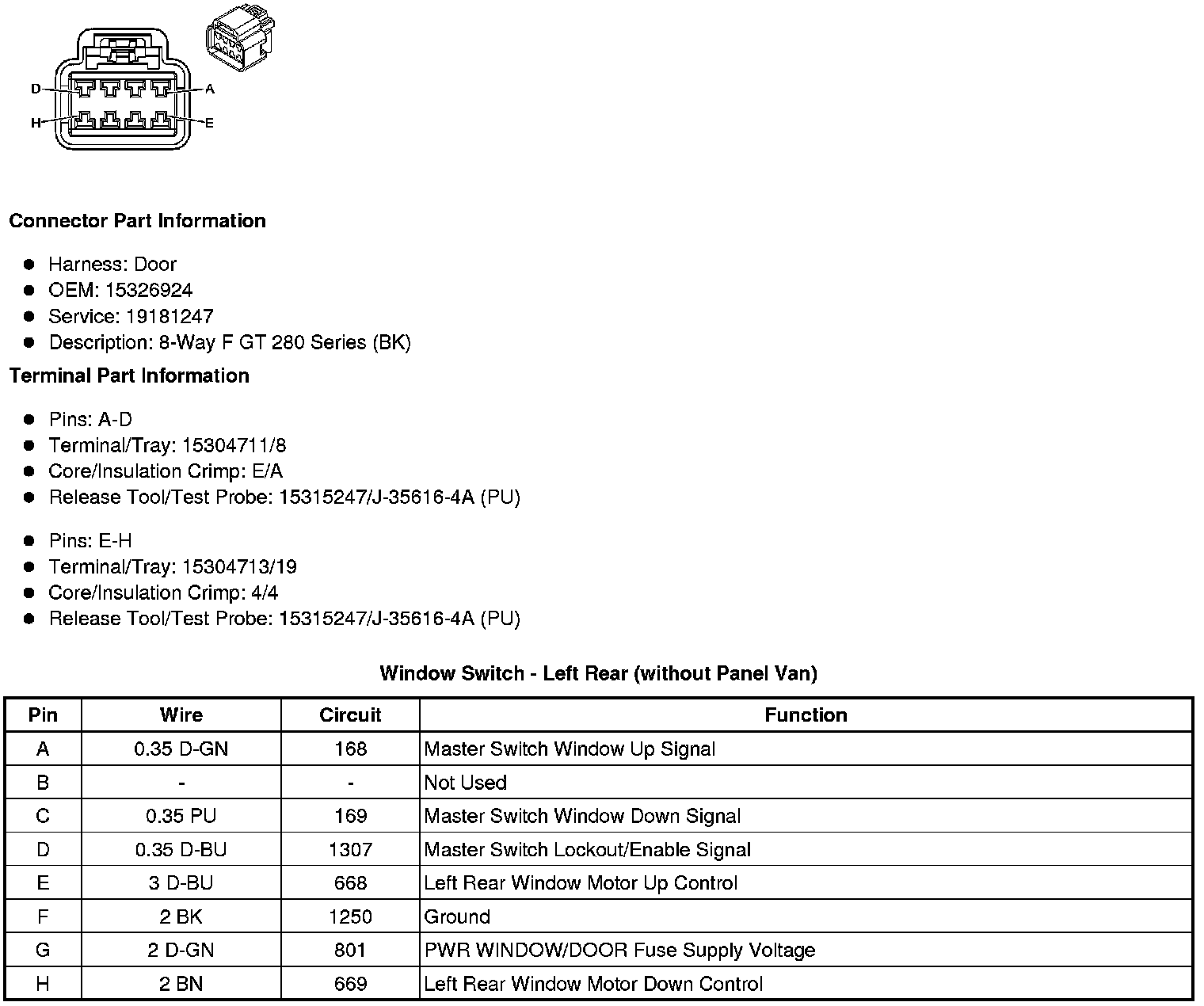

Window Switch - Left Rear (without Panel Van)

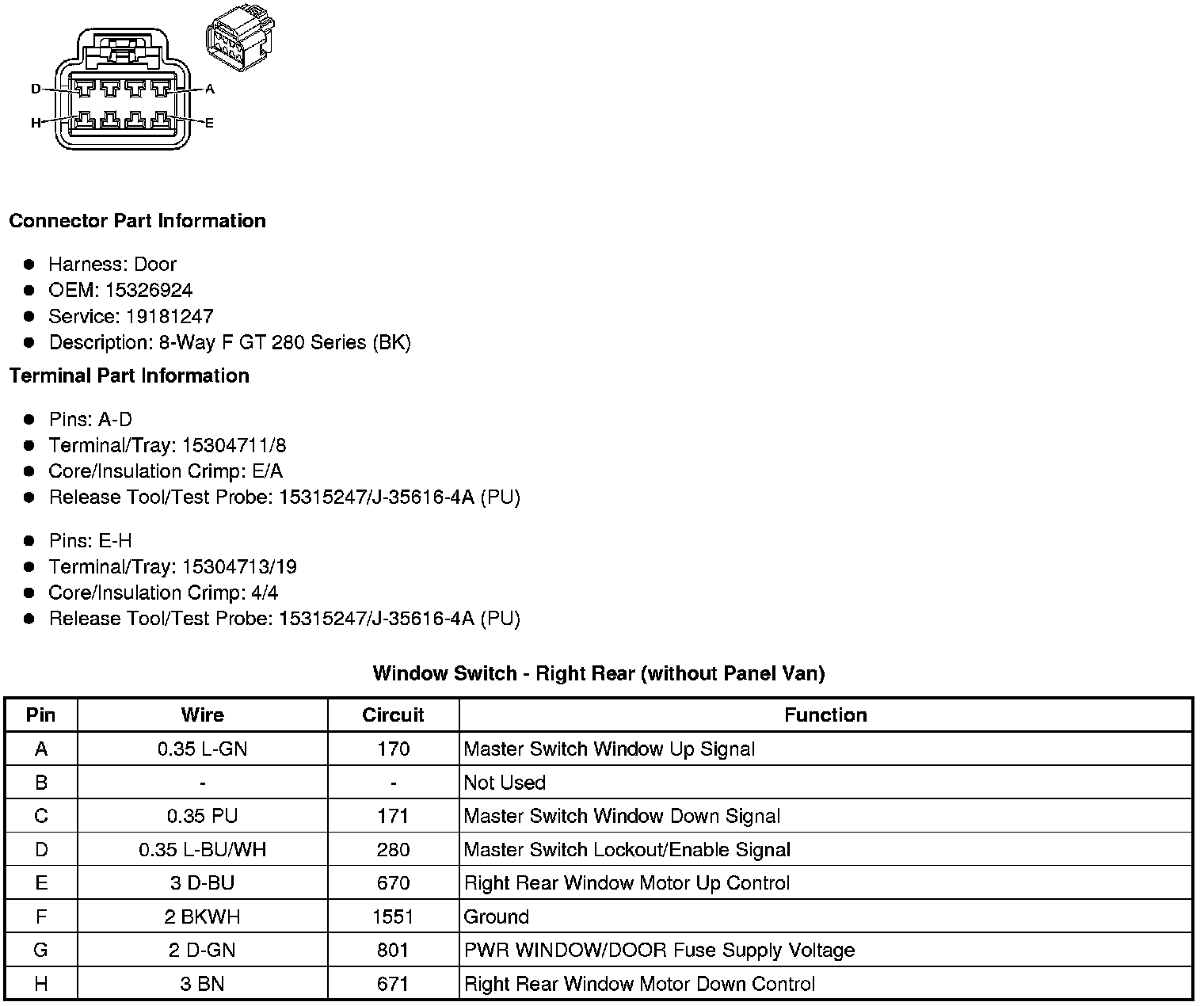

Window Switch - Right Rear (without Panel Van)
