Rear Object Alarm Control Module Replacement

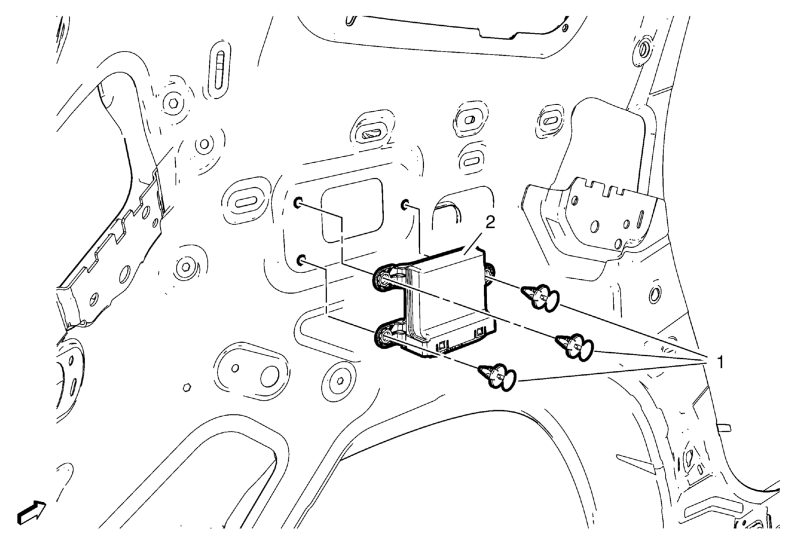

Fig 1: Rear Object Alarm Control Module
GM2501429Courtesy of GENERAL MOTORS COMPANY
Rear Object Alarm Control Module Replacement

Callout Component Name
Preliminary Procedures
Remove the body side trim panel - left side. Refer to Body Side Trim Panel Replacement - Left Side .
1 Rear Object Alarm Module Retainer (Qty: 3)
2 Rear Object Alarm Module

Procedure

  1. Disconnect the rear object alarm module electrical connector.
  2. After repairs, refer to Control Module References for programming and set up information.
