Ignition Lock Key Transmitter Antenna Replacement - Floor Console

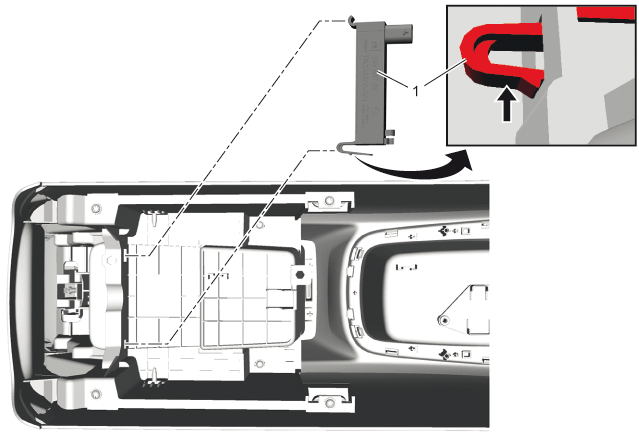

Fig 1: Ignition Lock Key Transmitter Antenna - Floor Console
GM4284233Courtesy of GENERAL MOTORS COMPANY
Callout Component Name
Preliminary Procedures
Front Floor Console Rear Trim Panel Replacement (Base)Front Floor Console Rear Trim Panel Replacement (Up Level)
1 Ignition Lock Key Transmitter Antenna - Floor Console

Procedure

  1. Retainer» Loosen
  2. Disconnect the electrical connector.
