Disassembled View

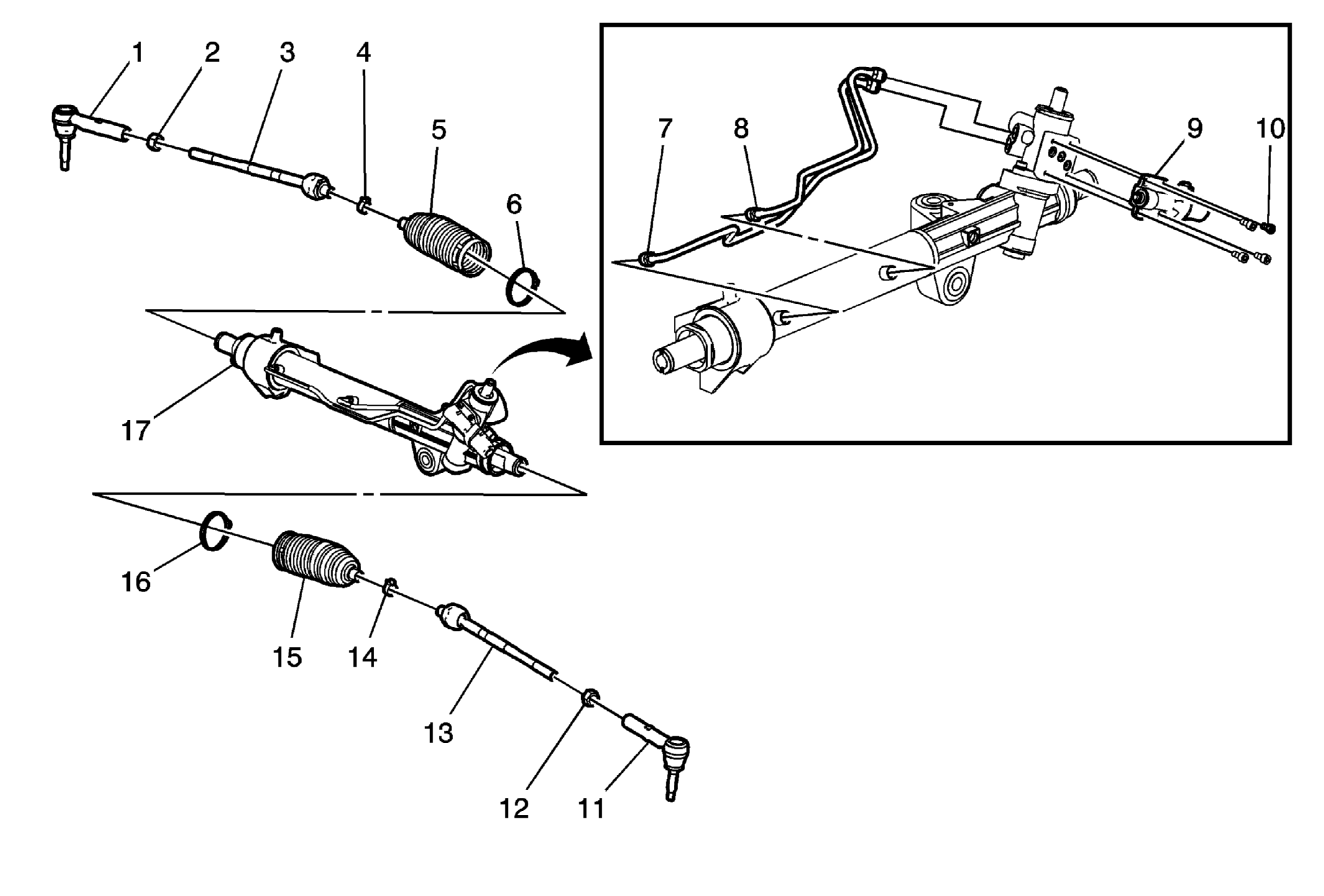

Fig 1: Exploded View Of Power Steering Gear
GM1863247Courtesy of GENERAL MOTORS COMPANY
Callout Component Name
1 Steering Linkage Outer Tie Rod
2 Steering Linkage Inner Tie Rod Nut
3 Steering Linkage Inner Tie Rod
4 Steering Gear Boot Clamp
5 Steering Gear Boot
6 Steering Gear Boot Clamp
7 Steering Gear Pipe
8 Steering Gear Pipe
9 Steering Gear Valve Solenoid
10 Steering Gear Valve Solenoid Bolt
11 Steering Linkage Outer Tie Rod
12 Steering Linkage Inner Tie Rod Nut
13 Steering Linkage Inner Tie Rod
14 Steering Gear Boot Clamp
15 Steering Gear Boot
16 Steering Gear Boot Clamp
17 Steering Gear Assembly
