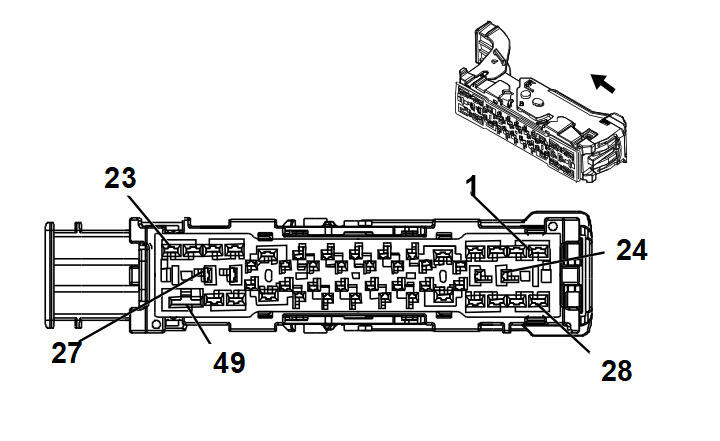

X53A Fuse Block - Rear Body X1
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13575839 | J-35616-35 (VT) | J-38125-11A | 7116-4110-02 | Yazaki 9 | E | C |
| II | 13575839 | J-35616-4A (PU) | J-38125-11A | 7116-4111-02 | Yazaki 9 | E | A |
| III | 13575850 | J-35616-14 (GN) | J-38125-557 | Not Available | Not Available | Not Available | Not Available |
| IV | 19368264 | J-35616-4A (PU) | J-38125-11A | 7116-4112-02 | Yazaki 9 | C | D |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 2.5 | BN/VT | 293 | Rear Defogger Grid Control | IV | - |
| 2 | - | - | - | Not Occupied | - | - |
| 3 | 2.5 | RD/VT | 2640 | Secondary Fused Battery Positive Voltage 26 | IV | - |
| 4 - 6 | - | - | - | Not Occupied | - | - |
| 7 | 0.35 | RD/BU | 840 | Secondary Fused Battery Positive Voltage 8 | III | TB5/TC2 |
| 8 | - | - | - | Not Occupied | - | - |
| 9 | 0.5 | VT | 2101 | Retained Accessory Power Control 5 | III | - |
| 10 | 0.5 | VT/WH | 639 | Run/Crank Ignition 1 Voltage 6 | III | (KU9)/(AHT+AVK) |
| 11 | 0.5 | VT/BK | 739 | Run/Crank Ignition 1 Voltage 7 | III | (KU9)/(AQ5+AVU) |
| 12 | - | - | - | Not Occupied | - | - |
| 13 | 0.75 | RD/GN | 2440 | Secondary Fused Battery Positive Voltage 24 | III | - |
| 14 - 17 | - | - | - | Not Occupied | - | - |
| 18 | 0.75 | VT/BK | 1639 | Run/Crank Ignition 1 Voltage 16 | II | - |
| 19 | 0.5 | VT | 2101 | Retained Accessory Power Control 5 | III | - |
| 20 | 0.75 | RD/GN | 1942 | Primary Fused Battery Positive Voltage 19 | II | AHT+AQ5+AVK+AVU |
| 21 | 2 | RD/BU | 42 | Primary Fused Battery Positive Voltage | IV | V92 |
| 22 - 26 | - | - | - | Not Occupied | - | - |
| 27 | 0.75 | WH/GN | 1624 | Trailer Backup Lamp Control | III | V92 |
| 28 | 0.5 | VT | 1093 | Rear Defogger Grid Control | I | - |
| 29 - 30 | - | - | - | Not Occupied | - | - |
| 31 | 0.5 0.5 |
BN/YE BN/YE |
2267 2267 |
Outside Rearview Mirror Heater Control Outside Rearview Mirror Heater Control |
I I |
DM8/DNP/DR9/DWK/DWM/DXZ/DZE DR9/DWK/DWM/DXZ/DM8/DNP/DZE |
| 32 | 0.35 | BN/VT | 193 | Rear Defogger Relay Control | III | - |
| 33 - 35 | - | - | - | Not Occupied | - | - |
| 36 | 0.35 | BN/YE | 186 | Fuel Fill Door Lock Relay Control | III | - |
| 37 | - | - | - | Not Occupied | - | - |
| 38 | 0.5 | VT | 1093 | Rear Defogger Grid Control | III | - |
| 39 - 40 | - | - | - | Not Occupied | - | - |
| 41 | 0.75 | GY | 5911 | Door Lock Actuator Lock Control 2 | III | - |
| 42 | - | - | - | Not Occupied | - | - |
| 43 | 0.75 | BU | 6800 | Fuel Fill Door Lock/Unlock 1 Signal | III | - |
| 44 - 45 | - | - | - | Not Occupied | - | - |
| 46 | 0.5 | BU/BN | 38 | Backup Lamp Relay Control | III | V92 |
| 47 | - | - | - | Not Occupied | - | - |
| 48 | 2.5 | RD/BU | 1240 | Secondary Fused Battery Positive Voltage 12 | IV | AS8 |
| 49 | - | - | - | Not Occupied | - | - |
