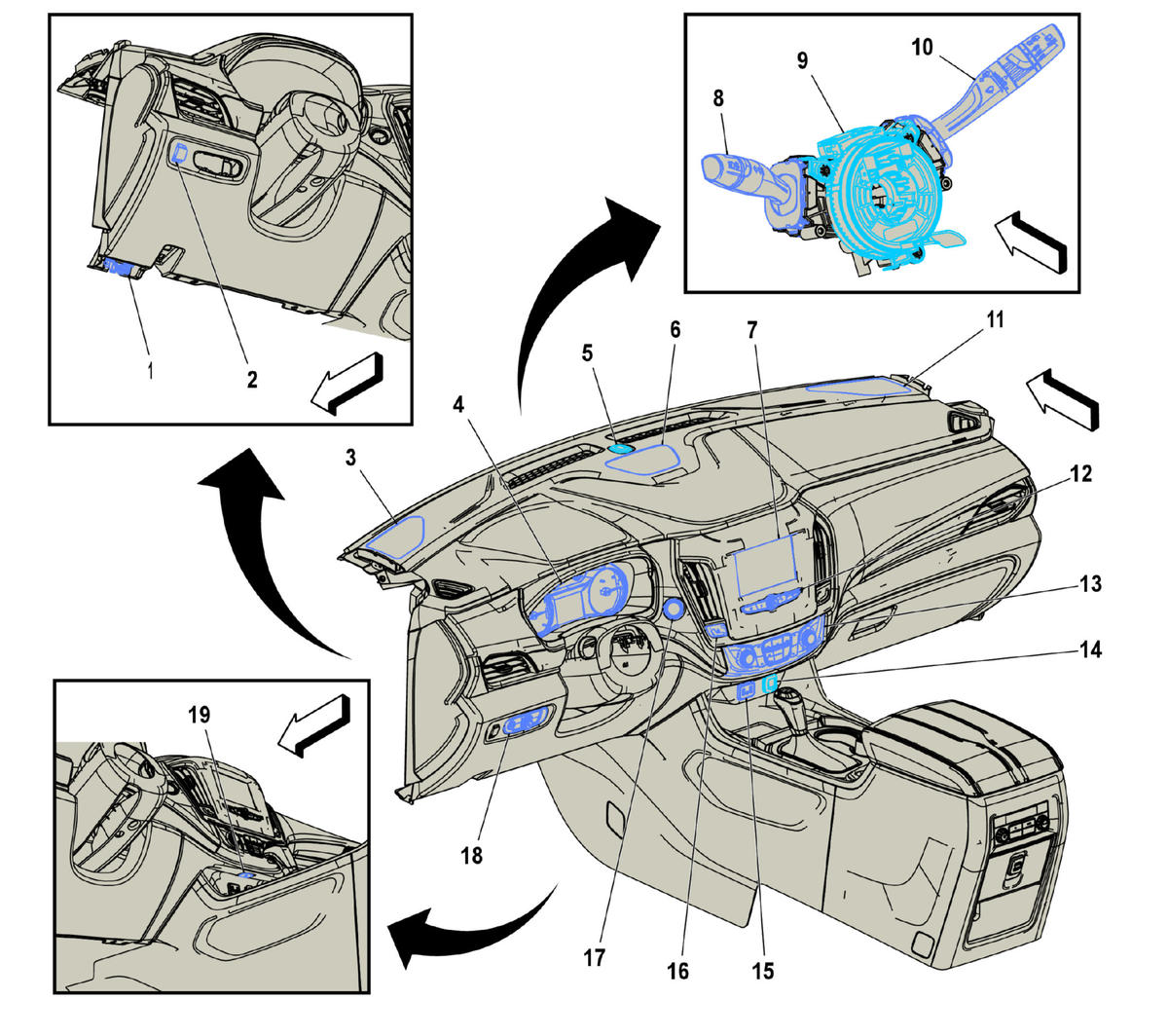

| X84 Data Link Connector X84 Data Link Connector |
1 |
| B80 Park Brake Switch B80 Park Brake Switch |
2 |
| P19J Speaker - Left Instrument Panel P19J Speaker - Left Instrument Panel (UQA)
, or P19J Speaker - Left Instrument Panel (UQF) |
3 |
| P16 Instrument Cluster P16 Instrument Cluster (UDC)
, or P16 Instrument Cluster (UDD/UHS) |
4 |
| B10B Ambient Light/Sunload Sensor B10B Ambient Light/Sunload Sensor |
5 |
| P19B Speaker - Center Instrument Panel P19B Speaker - Center Instrument Panel (UQA) |
6 |
| A22 Radio Controls (IOS or IOT) |
7 |
| S78 Turn Signal/Multifunction Switch S78 Turn Signal/Multifunction Switch |
8 |
| X85 Steering Wheel Air Bag Coil X85 Steering Wheel Air Bag Coil X1
, or X85 Steering Wheel Air Bag Coil X2 |
9 |
| S82 Windshield Wiper/Washer Switch S82 Windshield Wiper/Washer Switch |
10 |
| P19W Speaker - Right Instrument Panel P19W Speaker - Right Instrument Panel (UQA)
, or P19W Speaker - Right Instrument Panel (UQF) |
11 |
| A11 Radio A11 Radio X1 (IOR)
, or A11 Radio X10
, or A11 Radio X2 (IOR)
, or A11 Radio X2 (IOS/IOU)
, or A11 Radio X2 (UQF+ (IOS/IOU))
, or A11 Radio X3 (IOR+ (UE1/UER))
, or A11 Radio X3 (IOS/IOU)
, or A11 Radio X4 (IOR)
, or A11 Radio X4 (IOS/IOU)
, or A11 Radio X5 (IOR+ (UVB/UV2))
, or A11 Radio X5 (UVB/UV2)
, or A11 Radio X6 (IOS/IOU)
, or A11 Radio X7 (IOR+U2K)
, or A11 Radio X8 (IOR)
, or A11 Radio X9 ((IOS/IOT)+U2K) |
12 |
| A26 HVAC Controls A26 HVAC Controls |
13 |
| X80F Accessory Power Receptacle - Front (X88) X80F Accessory Power Receptacle - Front (-DUJ)
, or X80F Accessory Power Receptacle - Front (DUJ) |
14 |
| X83 Auxiliary Audio Input X83 Auxiliary Audio Input X1 (IOR)
, or X83 Auxiliary Audio Input X1 (IOS/IOU)
, or X83 Auxiliary Audio Input X2 (IOR)
, or X83 Auxiliary Audio Input X2 (IOS/IOU) |
15 |
| S26 Hazard Warning Switch S26 Hazard Warning Switch |
16 |
| S38 Ignition Mode Switch S38 Ignition Mode Switch |
17 |
| S30 Headlamp Switch S30 Headlamp Switch |
18 |
| E1GA Accent Lamp - Left Middle Instrument Panel E1GA Accent Lamp - Left Middle Instrument Panel |
19 |
