Installation Procedure
Low Frequency Console Antenna(2) - Install
- Low Frequency Console Antenna Bolt (1) - Install and tighten[2x] - Fastener Specifications
- Connect the electrical connectors.

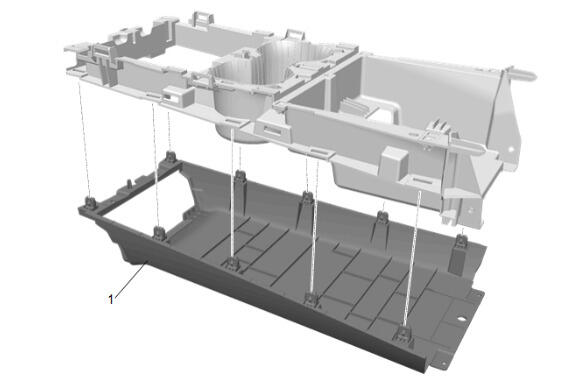

Front Floor Console Trim Lower Panel(1) - Install
Connect the wiring harness retainers as necessary.
- Front Floor Console Compartment Front Trim Panel (1) - Install

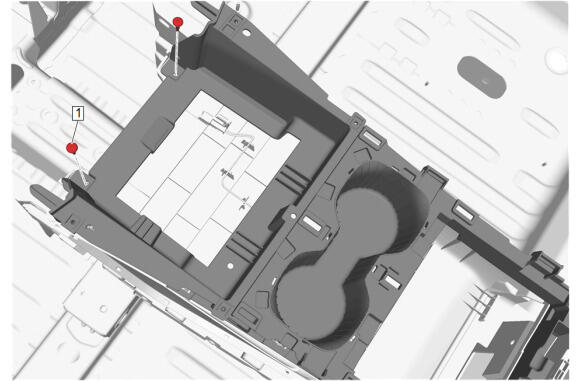

Front Floor Console Compartment Bolt(1) - Install and tighten[2x] - Fastener Specifications

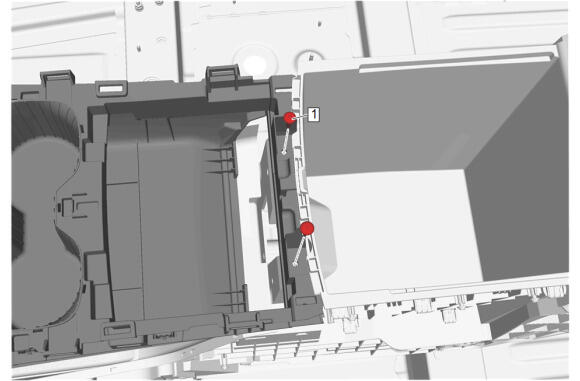

Front Floor Console Compartment Bolt(1) - Install and tighten[2x] - Fastener Specifications
Front Floor Console Front Compartment(2) - Install
- Front Floor Console Compartment Bolt(1) - Install and tighten[4x] - Fastener Specifications
- Connect the electrical connector.

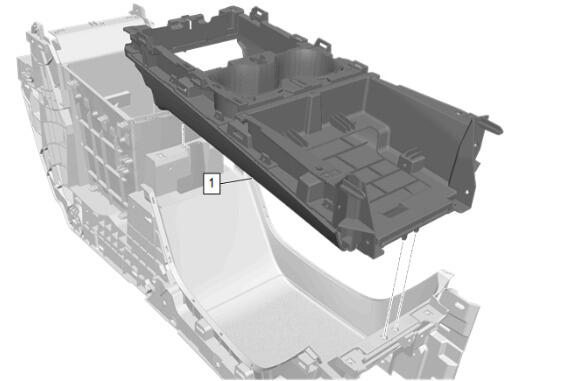

Front Floor Console Upper Panel(1) - Install
- Front Floor Console - Install - Front Floor Console Removal and Installation
CAUTION:
Refer to Fastener Caution .
