Connector Identification
NOTE:
Circuit location may vary on some connectors.
CONNECTOR IDENTIFICATION DIRECTORY
| Connector | Figure |
|---|---|

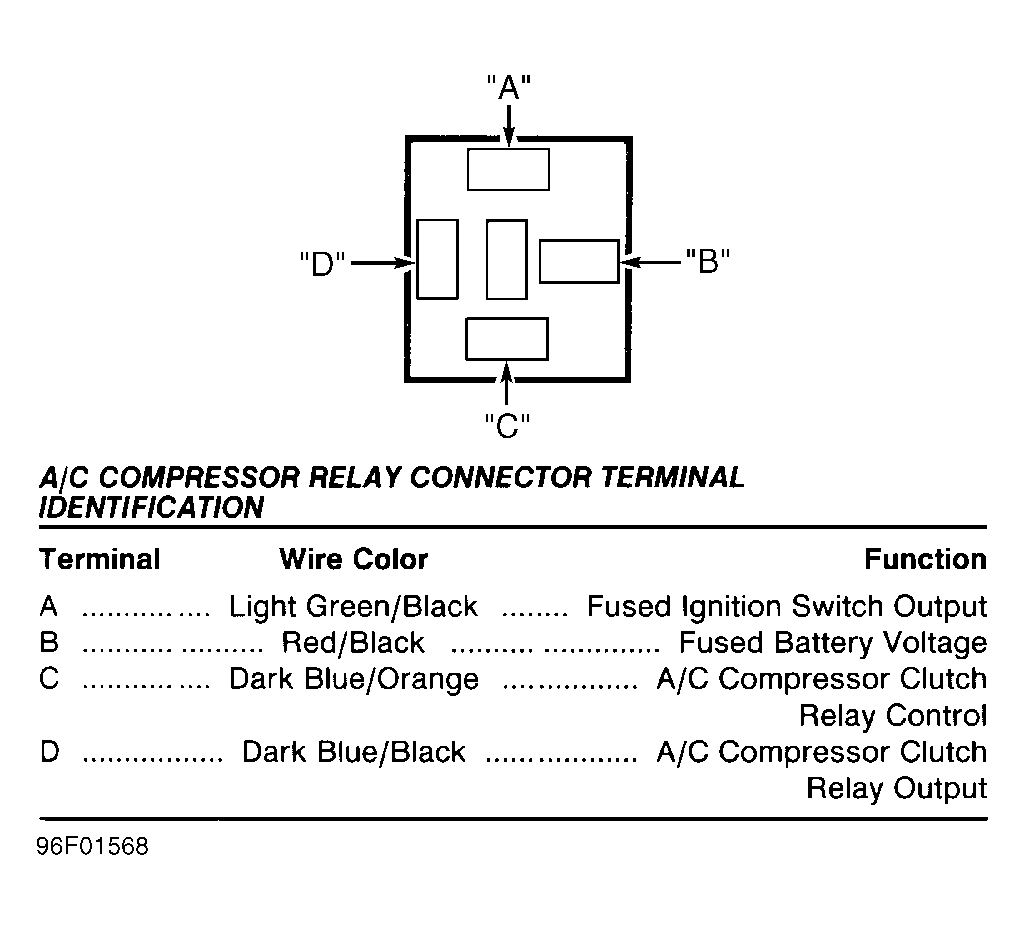

| A/C Compressor Relay | Fig 1 |

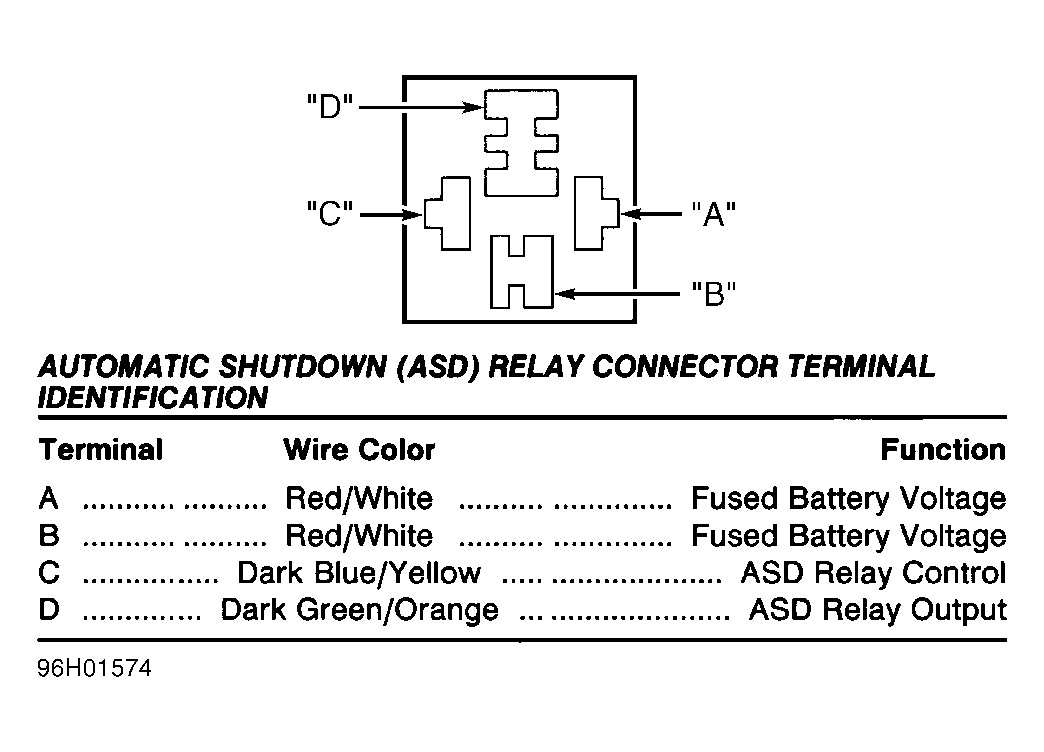

| Auto Shutdown (ASD) Relay | Fig 2 |

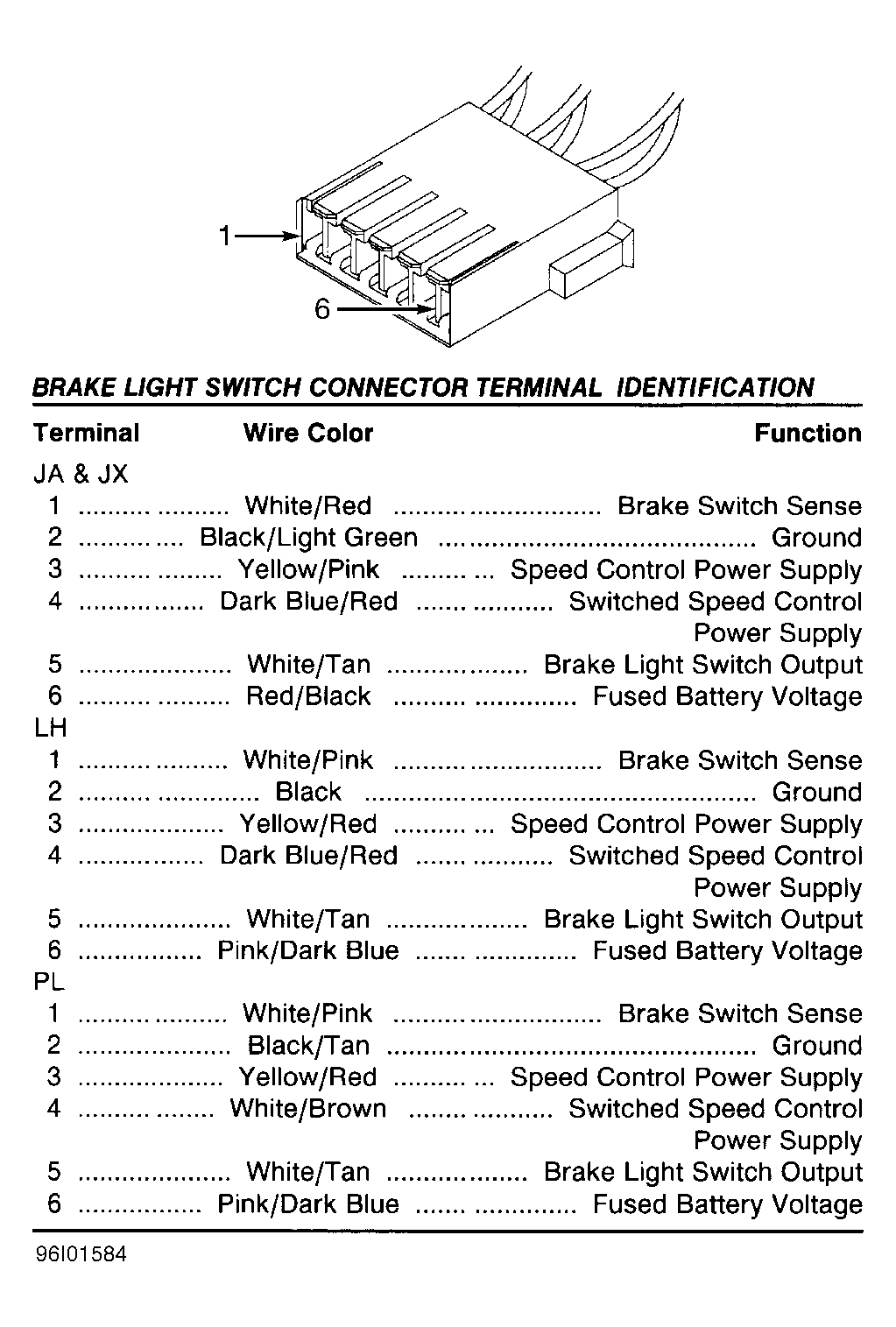

| Brakelight Switch | Fig 3 |

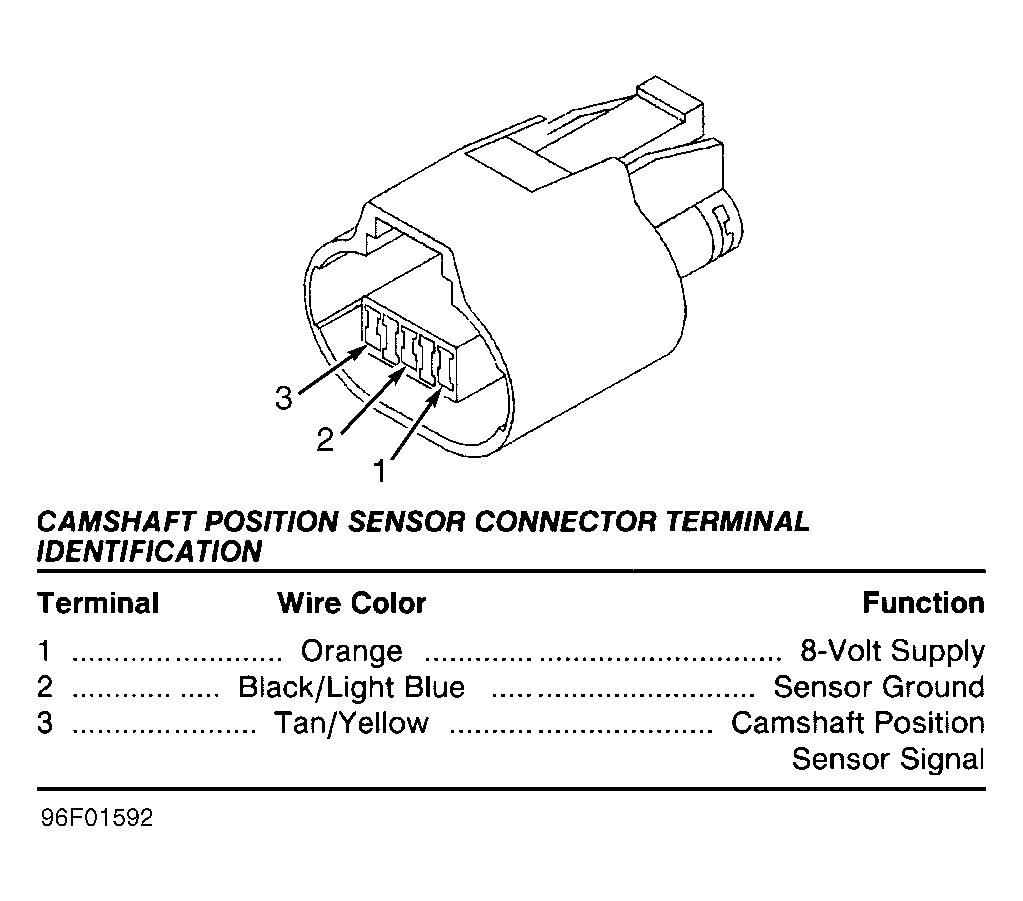

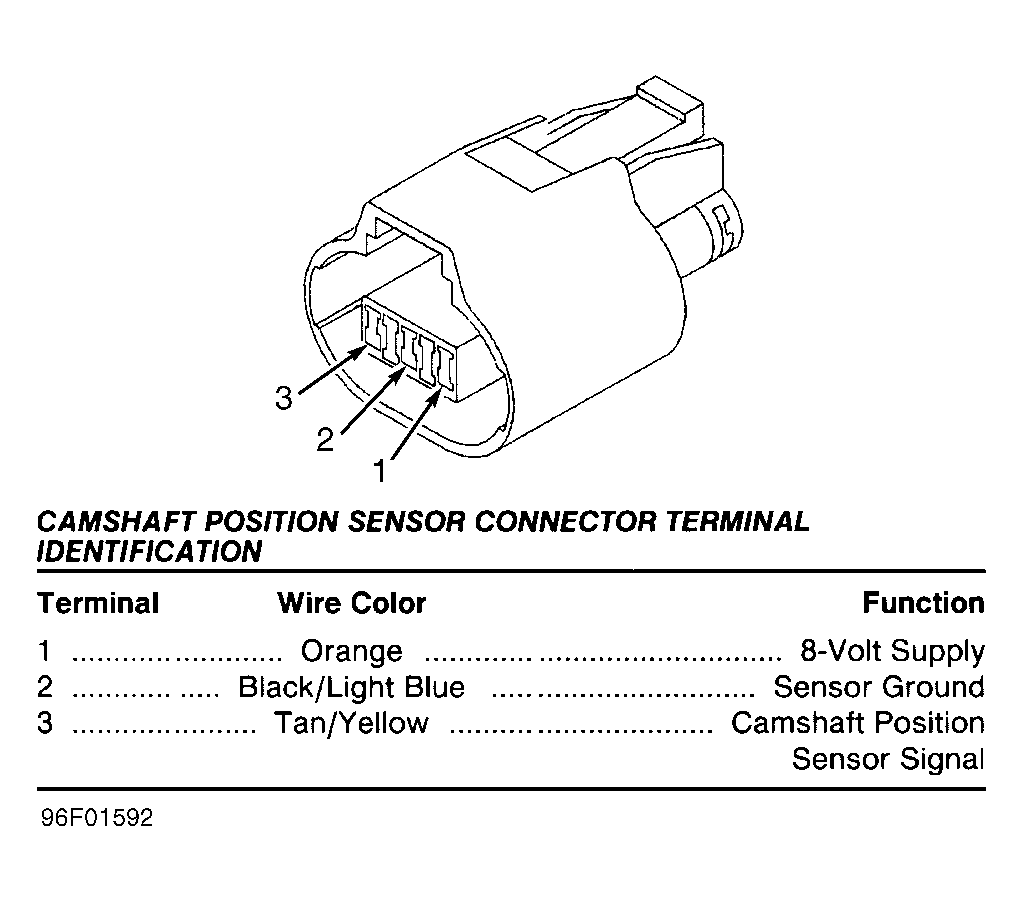

| Camshaft Position (CMP) Sensor | Fig 4 |

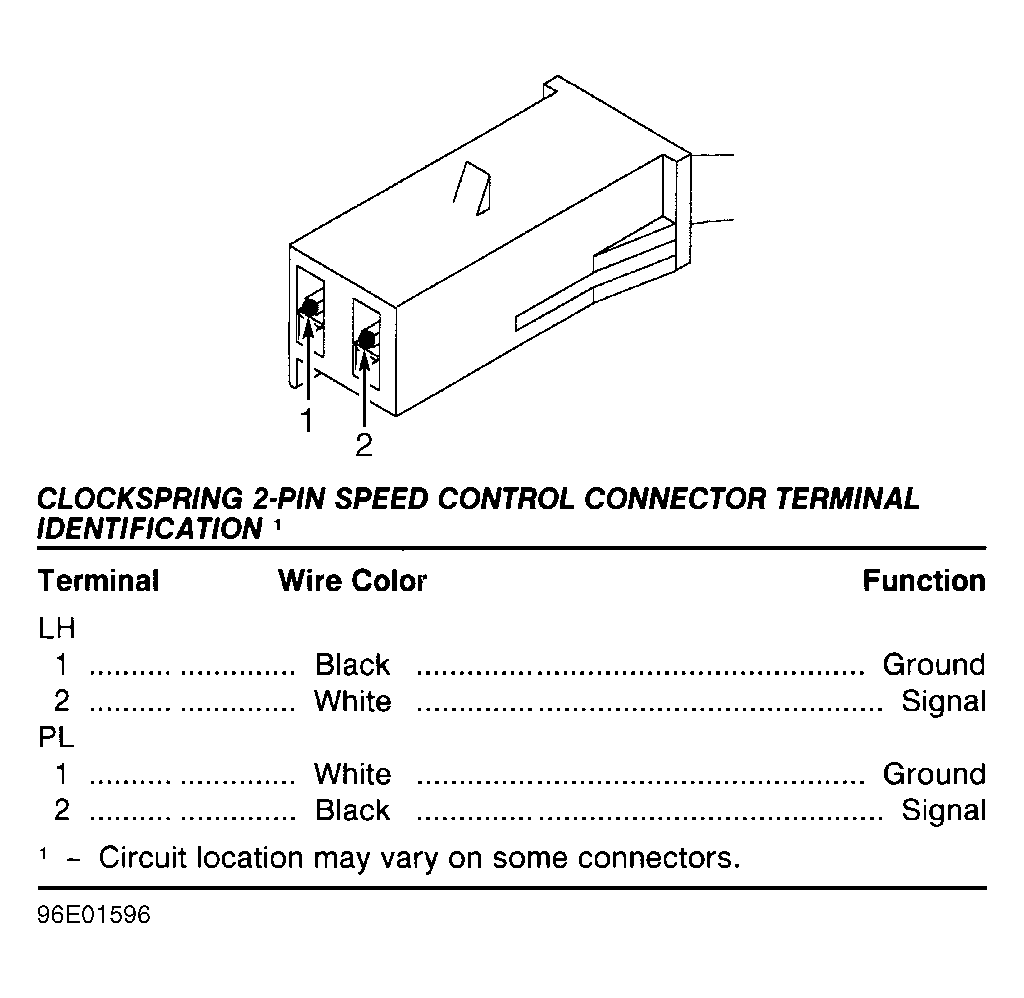

| Clockspring 2-Pin Speed Control Connector | Fig 5 |

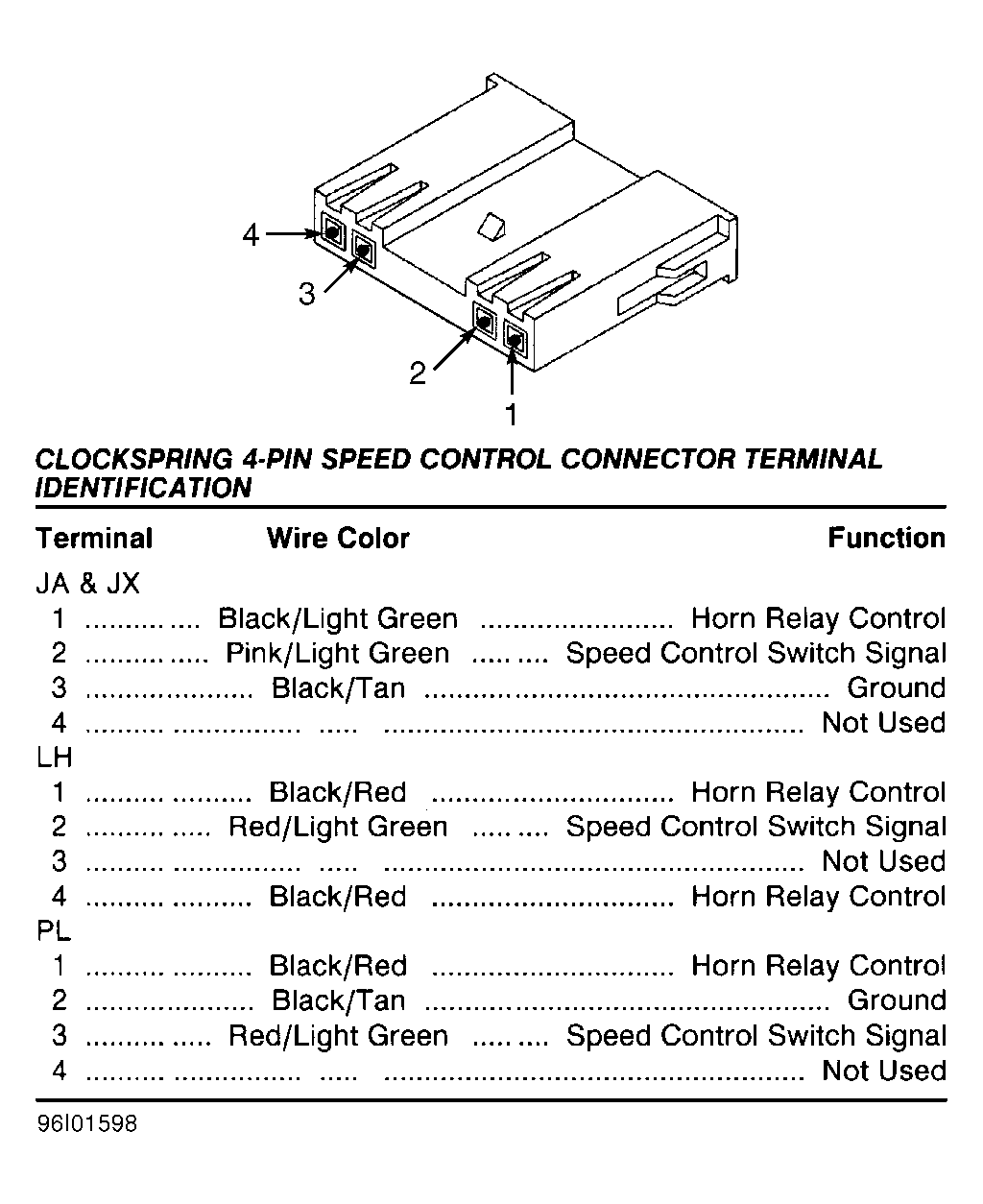

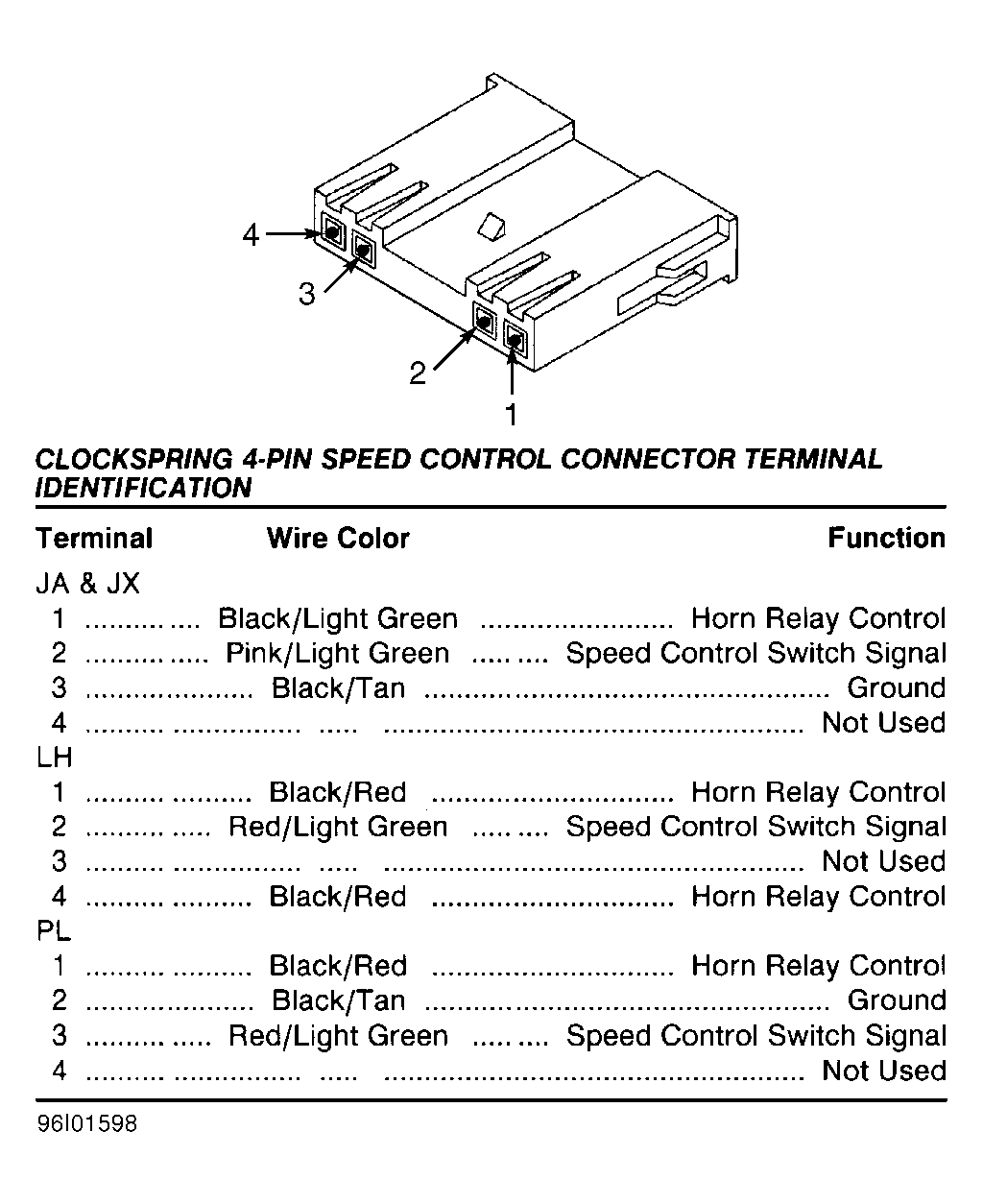

| Clockspring 4-Pin Speed Control Connector | Fig 6 |
| Crankshaft Position (CKP) Sensor | Fig 7 |

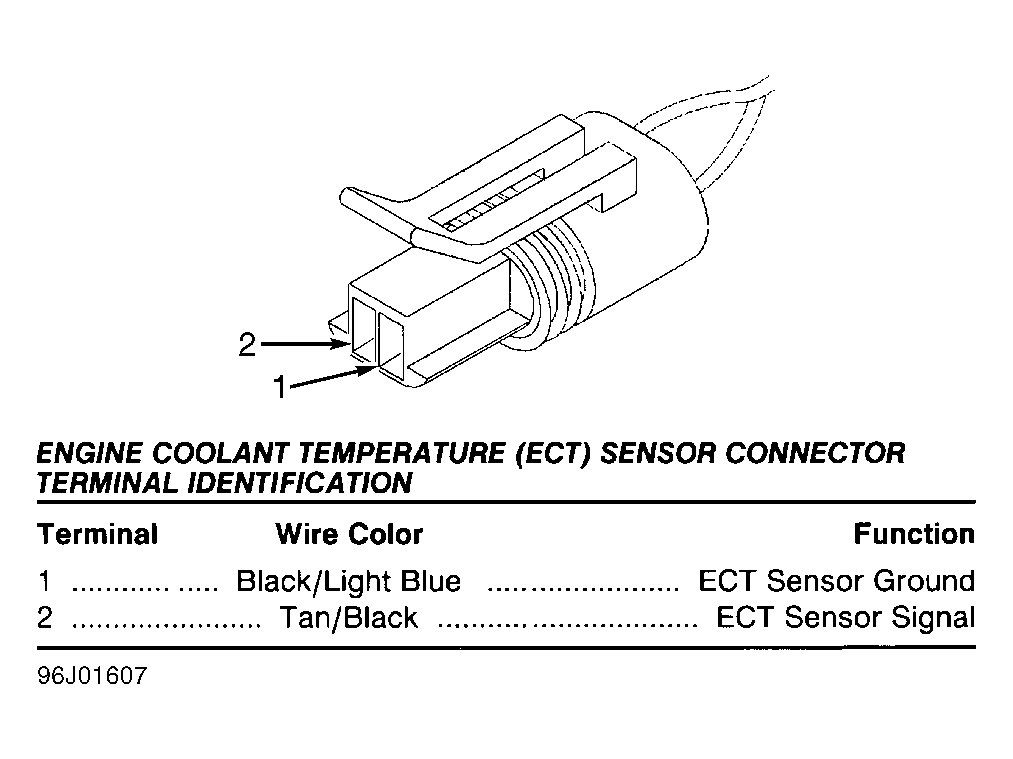

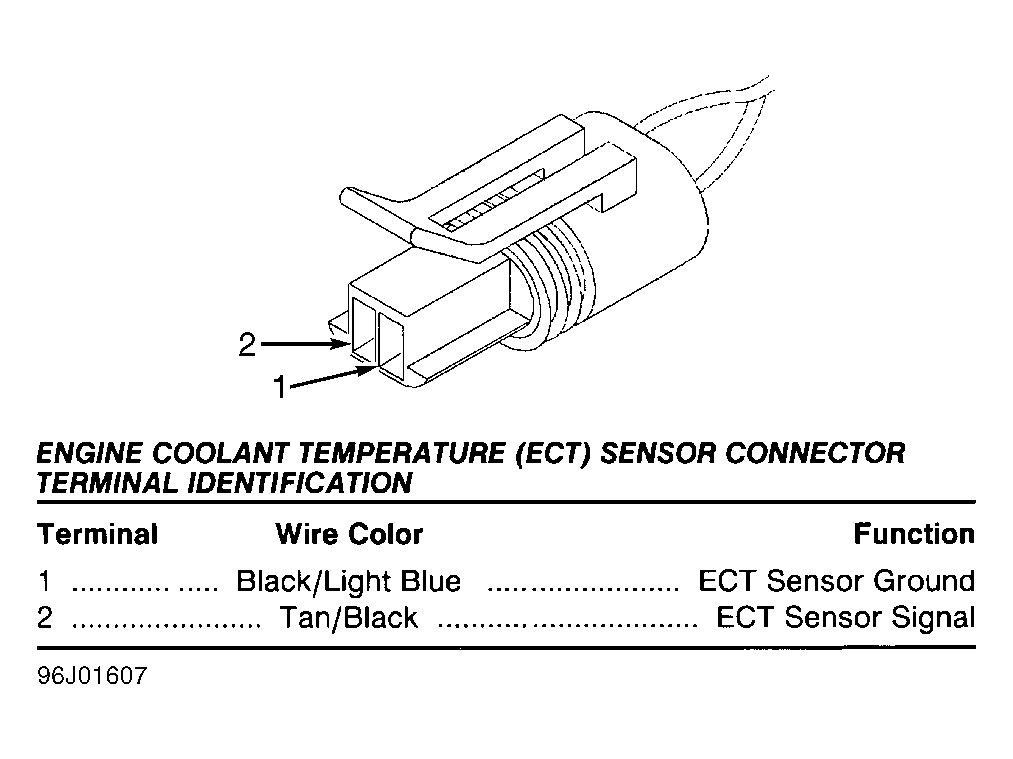

| Engine Coolant Temperature (ECT) Sensor | Fig 8 |

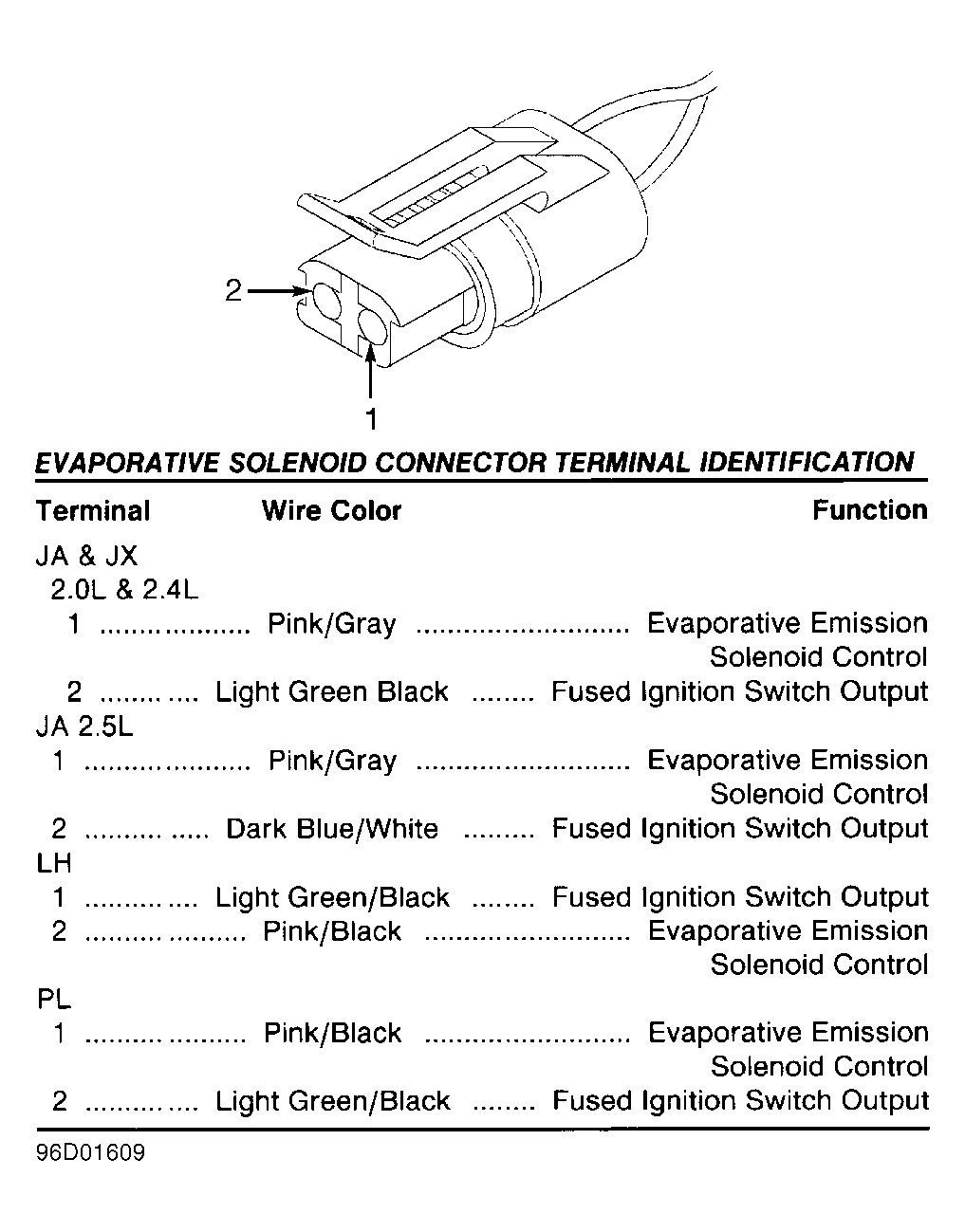

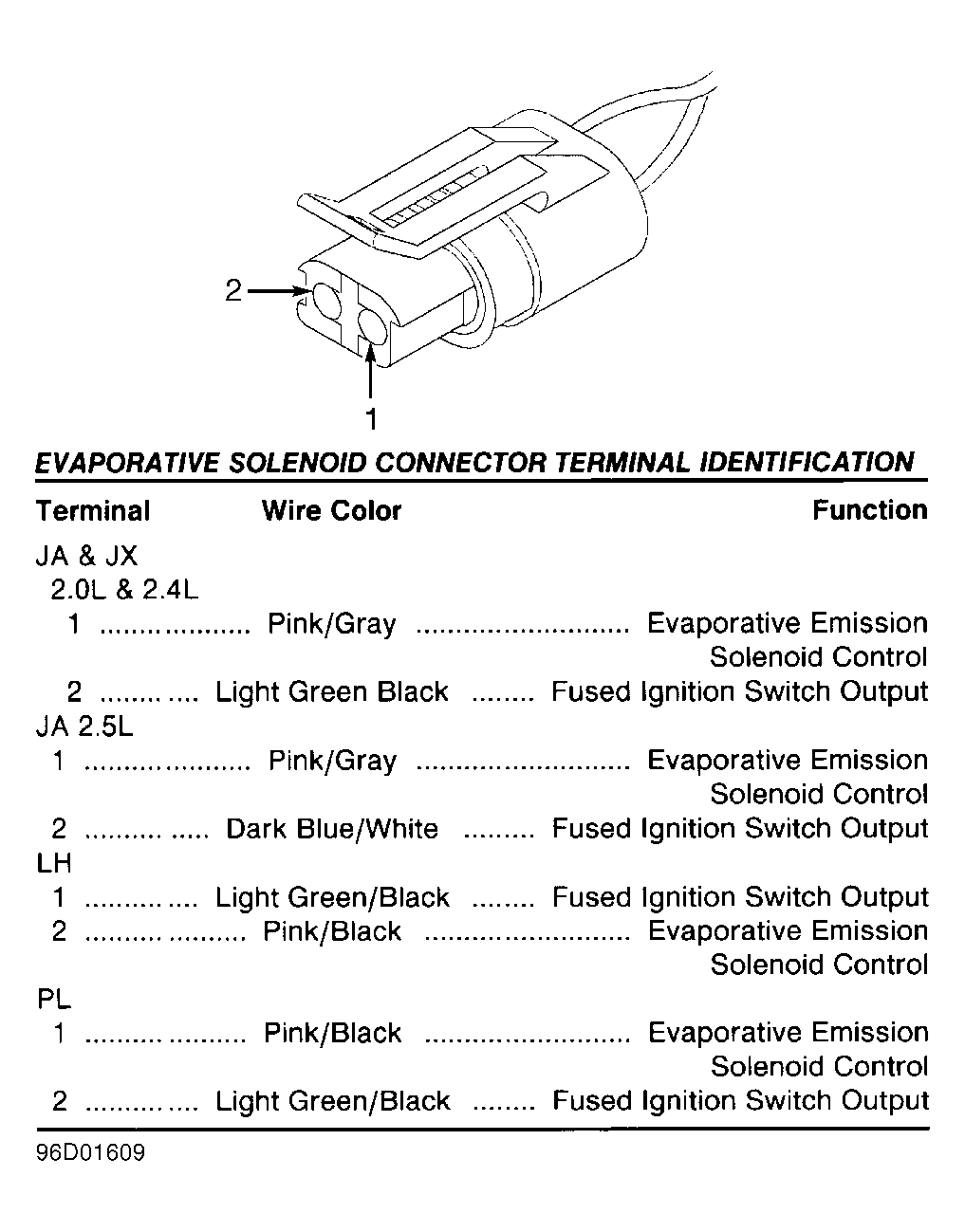

| Evaporative Solenoid | Fig 9 |

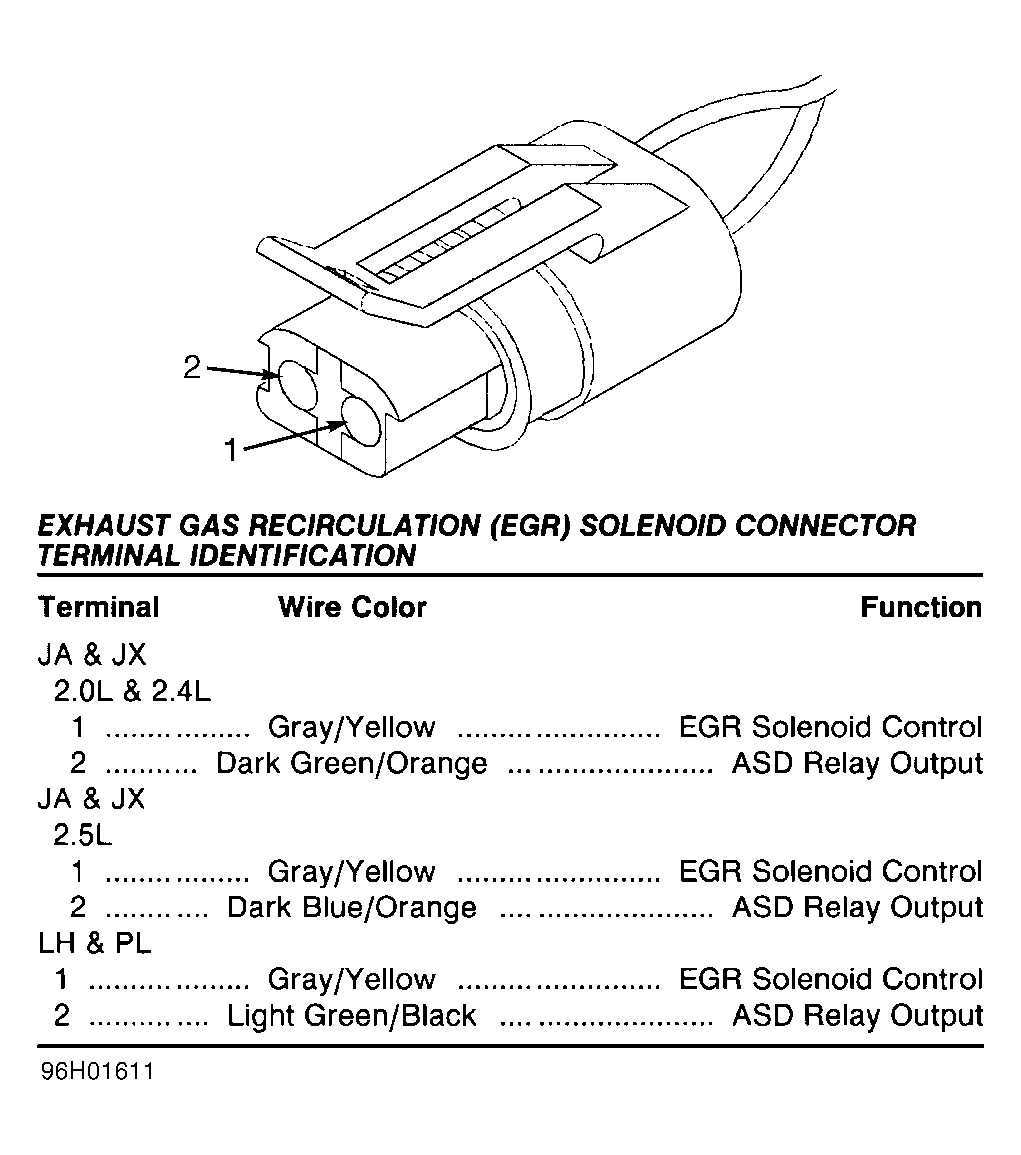

| Exhaust Gas Recirculation (EGR) Solenoid | Fig 10 |
| Fuel Pump | Fig 11 |

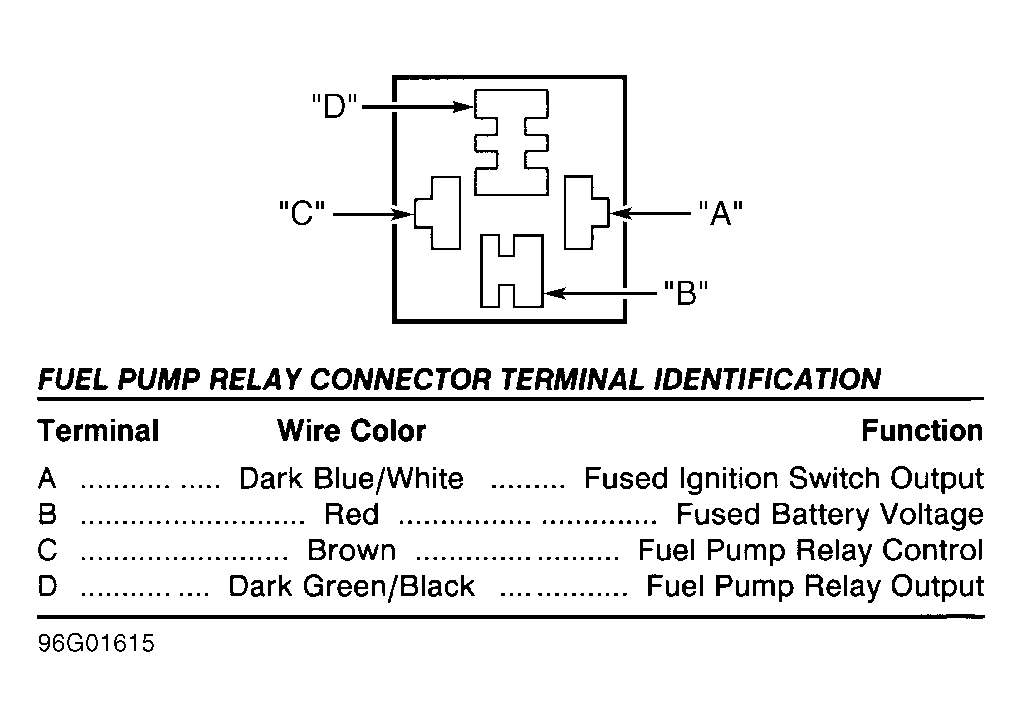

| Fuel Pump Relay | Fig 12 |

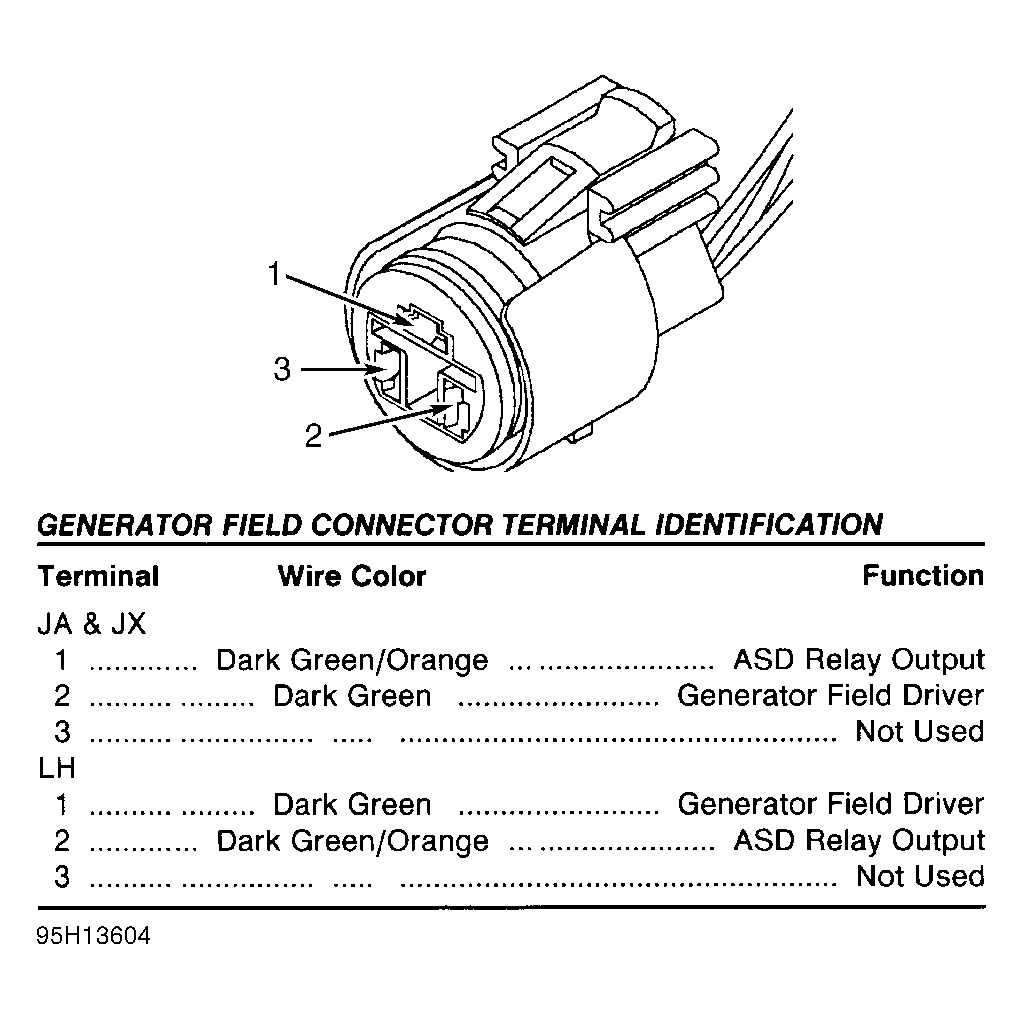

| Generator Field | Fig 13 |

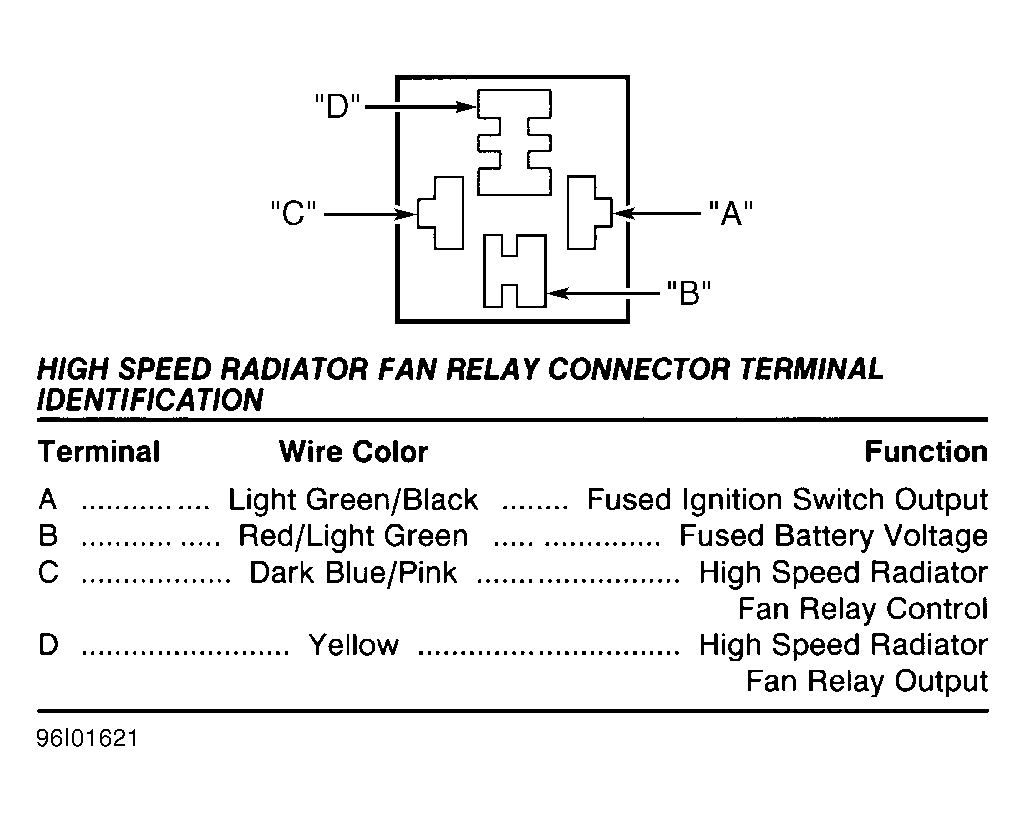

| High Speed Radiator Fan Relay | Fig 14 |

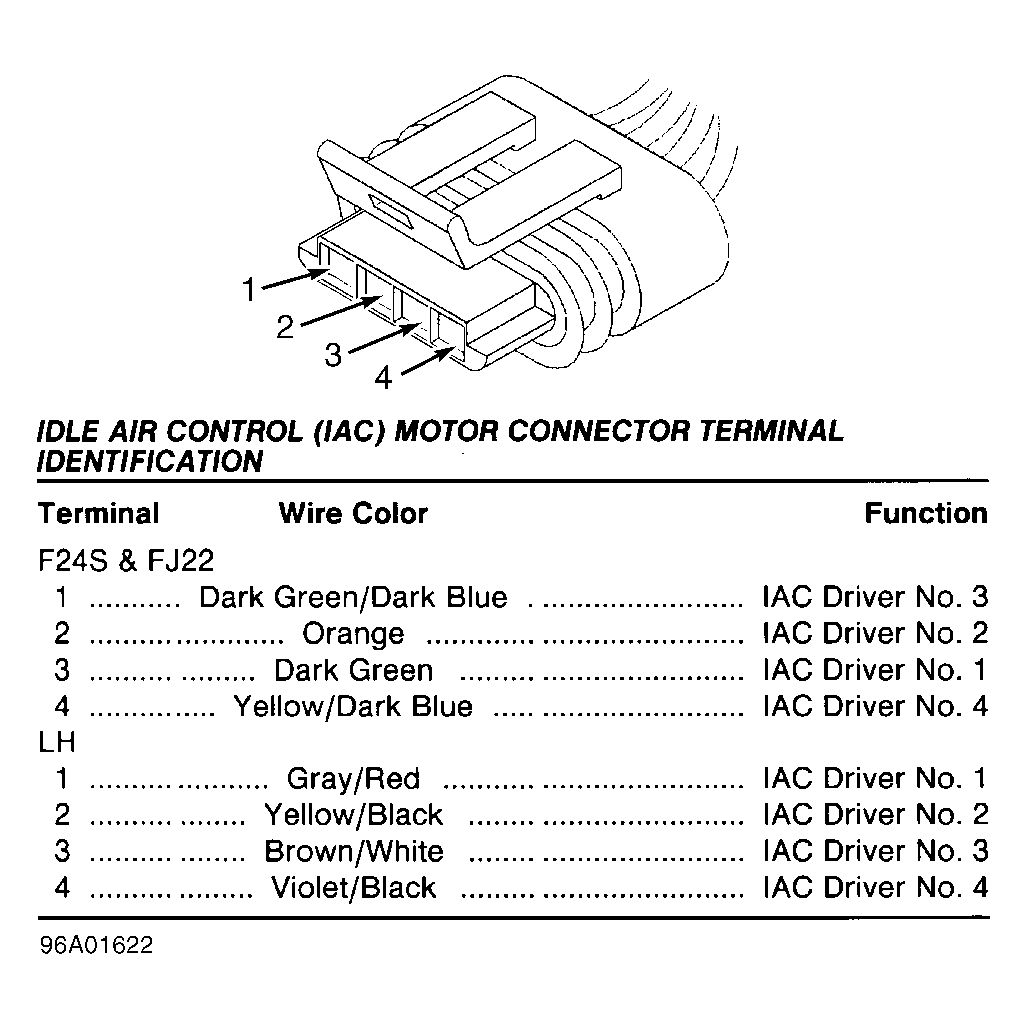

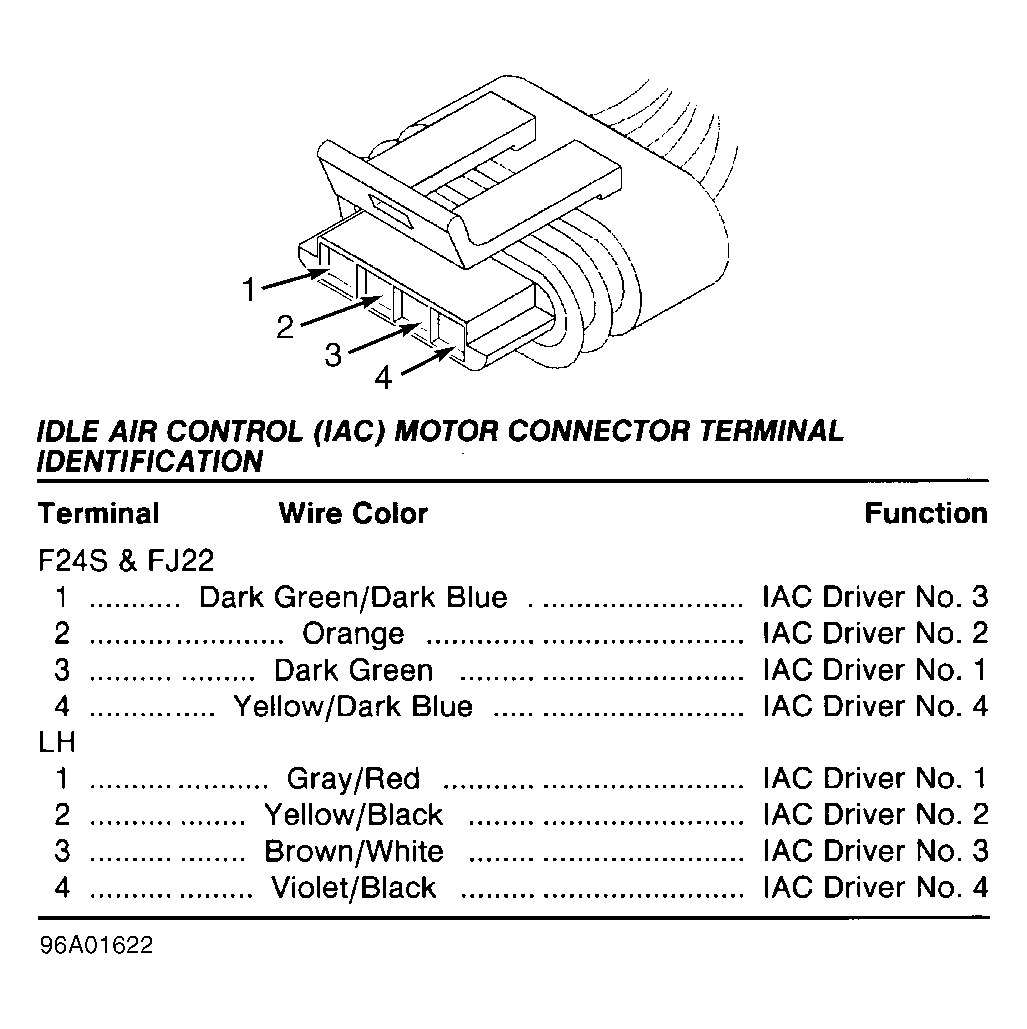

| Idle Air Control (IAC) Motor | Fig 15 |

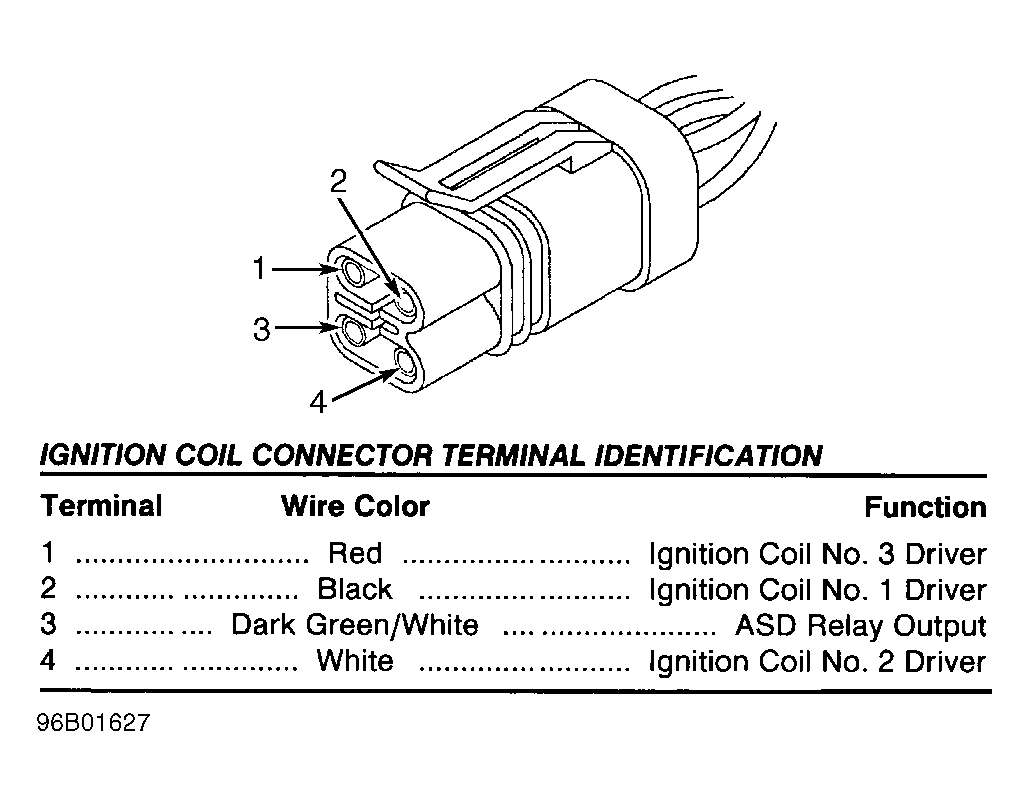

| Ignition Coil | Fig 16 |

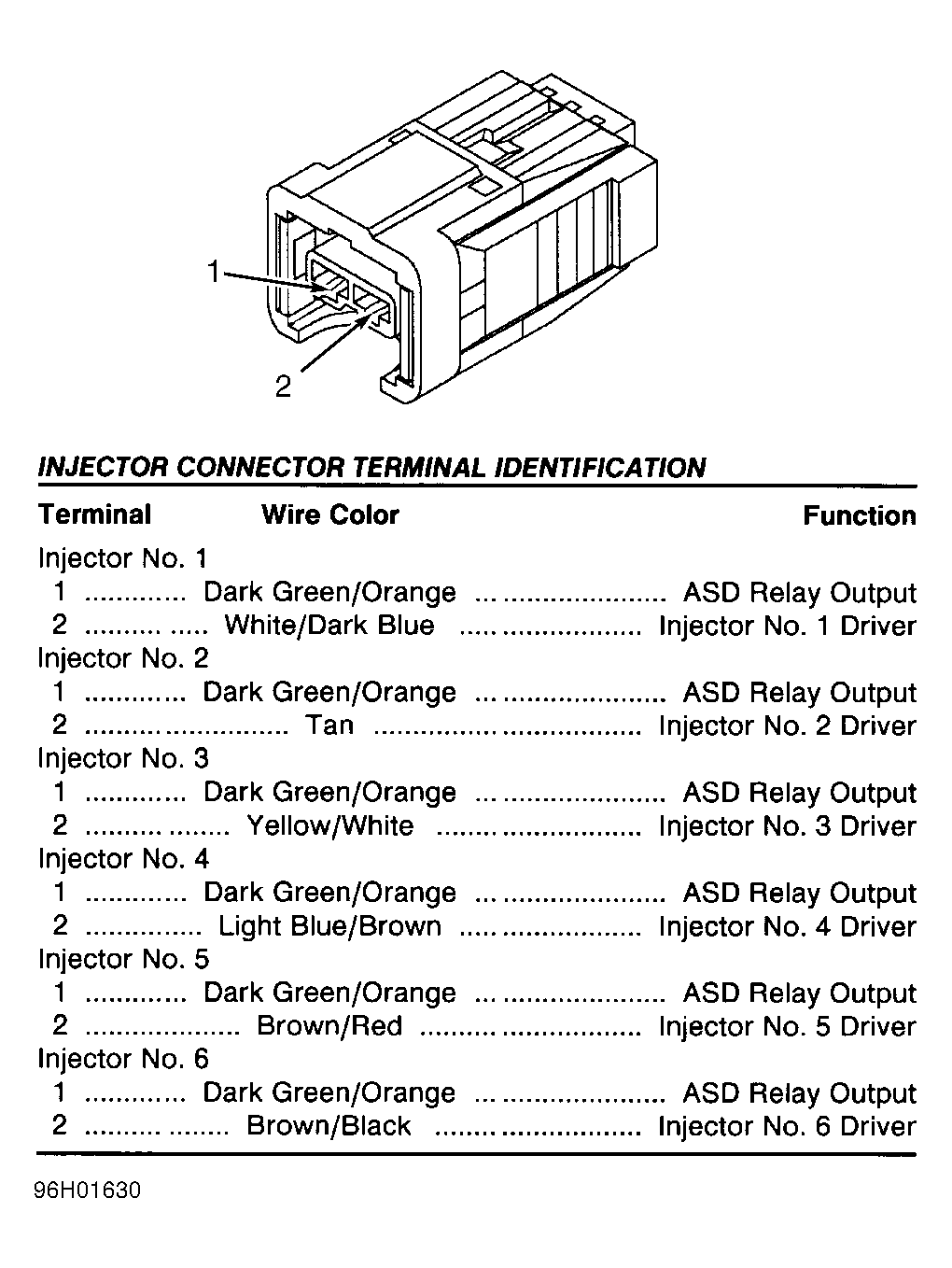

| Injector | Fig 17 |

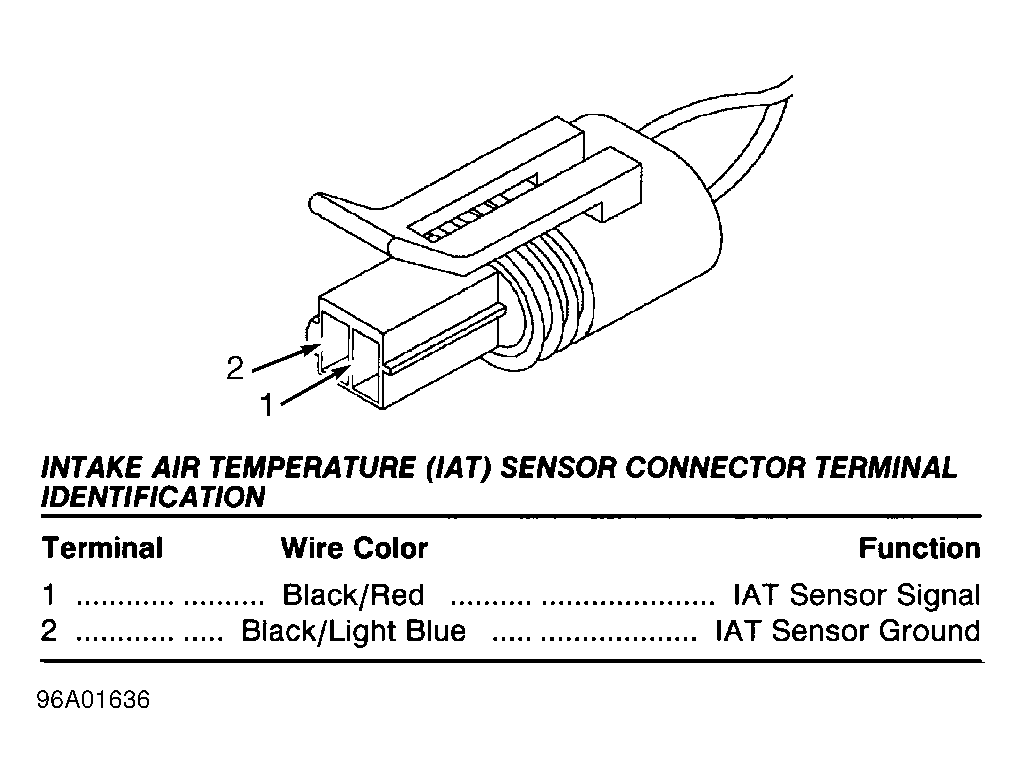

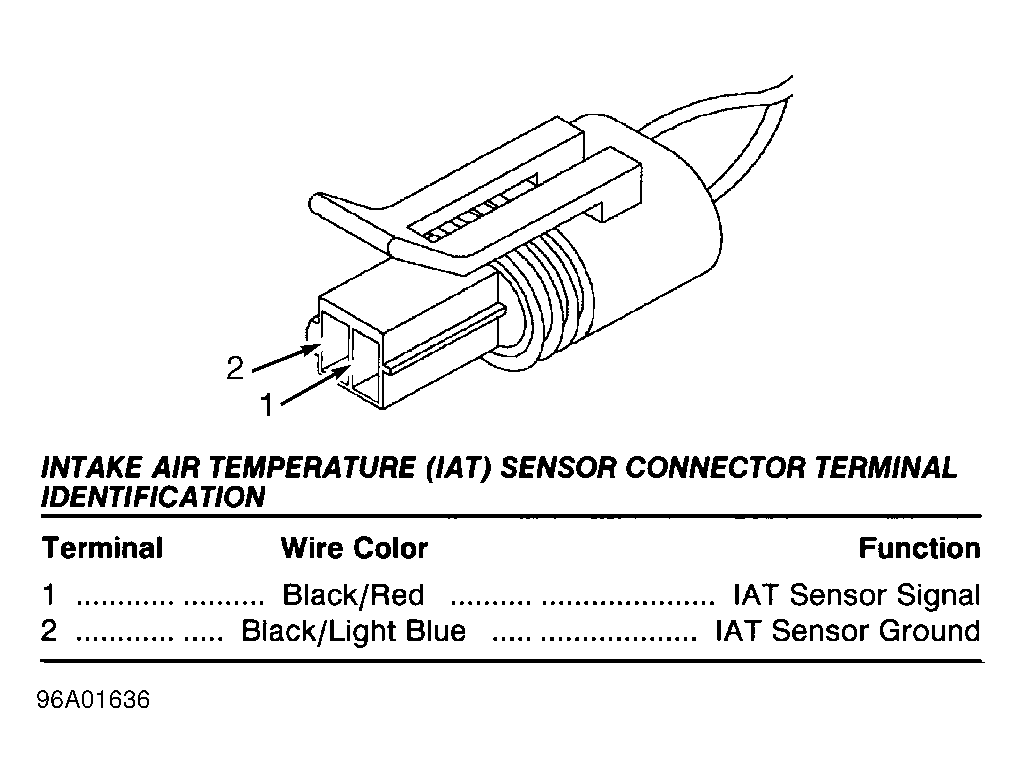

| Intake Air Temperature (IAT) | Fig 18 |

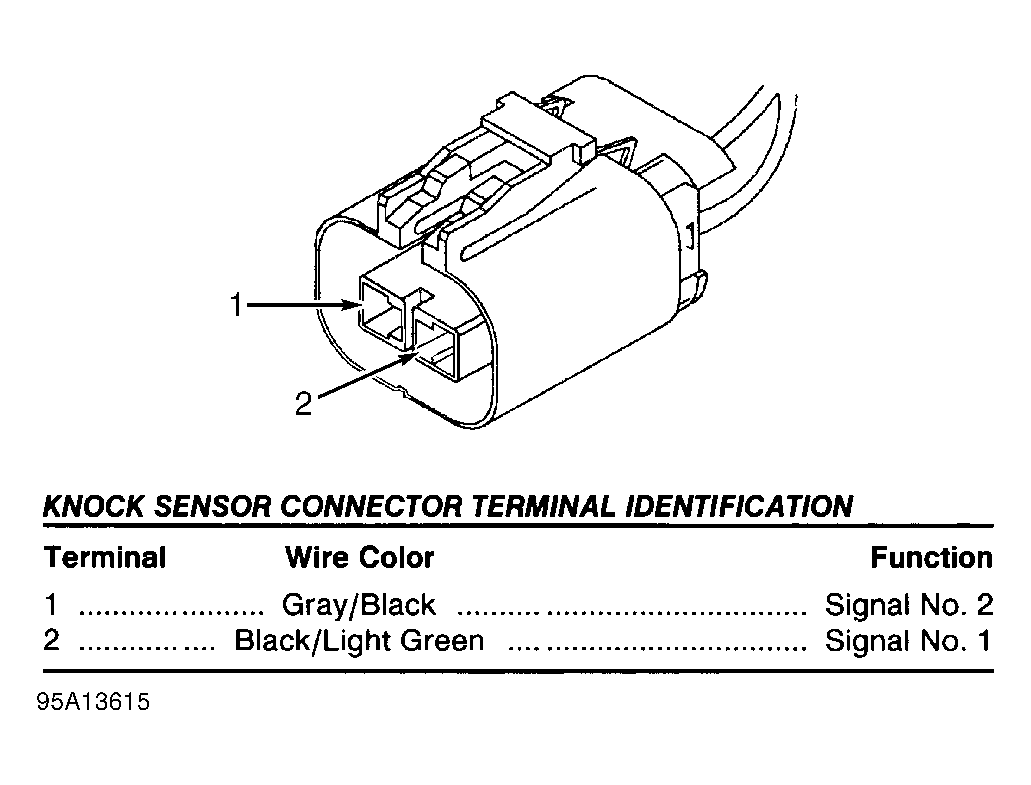

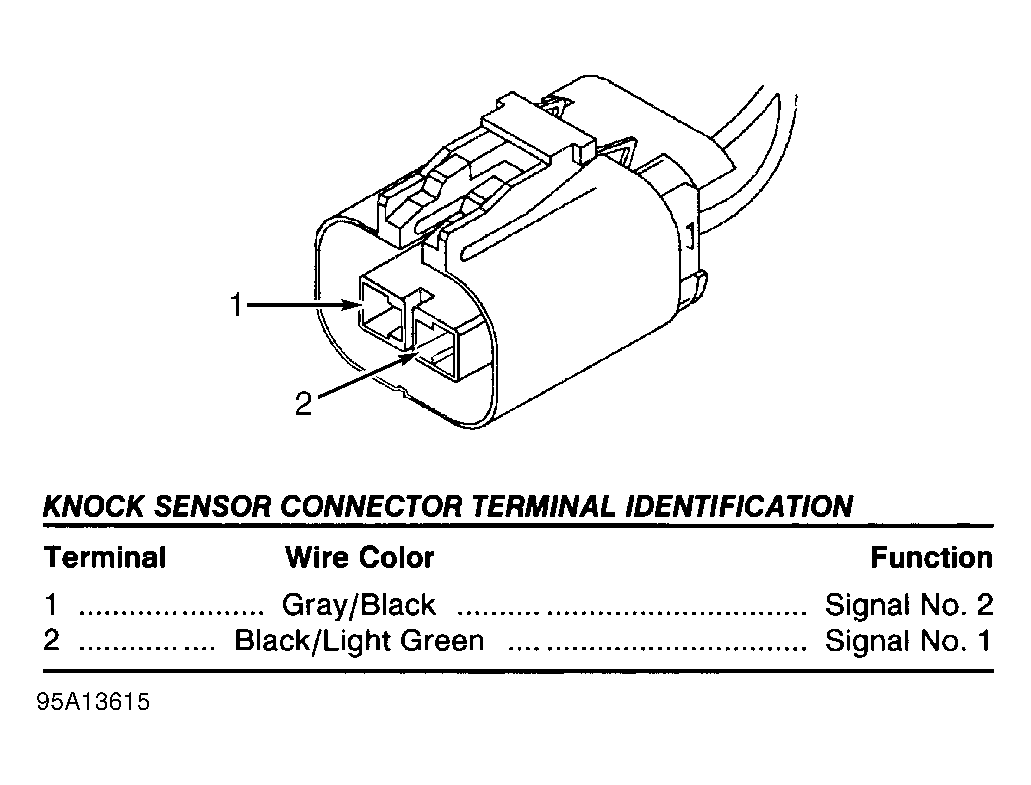

| Knock Sensor | Fig 19 |

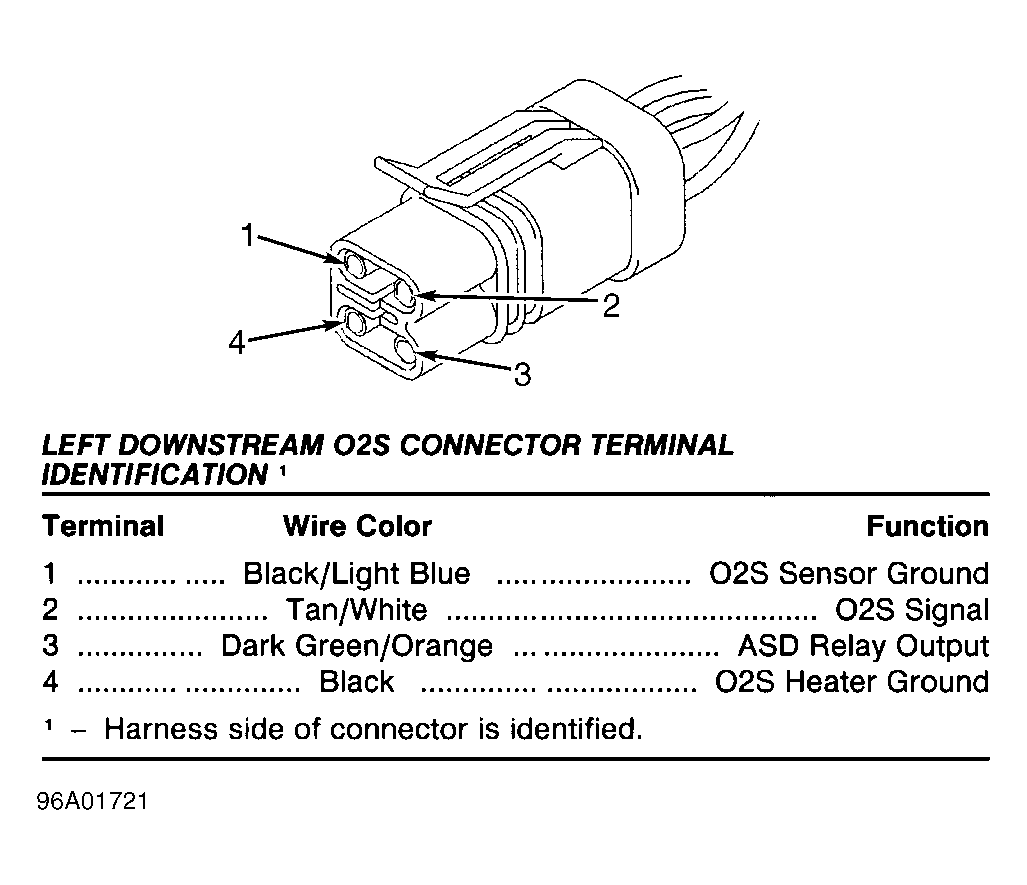

| Left Downstream Oxygen Sensor (O2S - Harness Side) | Fig 20 |

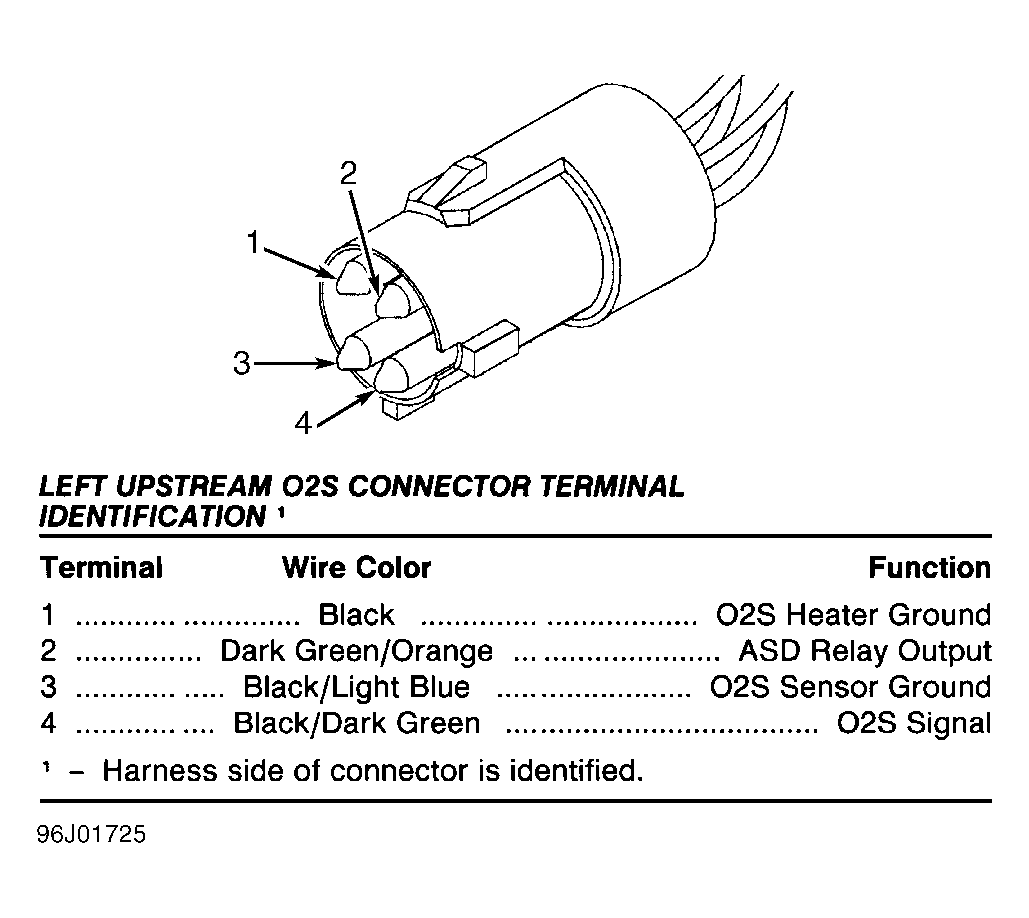

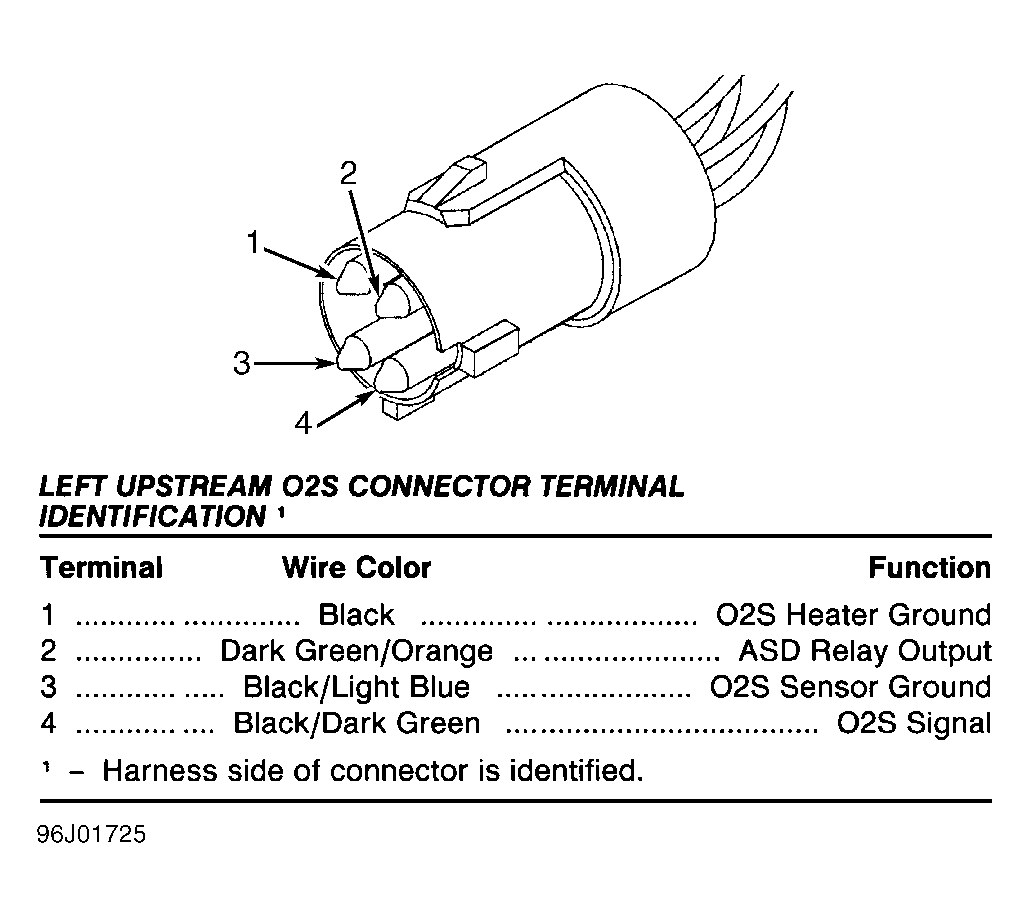

| Left Upstream Oxygen Sensor (O2S - Harness Side) | Fig 21 |

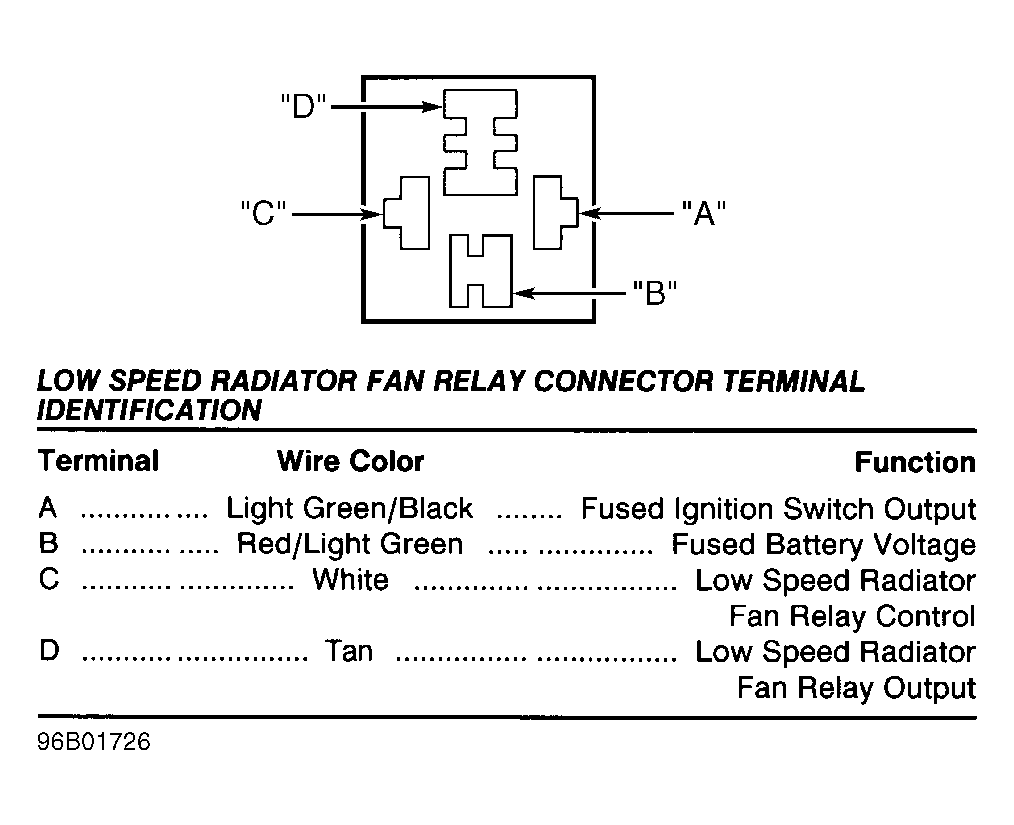

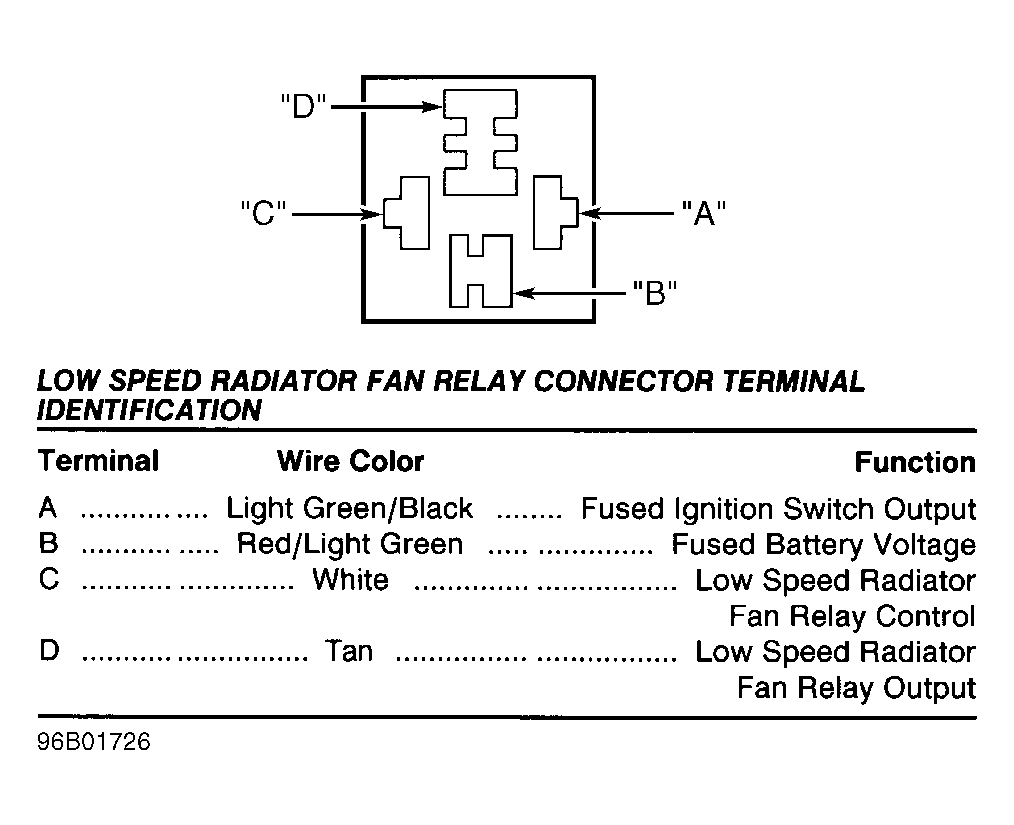

| Low Speed Radiator Fan Relay | Fig 22 |

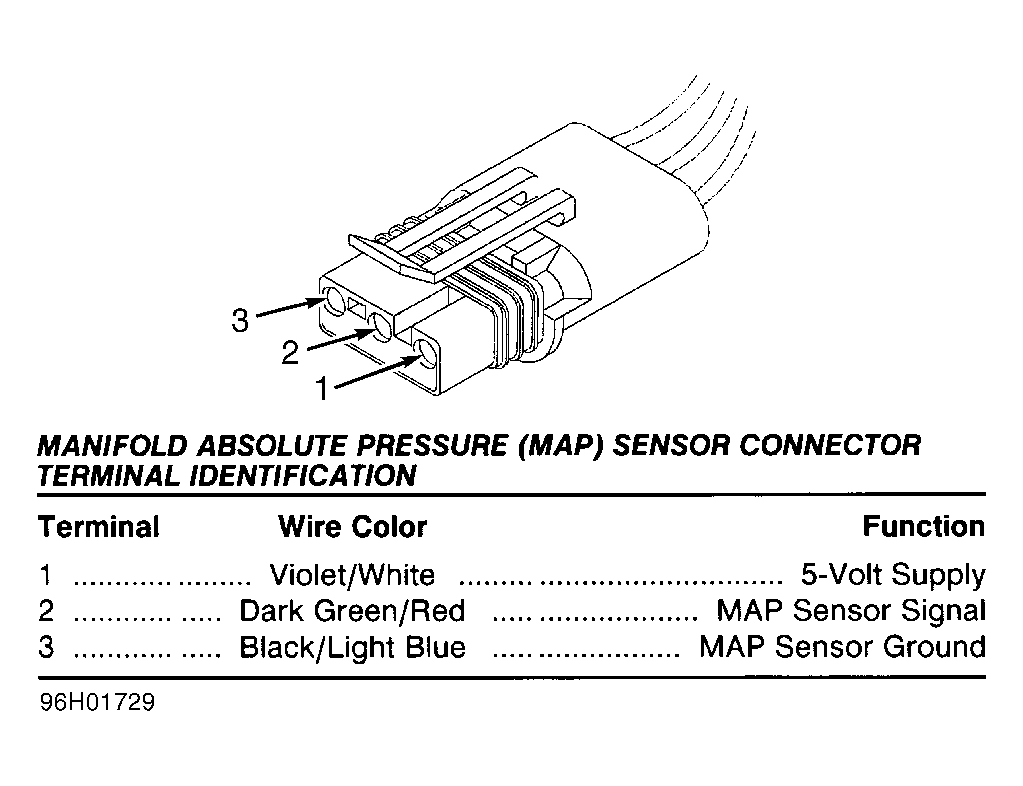

| Manifold Absolute Pressure (MAP) | Fig 23 |
| Powertrain Control Module (PCM) | Fig 24 |

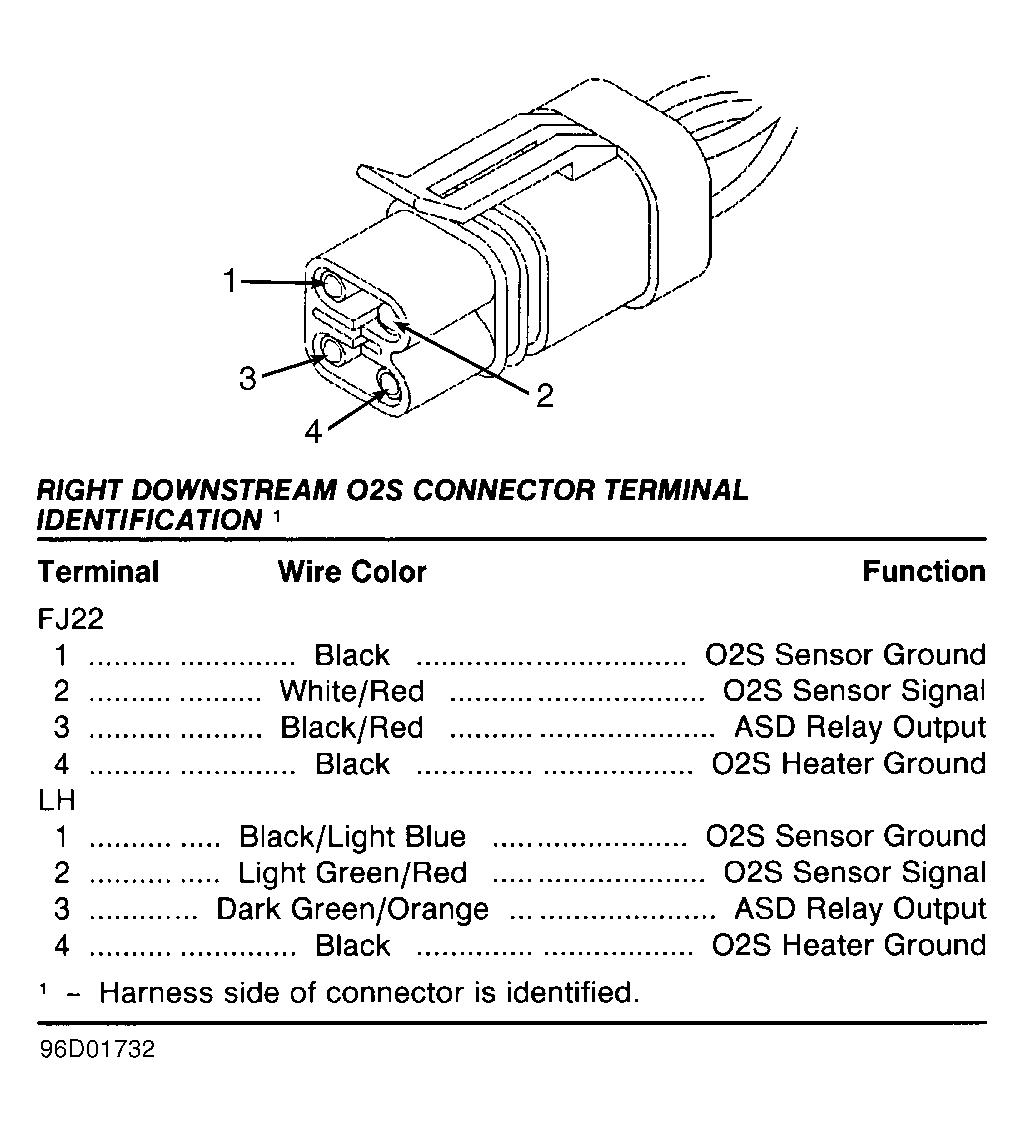

| Right Downstream Oxygen Sensor (O2S - Harness Side) | Fig 25 |

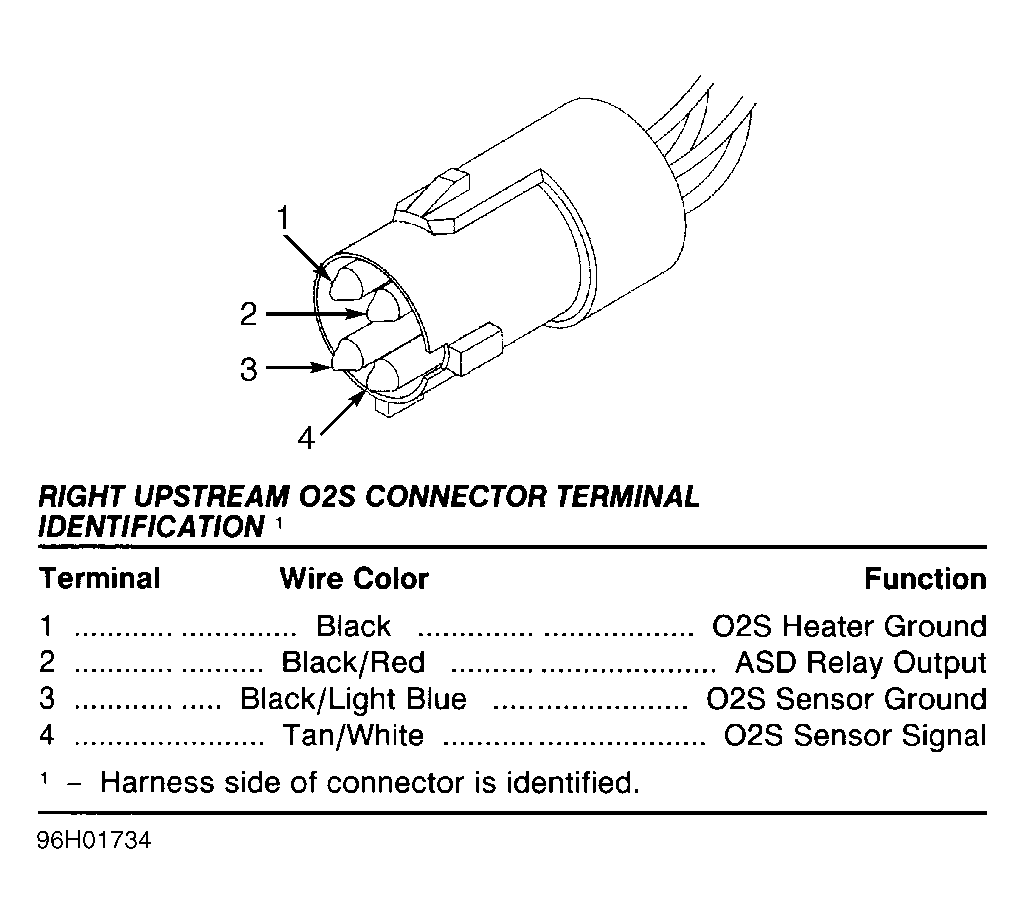

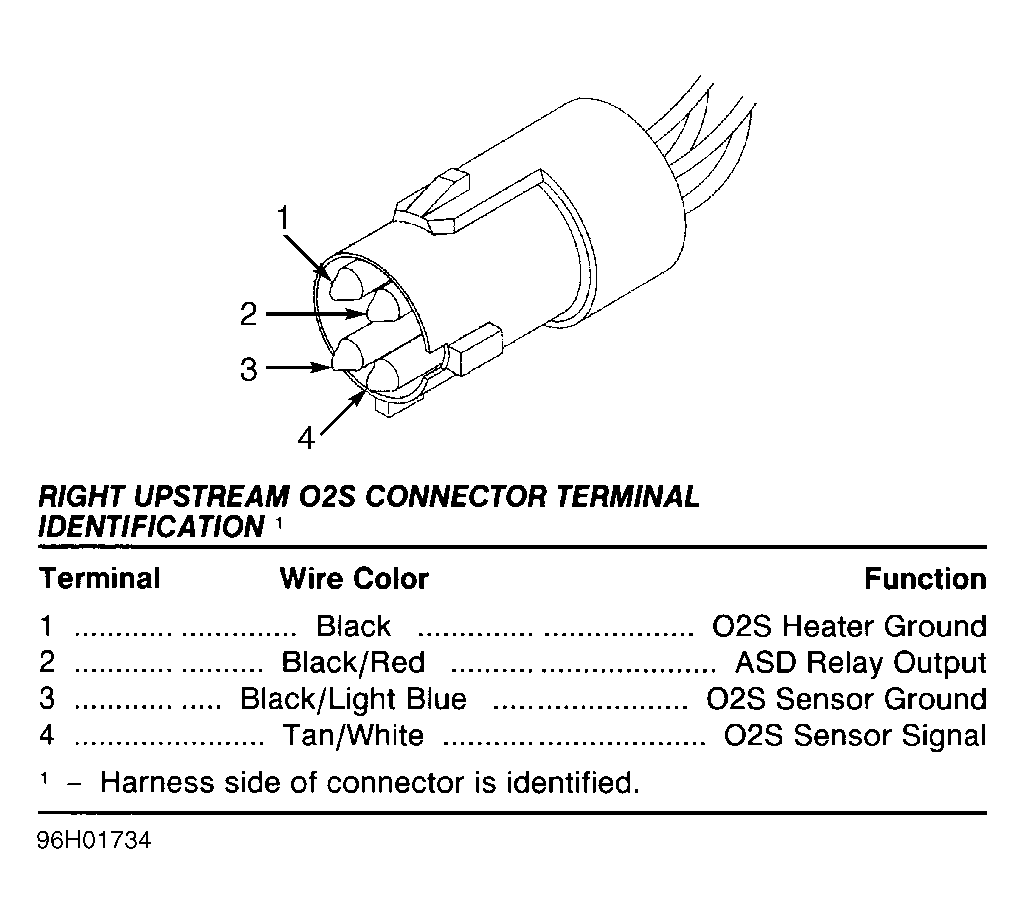

| Right Upstream Oxygen Sensor (O2S - Harness Side) | Fig 26 |

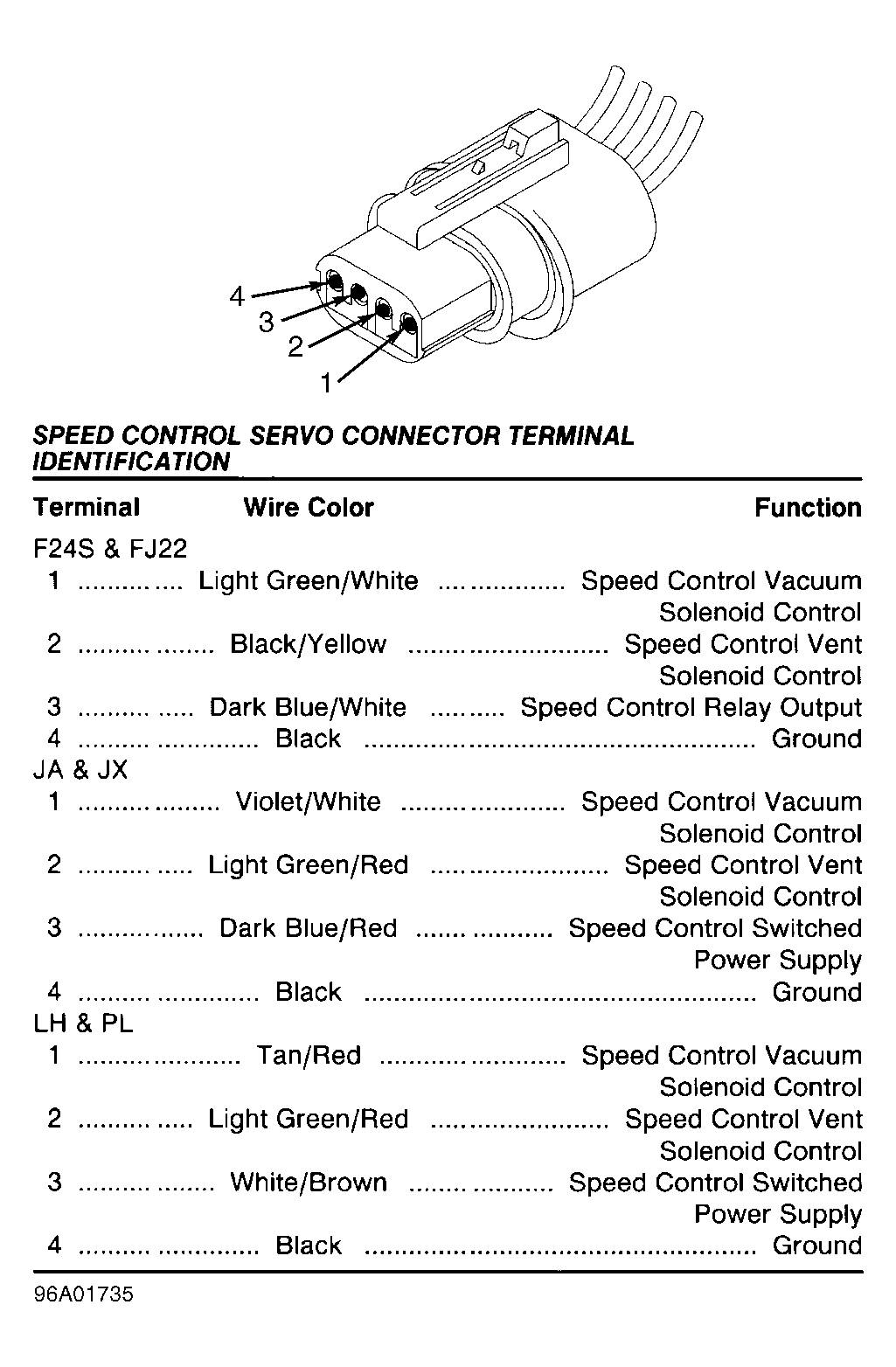

| Speed Control Servo | Fig 27 |

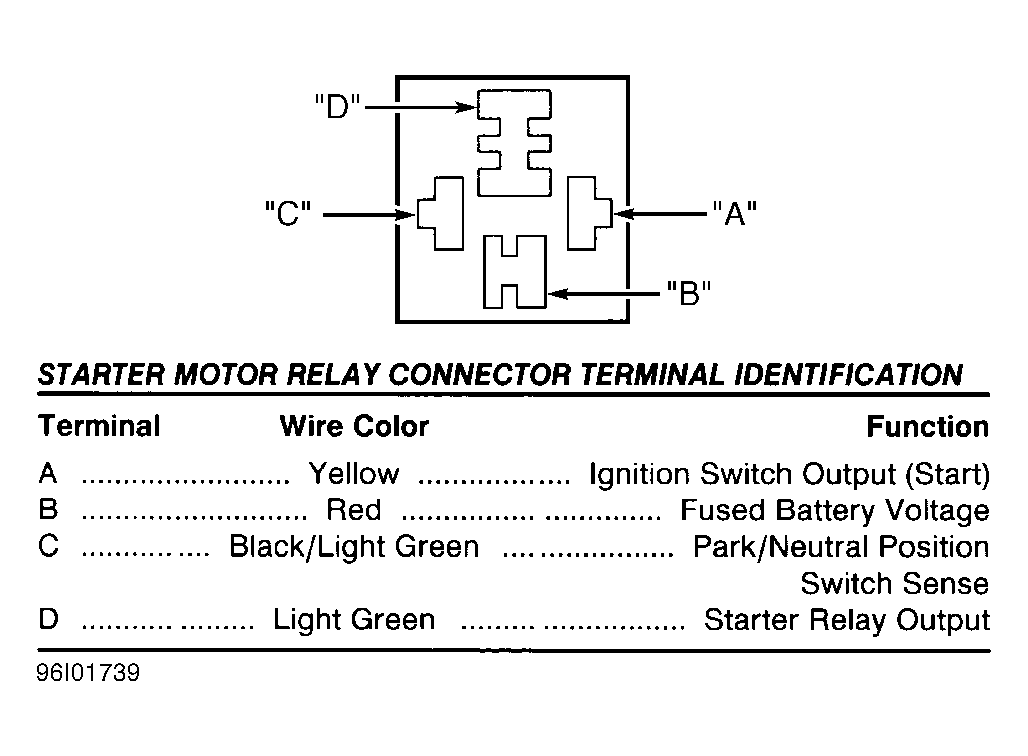

| Starter Relay | Fig 28 |

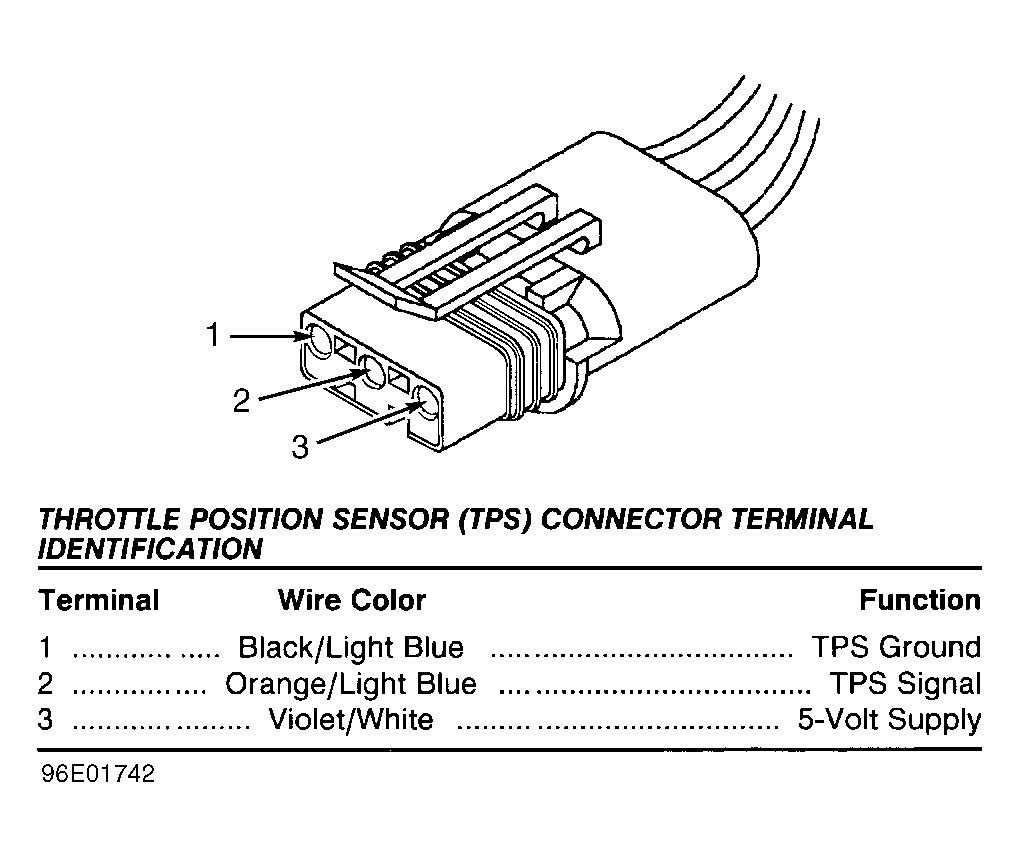

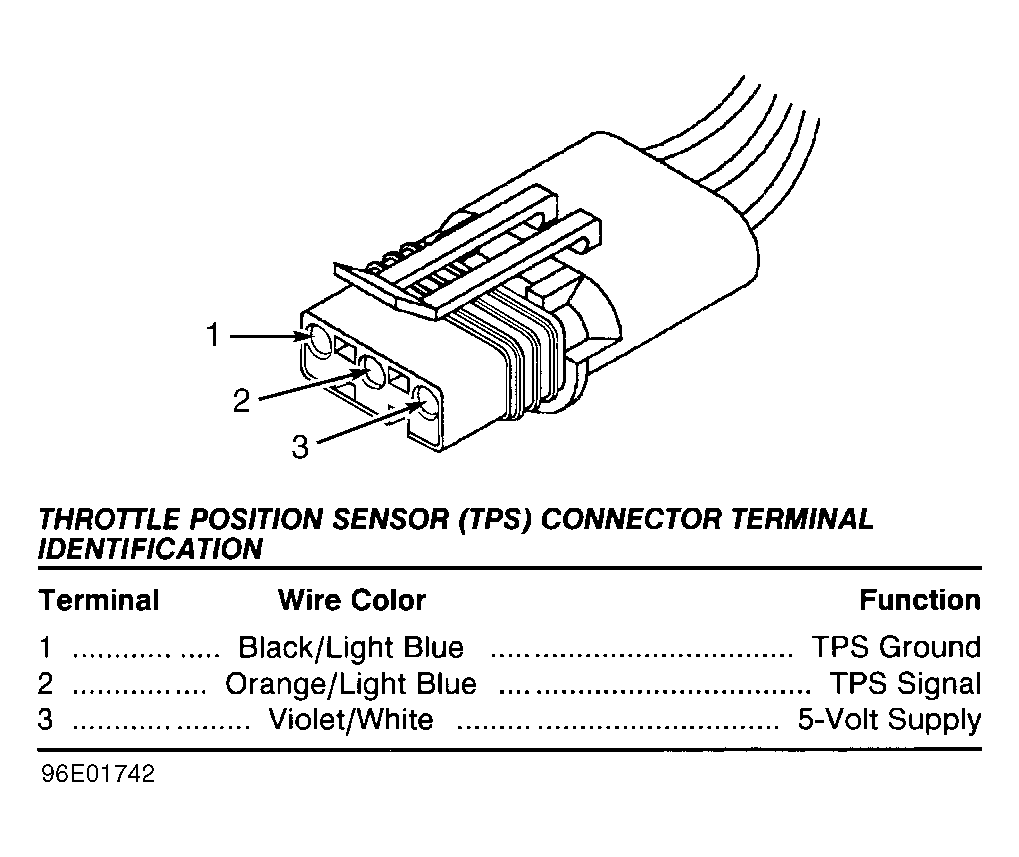

| Throttle Position (TP) Sensor | Fig 29 |

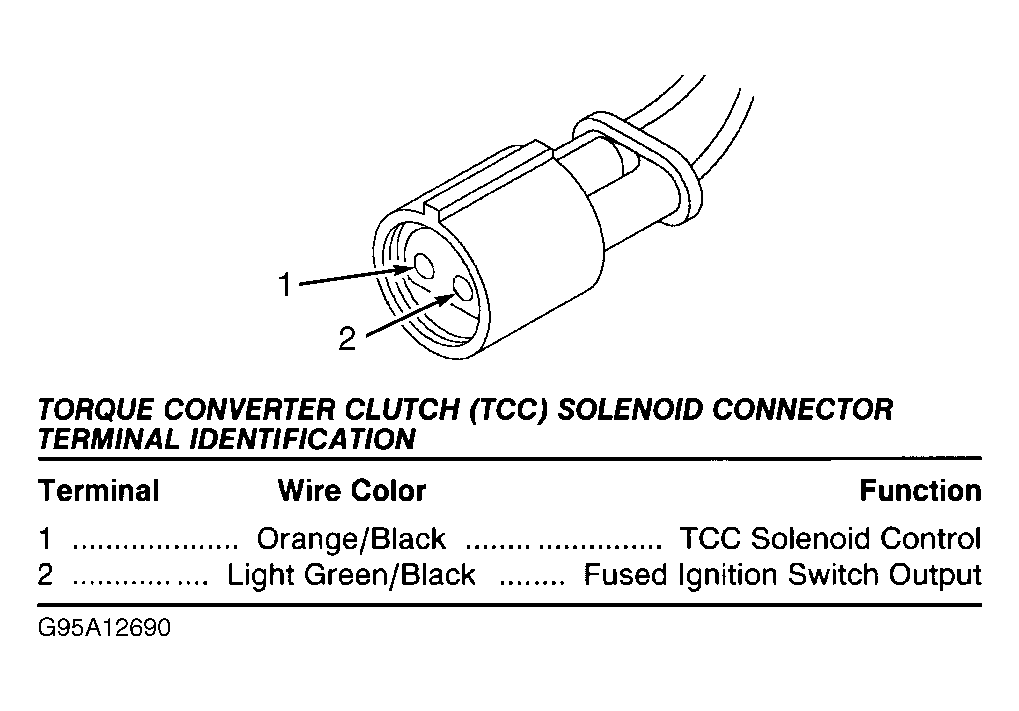

| Torque Converter Clutch (TCC) Solenoid | Fig 30 |

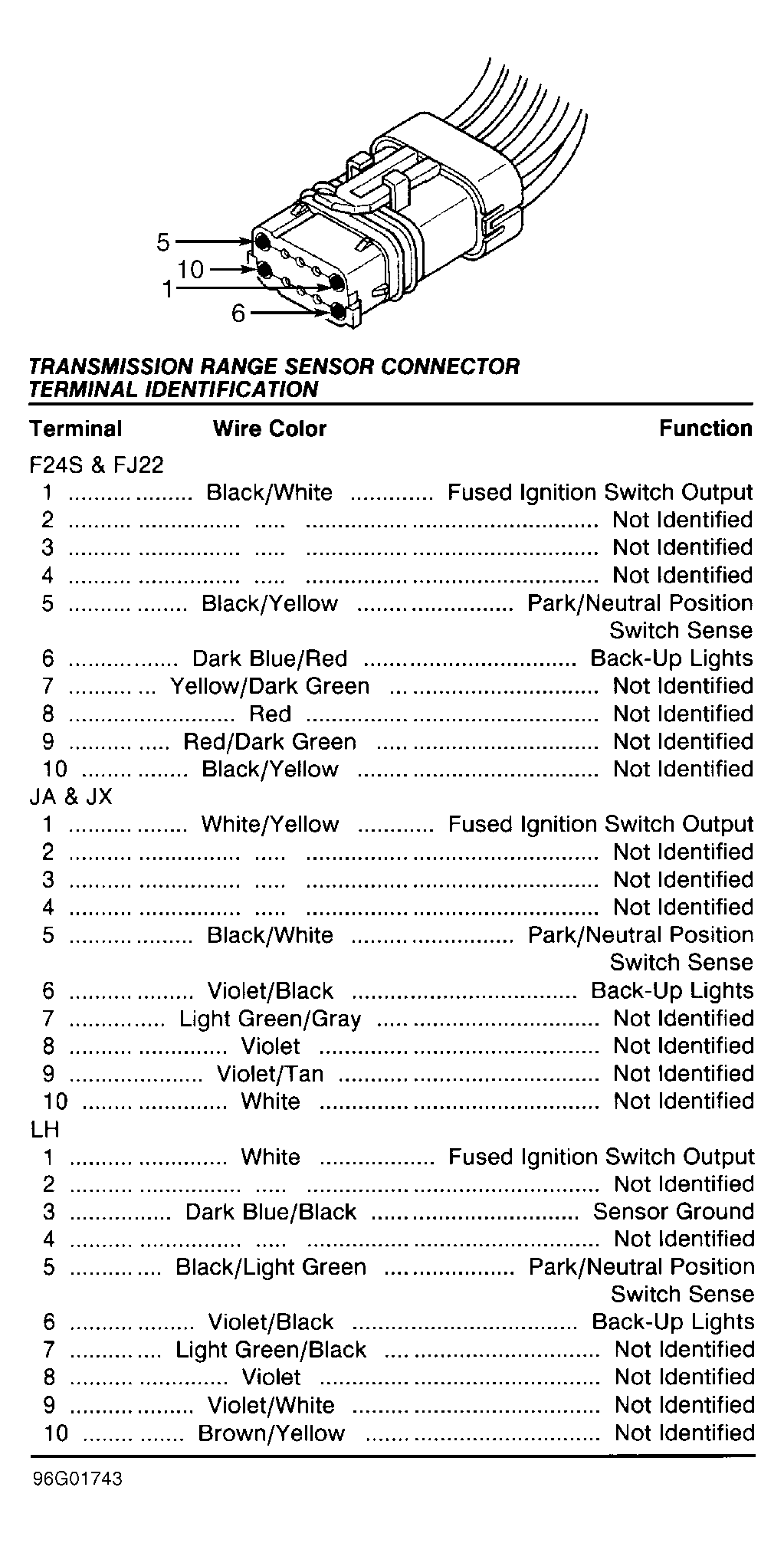

| Transmission Range Sensor | Fig 31 |

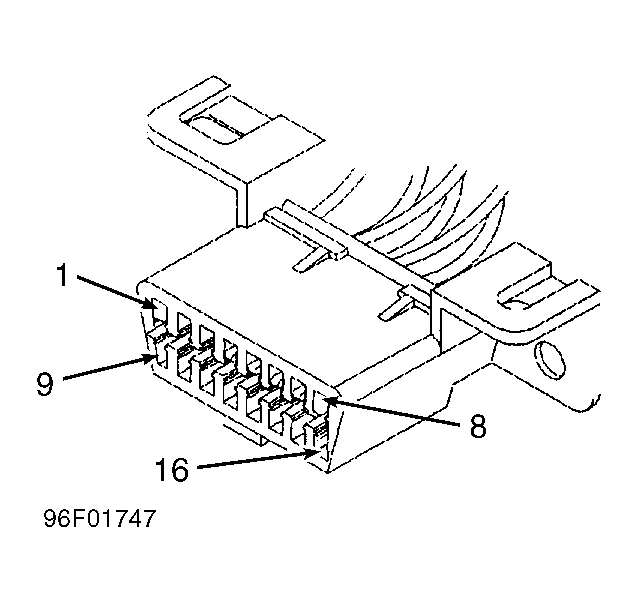

| 16-Pin Data Link Connector (DLC) | Fig 32 |
