Connector Identification
NOTE:
Circuit location may vary on some connectors.
CONNECTOR IDENTIFICATION DIRECTORY
| Connector | Figure |
|---|---|

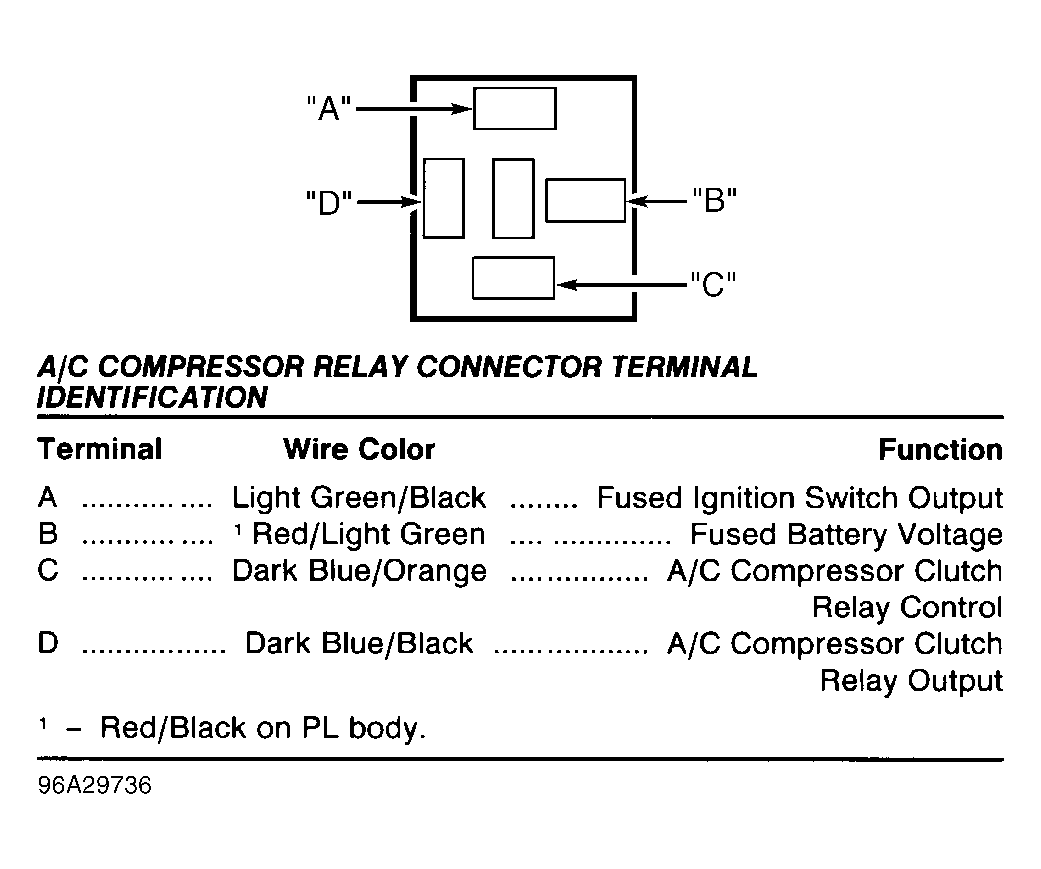

| A/C Compressor Relay Connector | Fig 1 |
| Automatic Shutdown (ASD) Connector | Fig 2 |
| Brakelight Switch Connector | Fig 3 |

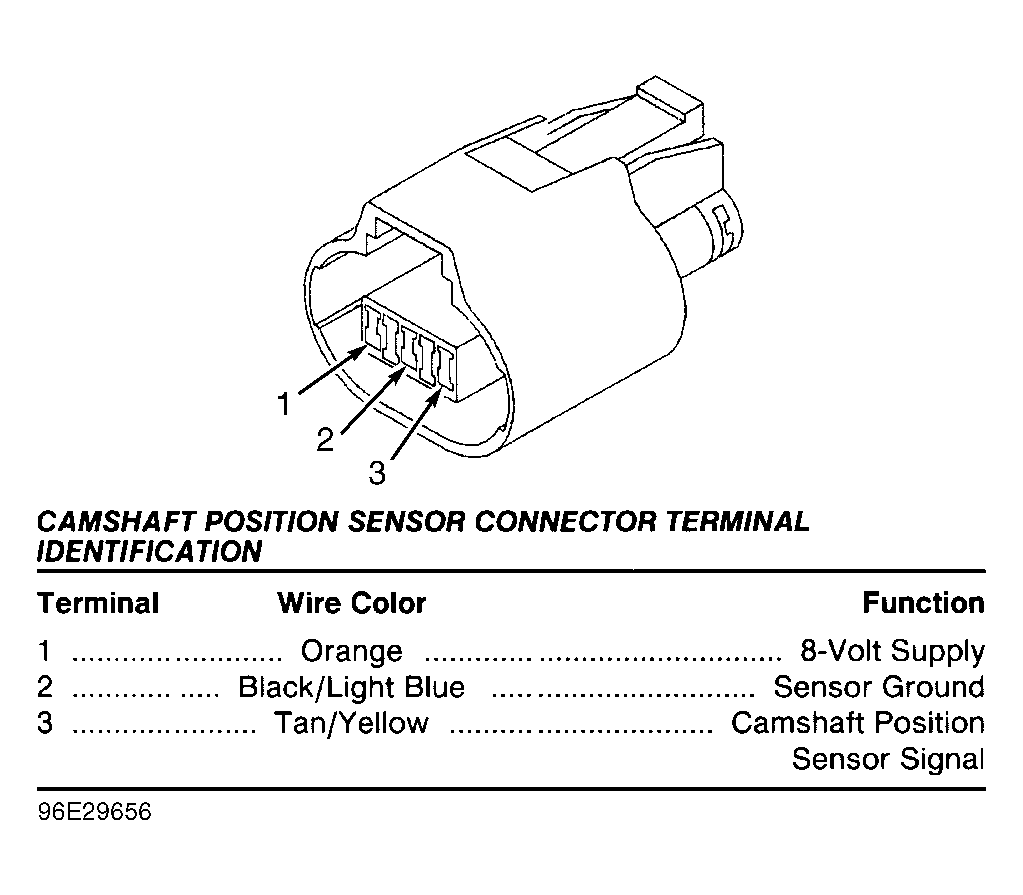

| Camshaft Position Sensor Connector | Fig 4 |

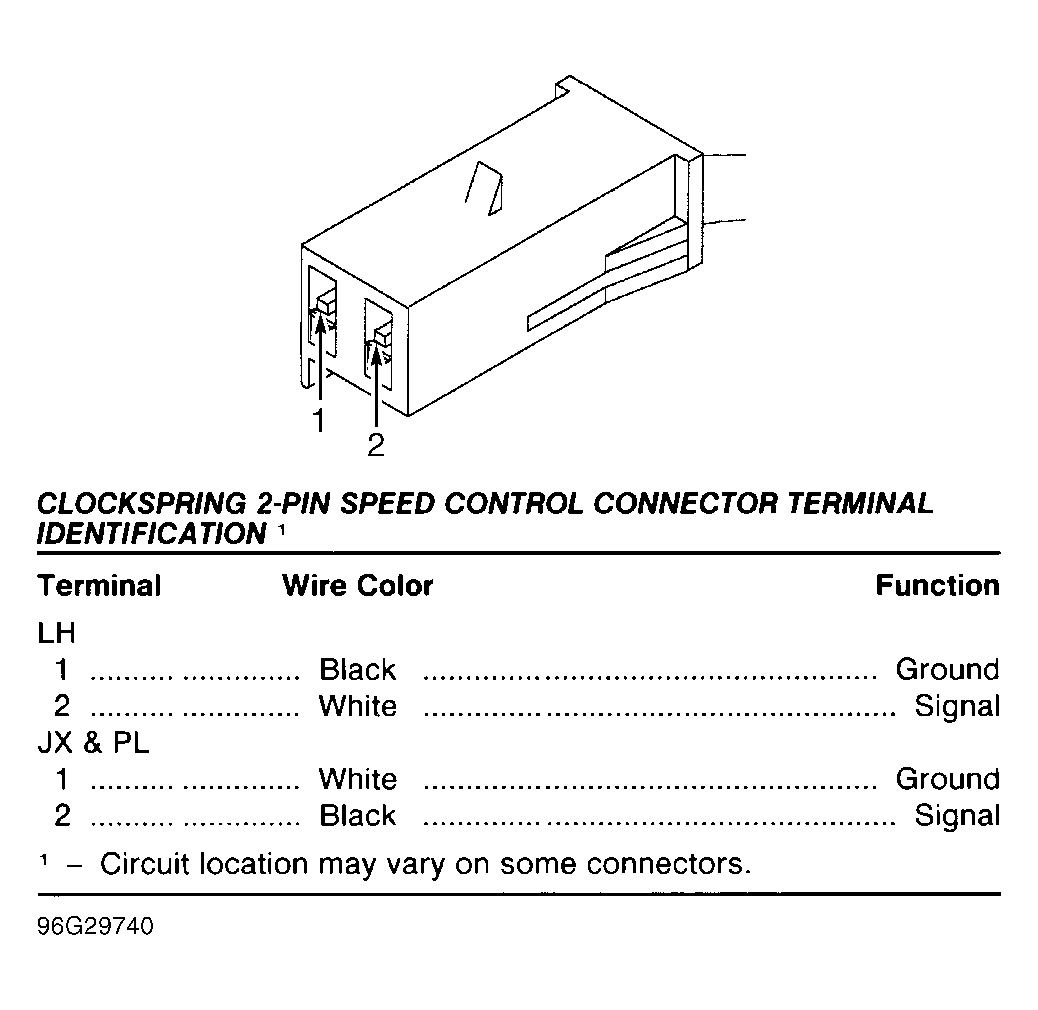

| Clockspring 2-Pin Speed Control Connector | Fig 5 |
| Crankshaft Position Sensor Connector | Fig 6 |
| Engine Coolant Temperature (ECT) Sensor Connector | Fig 7 |
| Evaporative Solenoid Sensor Connector | Fig 8 |

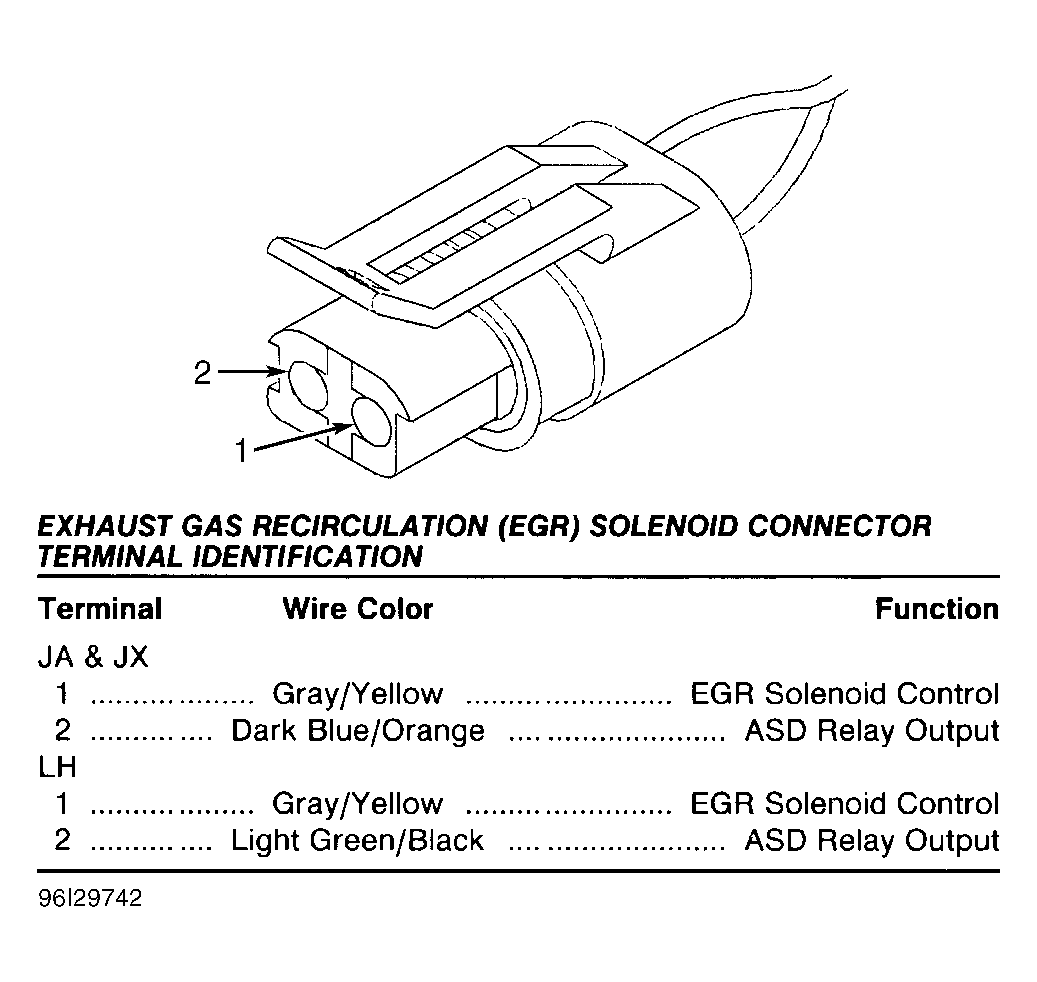

| Exhaust Gas Recirculation (EGR) Solenoid Connector | Fig 9 |
| Fuel Pump Connector | Fig 10 |
| Fuel Pump Relay Connector | Fig 11 |
| Generator Field Connector | Fig 12 |
| High Speed Radiator Fan Relay Connector | Fig 13 |
| Idle Air Control (IAC) Motor Connector | Fig 14 |

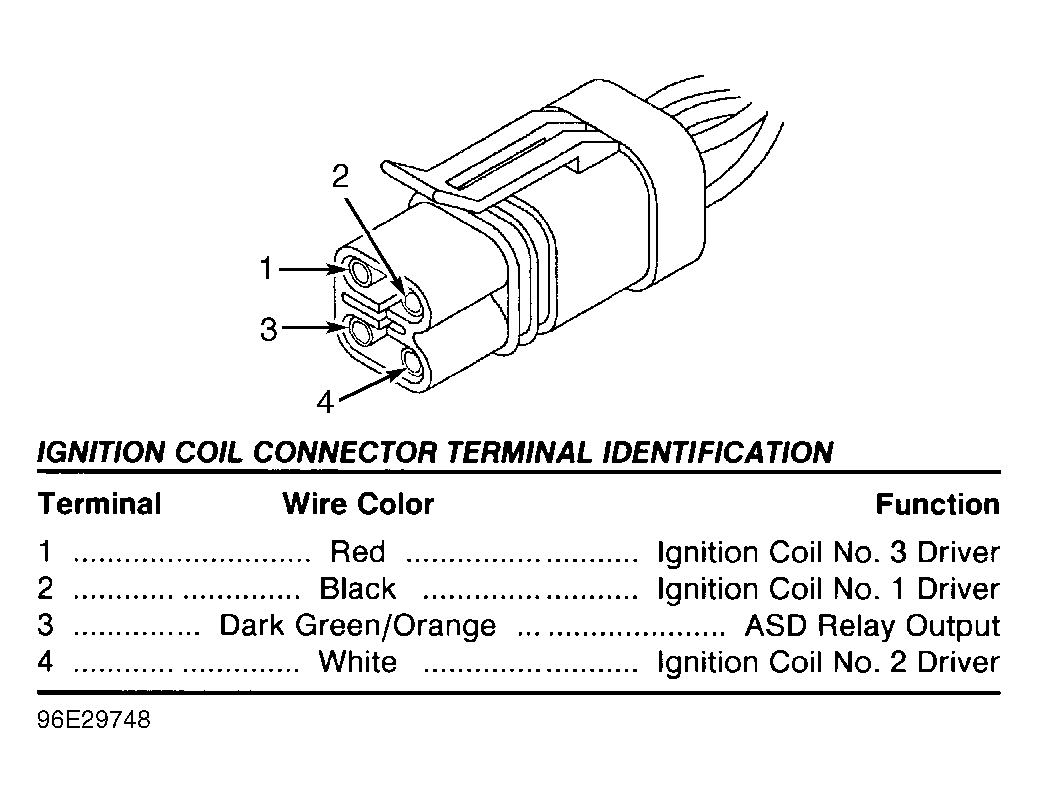

| Ignition Coil Connector | Fig 15 |

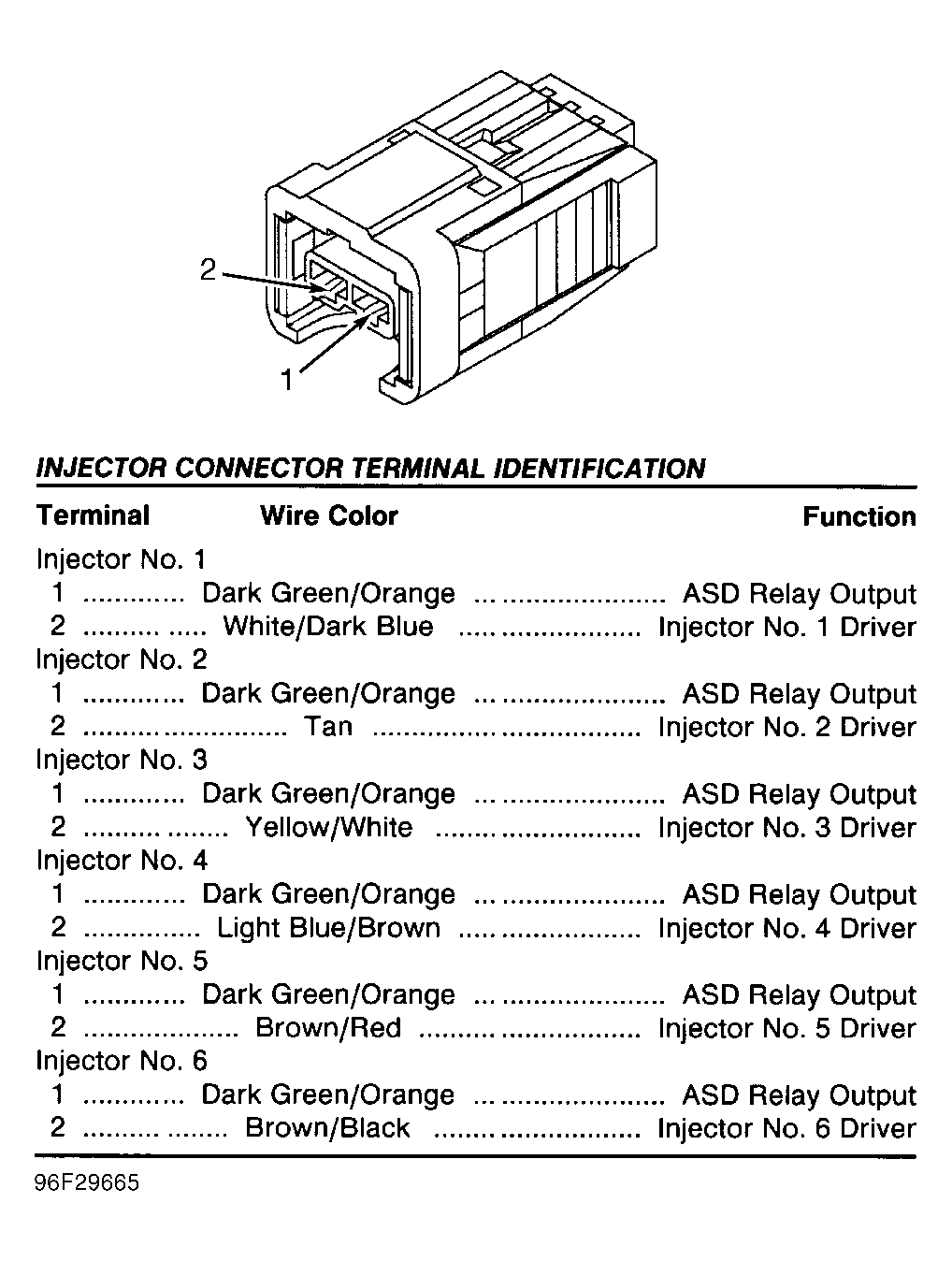

| Injector Connectors | Fig 16 |
| Intake Air Temperature Sensor Connector | Fig 17 |
| Knock Sensor Connector | Fig 18 |
| Low Speed Radiator Fan Relay Connector | Fig 19 |
| Manifold Absolute Pressure (MAP) Sensor Connector | Fig 20 |

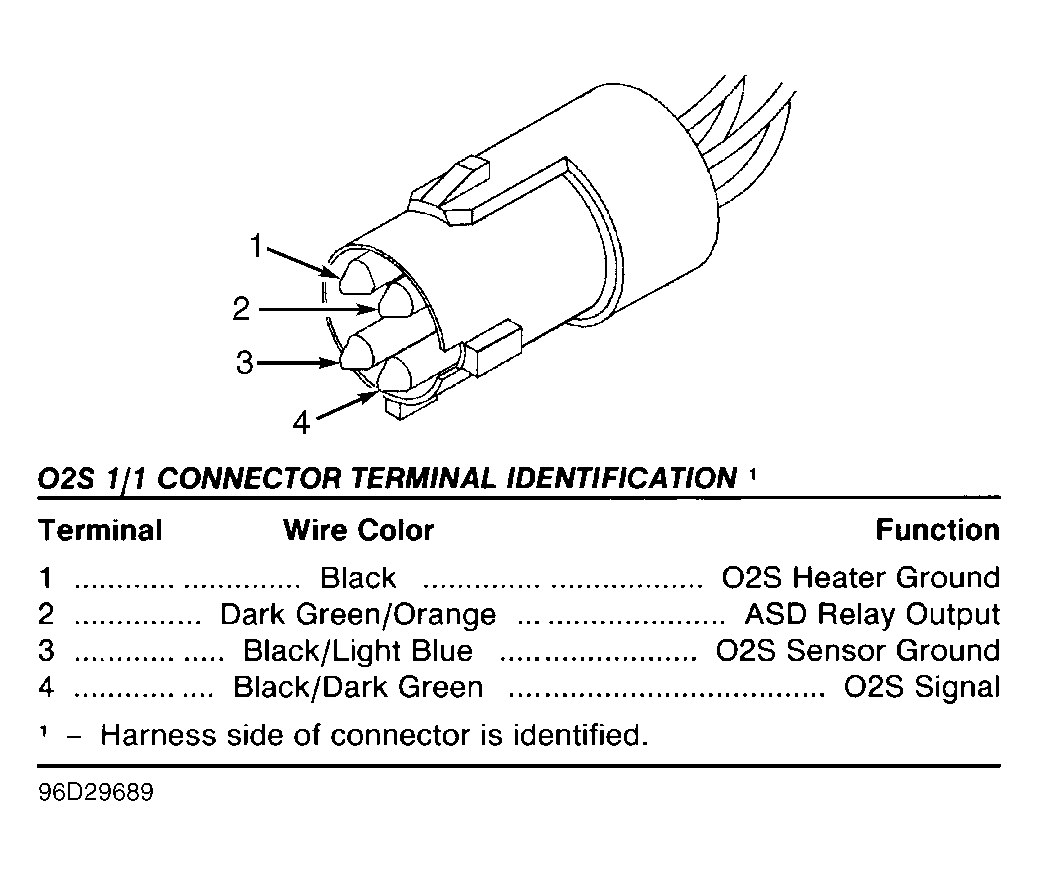

| O2S 1/1 Connector (Harness Side) | Fig 21 |

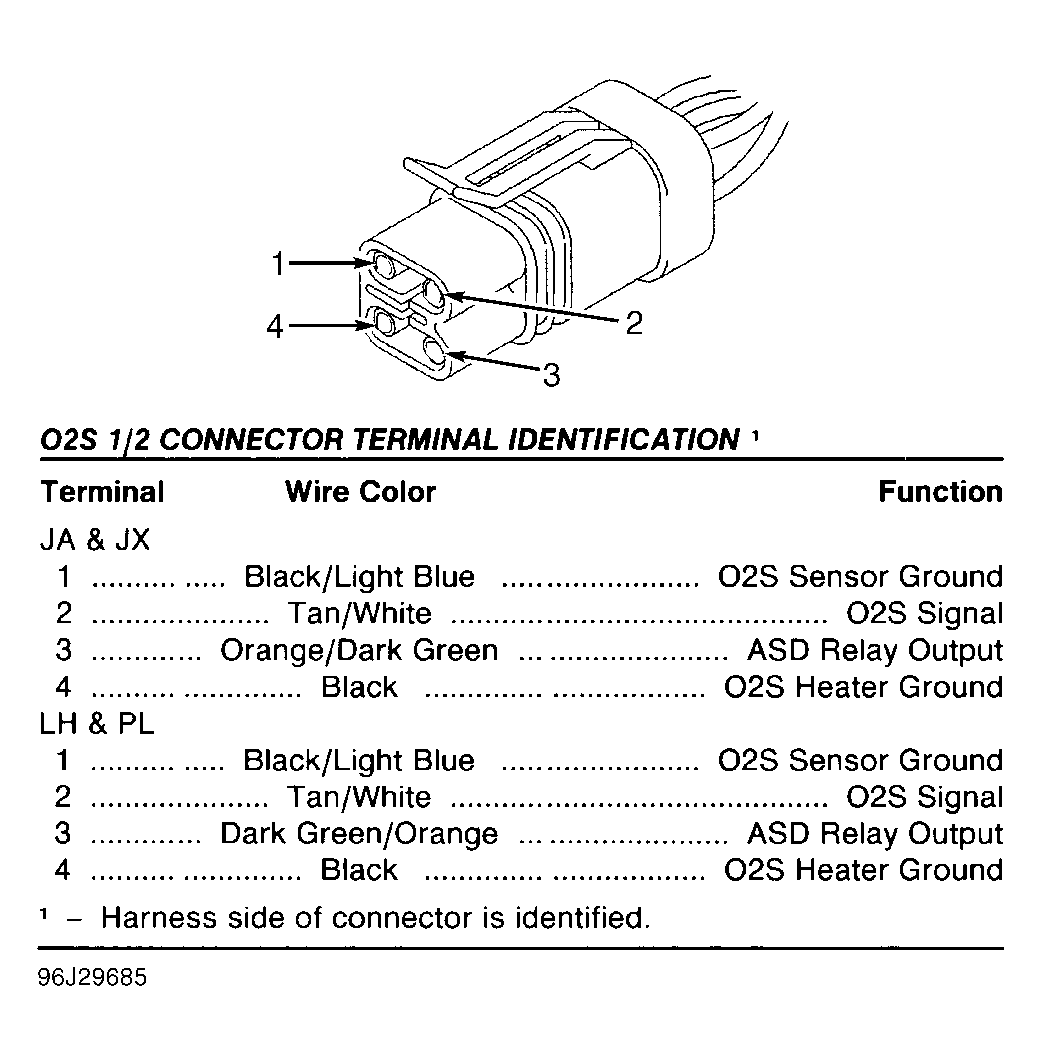

| O2S 1/2 Connector (Harness Side) | Fig 22 |

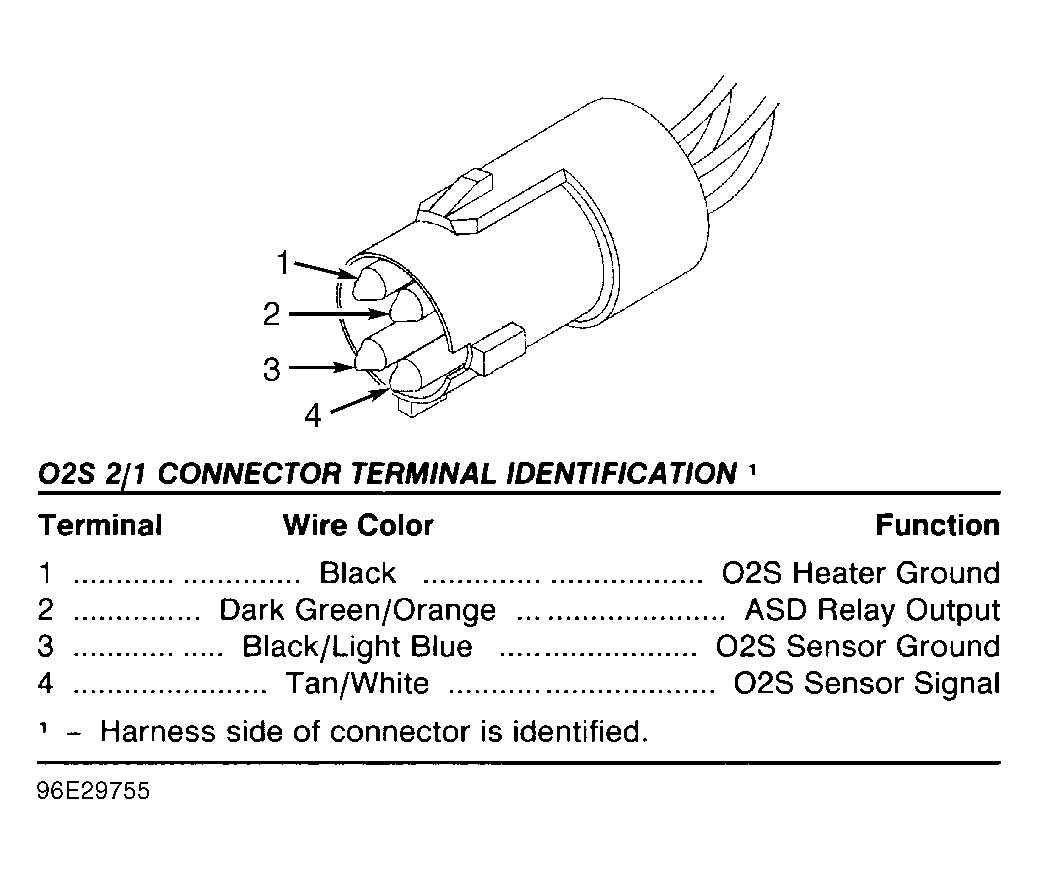

| O2S 2/1 Connector (Harness Side) | Fig 23 |

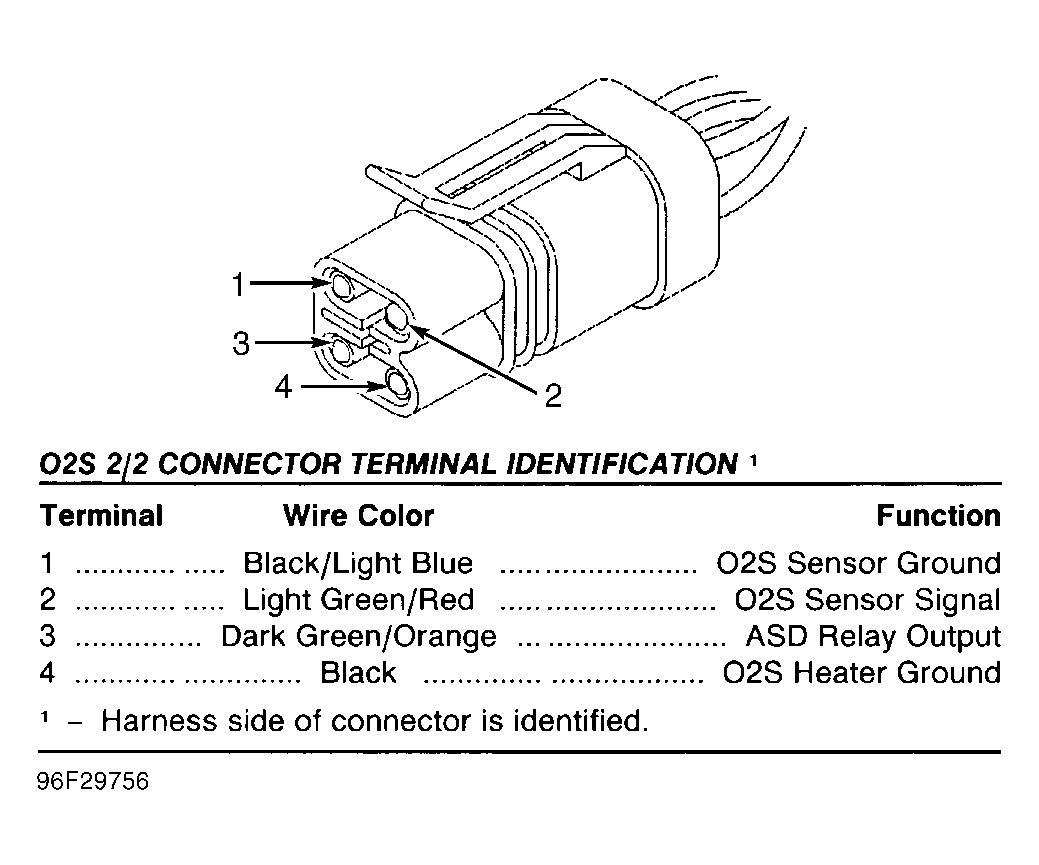

| O2S 2/2 Connector (Harness Side) | Fig 24 |
| Powertrain Control Module (PCM) Connector | Fig 25 |
| Speed Control Servo Connector | Fig 26 |
| Starter Relay Connector | Fig 27 |
| Throttle Position (TP) Sensor Connector | Fig 28 |
| Torque Converter Clutch (TCC) Connector | Fig 29 |
| Transmission Range Sensor Connector | Fig 30 |

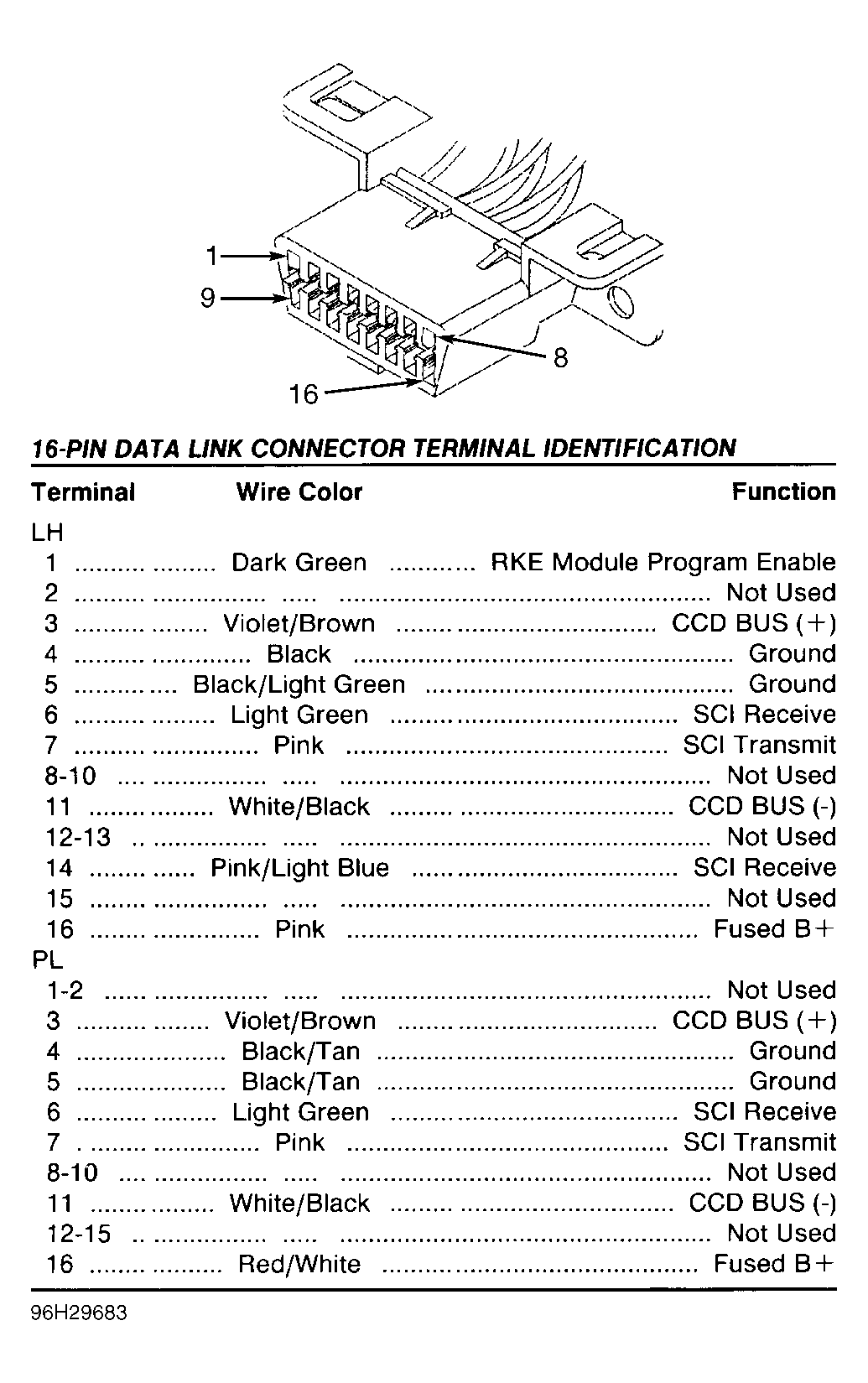

| 16-Pin Data Link Connector | Fig 31 |
