Using DVOM

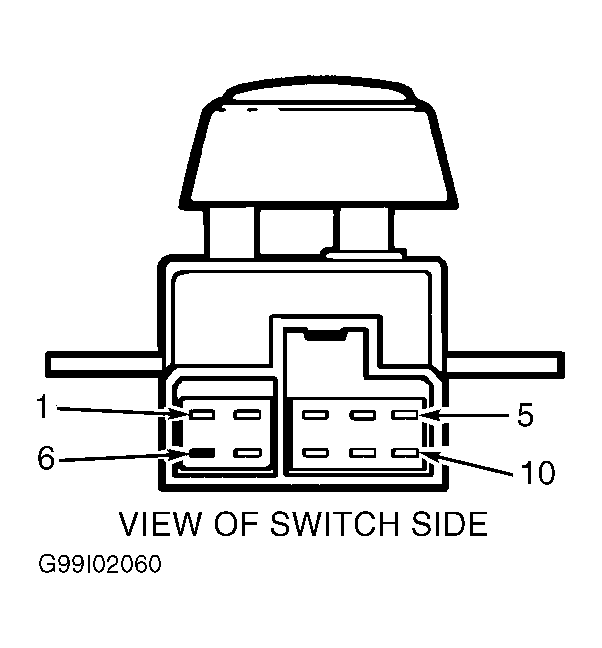

Remove power seat switch from mounting position. See POWER SEAT SWITCH under REMOVAL & INSTALLATION. Using a DVOM, check continuity between specified power seat switch terminals (component side). See POWER SEAT SWITCH CONTINUITY TEST table. See Fig 1 . If continuity does not exist between specified terminals as specified, replace power seat switch.
POWER SEAT SWITCH CONTINUITY TEST
| Switch Position | Left Seat Switch Terminals No. | Right Seat Switch Terminals No. |
|---|---|---|
| Off | ||
| 5 & 2 | 5 & 2 | |
| 5 & 3 | 5 & 3 | |
| 5 & 4 | 5 & 4 | |
| 5 & 6 | 5 & 6 | |
| 5 & 7 | 5 & 7 | |
| 5 & 8 | 5 & 8 | |
| 5 & 9 | 5 & 9 | |
| 5 & 10 | 5 & 10 | |
| Front Riser Up | ||
| 5 & 6 | 5 & 9 | |
| 1 & 9 | 1 & 6 | |
| Front Riser Down | ||
| 1 & 6 | 1 & 9 | |
| 5 & 9 | 5 & 6 | |
| Center Switch Forward | ||
| 1 & 10 | 1 & 10 | |
| 3 & 5 | 3 & 5 | |
| Center Switch Rearward | ||
| 1 & 3 | 1 & 3 | |
| 5 & 10 | 5 & 10 | |
| Rear Riser Up | ||
| 1 & 8 | 1 & 7 | |
| 5 & 7 | 5 & 8 | |
| Rear Riser Down | ||
| 1 & 7 | 1 & 8 | |
| 5 & 8 | 5 & 7 | |
| Recliner Up | ||
| 1 & 4 | 1 & 4 | |
| 2 & 5 | 2 & 5 | |
| Recliner Down | ||
| 1 & 2 | 1 & 2 | |
| 4 & 5 | 4 & 5 | |
