Connector Identification
CONNECTOR IDENTIFICATION DIRECTORY
| Connector | Illustration | |
|---|---|---|

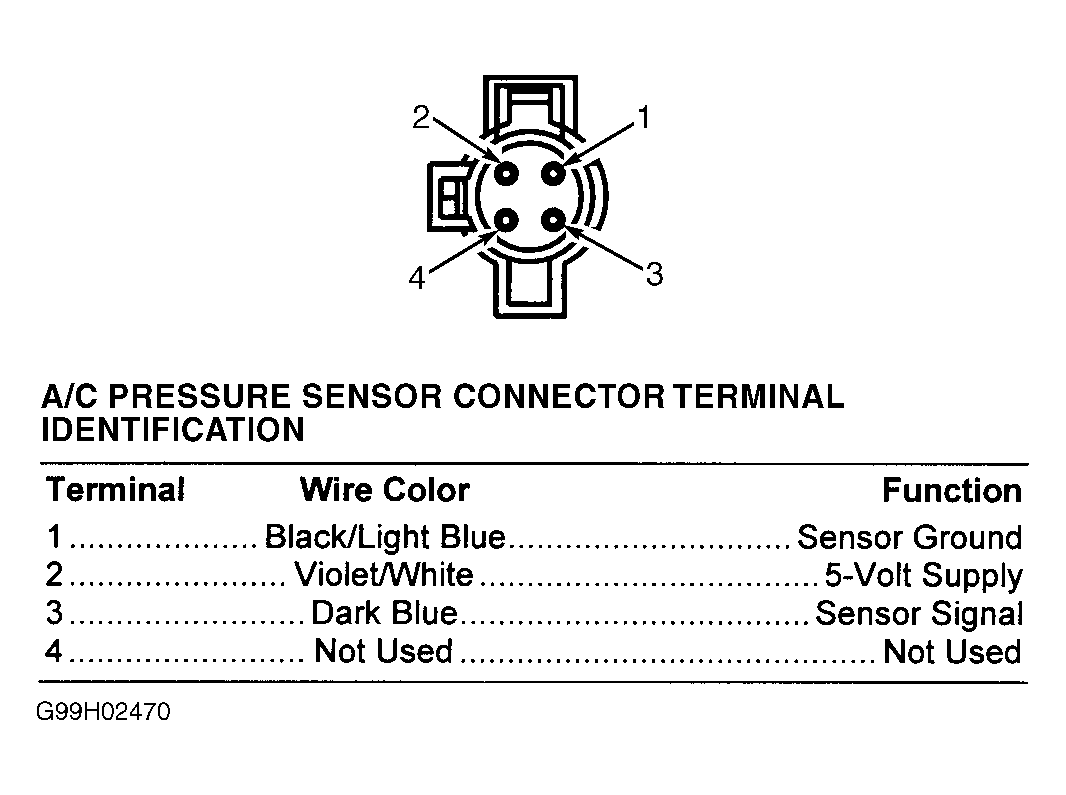

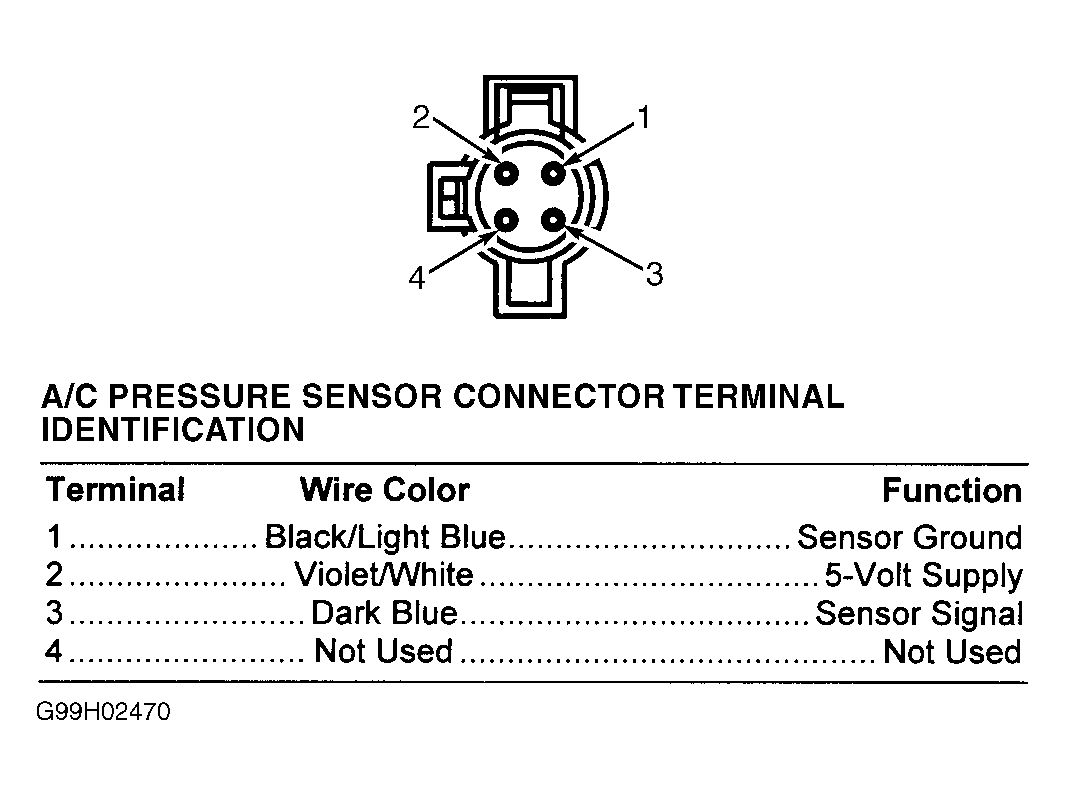

| A/C Pressure Sensor | Fig 1 | |

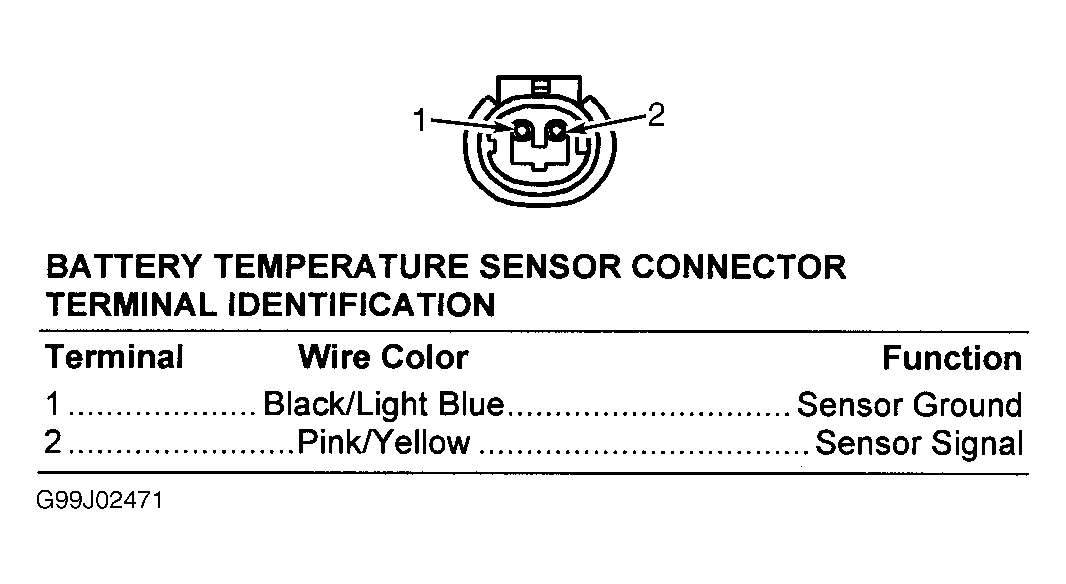

| Battery Temperature Sensor | Fig 2 | |

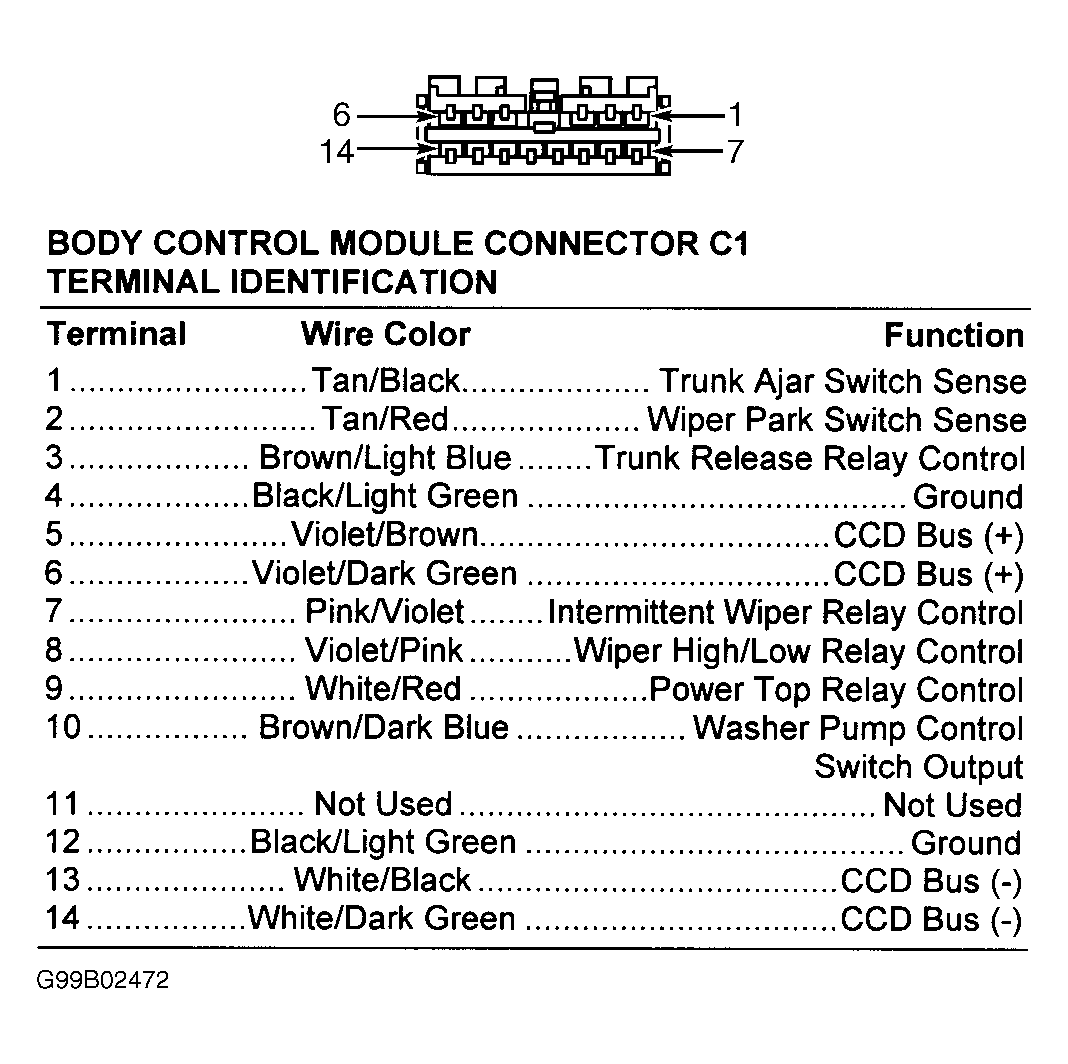

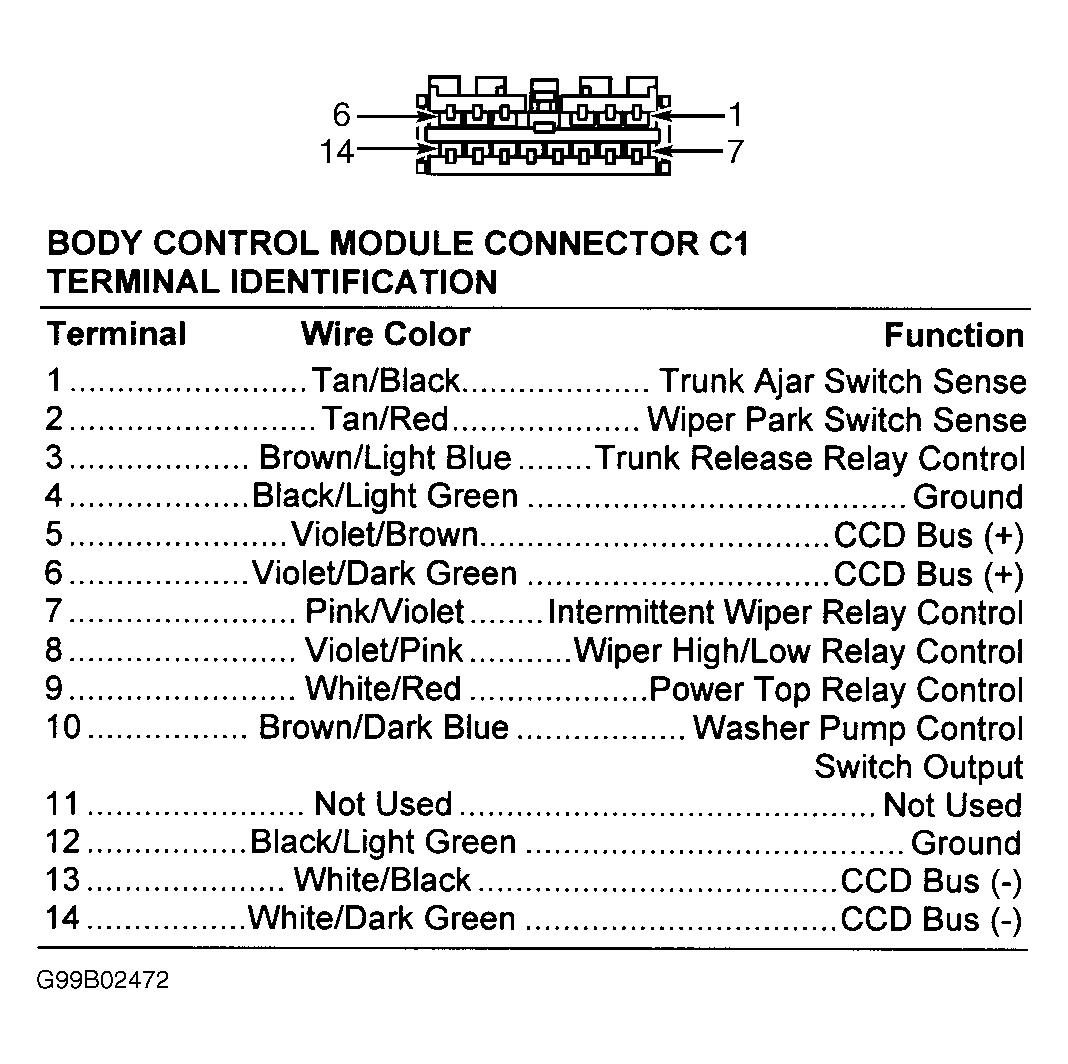

| Body Control Module Connector C1 | Fig 3 | |

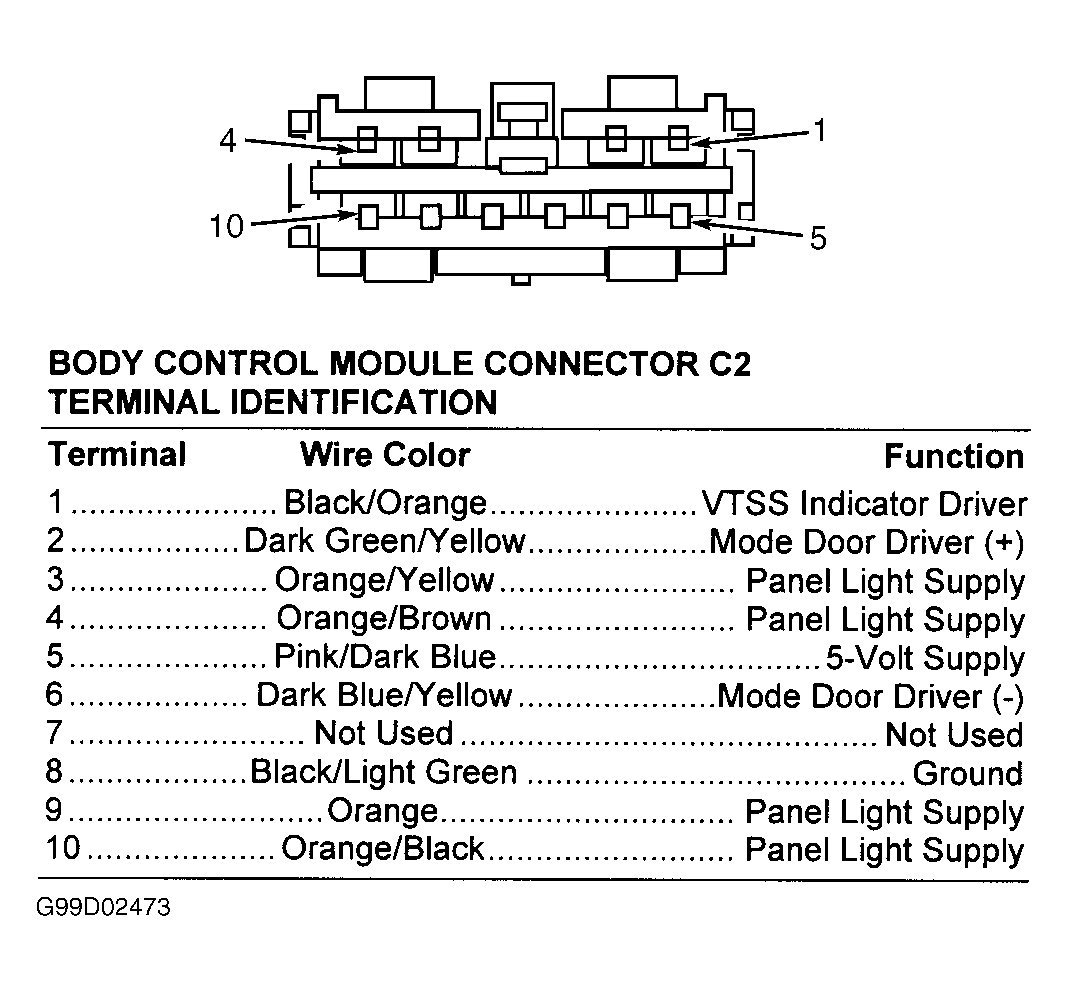

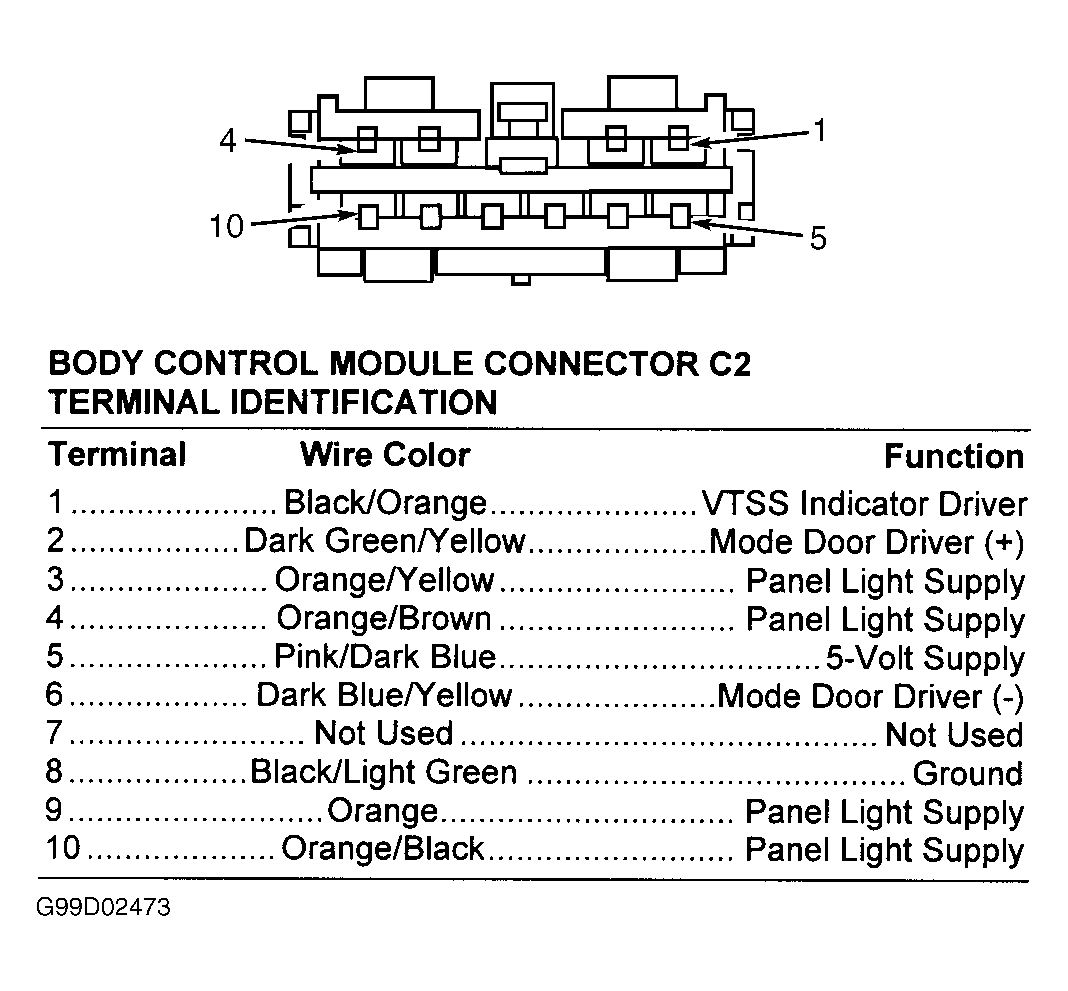

| Body Control Module Connector C2 | Fig 4 | |

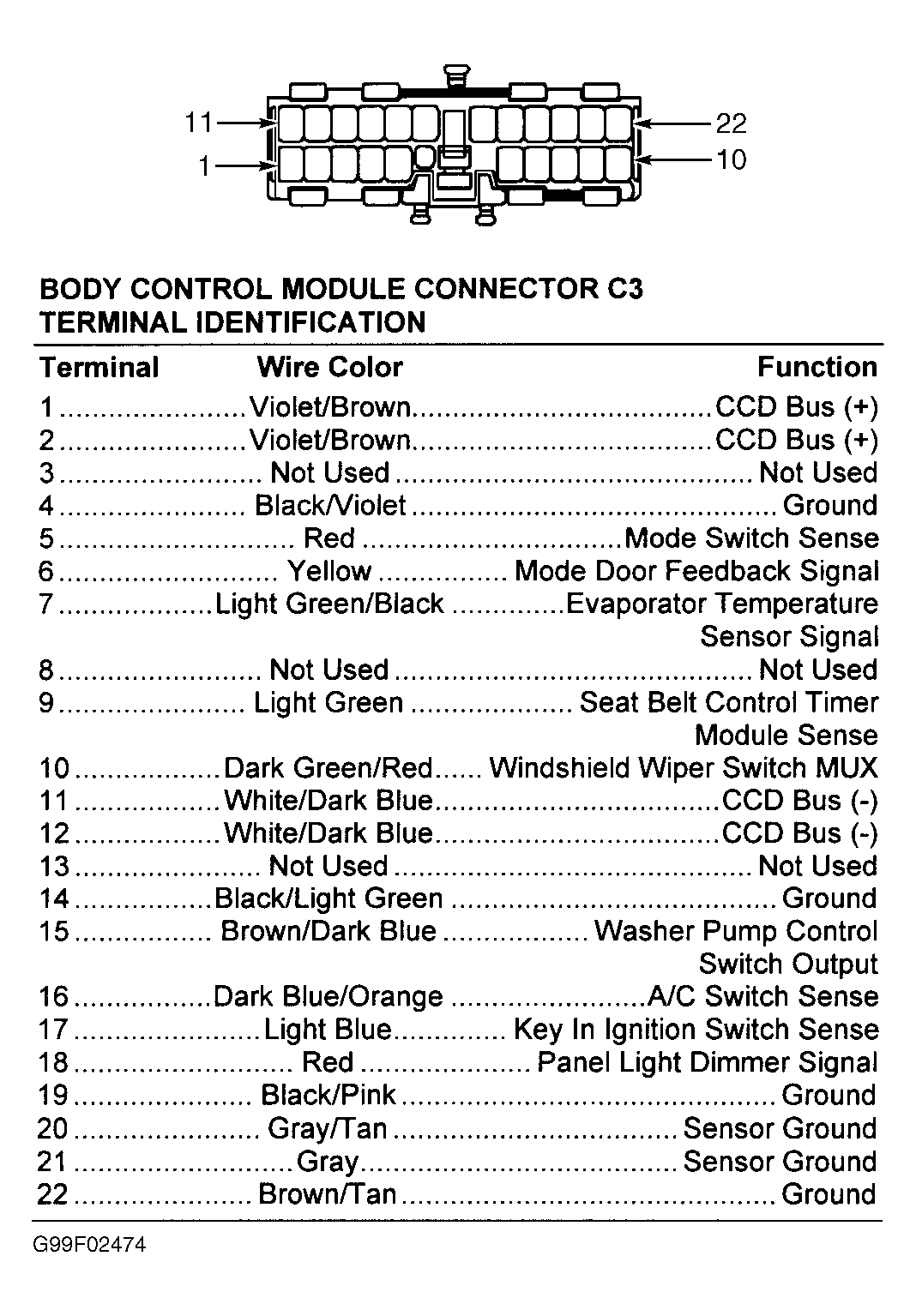

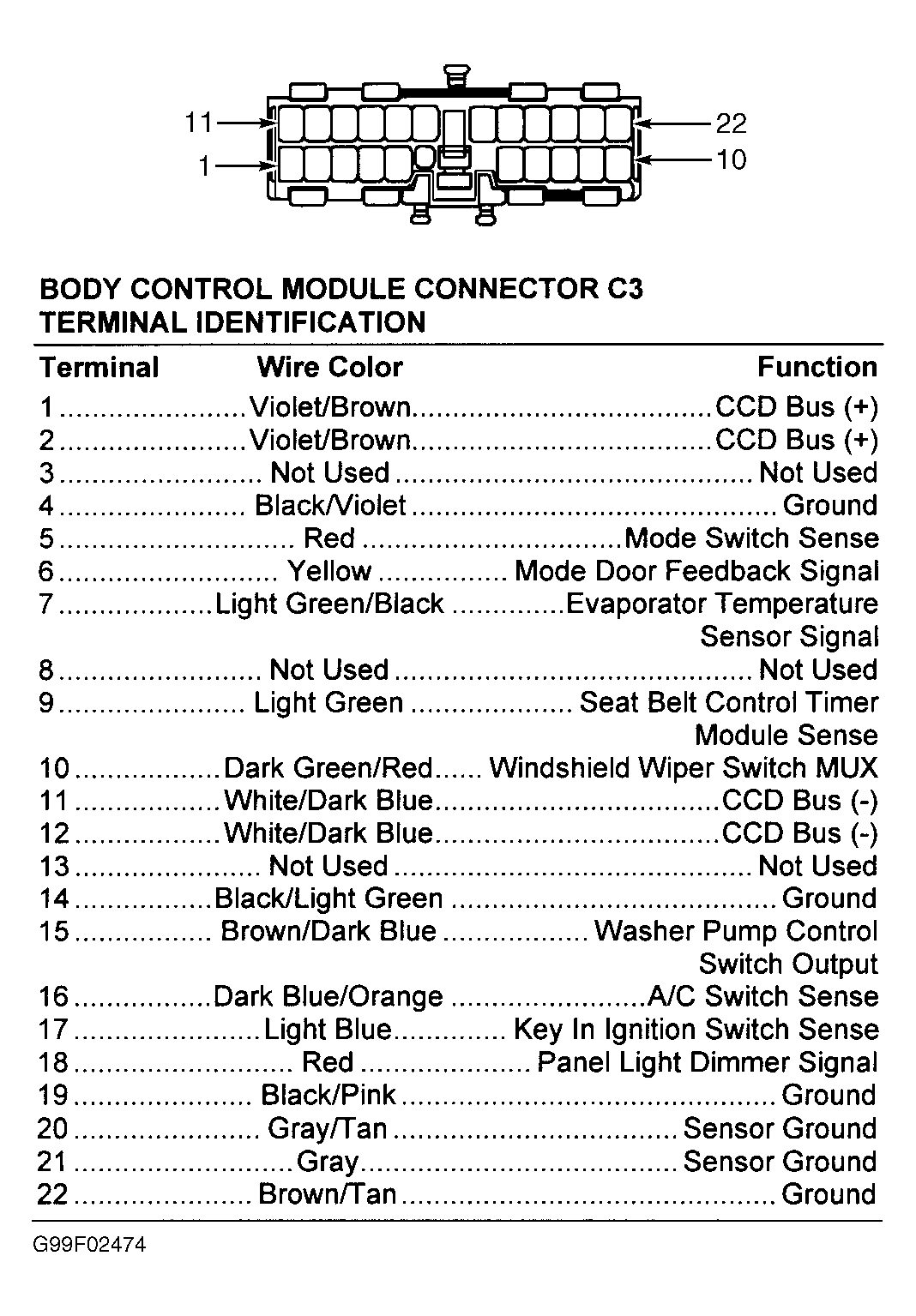

| Body Control Module Connector C3 | Fig 5 | |

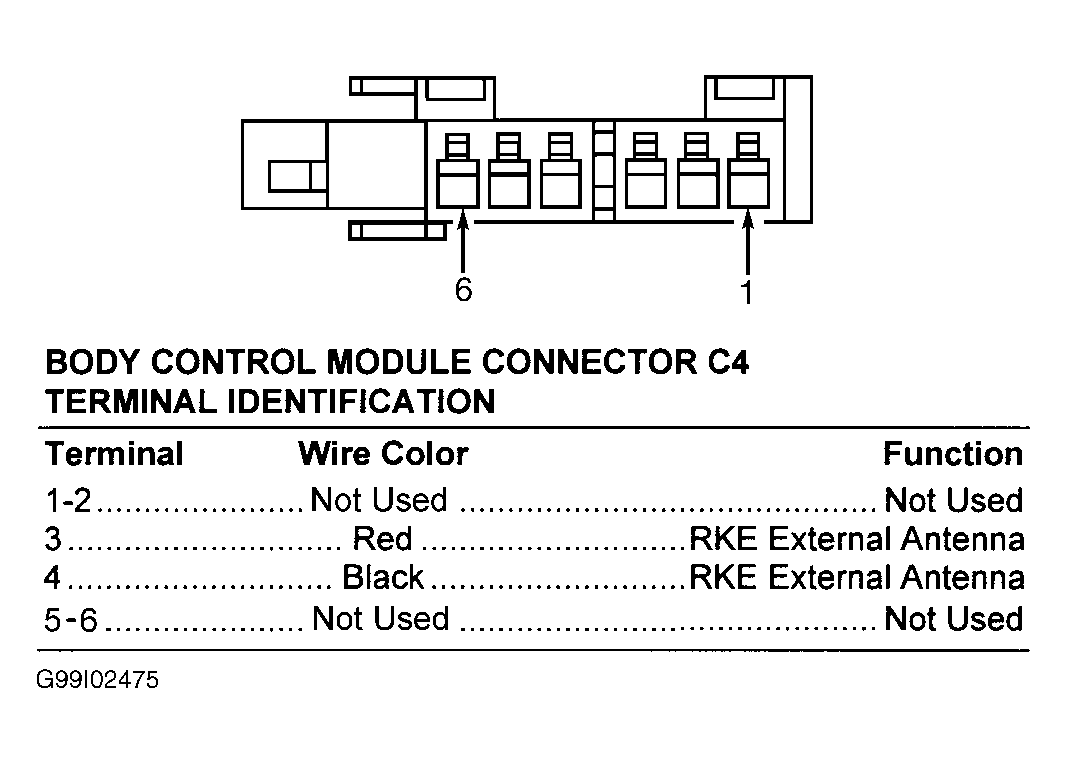

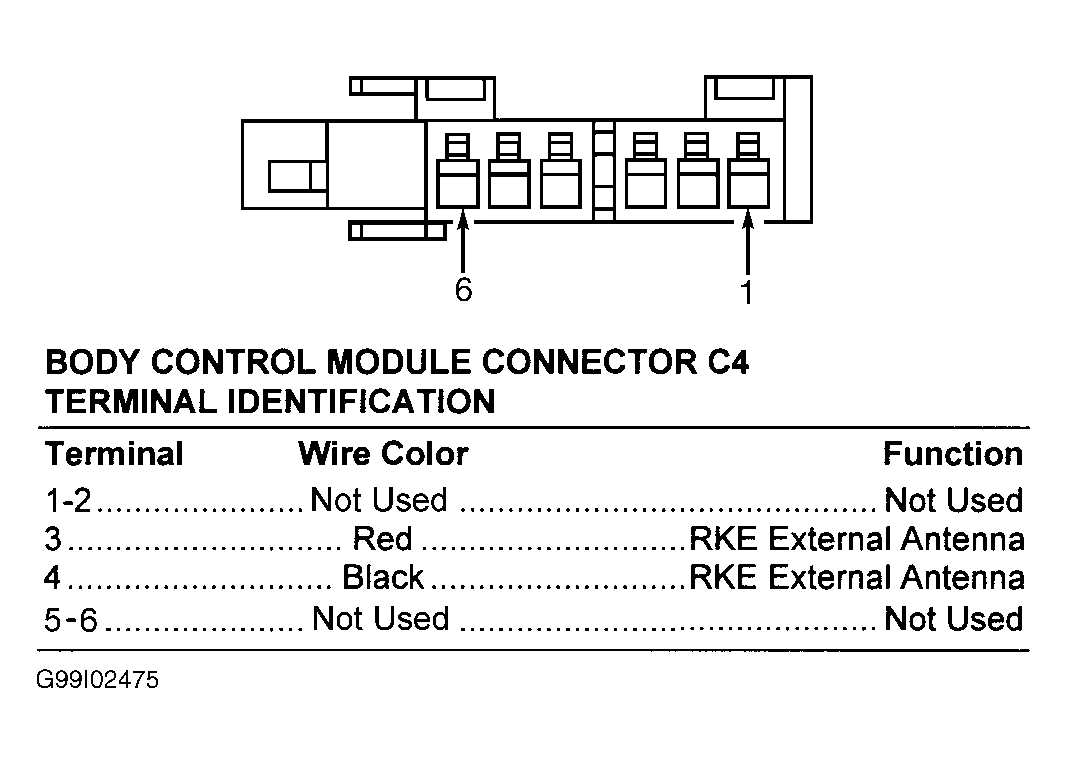

| Body Control Module Connector C4 | Fig 6 | |

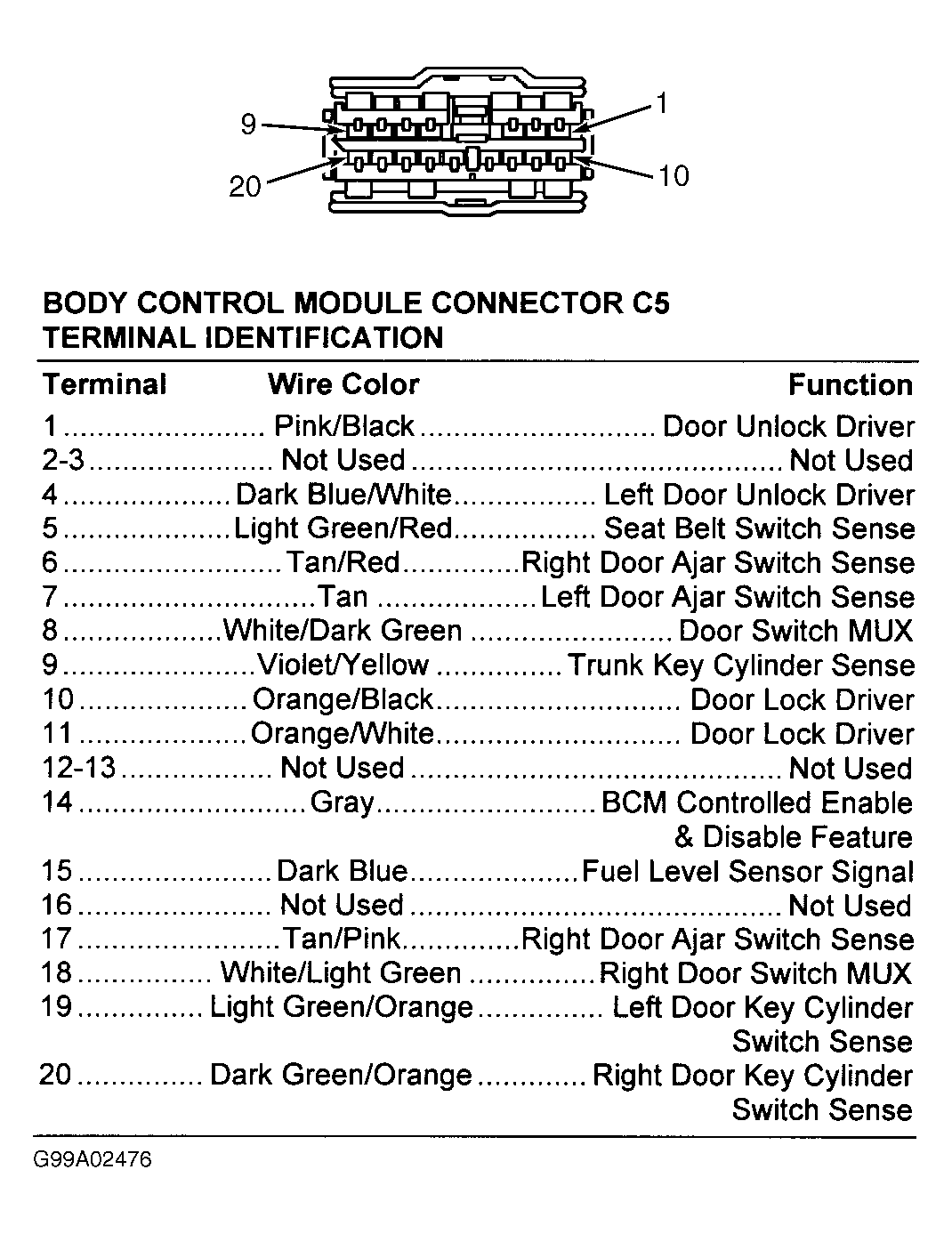

| Body Control Module Connector C5 | Fig 7 | |

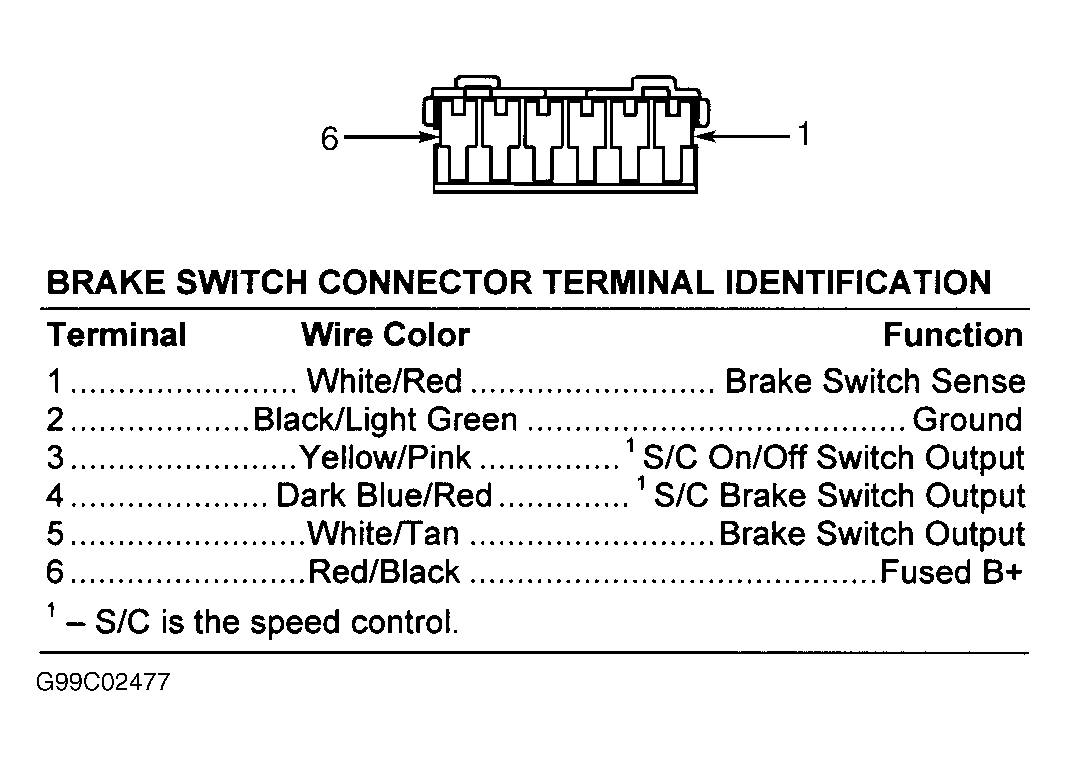

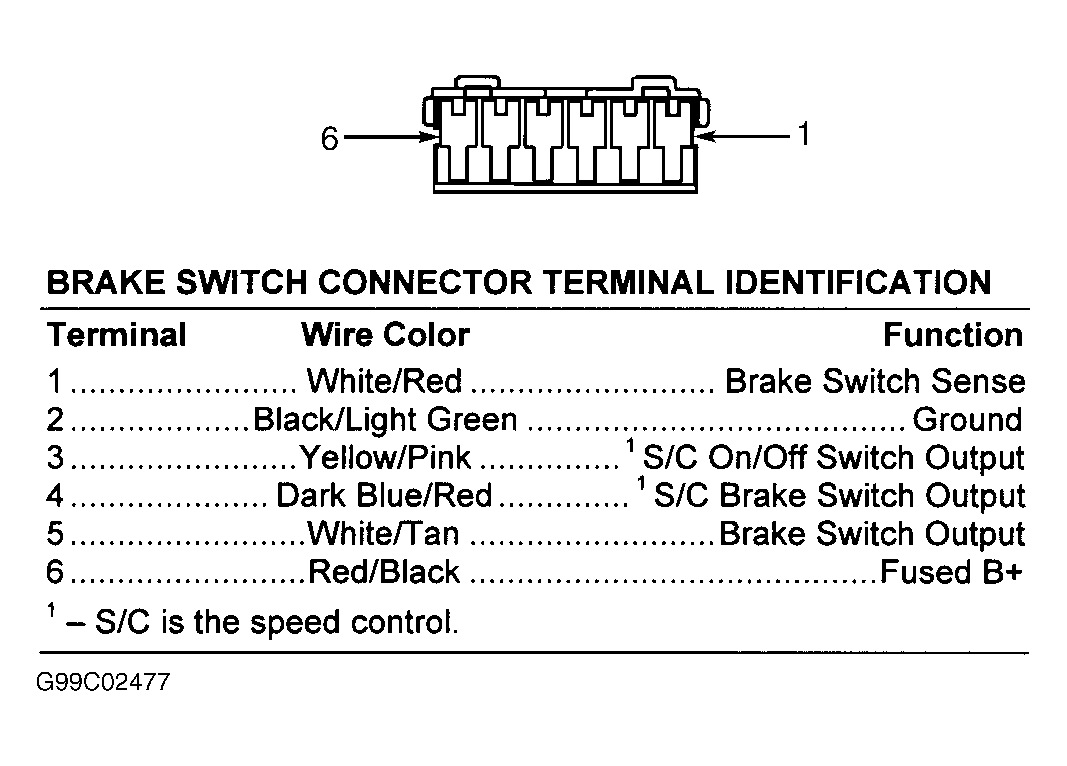

| Brake Switch | Fig 8 | |

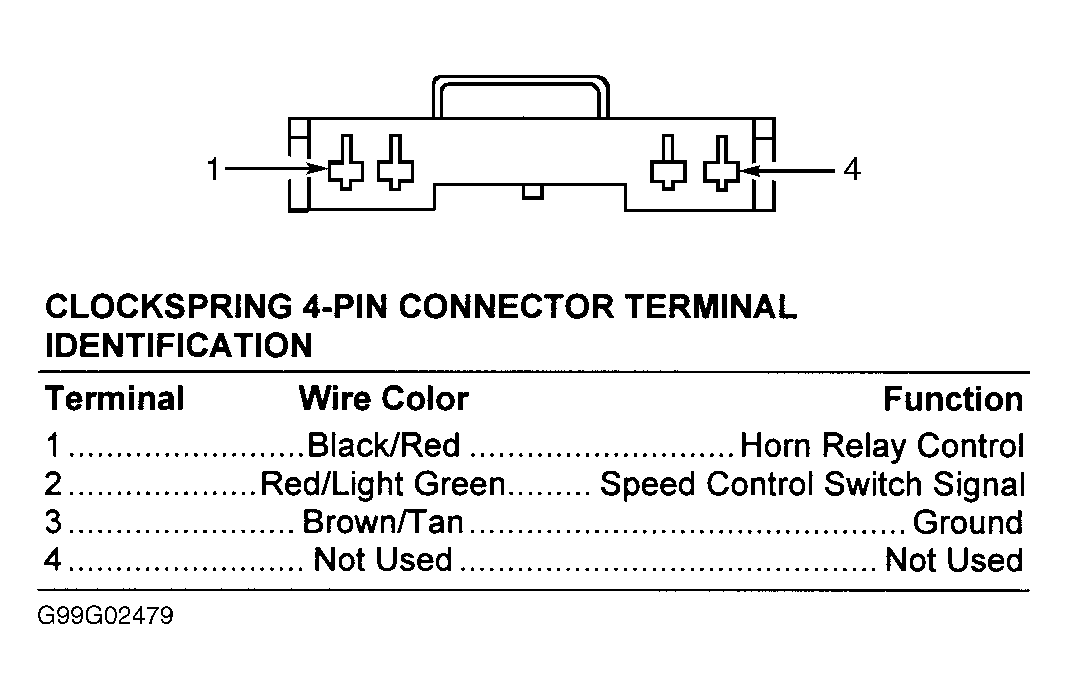

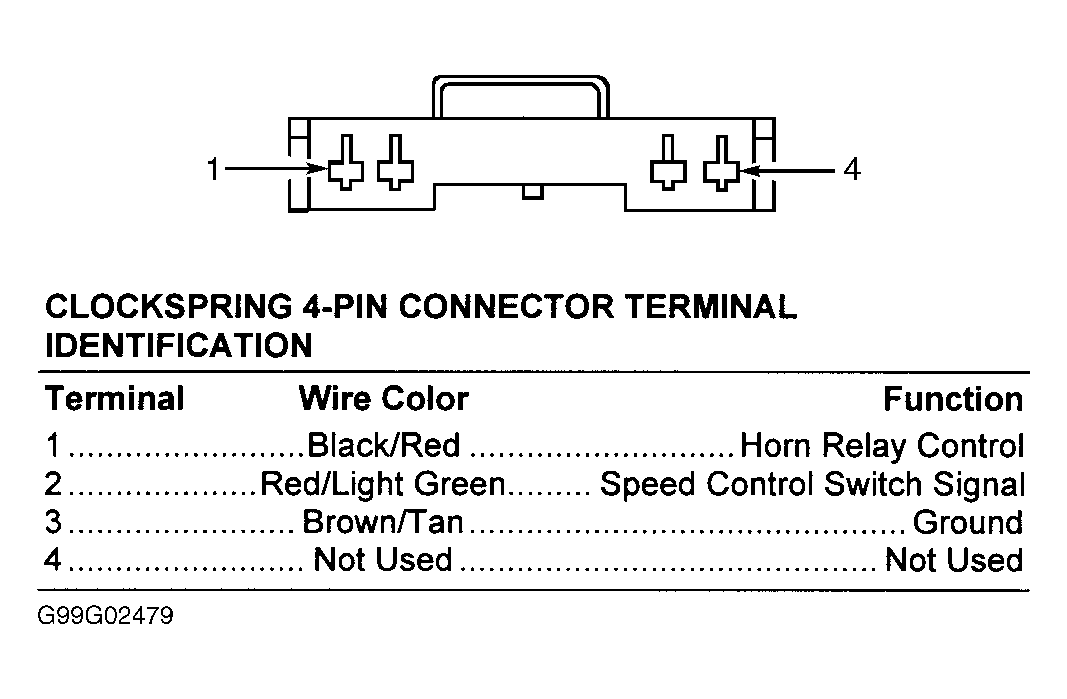

| Clockspring 4-Pin Connector | Fig 9 | |

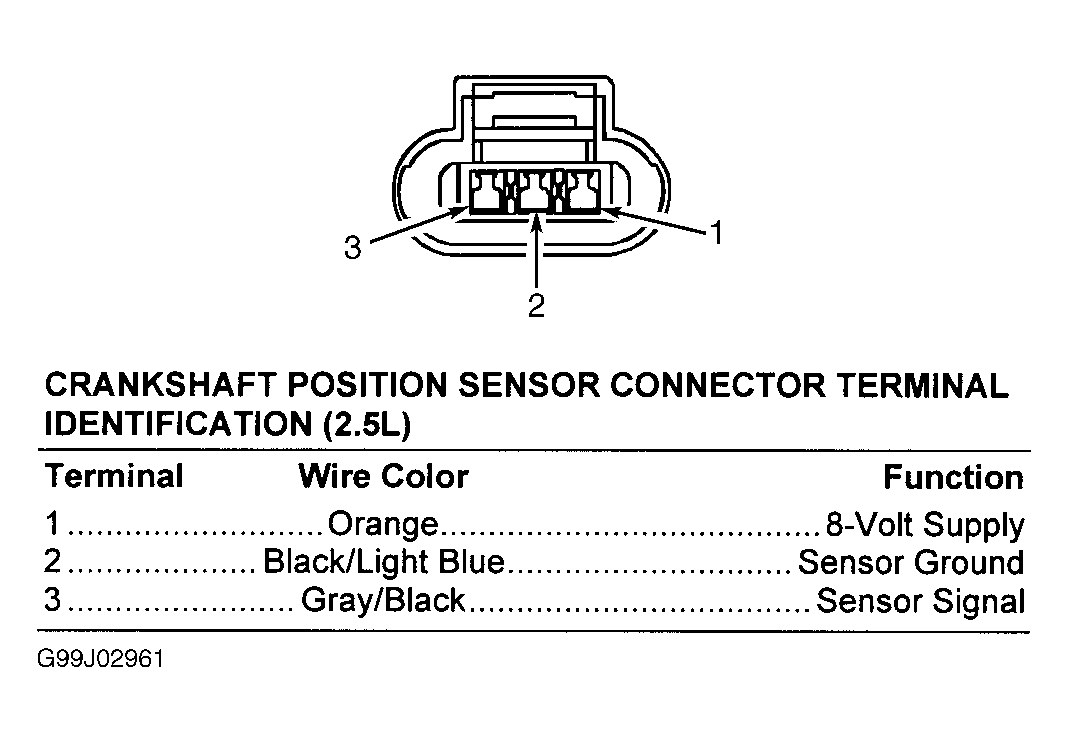

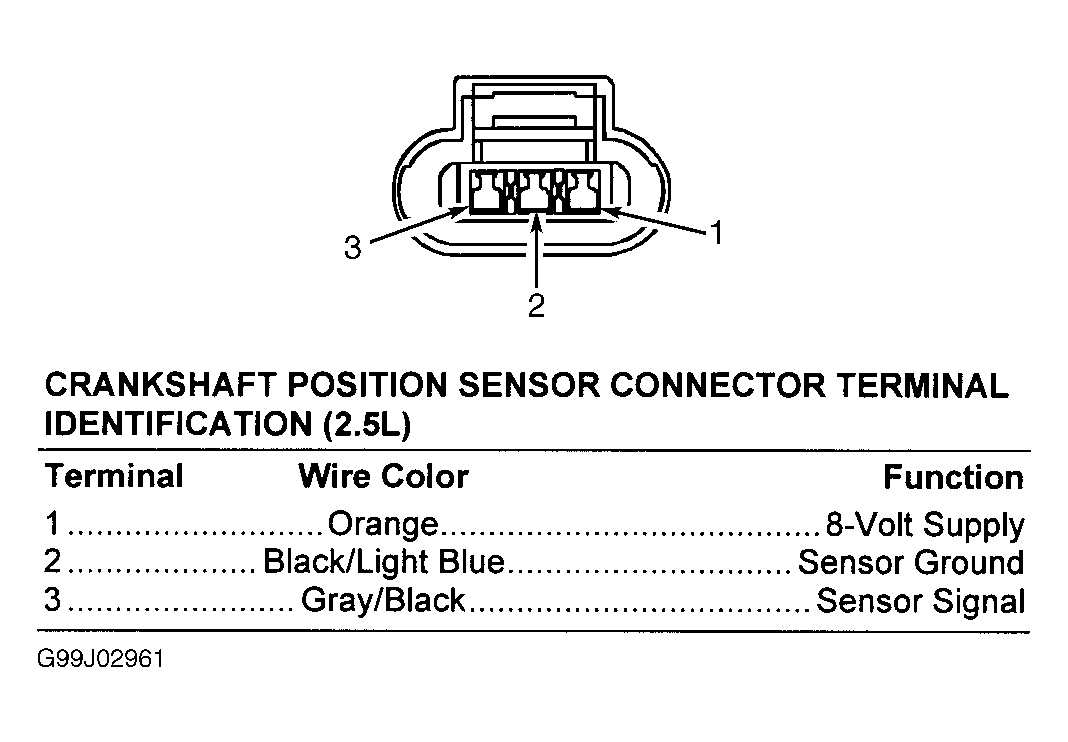

| Crankshaft Position Sensor |
Fig 10 | |

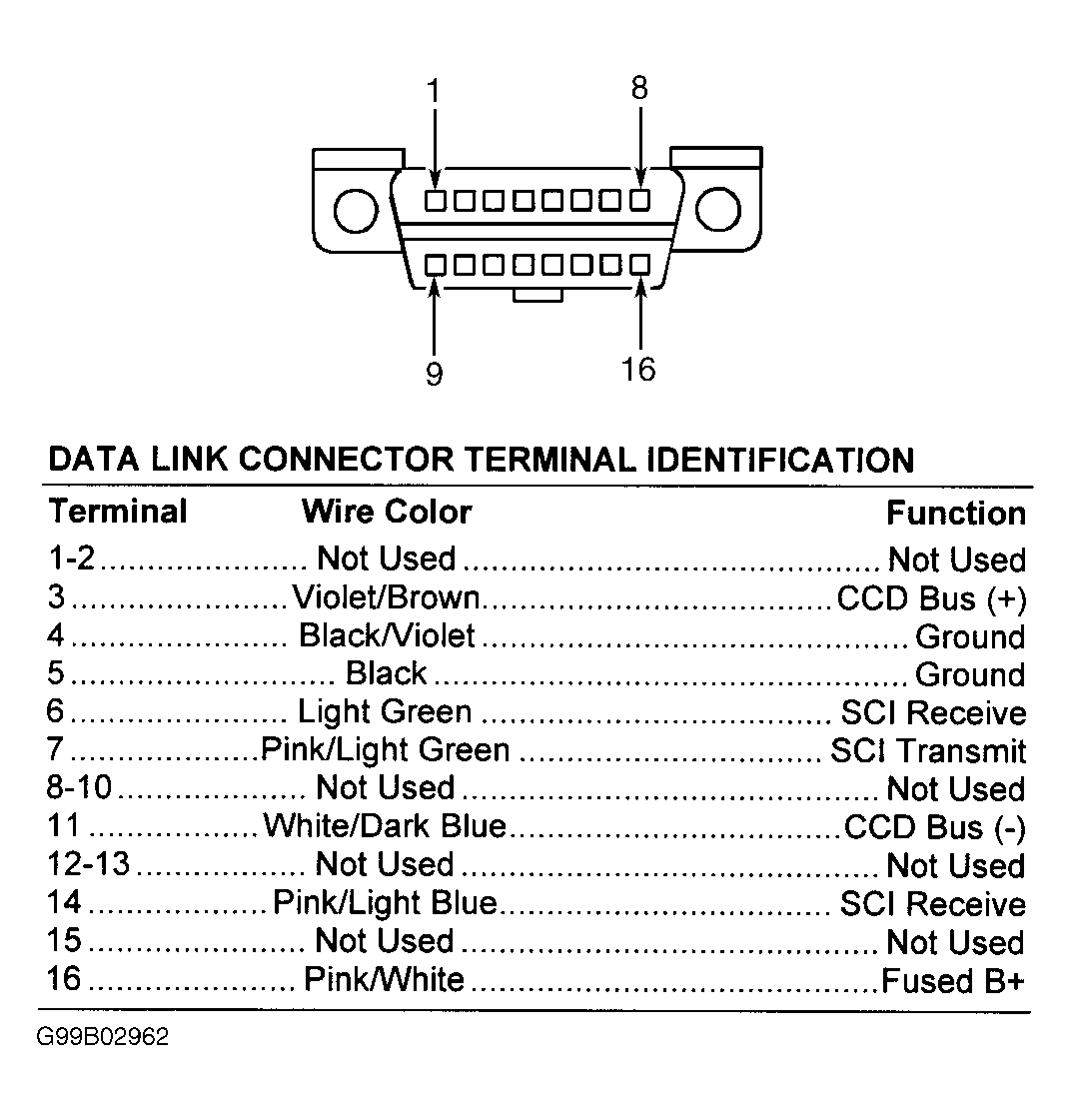

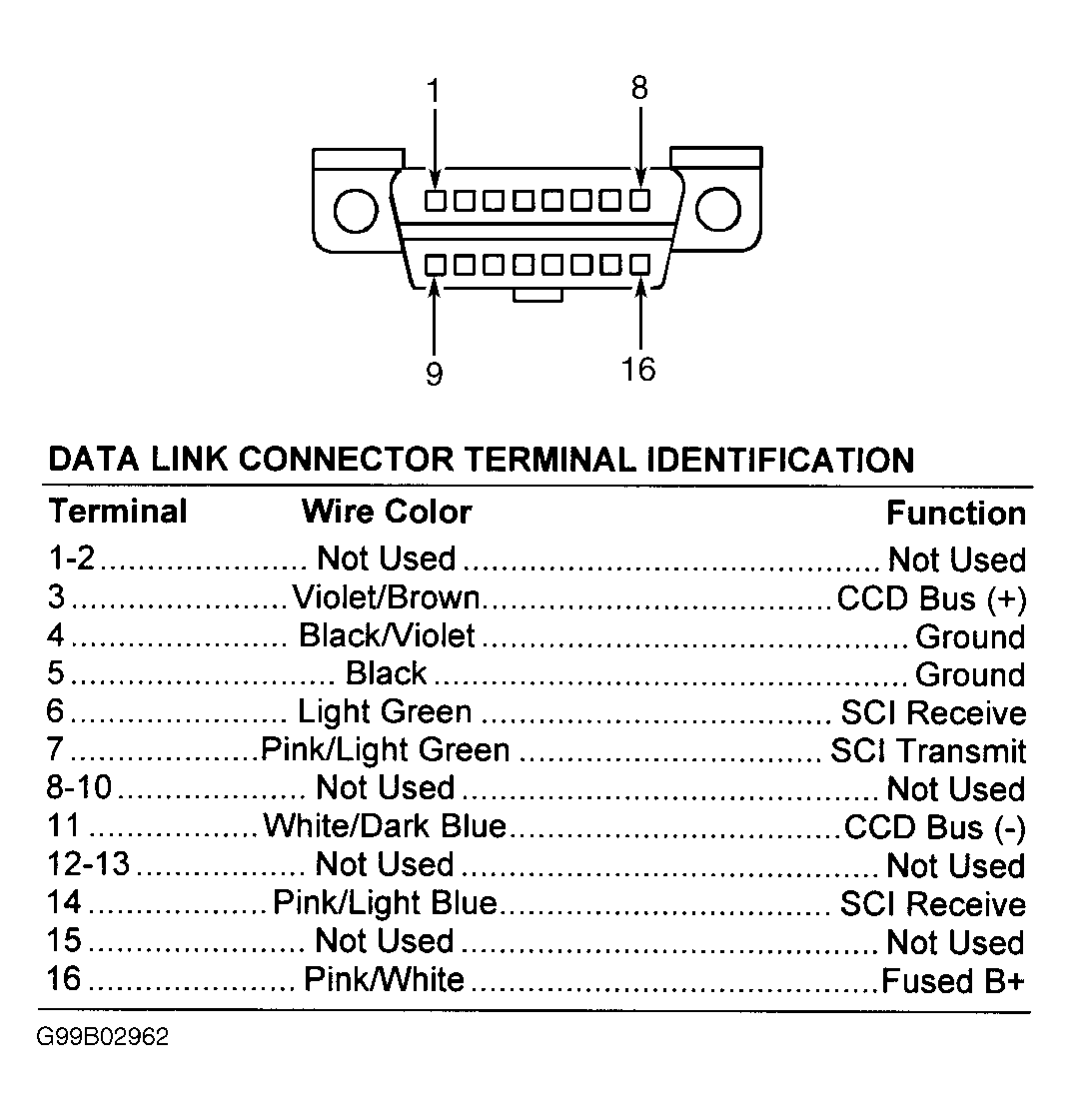

| Data Link Connector | Fig 11 | |
| Distributor Connector | ||

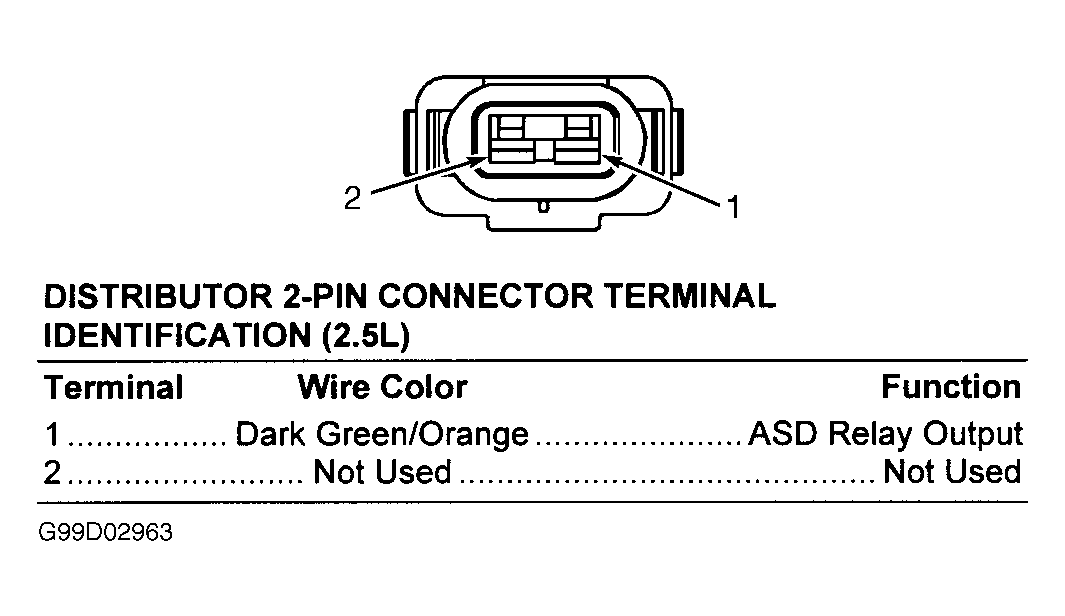

| 2-Pin Connector | Fig 12 | |

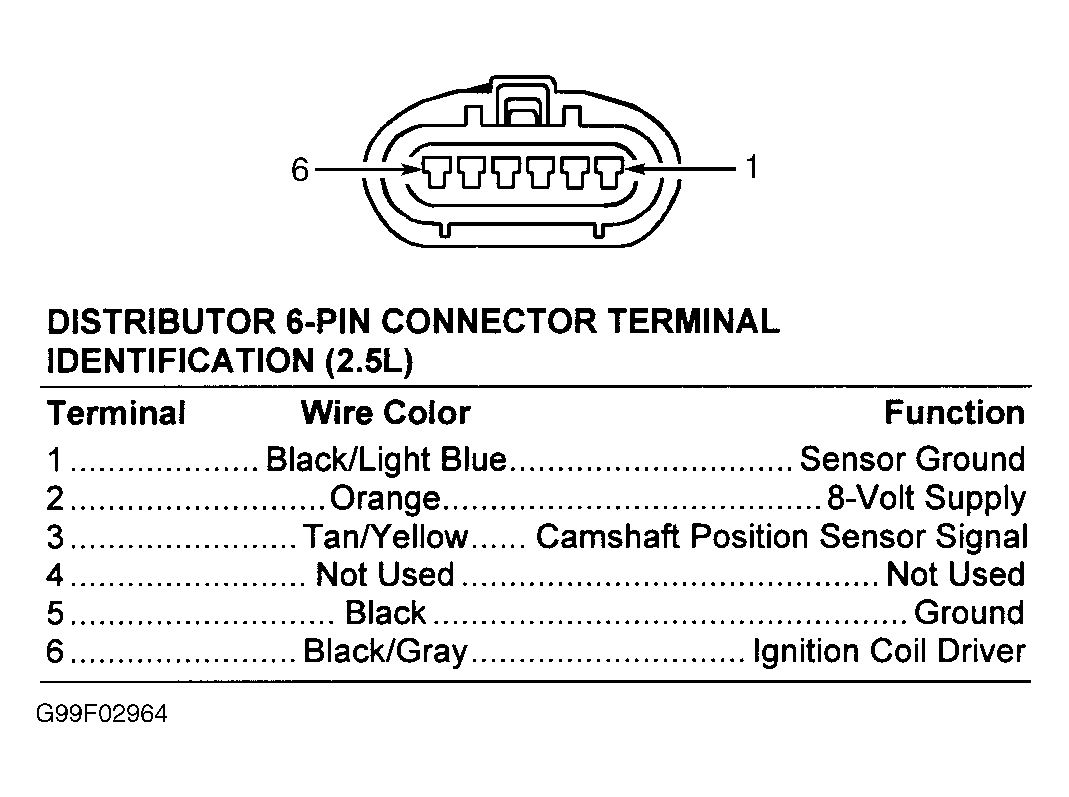

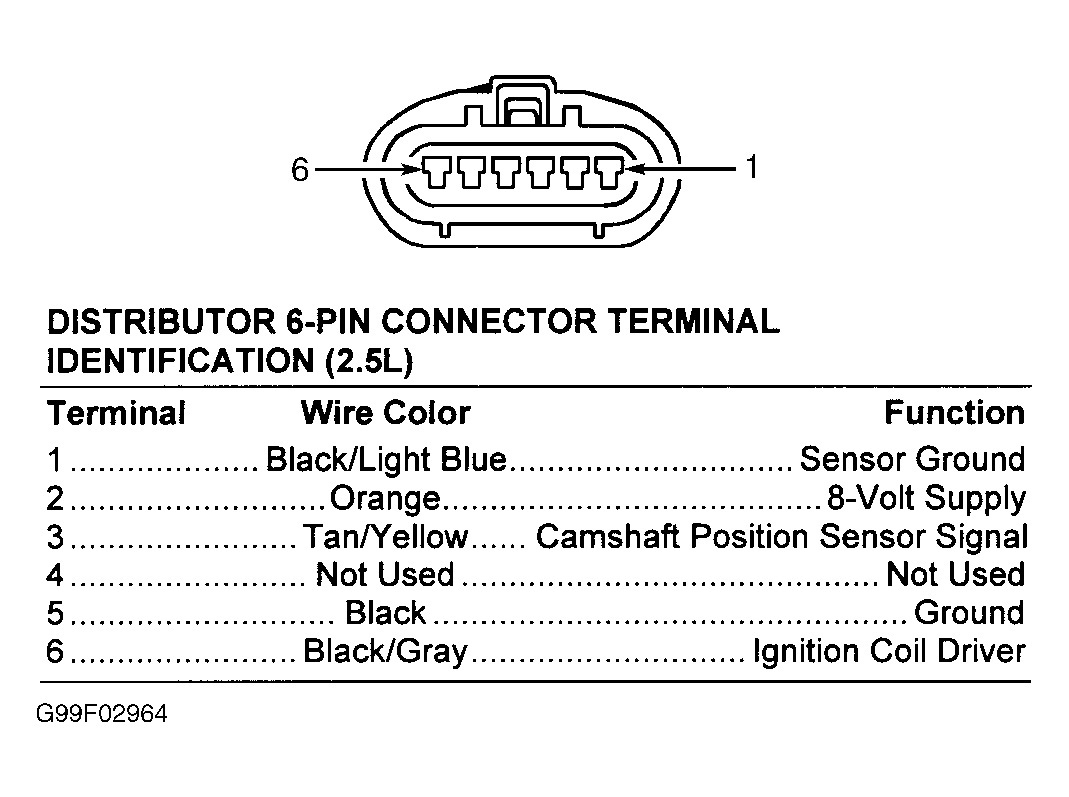

| 6-Pin Connector | Fig 13 | |

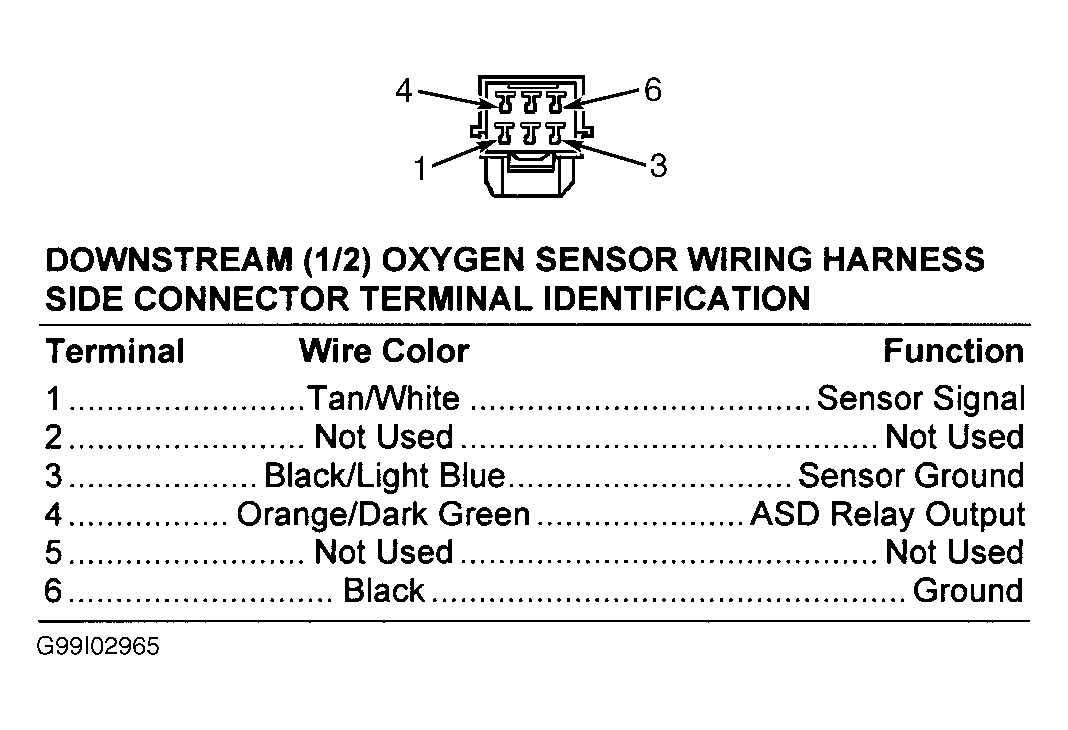

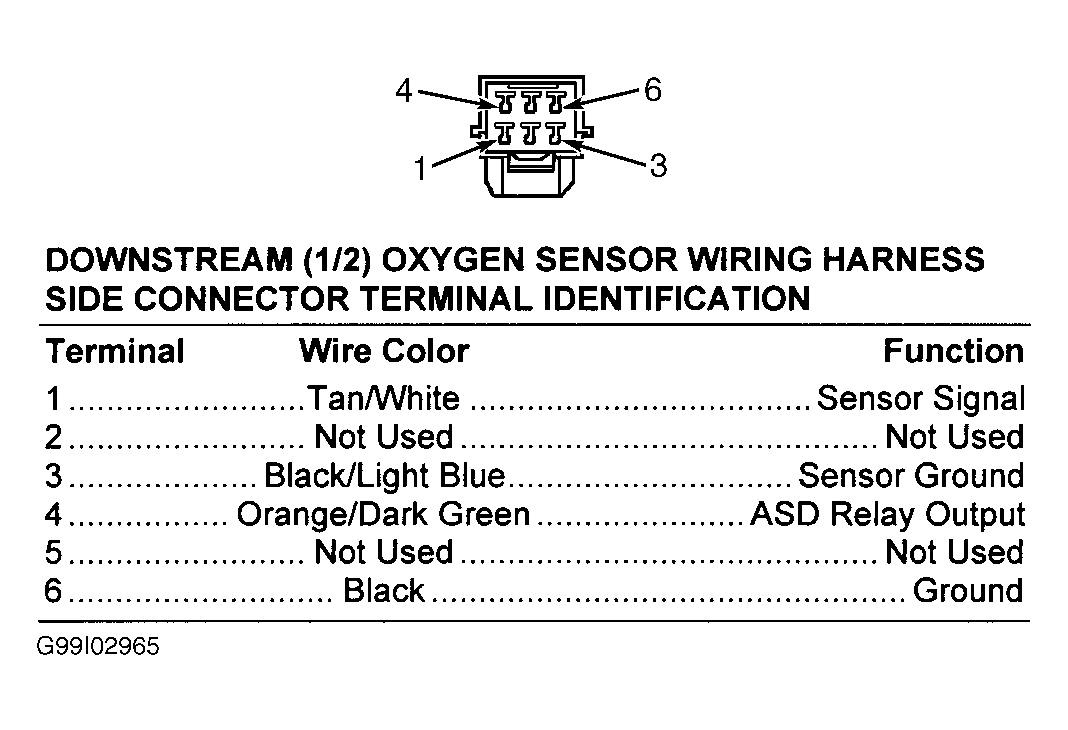

| Downstream (1/2) Oxygen Sensor | Fig 14 | |

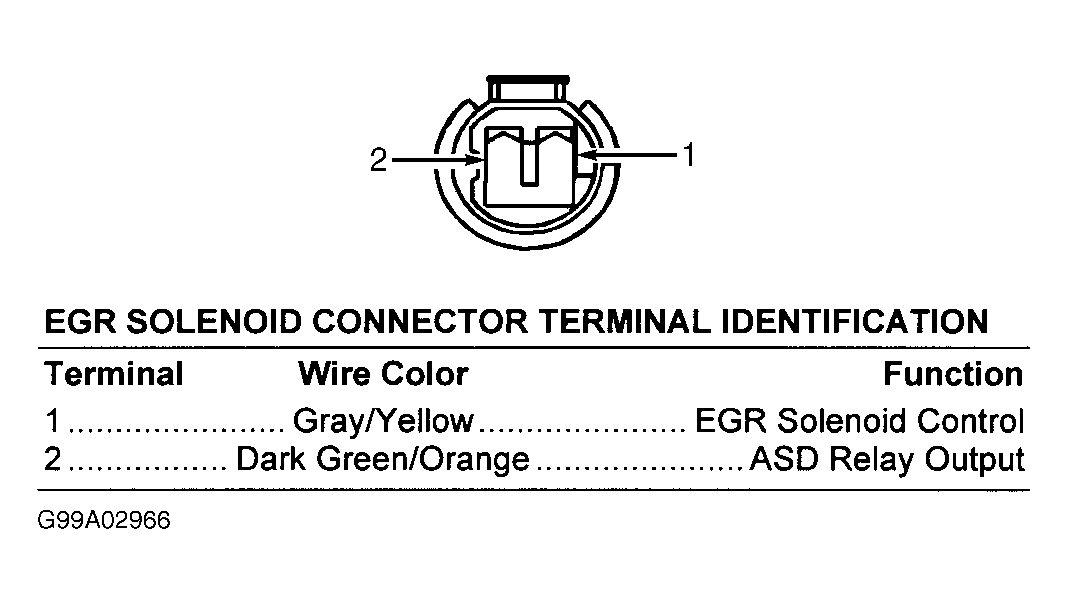

| EGR Solenoid | Fig 15 | |

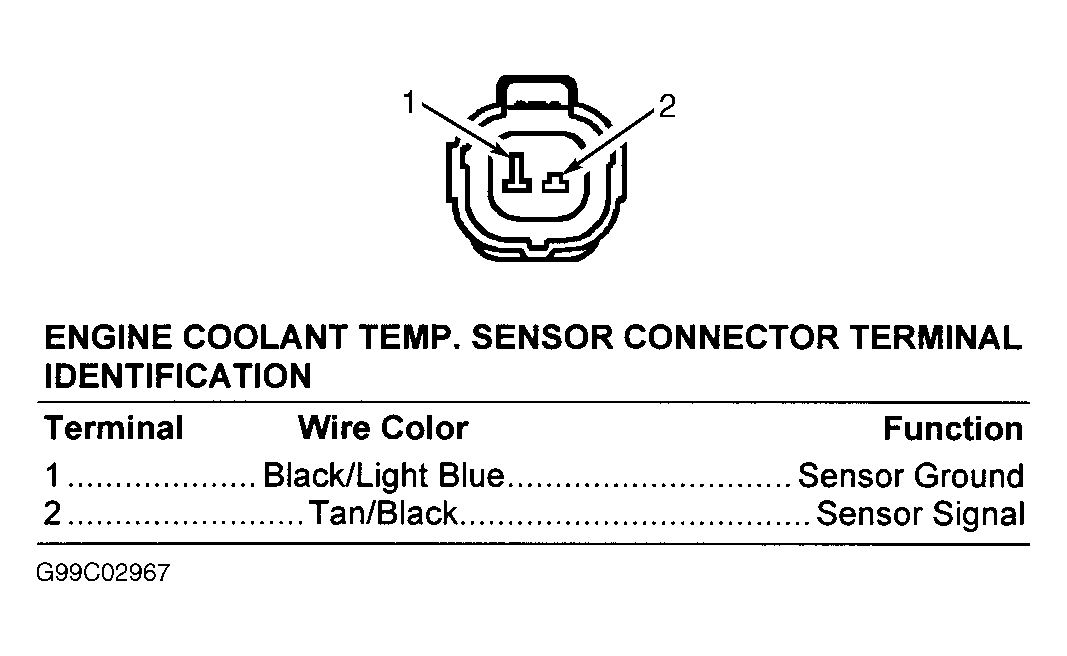

| Engine Coolant Temperature Sensor | Fig 16 | |

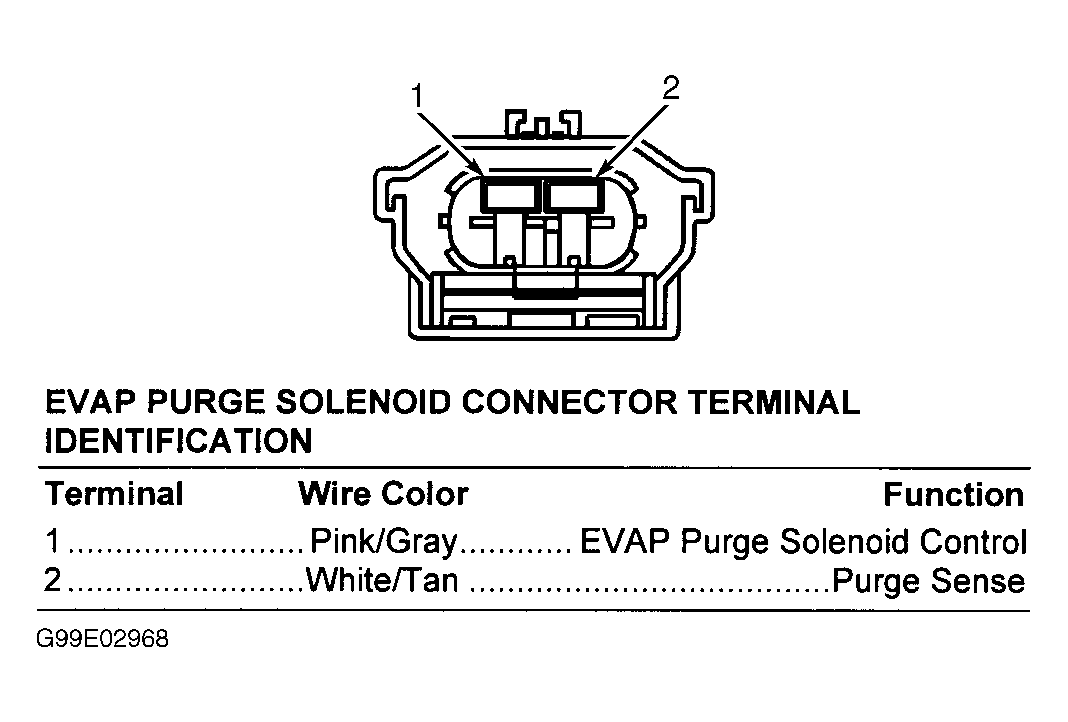

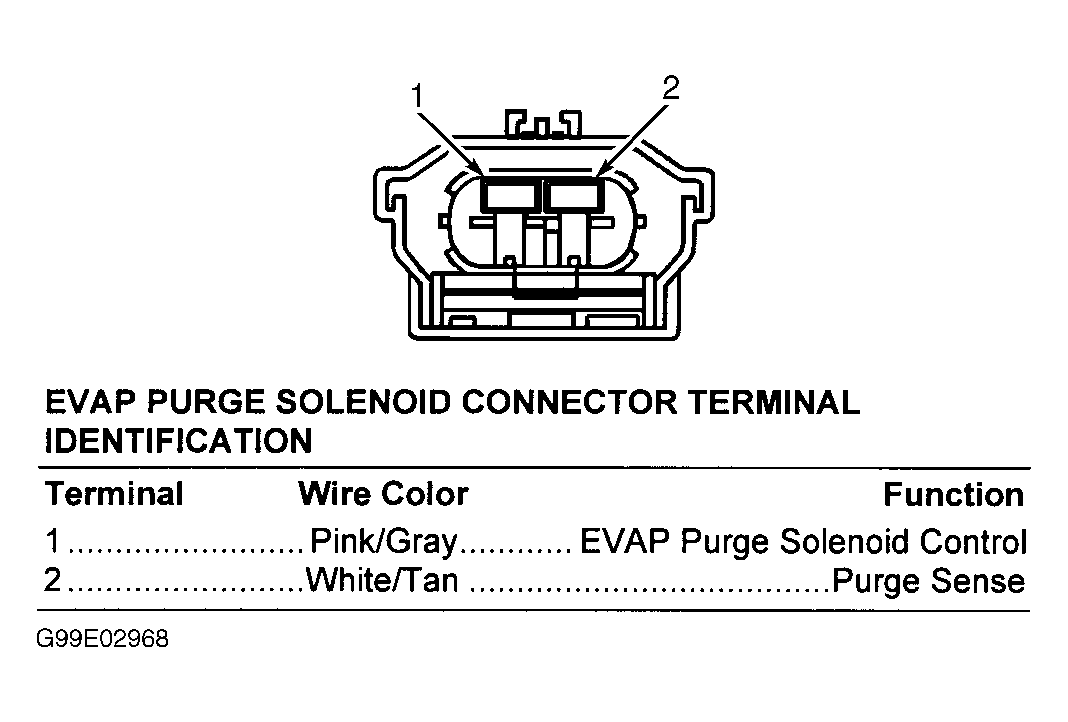

| EVAP Purge Solenoid | Fig 17 | |

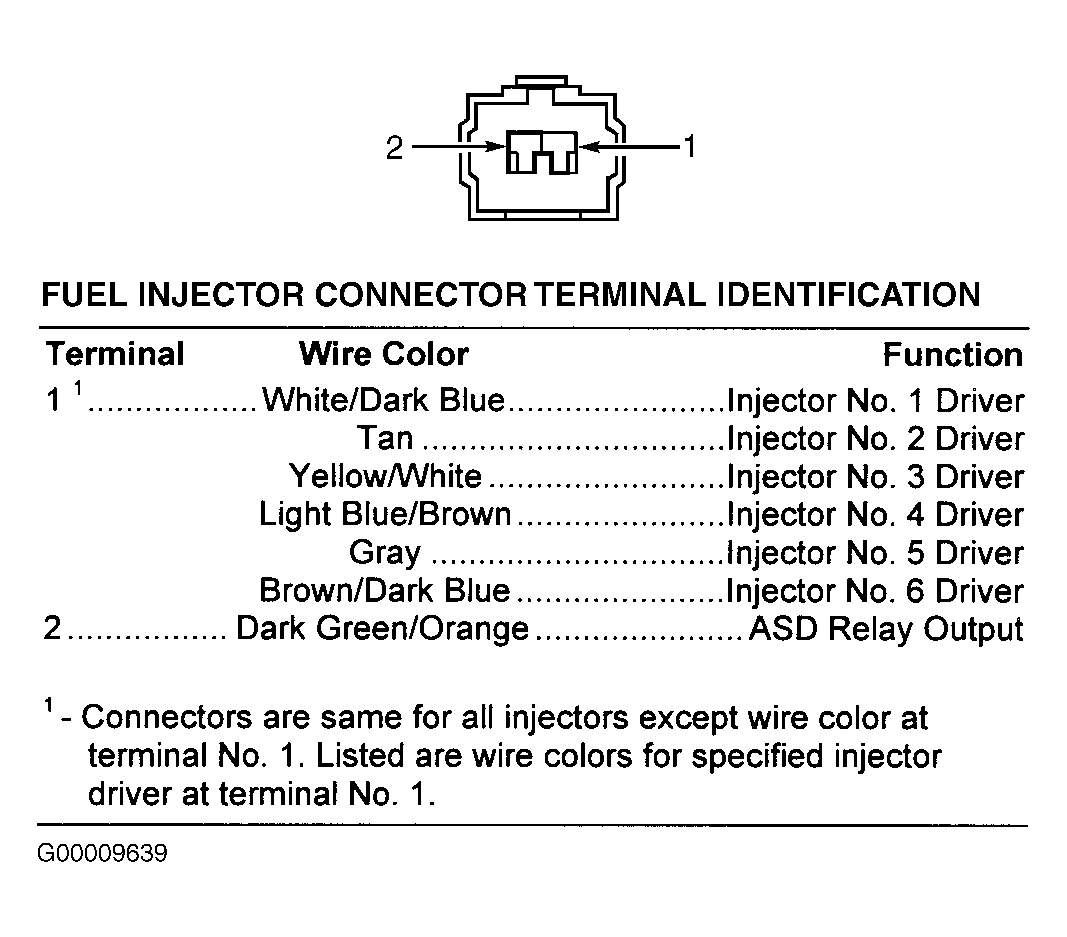

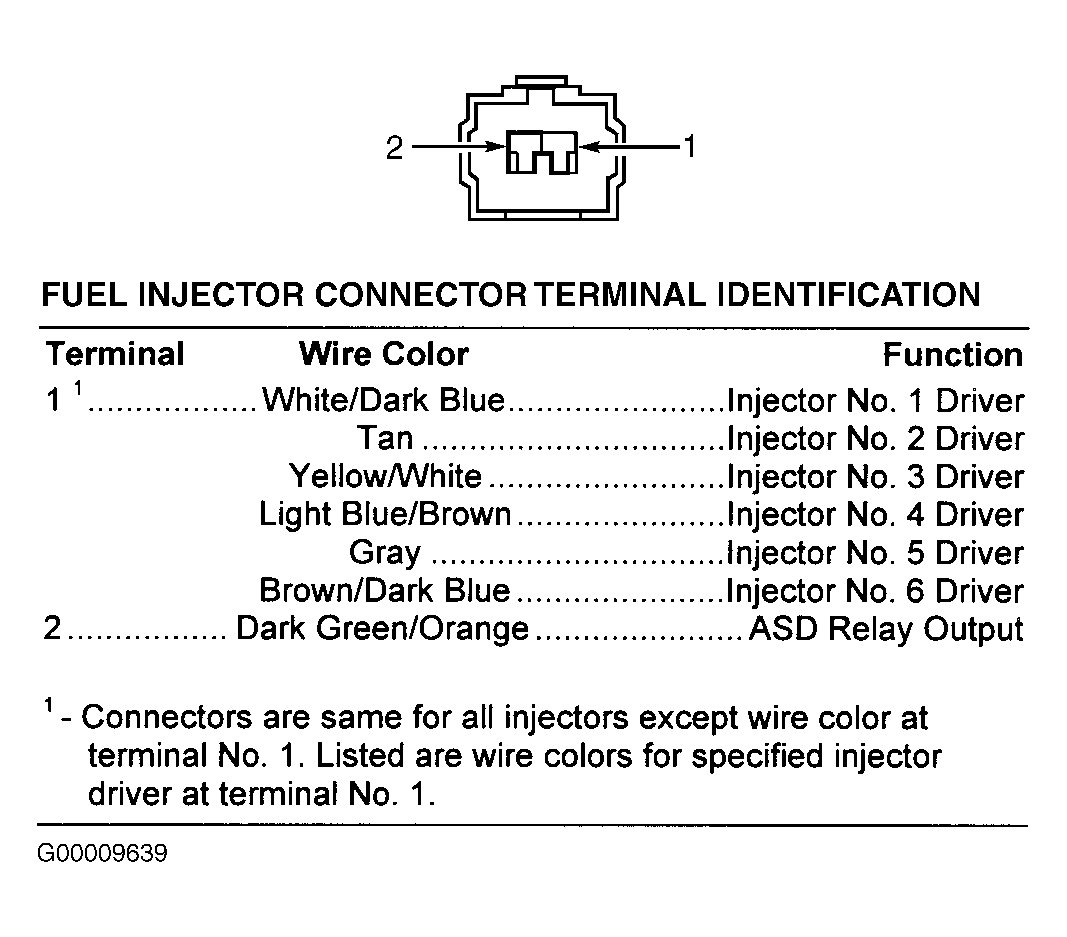

| Fuel Injector | Fig 18 | |

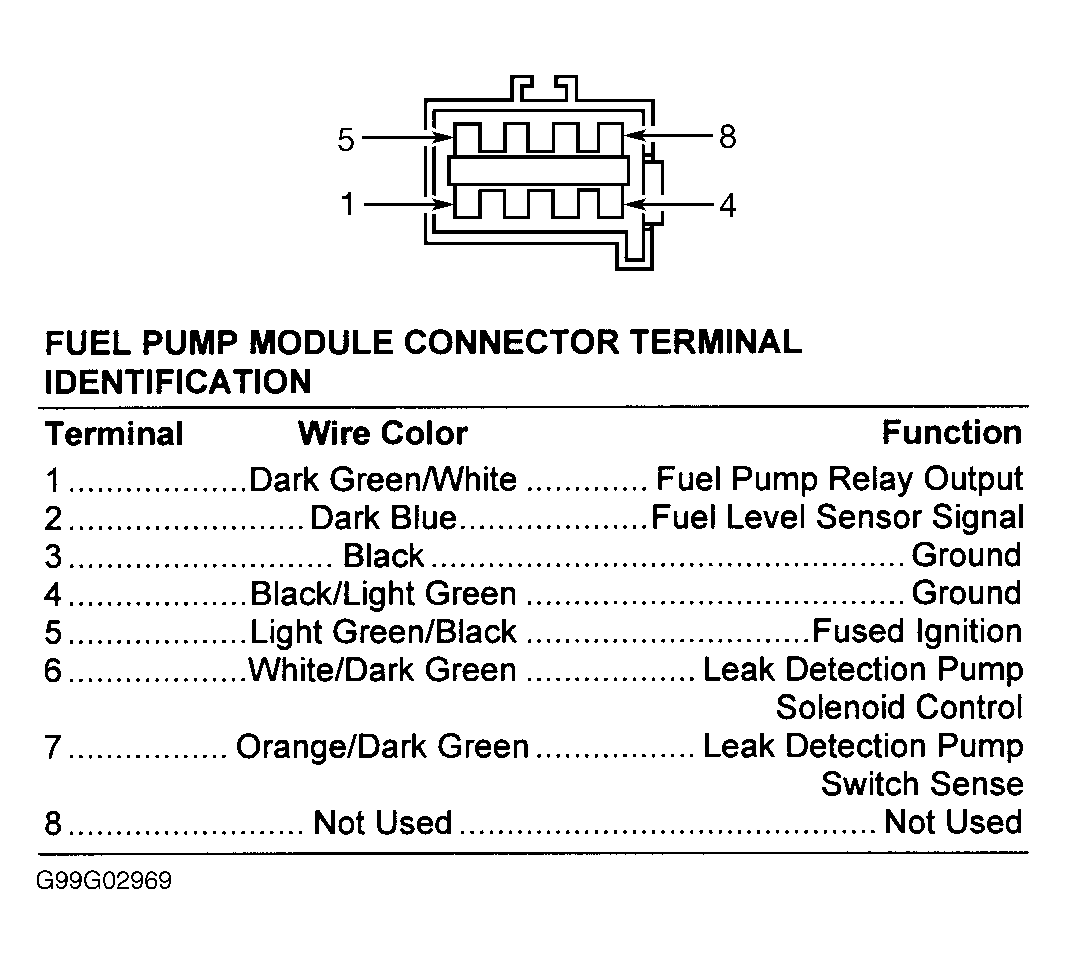

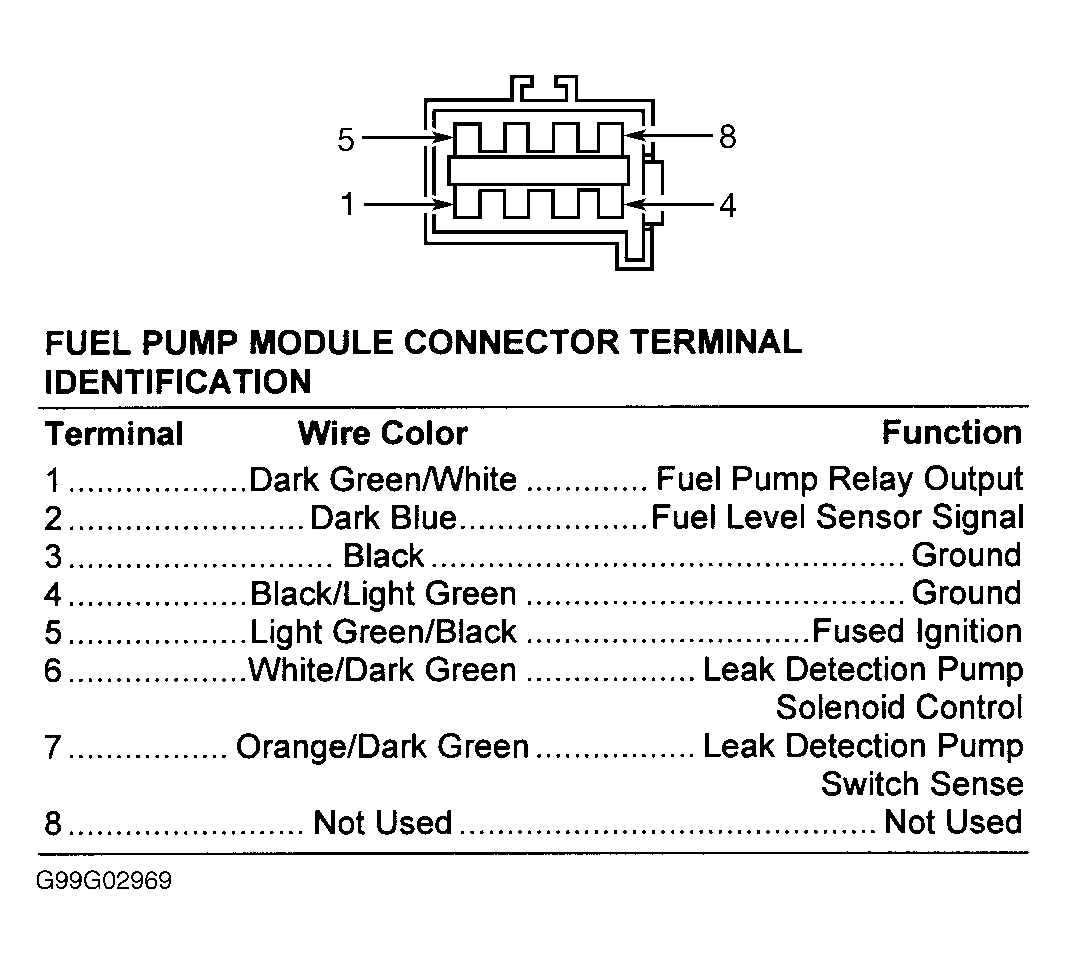

| Fuel Pump Module | Fig 19 | |

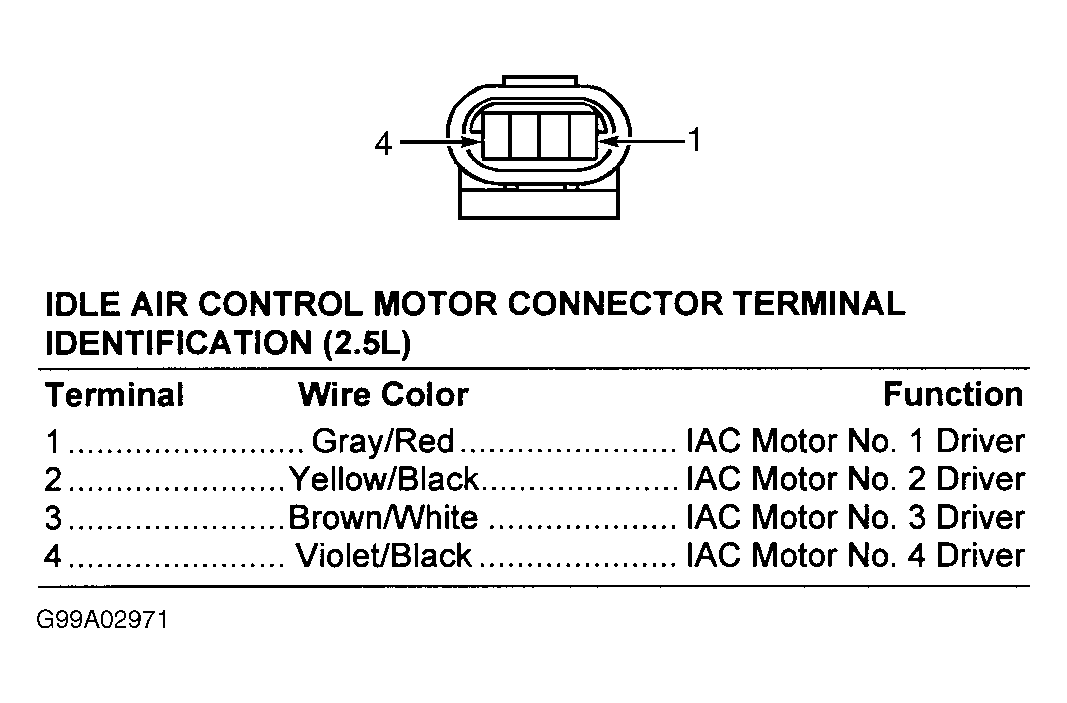

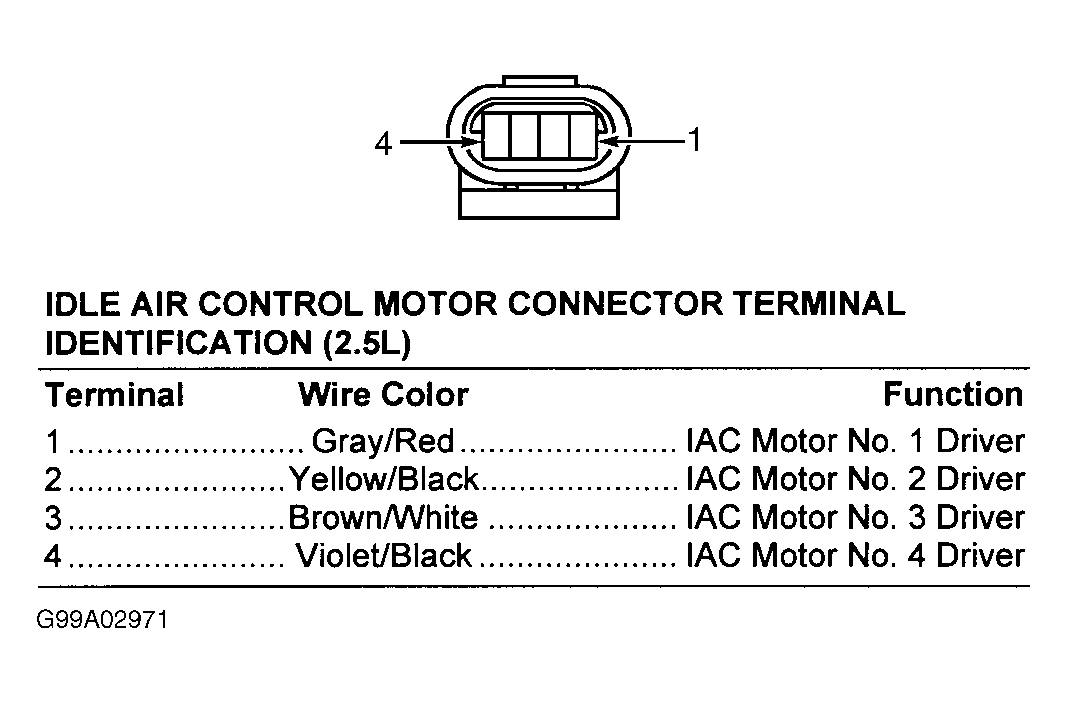

| Idle Air Control Motor | Fig 20 | |

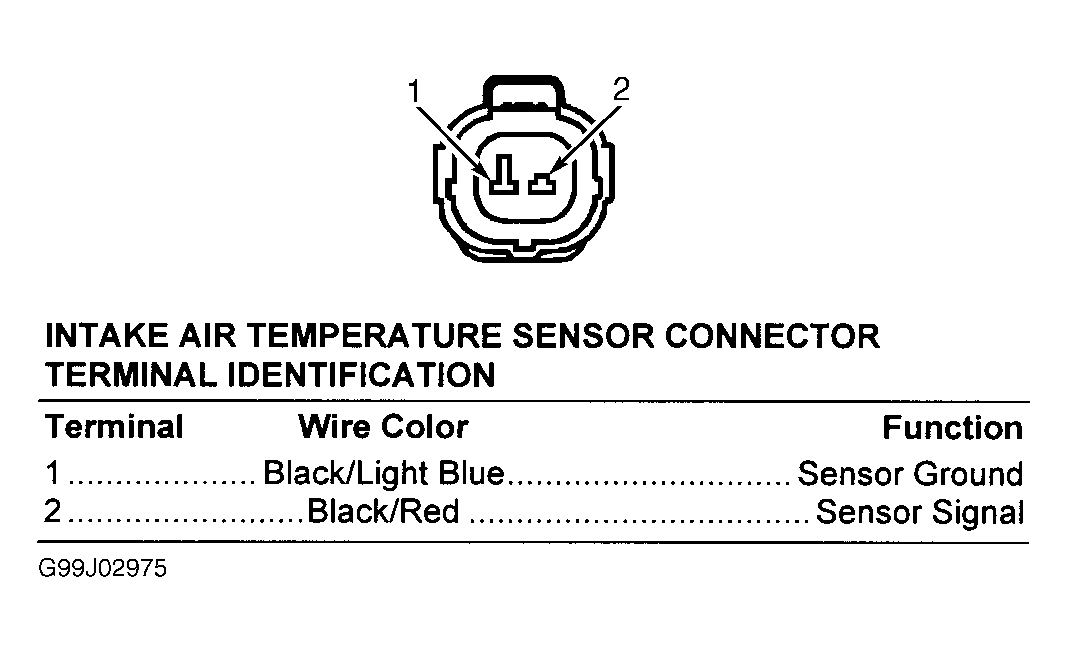

| Intake Air Temperature Sensor | Fig 21 | |

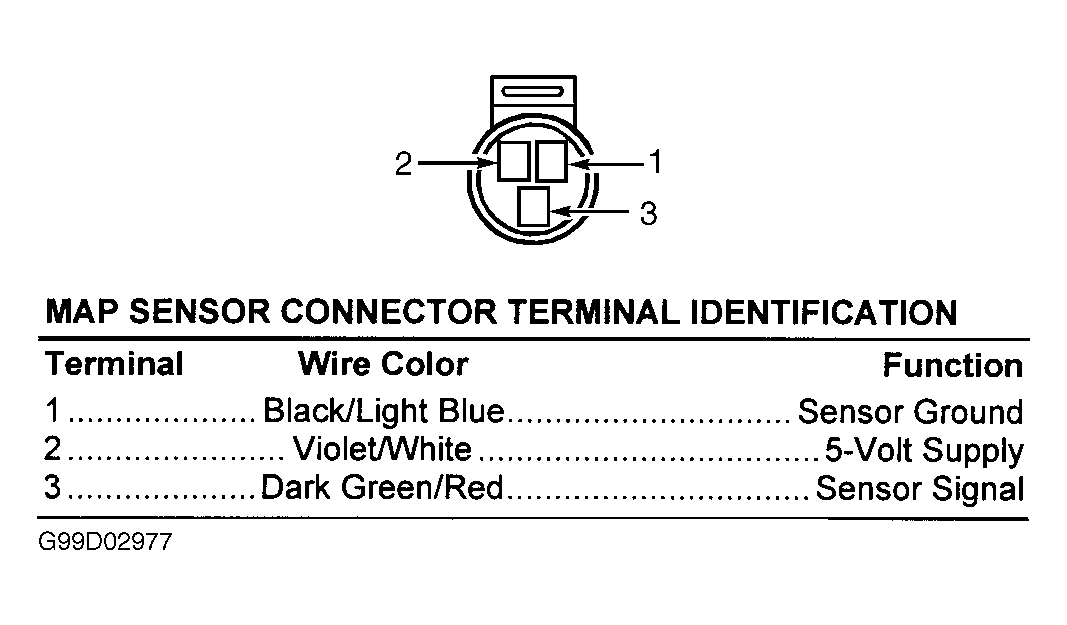

| Manifold Absolute Pressure Sensor | Fig 22 | |

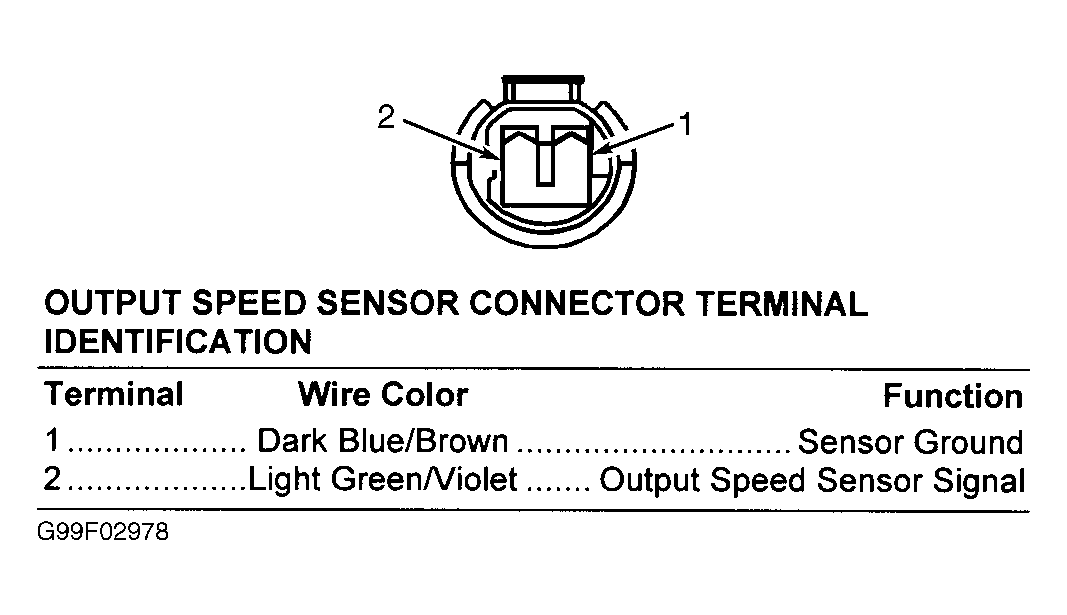

| Output Speed Sensor | Fig 23 | |

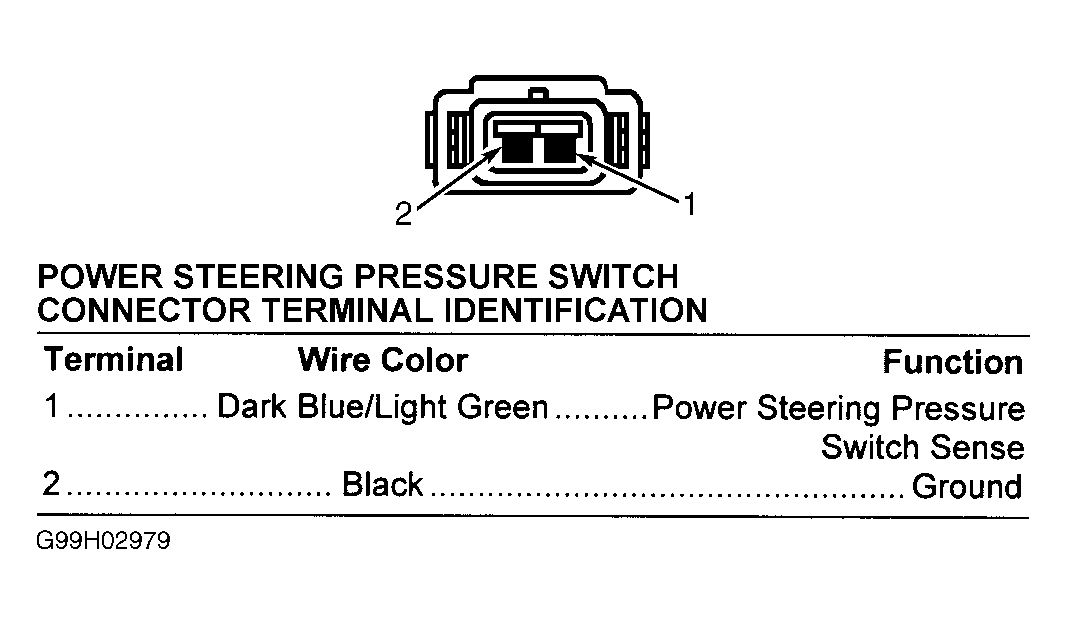

| Power Steering Pressure Switch | Fig 24 | |

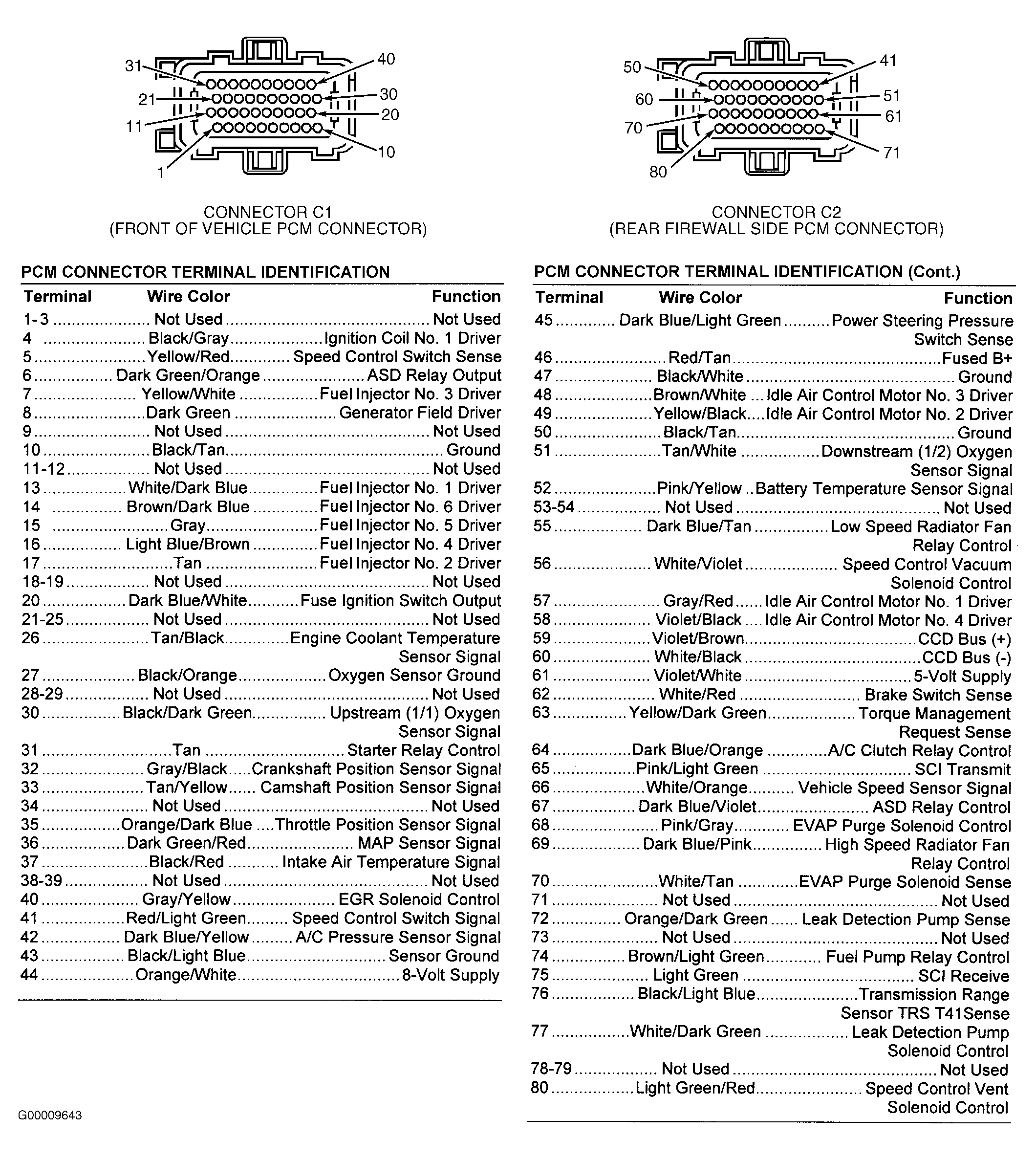

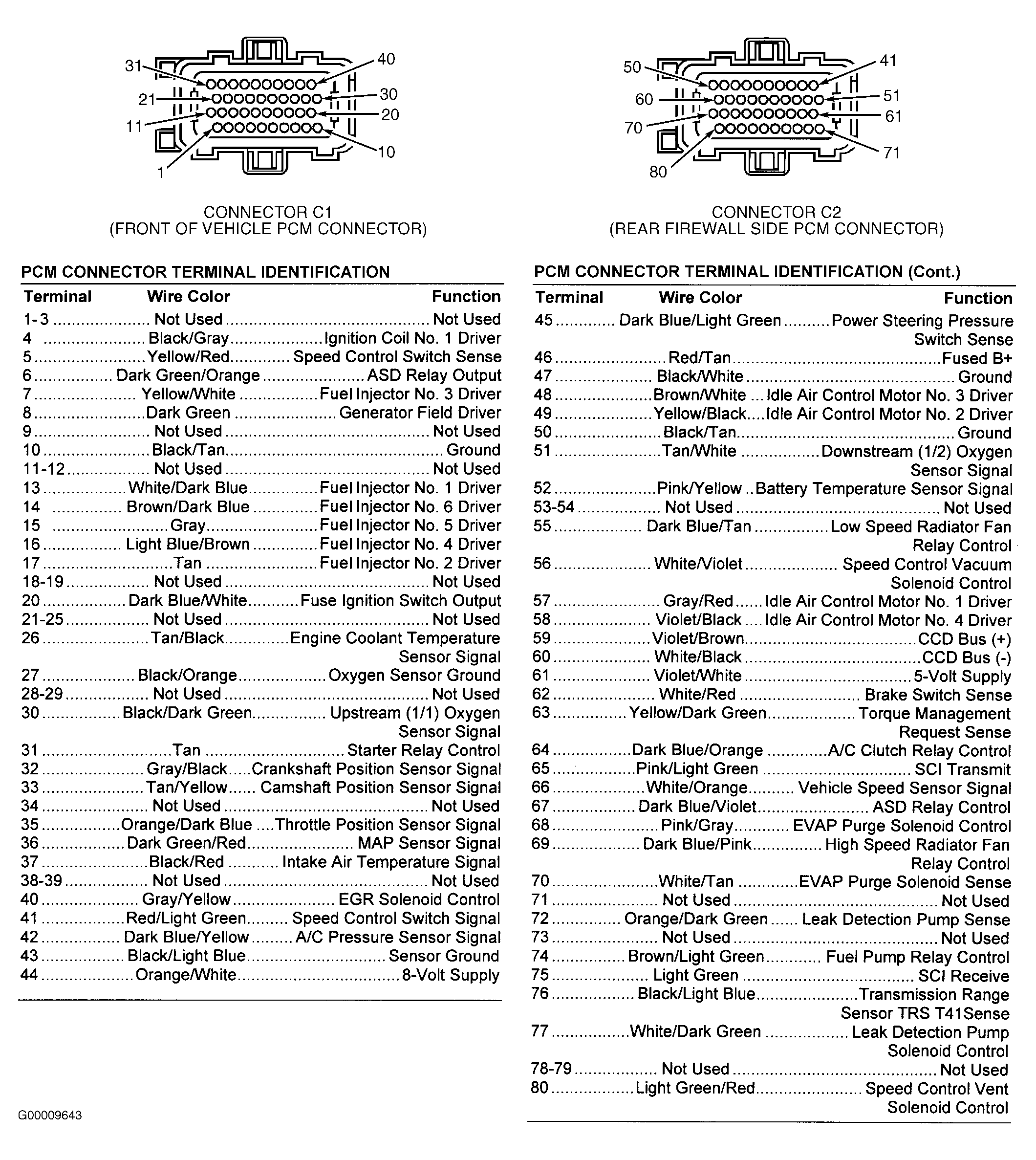

| Powertrain Control Module | Fig 25 | |

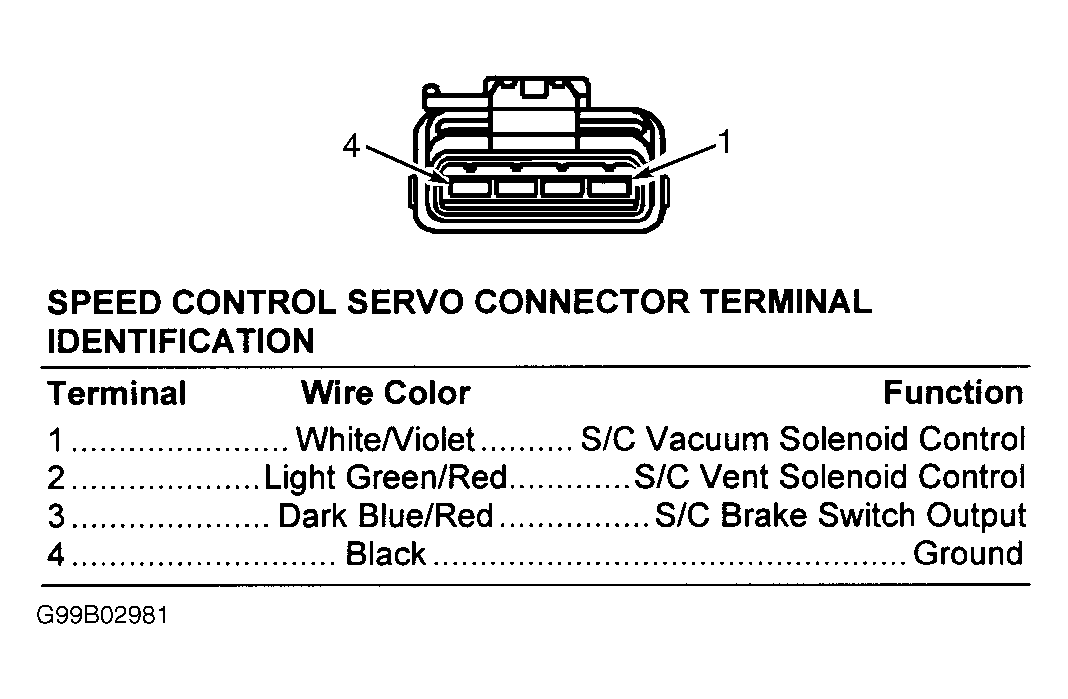

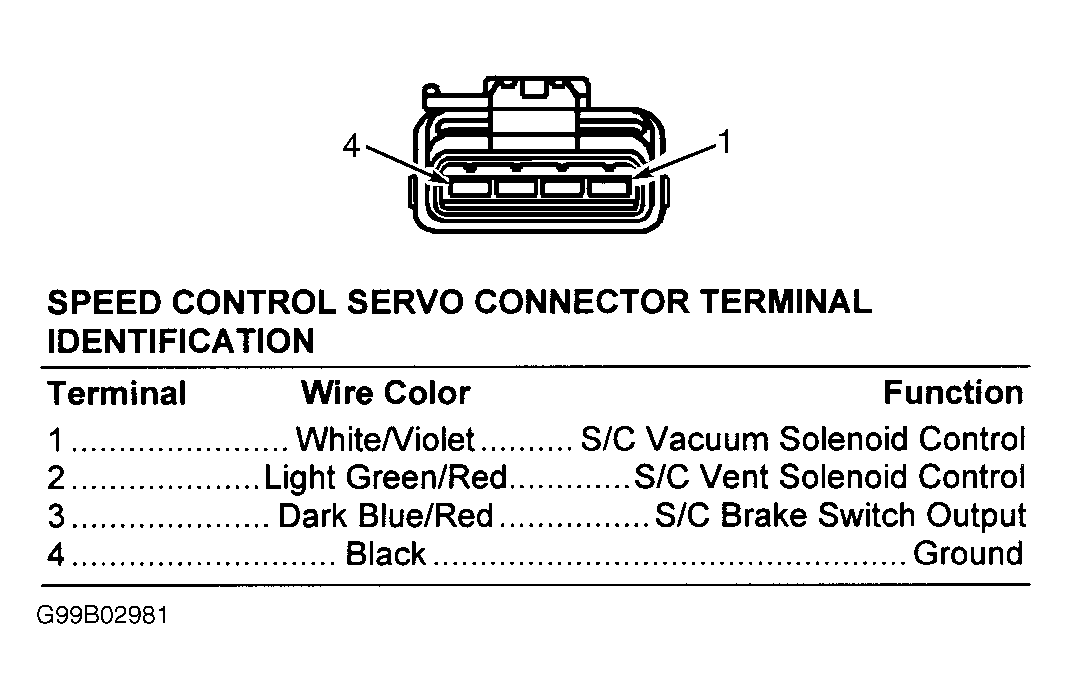

| Speed Control Servo | Fig 26 | |

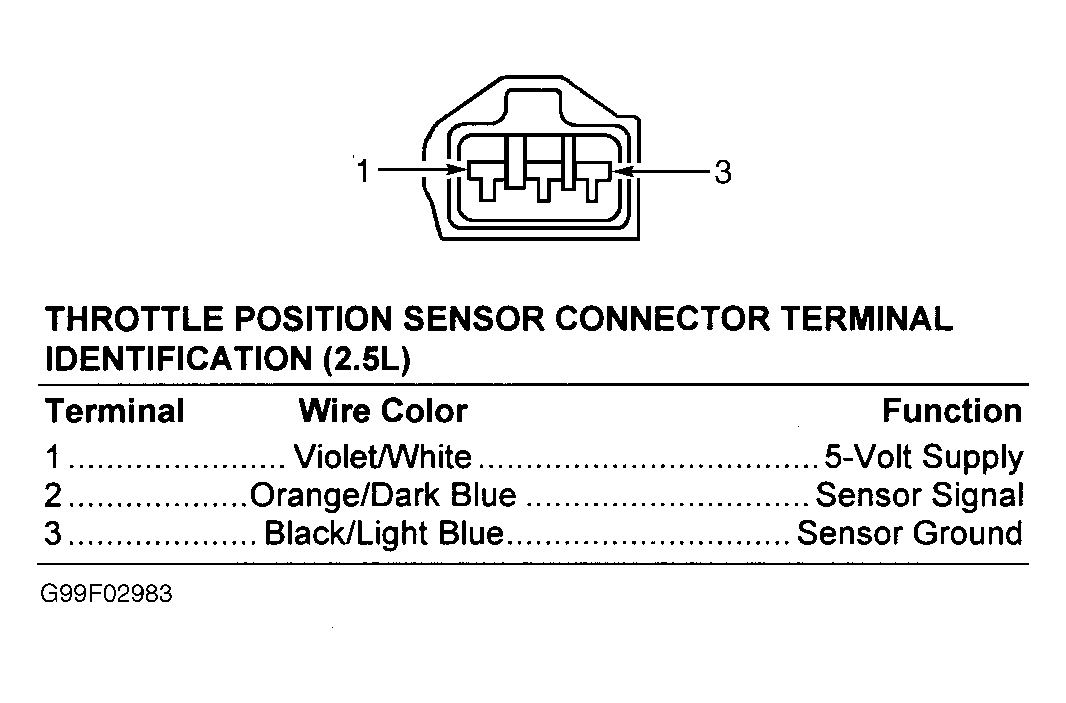

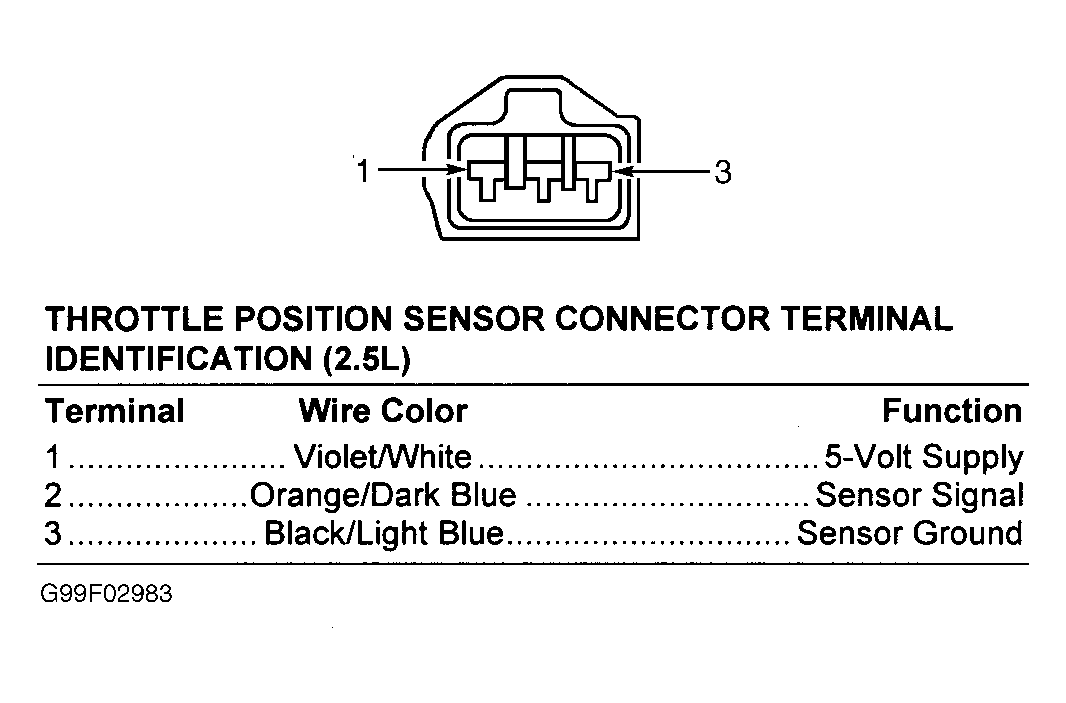

| Throttle Position Sensor | Fig 27 | |

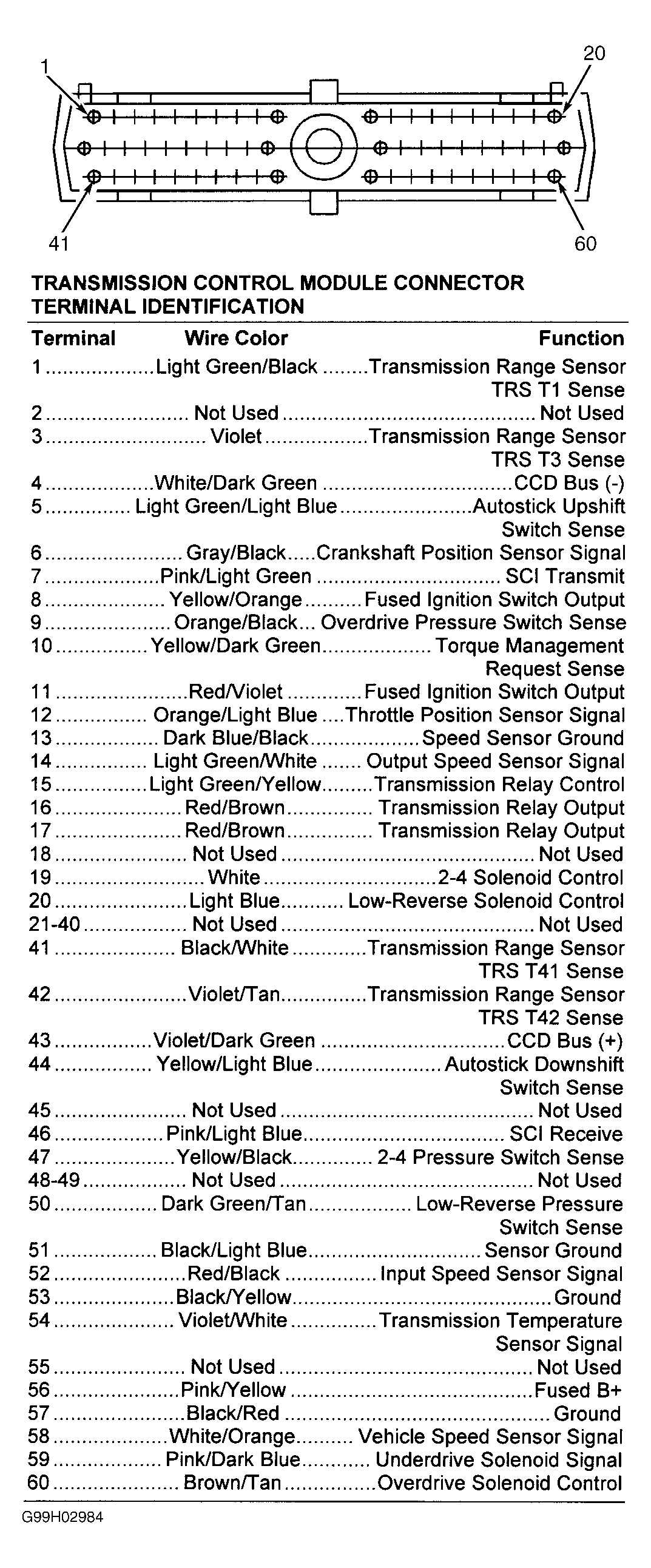

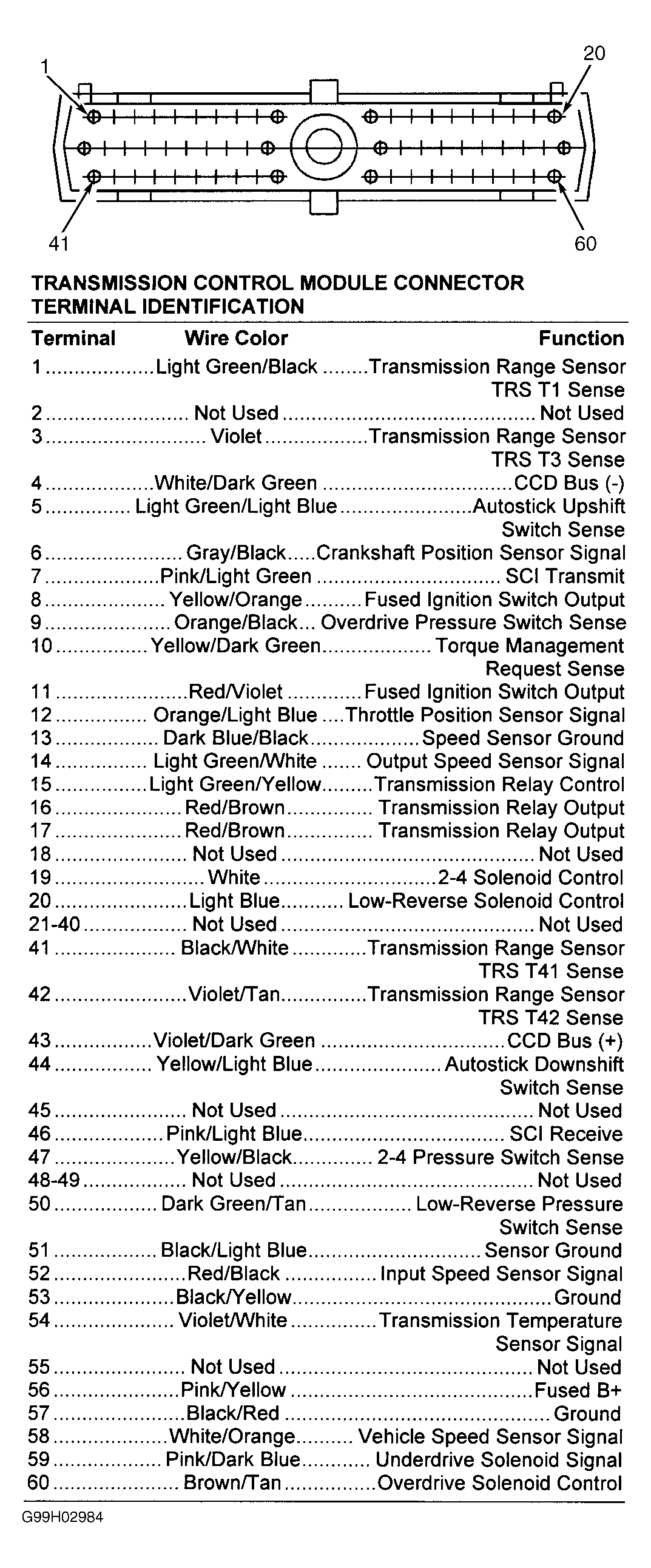

| Transmission Control Module | Fig 28 | |

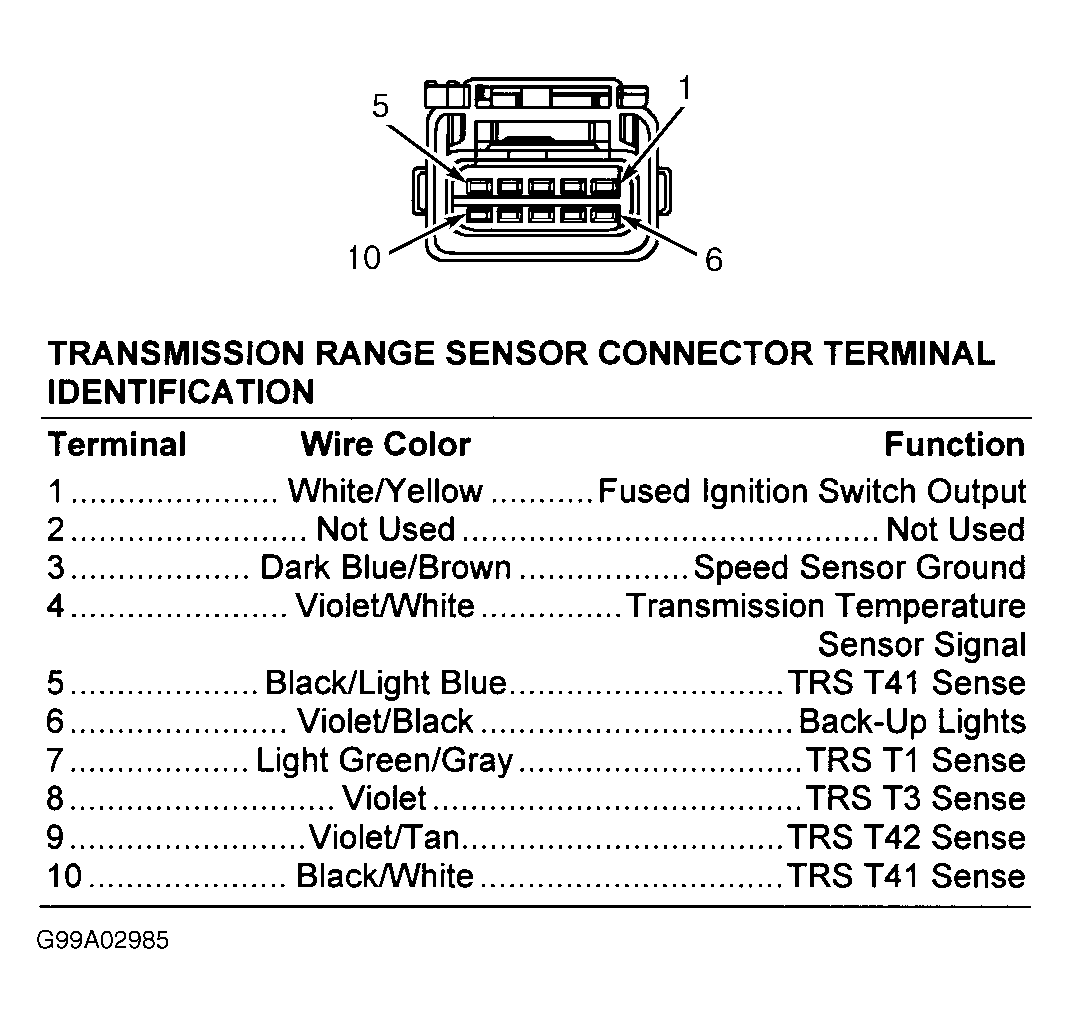

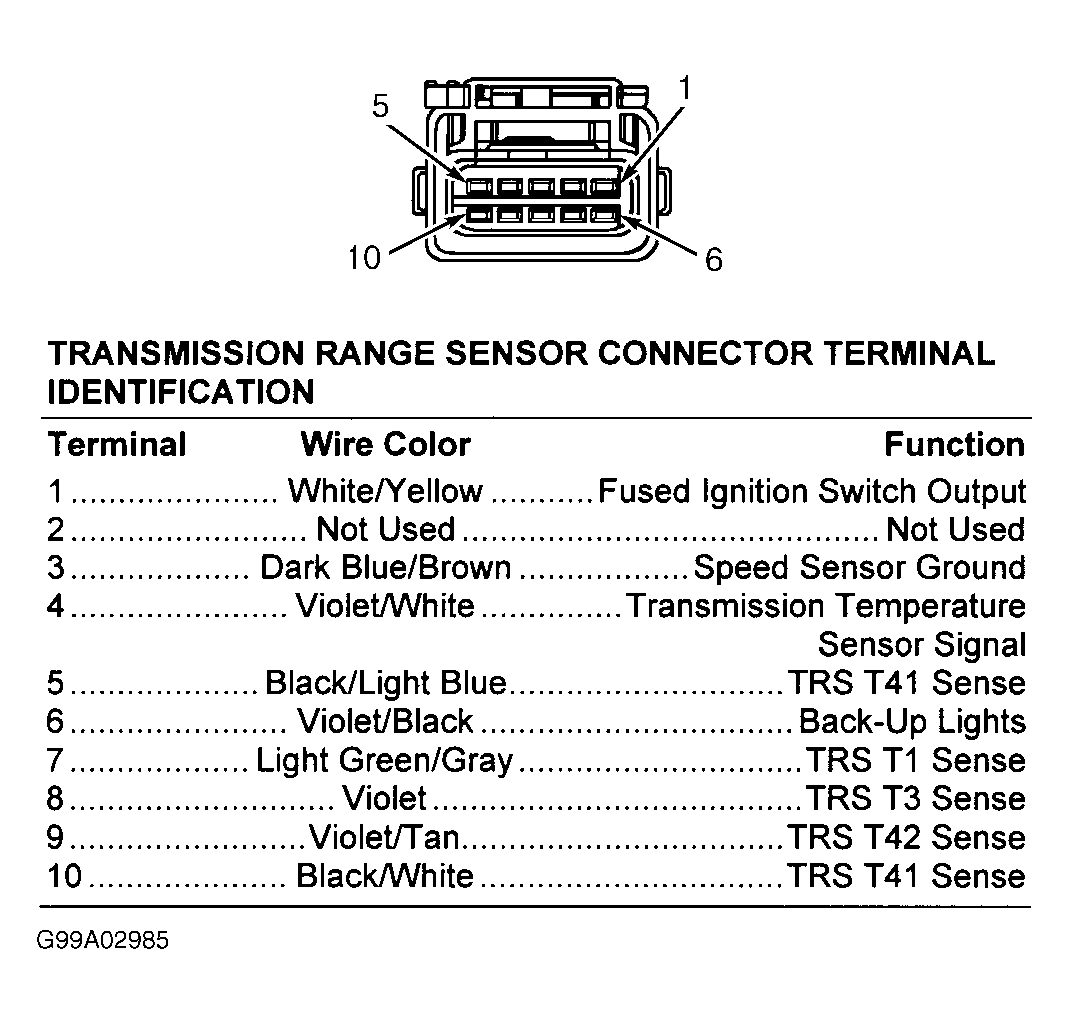

| Transmission Range Sensor | Fig 29 | |

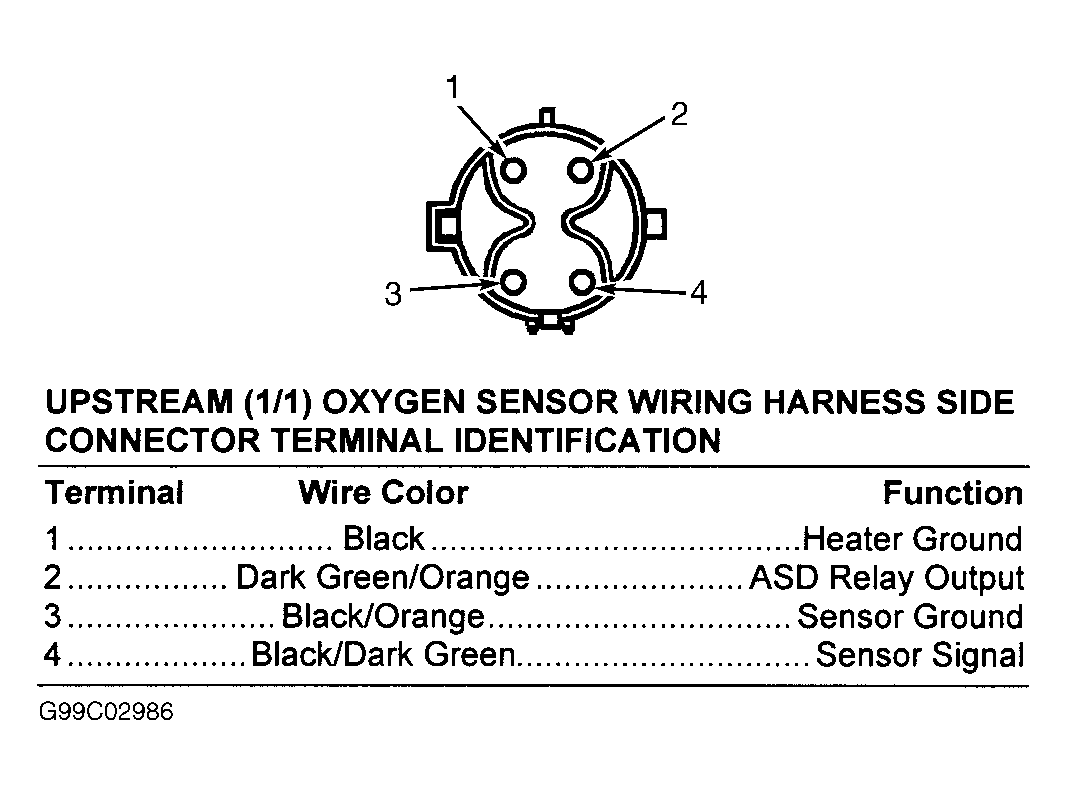

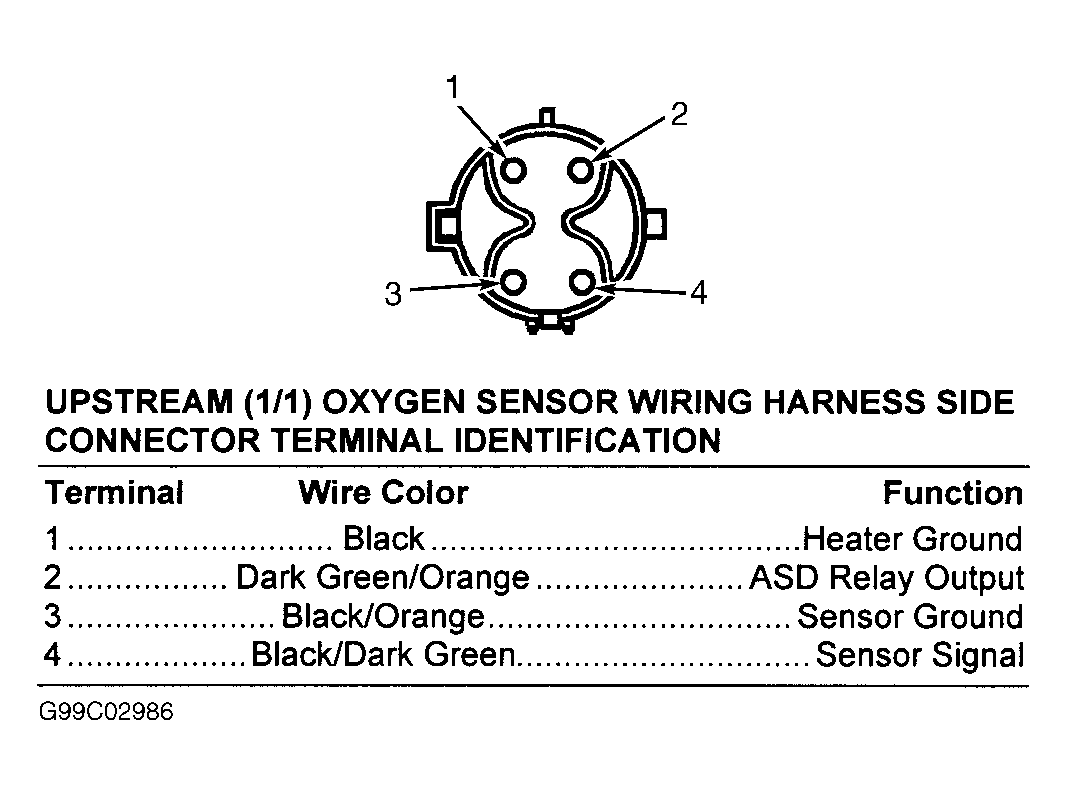

| Upstream (1/1) Oxygen Sensor | Fig 30 | |
