| A/C Compressor-To-Engine Bolts |
21 (28) |
| Camshaft Sprocket Bolts |
21 (28) |
| Connecting Rod Cap Bolts |
| Step 1 |
20 (27) |
| Step 2 |
Plus 1/4 Turn |
| Crankshaft Damper Bolt |
125 (170) |
| Crankshaft Main Bearing Cap Bolts |
| Inner Cap Bolts |
| Step 1 |
15 (20) |
| Step 2 |
Plus 1/4 Turn |
| Outer Cap Bolts |
| Step 1 |
20 (27) |
| Step 2 |
Plus 1/4 Turn |
| Tie Bolts |
21 (28) |

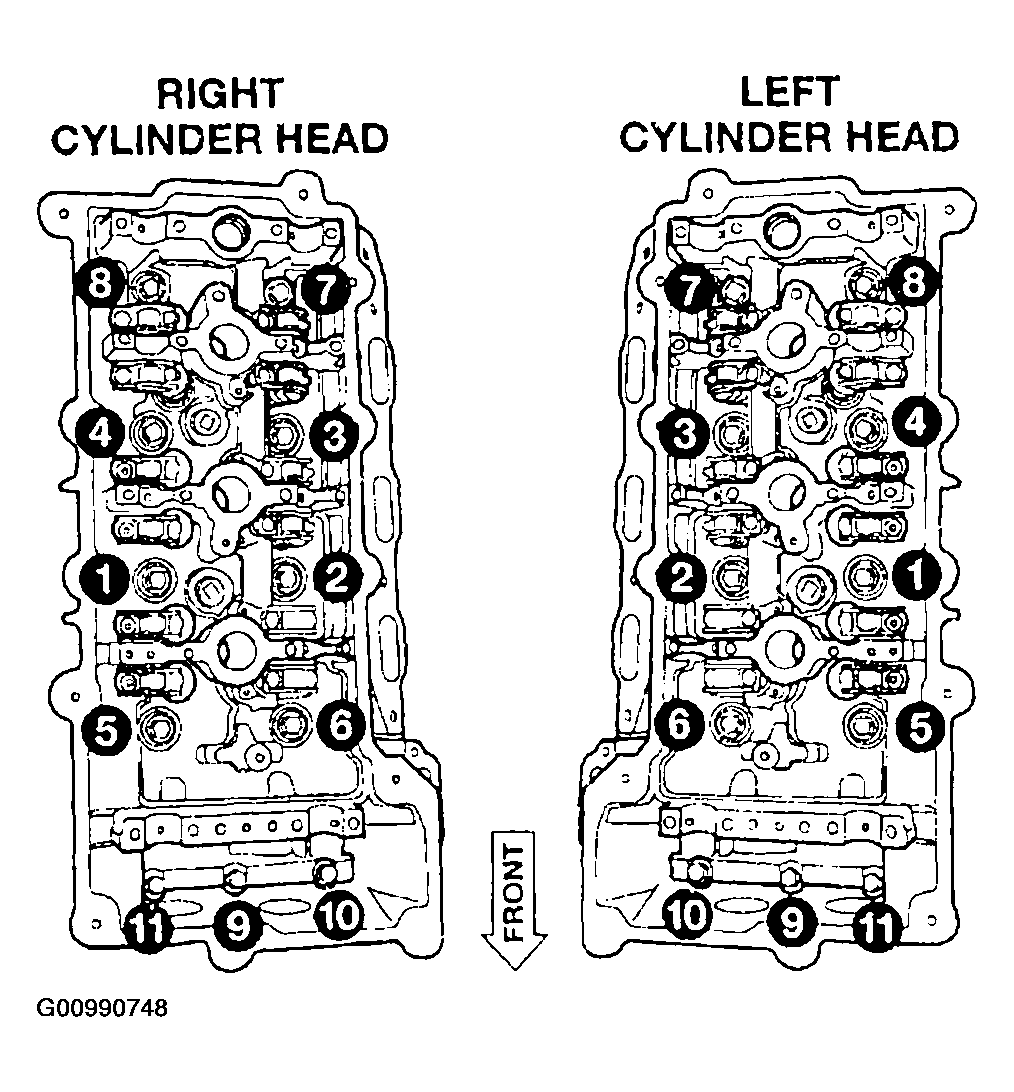

| Cylinder Head Bolts |
| Step 1 (Bolts 1-8) |
35 (48) |
| Step 2 (Bolts 1-8) |
55 (75) |
| Step 3 (Bolts 1-8) |
55 (75) |
| Step 4 (Bolts 1-8) |
Plus 90 Degrees |
| Step 5 (Bolts 9-11) |
21 (28) |
| Engine Mount Bracket-To-Block Bolts |
45 (61) |
| Engine Mount Insulator Nuts |
45 (61) |
| Exhaust Manifold Bolts |
17 (23) |
| Generator Bracket Bolts |
30 (41) |
| Oil Filter |
12 (16) |
| Oil Pan |
| Bolts |
21 (28) |
| Nuts |
105 INCH Lbs. (12) |
| Oil Pan Drain Plug |
20 (27) |
| Oil Pump Pick Up Tube Bolt |
21 (28) |
| Oil Pump-To-Block Bolts |
21 (28) |
| Spark Plugs |
15 (20) |
| Starter Mounting Bolts |
30 (41) |
| Structural Collar |
| Step 1 (Vertical Collar-To-Oil Pan Bolts) |
10 INCH Lbs. (1.1) |
| Step 2 (Horizontal Collar-To-Transmission Bolts) |
40 (55) |
| Step 3 |
|
| Timing Chain Guide Access Plug |
15 (20) |
| Timing Chain Tensioner (Primary) |
40 (54) |
| INCH Lbs. |

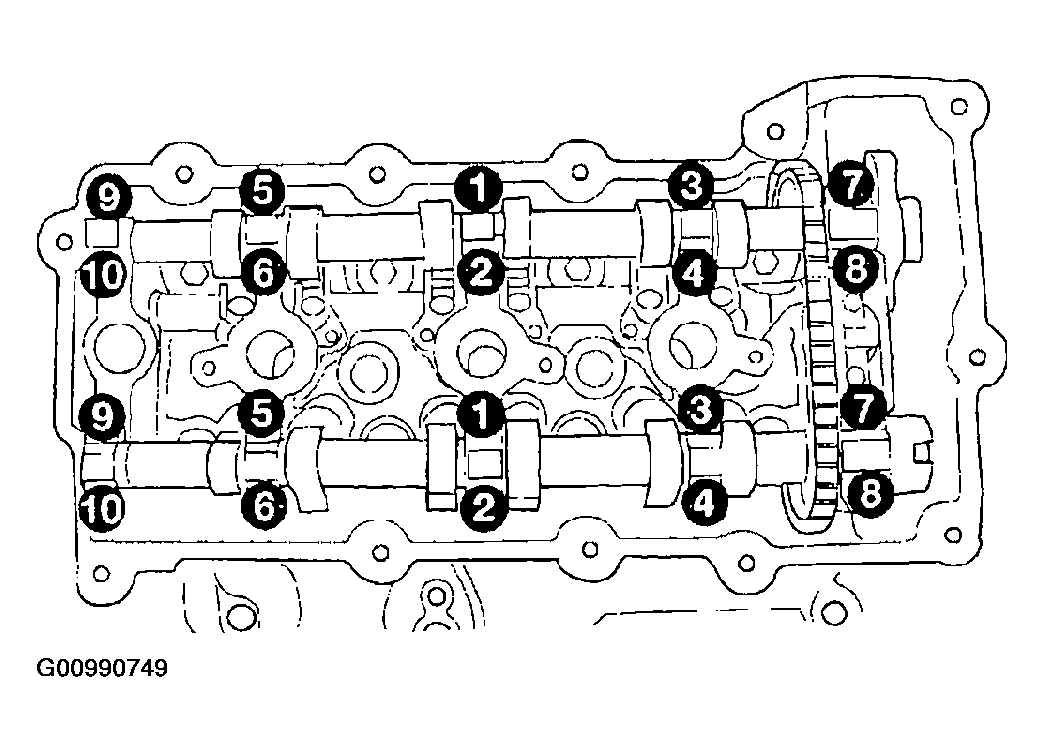

| Camshaft Bearing Cap Bolts |
105 (12) |
| Camshaft Chain Tensioner (Secondary) Bolts |
105 (12) |
| Cooling System Bleed Screw |
105 (12) |
| Crankshaft Rear Seal Retainer Bolts |
105 (12) |
| Cylinder Head Cover Bolts |
105 (12) |
| Exhaust Manifold Heat Shield Bolts |
105 (12) |
| Exhaust Manifold-To-Catalytic Converter V-Band Clamp |
100 (11) |

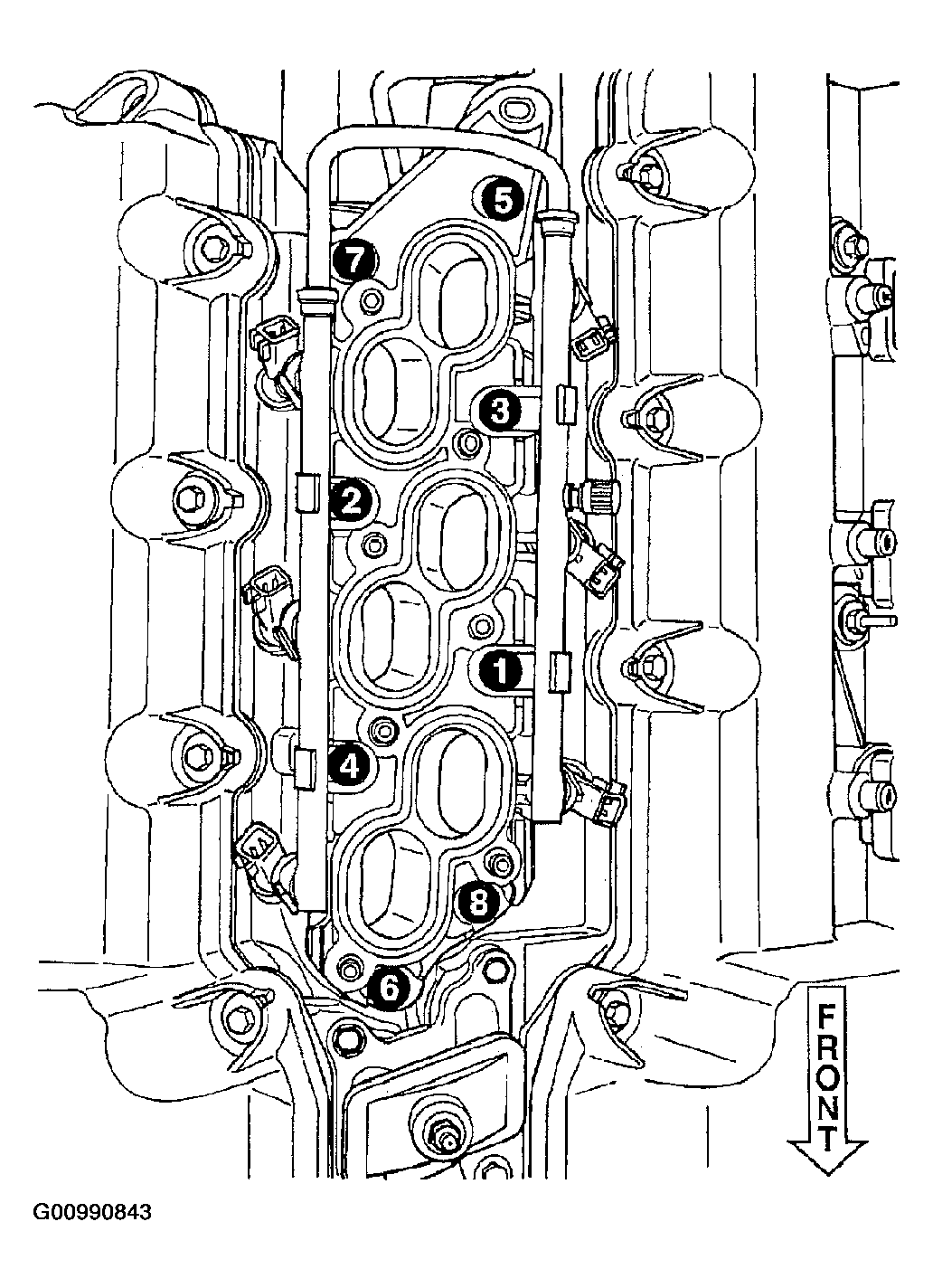

| Lower Intake Manifold Bolts |
105 (12) |
| Oil Pump Cover Bolts |
105 (12) |
| PCV Valve |
60 (7) |
| Thermostat Housing/Water Inlet Connector Bolts |
105 (12) |
| Throttle Body Bolts |
105 (12) |

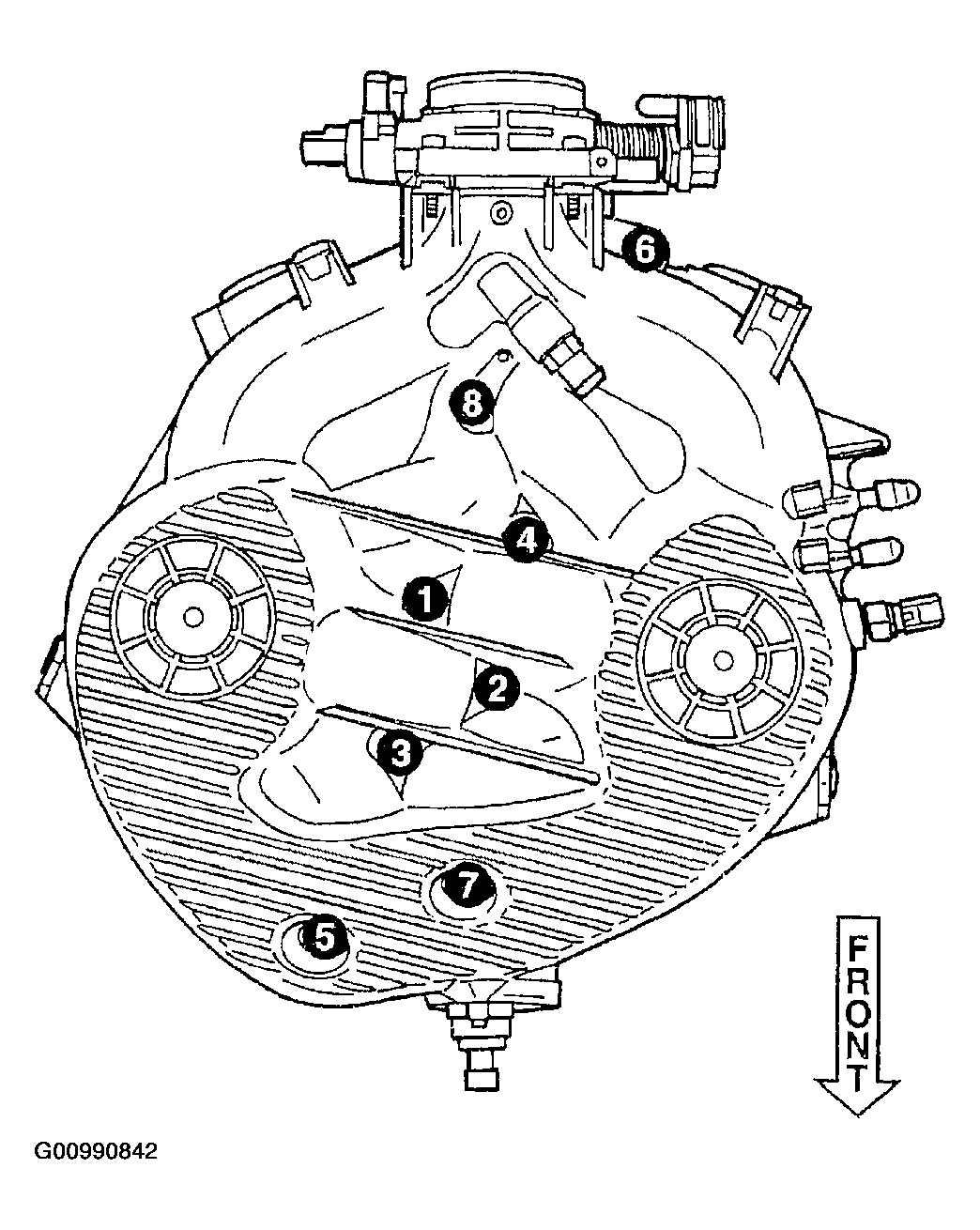

| Upper Intake Manifold Bolts |
105 (12) |
| Water Outlet Housing Bolts |
105 (12) |
| Water Pump Bolts |
105 (12) |
