Charging System: Generator: Removal
- Disconnect negative battery cable.
- Remove the body side panel.
- Remove headlamp assembly, refer to the LAMP
for more information.

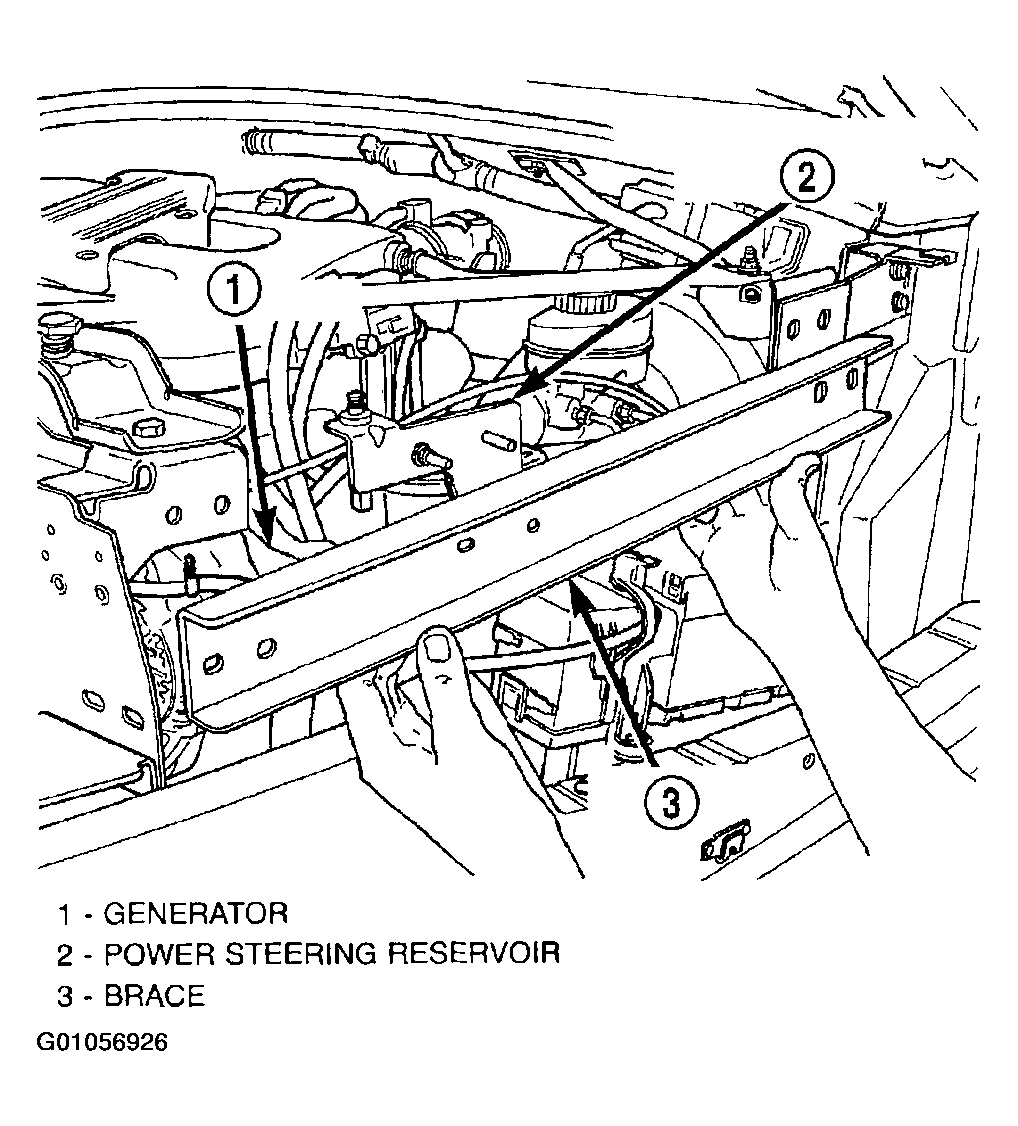

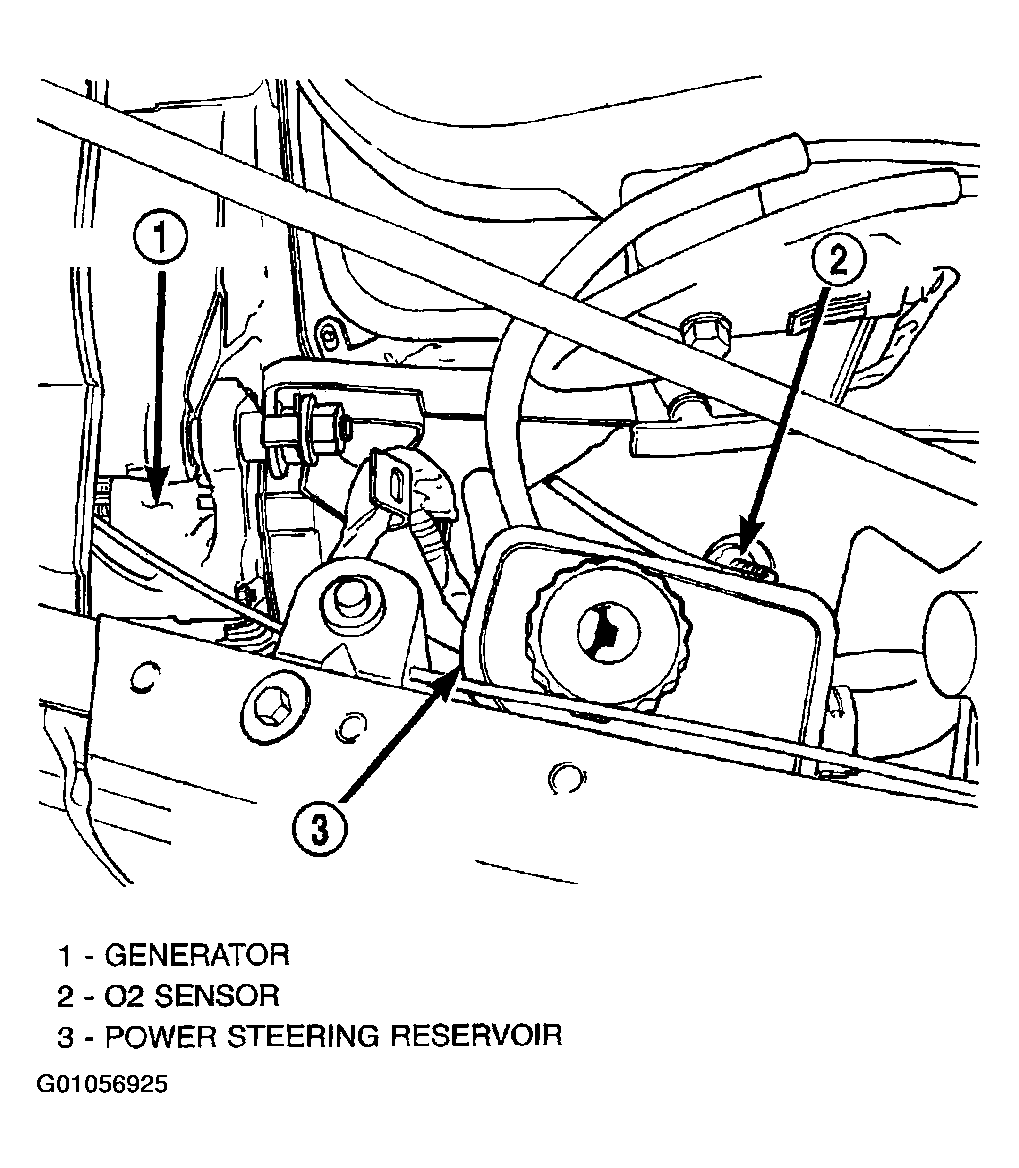

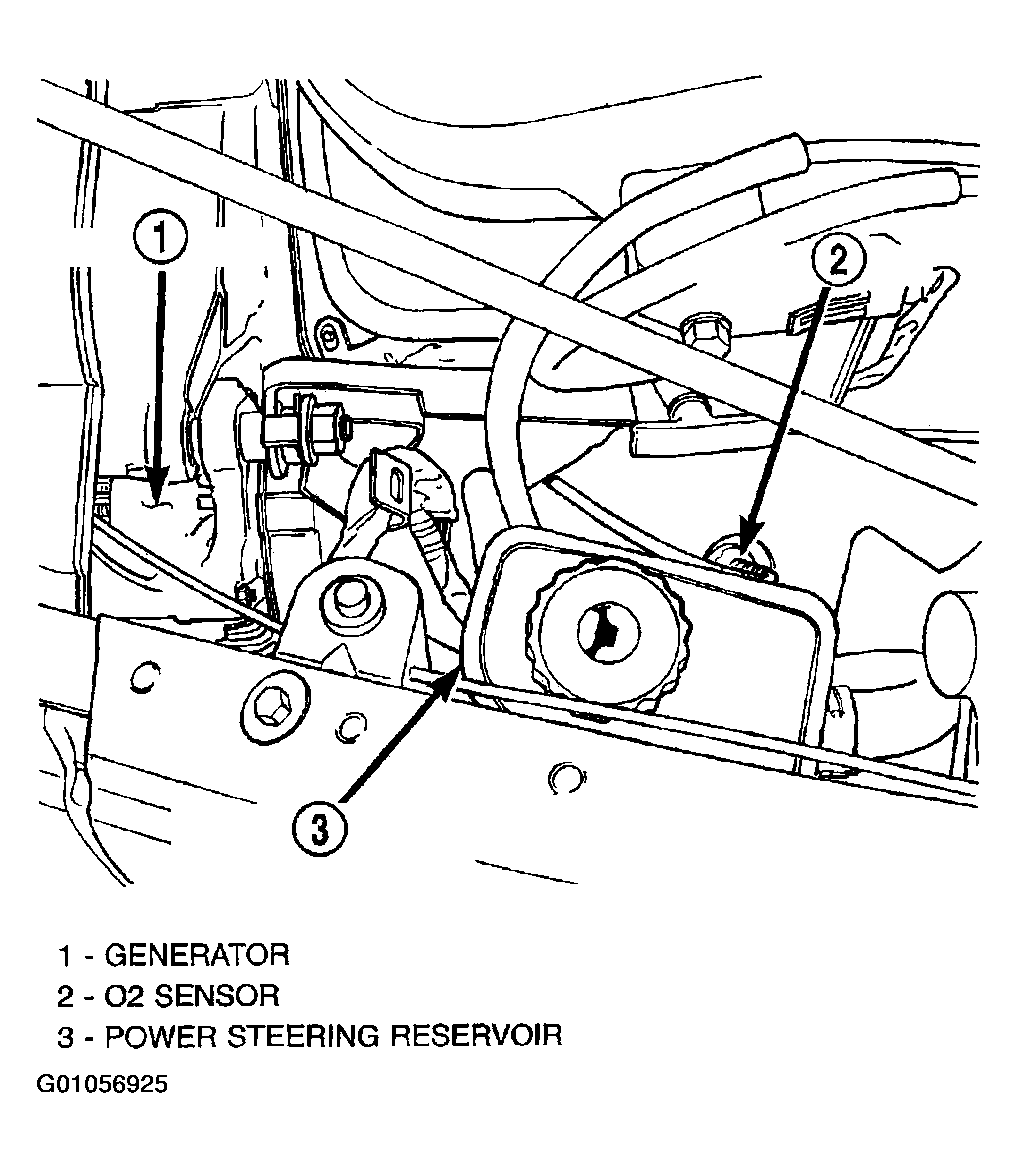

- Remove power steering reservoir (Fig 1
).
Courtesy of DAIMLERCHRYSLER CORP.
- Remove wiring harness from body brace.

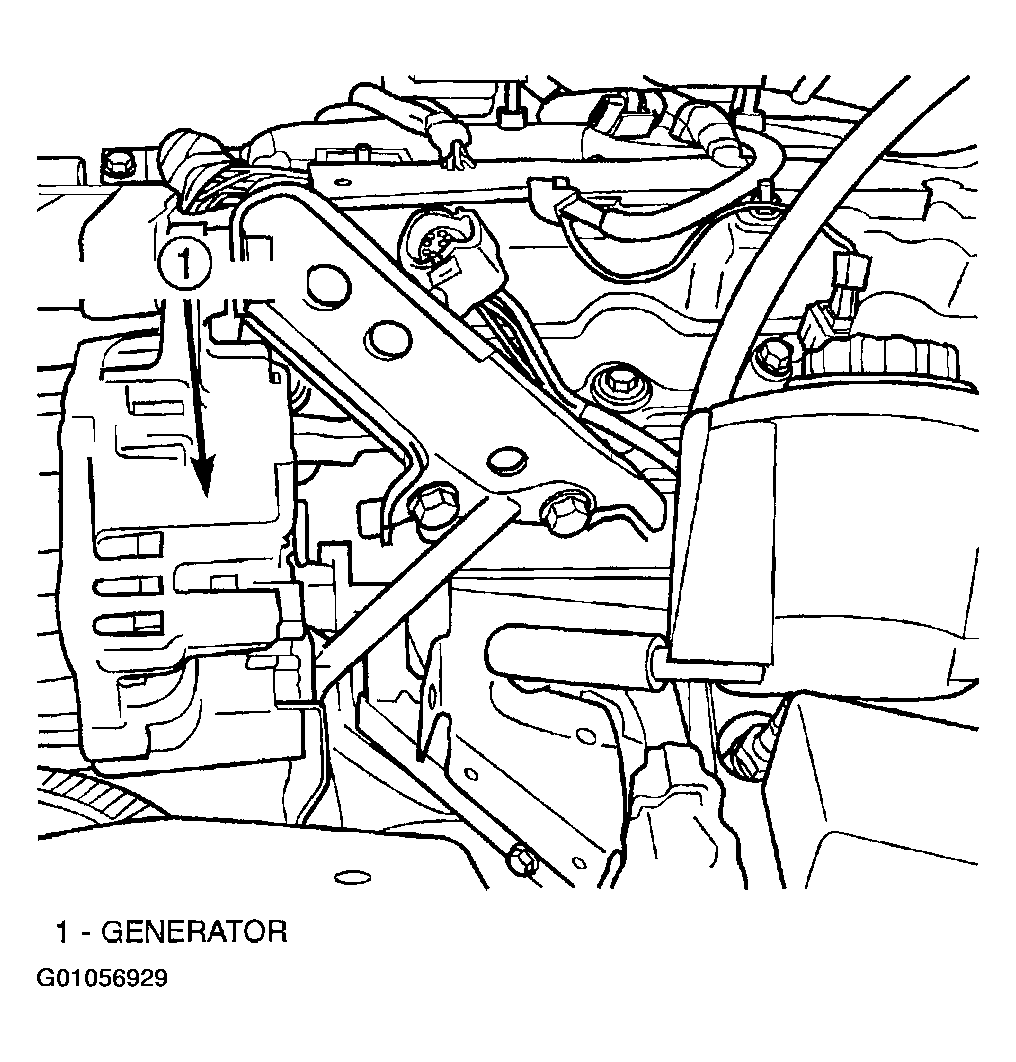

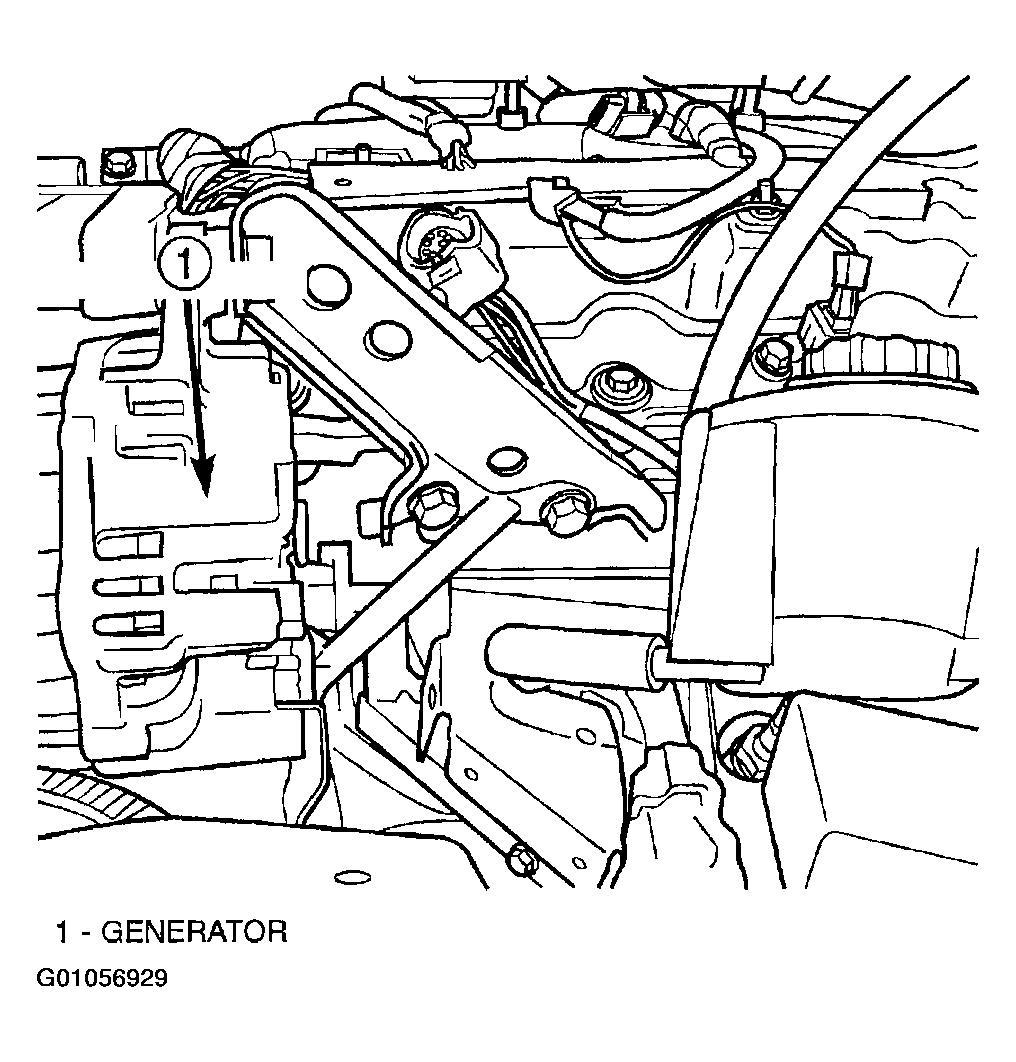

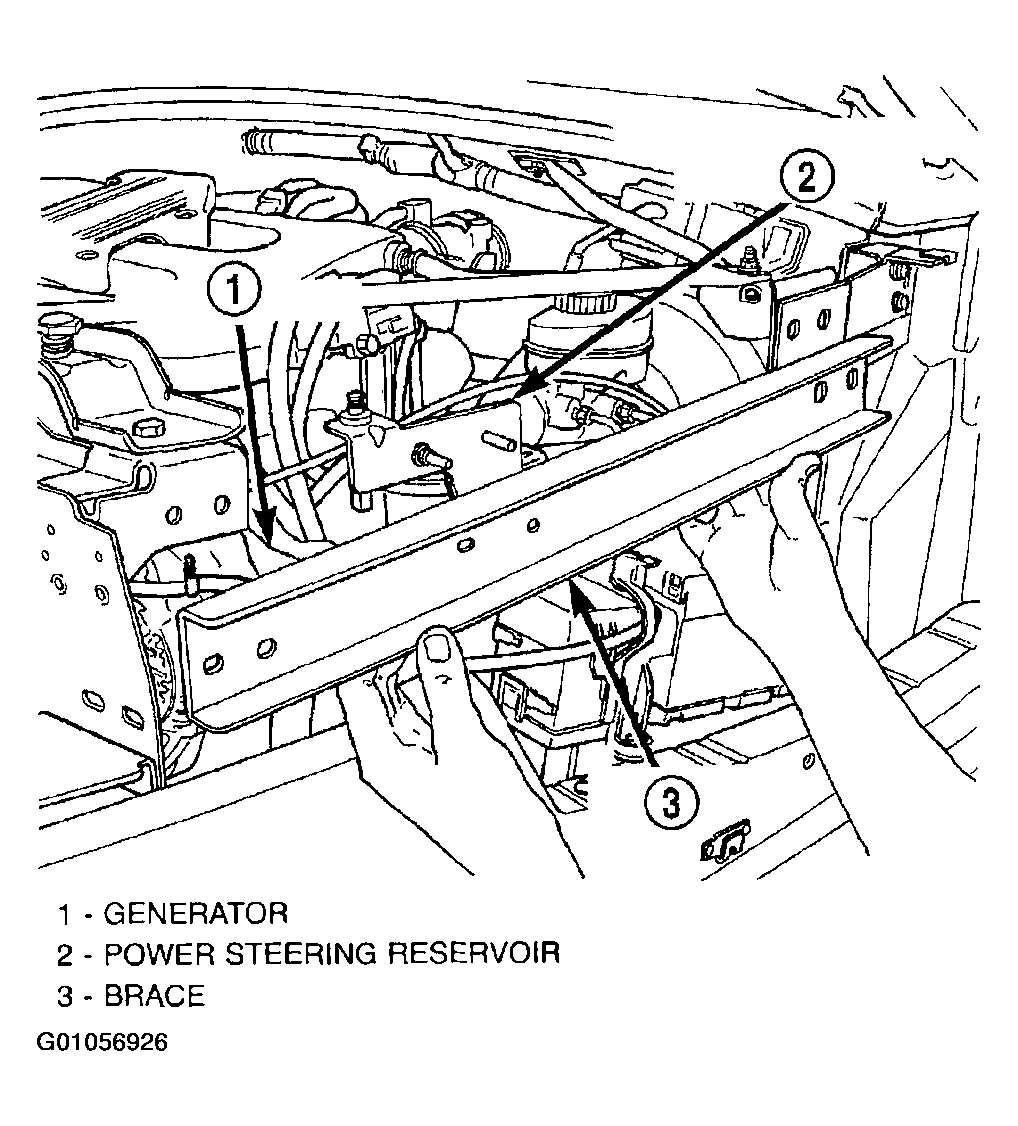

- Remove body brace (Fig 2
).
Courtesy of DAIMLERCHRYSLER CORP.
- Remove generator drive belt, refer to the COOLING
for more information.

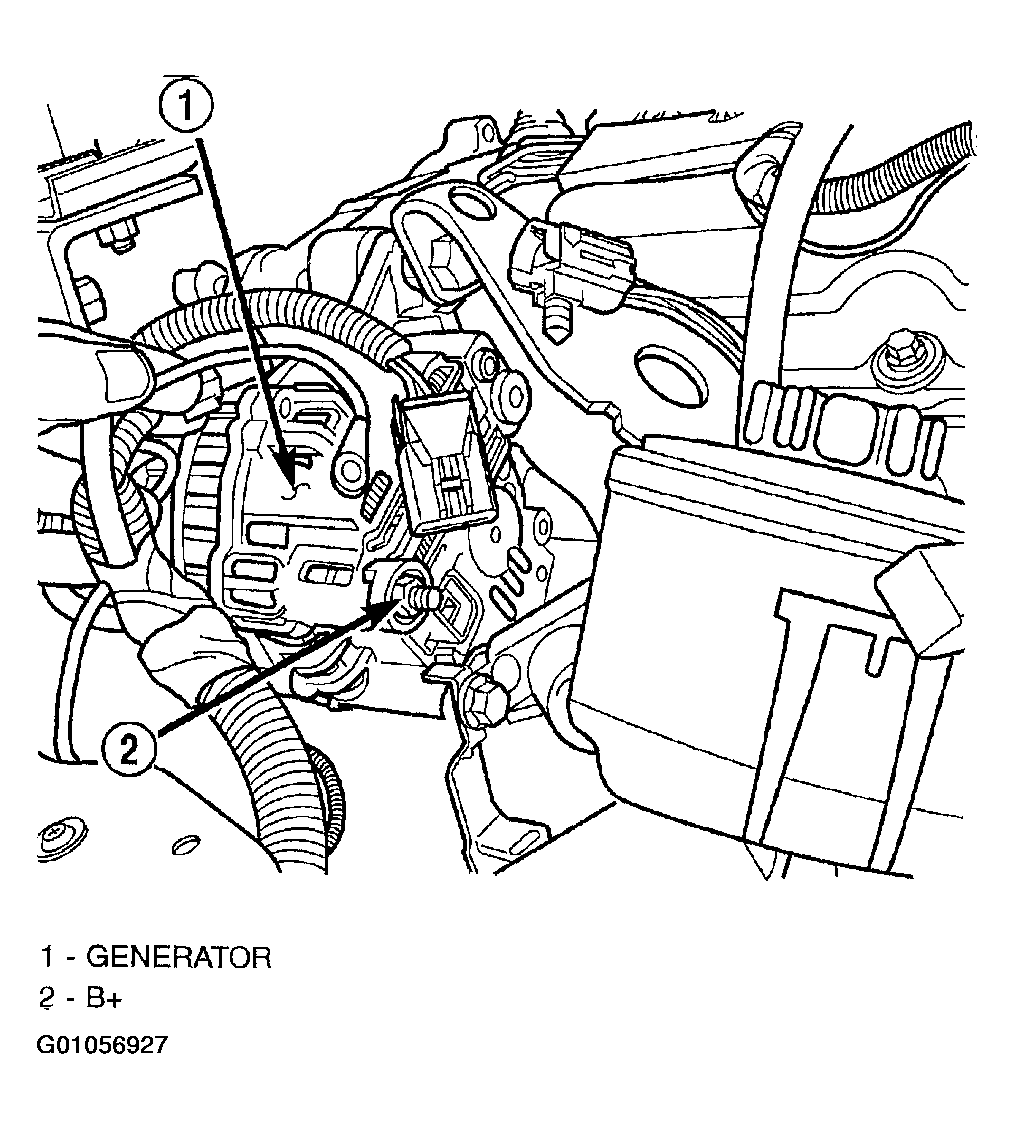

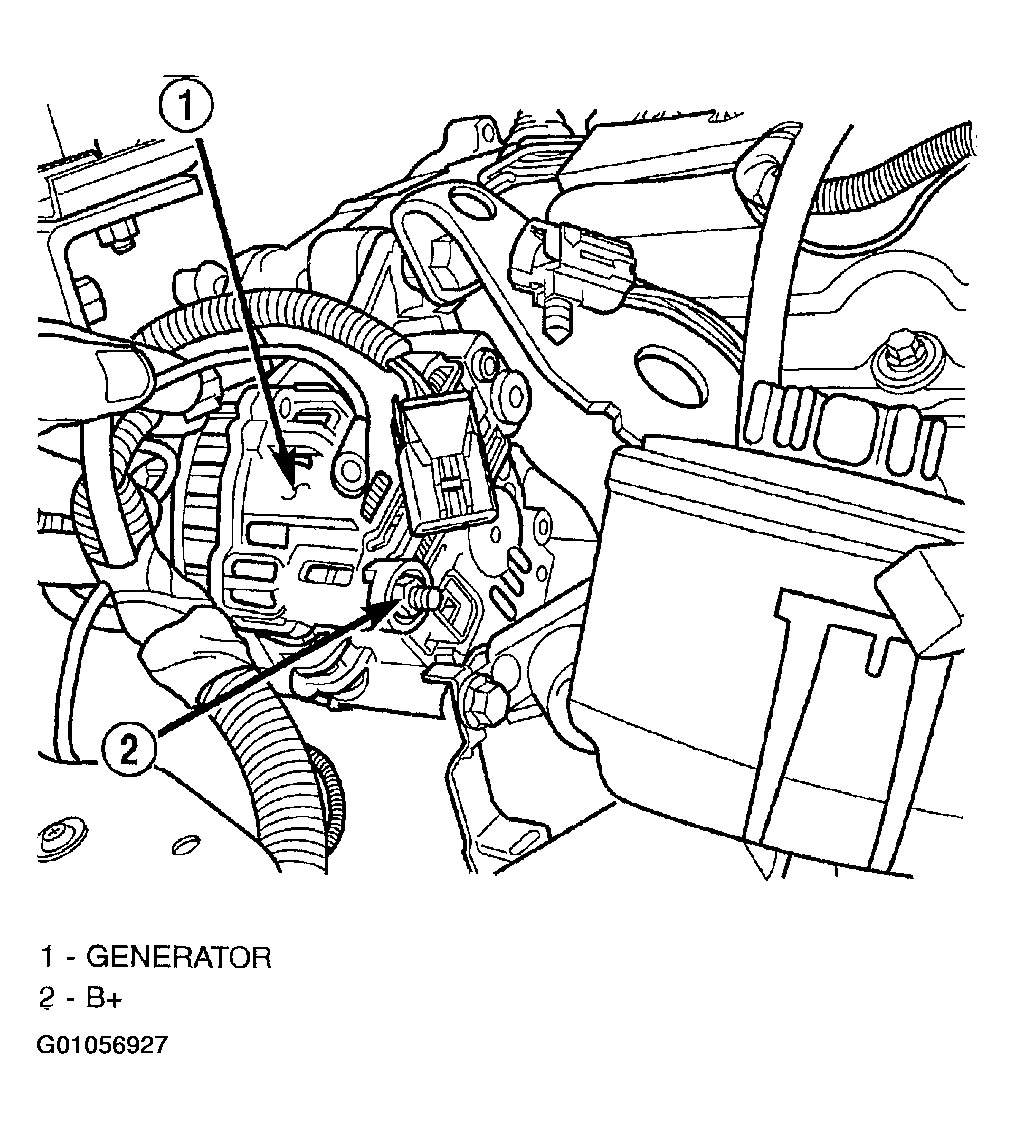

- Remove generator field circuit from generator (Fig 3
).
Courtesy of DAIMLERCHRYSLER CORP.
- Remove the B+ terminal nut and wire.

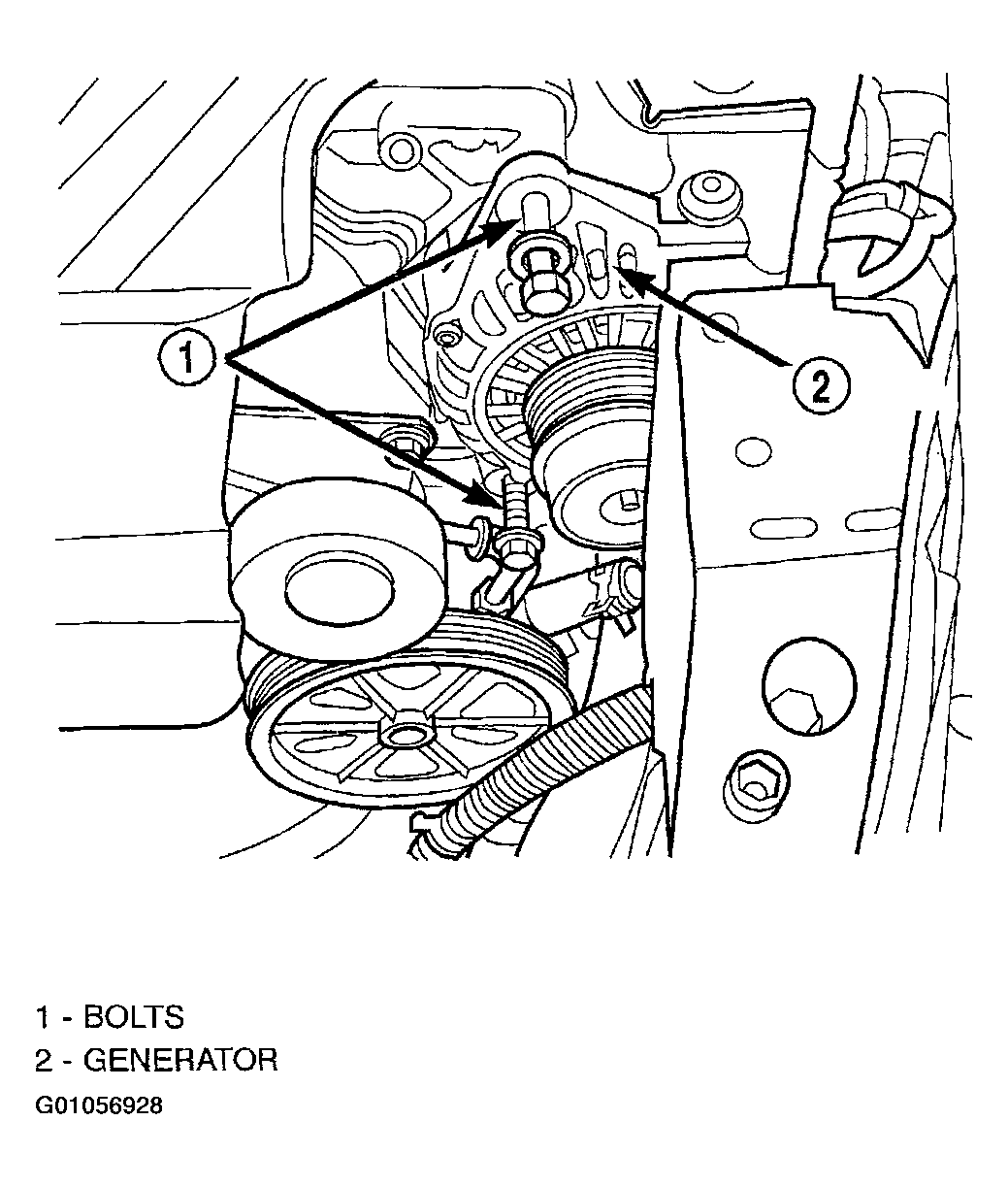

- Loosen lower mounting bolt do not remove.

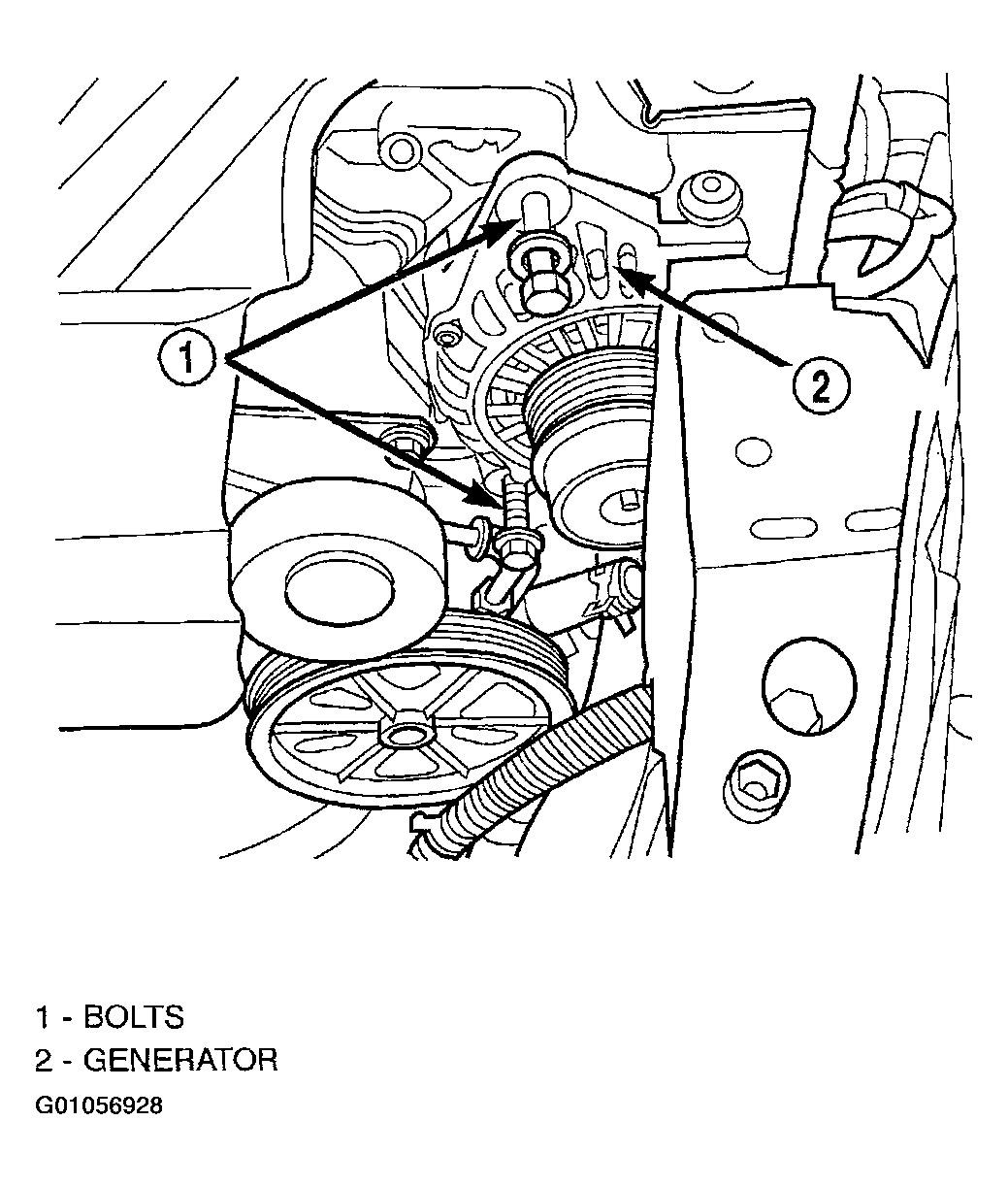

- Loosen pivot bolt, but do not remove (Fig 4
).
Courtesy of DAIMLERCHRYSLER CORP.
- Remove rear bracket and pencil brace from generator (Fig 5
).
Courtesy of DAIMLERCHRYSLER CORP.
- Remove lower mounting bolt.
- Remove pivot bolt.

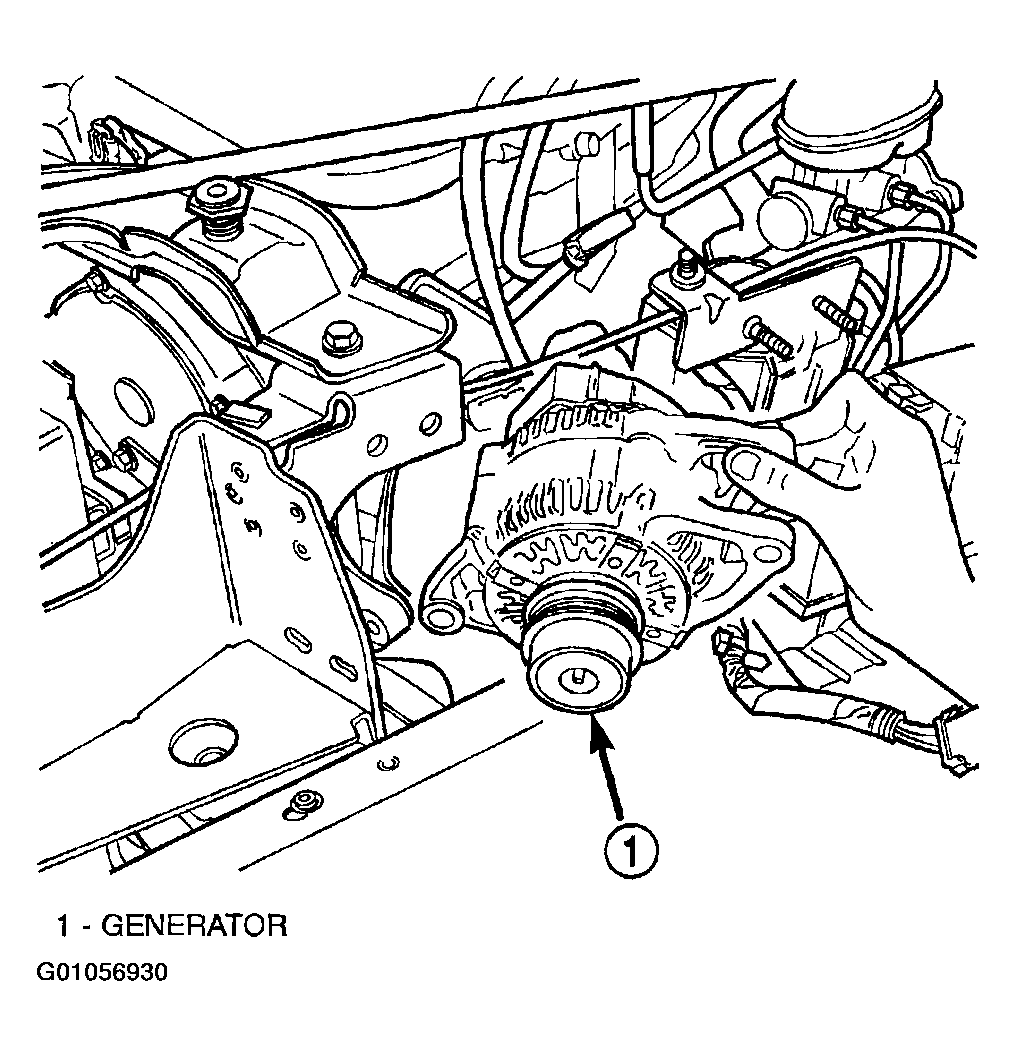

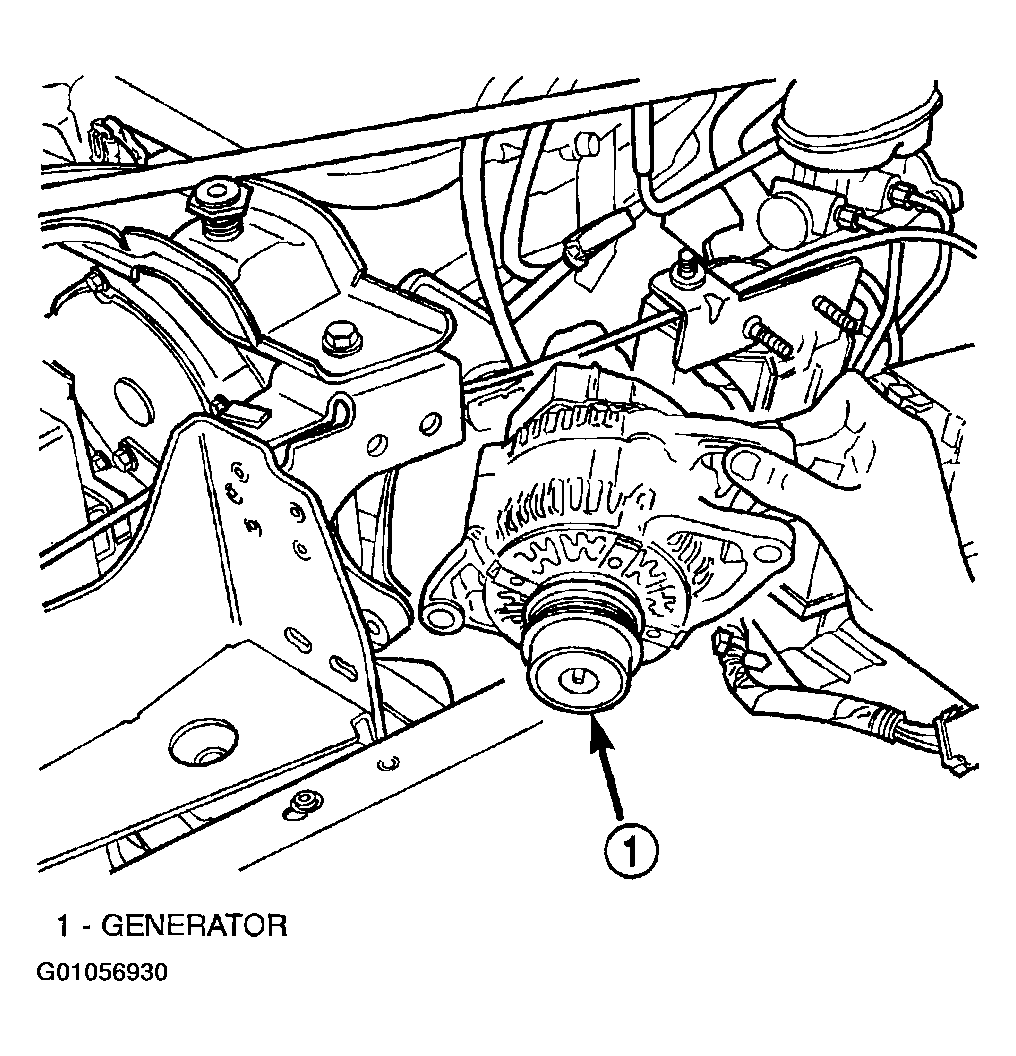

- Remove generator (Fig 6
).
Courtesy of DAIMLERCHRYSLER CORP.
