Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|

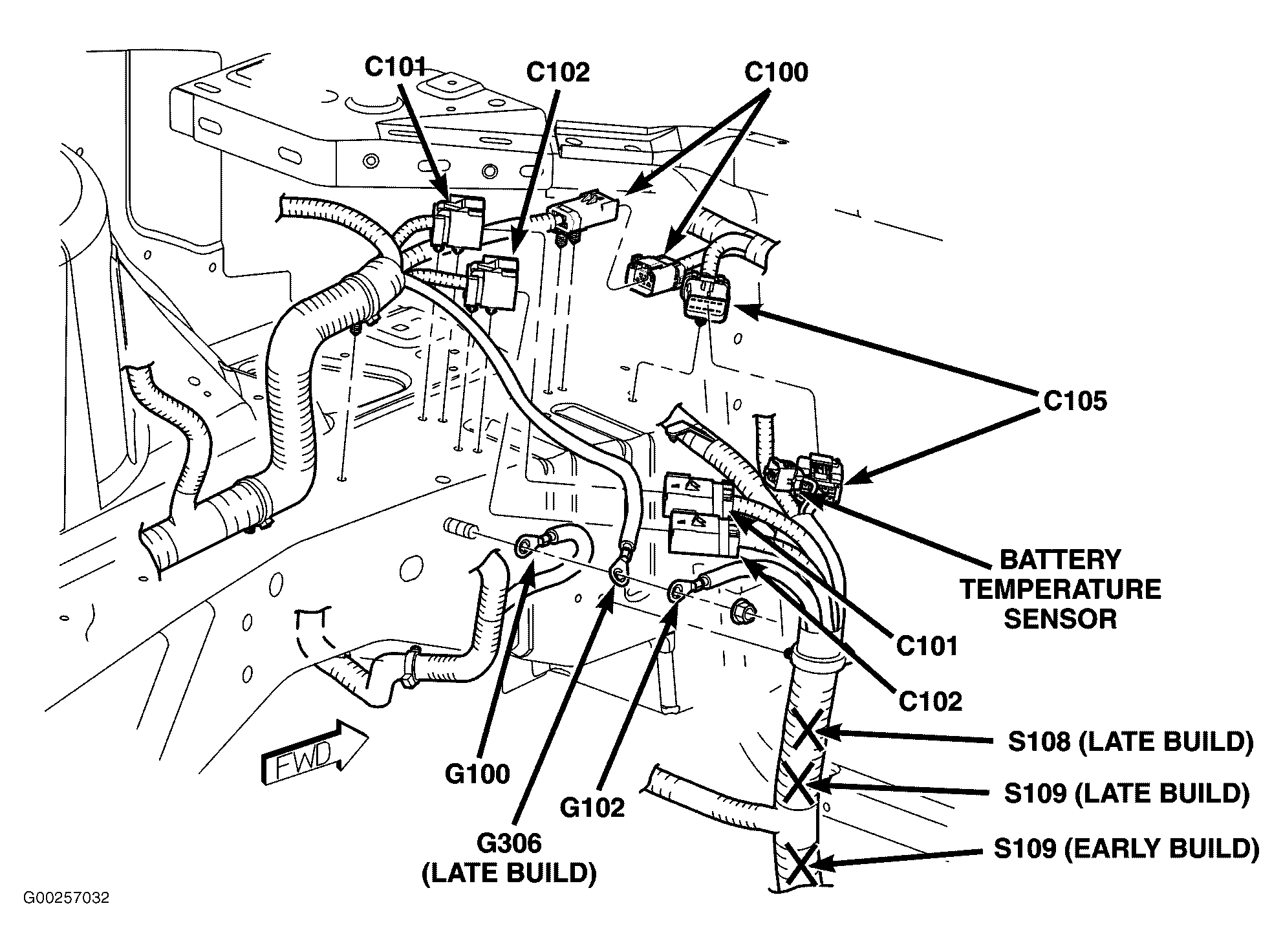

| C100 (Black, 6 Pin) | At left front of engine compartment. See Figure . |
| C101 (Black, 14 Pin) | At left front of engine compartment. See Figure . |
| C102 (Black, 10 Pin) | At left front of engine compartment. See Figure . |
| C104 (Light Gray, 10 Pin) | At left front of engine compartment. See Figure . |
| C105 (Light Gray, 10 Pin) | At left front of engine compartment. See Figure . |
| C200 (Light Gray, 2 Pin) | Center of dash. See Figure . |
| C201 (Black/Gray, 74 Pin) | Behind left side of dash. See Figure . |
| C202 (Dark Gray, 13 Pin) | Behind right side of dash. See Figure . |
| C204 (DVD) (Black, 8 Pin) | Behind right side of dash. See Figure . |
| C205 (Natural/White, 20 Pin) | Behind right side of dash. See Figure . |
| C300 (Light Gray, 14 Pin) | Under rear console. See Figure . |
| C301 (Black, 14 Pin) | At left kick panel. See Figure . |
| C302 (Black, 4 Pin) | At left kick panel. See Figure . |
| C303 (Black, 14 Pin) | At left "B" pillar. See Figure . |
| C304 (Black, 14 Pin) | At right "A" pillar. See Figure . |
| C305 (Black, 4 Pin) | At right "A" pillar. See Figure . |
| C306 (Black, 14 Pin) | At right "B" pillar. See Figure . |
| C307 (Black, 10 Pin) | At top center of liftgate. See Figure . |
| C308 (Power Liftgate) (Black, 10 Pin) | At top center of liftgate. See Figure . |

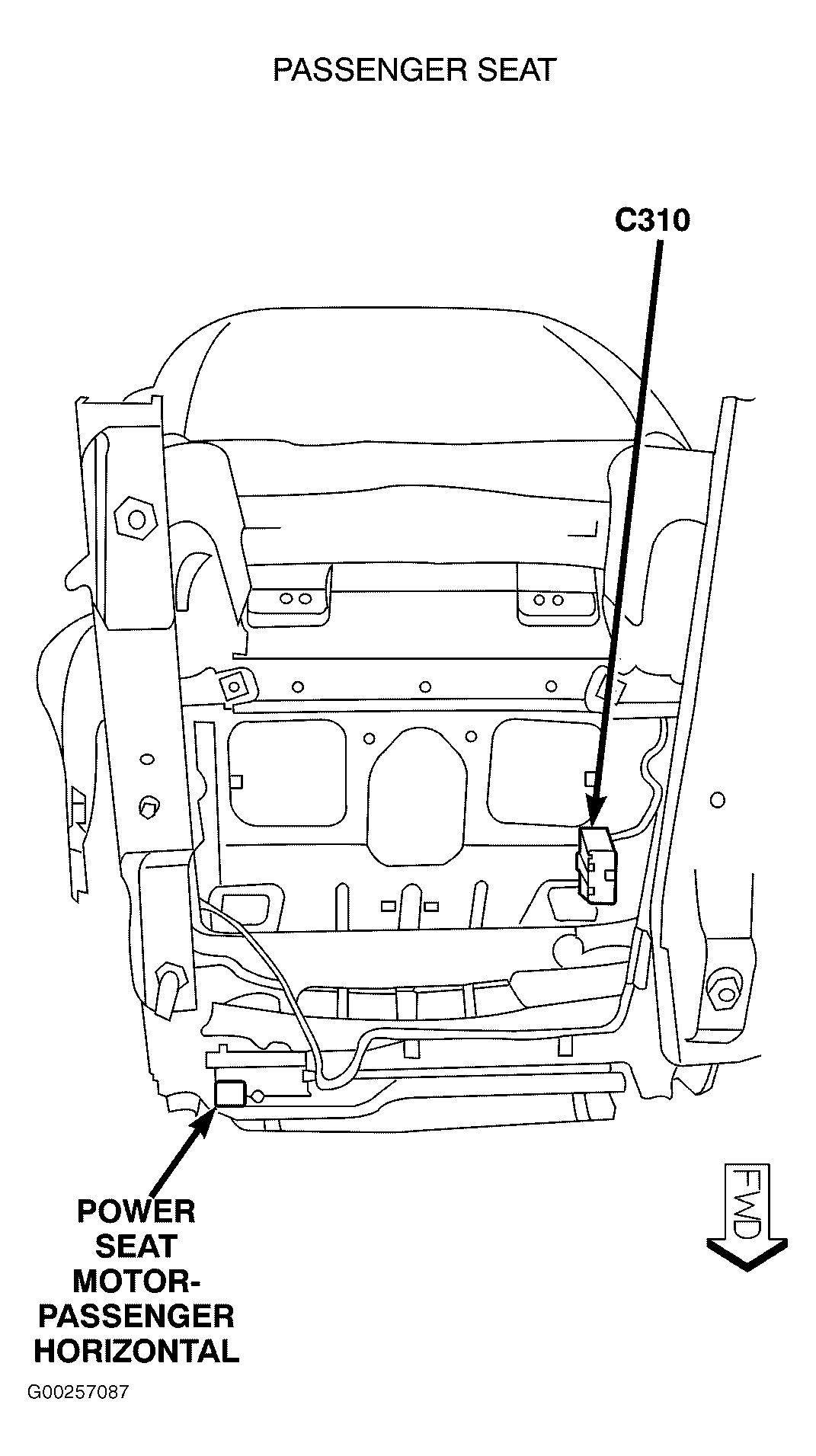

| C310 (Dark Gray, 13 Pin) | Under passenger seat. See Figure . |
| C312 (Except Base) (Black, 8 Pin) | At left "A" pillar. See Figure . |
| C313 (Light Gray, 12 Pin) | At left "A" pillar. See Figure . |
| C315 (White, 10 Pin) | Behind right side of dash. See Figure . |
| C316 (White, 2 Pin) | At left side of driver seat. See Figure . |
