Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Integrated Power Module
Courtesy of DAIMLERCHRYSLER CORP.

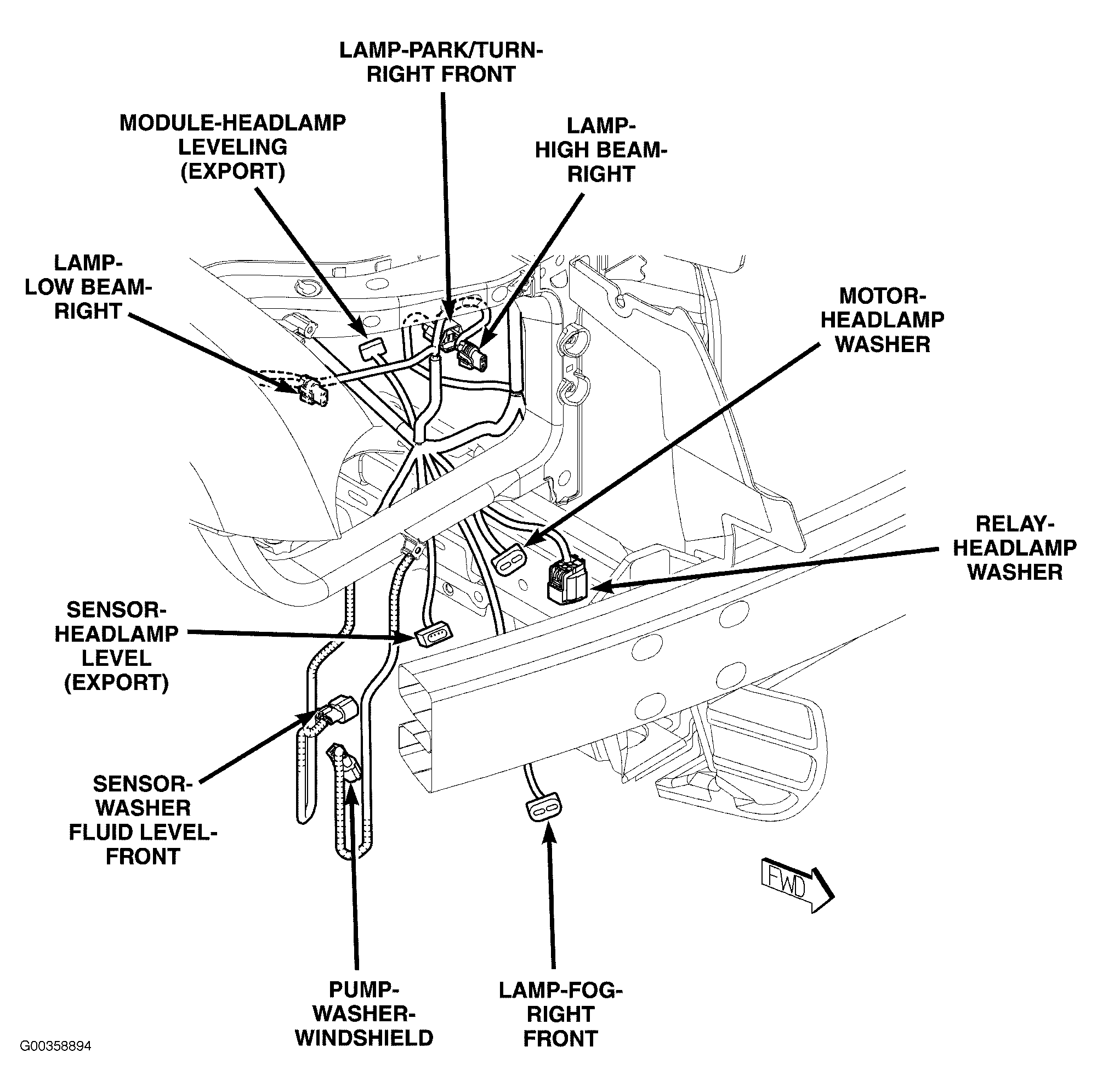

Fig 2: Right Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

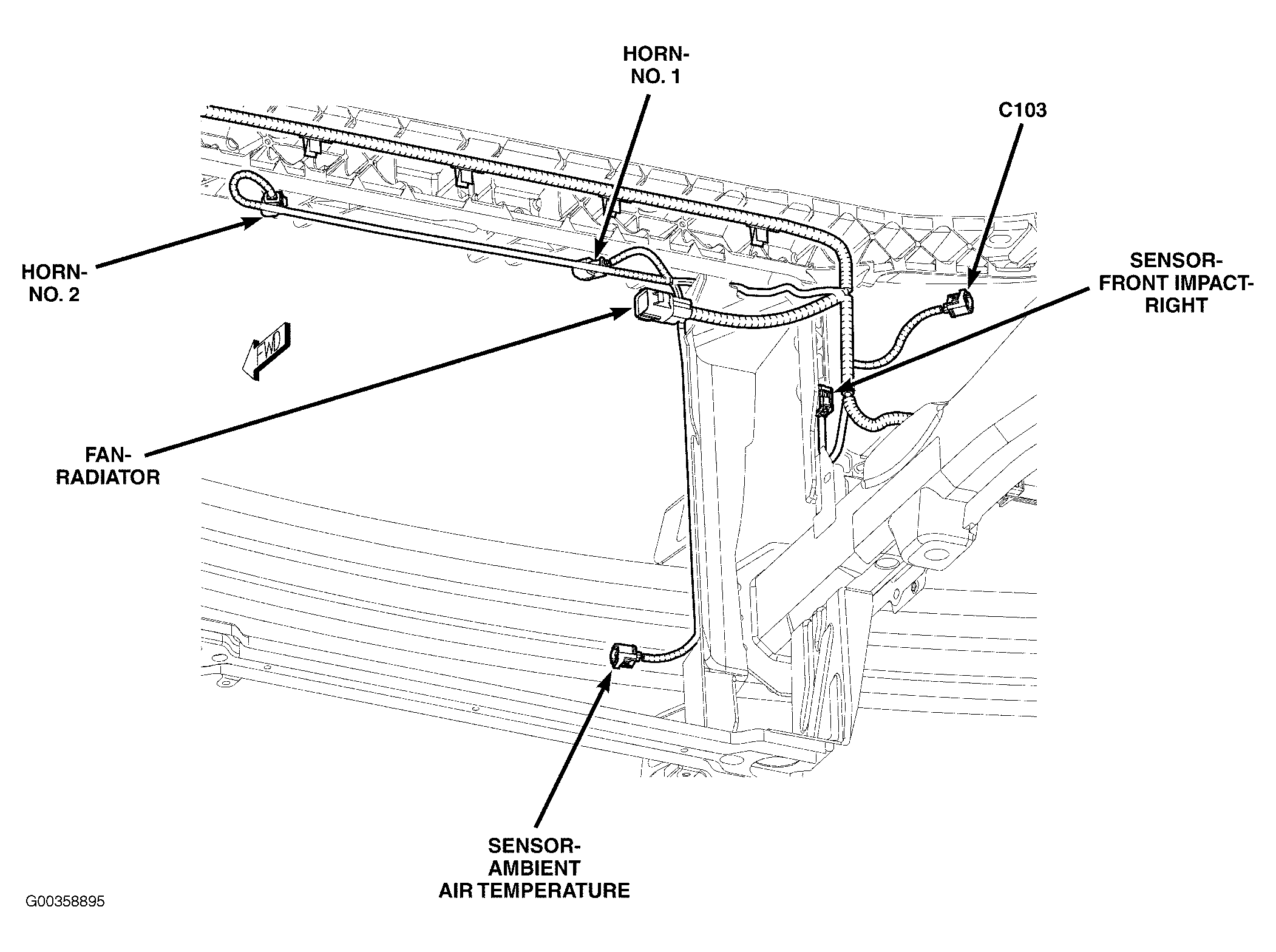

Fig 3: Right Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

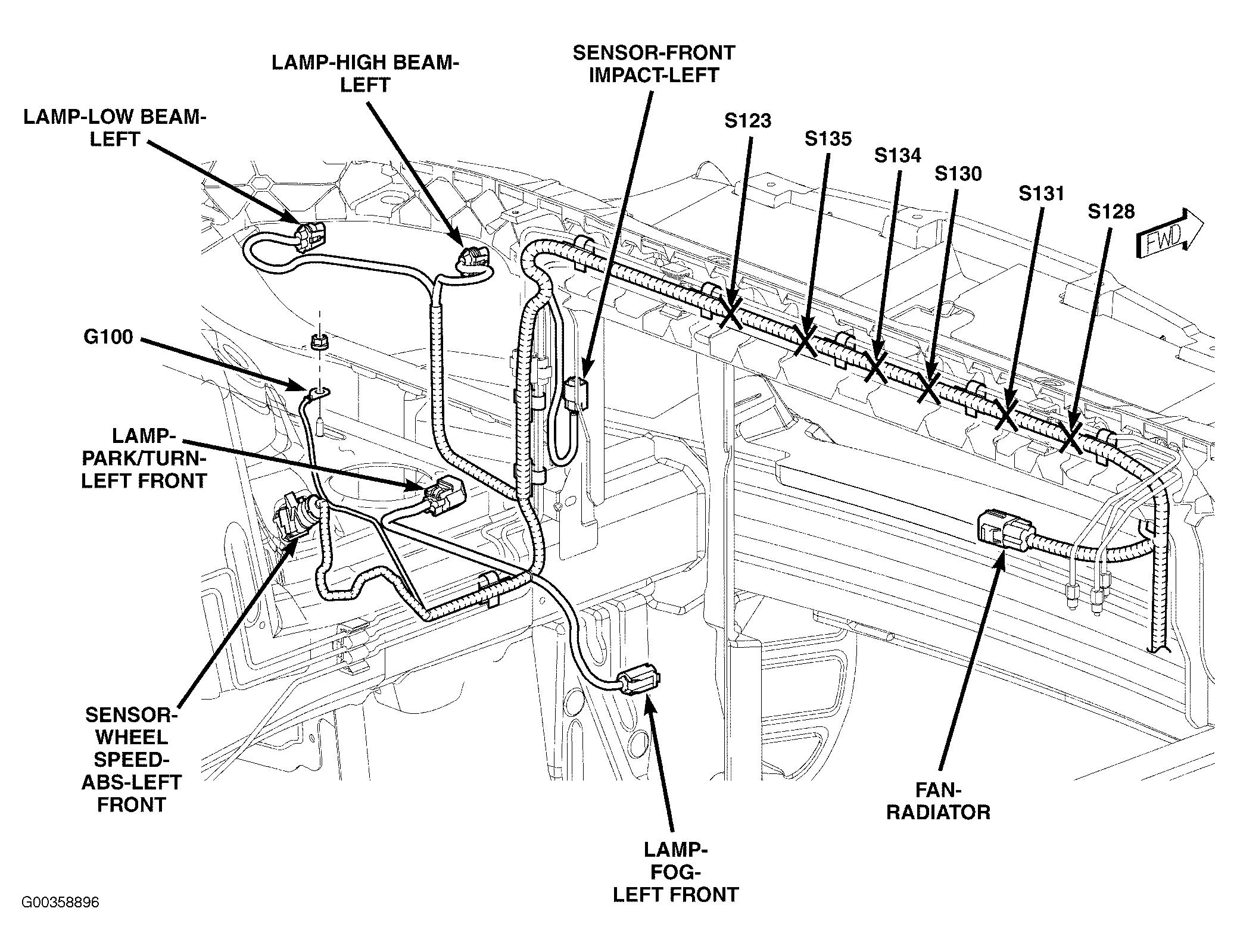

Fig 4: Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 5: Right Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 6: Right Inner Fender Shield
Courtesy of DAIMLERCHRYSLER CORP.

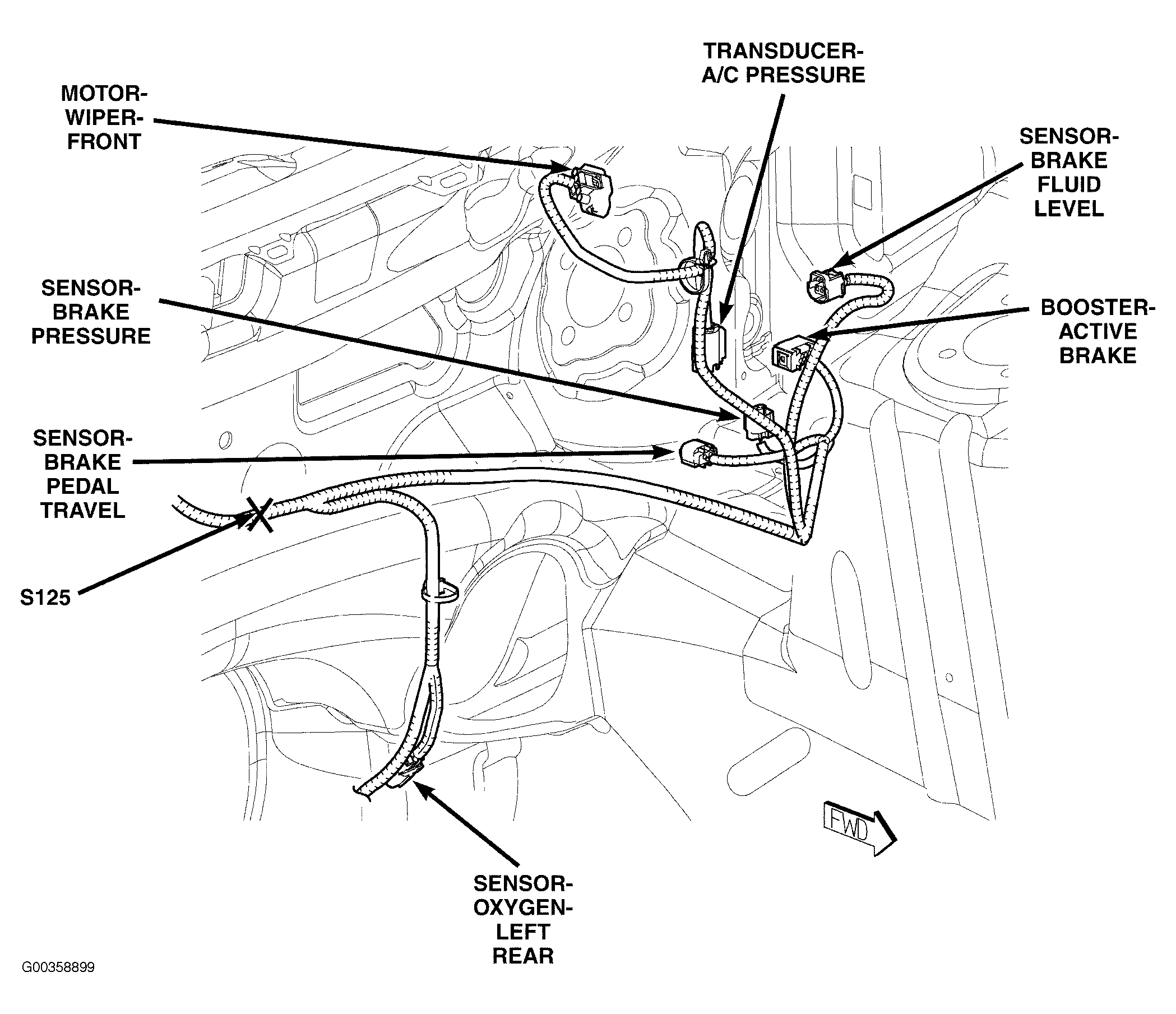

Fig 7: Left Rear Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 8: Rear Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

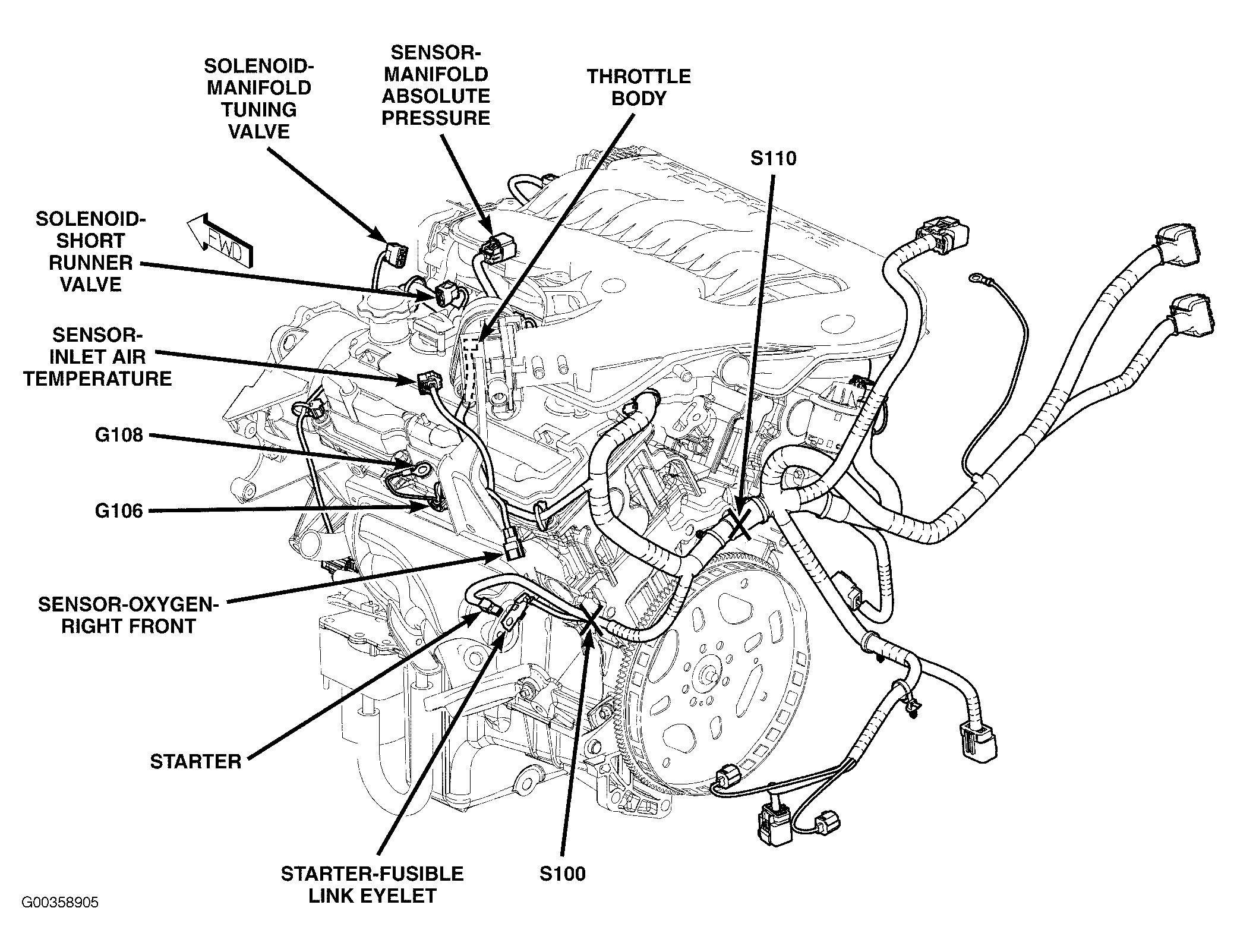

Fig 9: Right Rear Of Engine (2.7L)
Courtesy of DAIMLERCHRYSLER CORP.

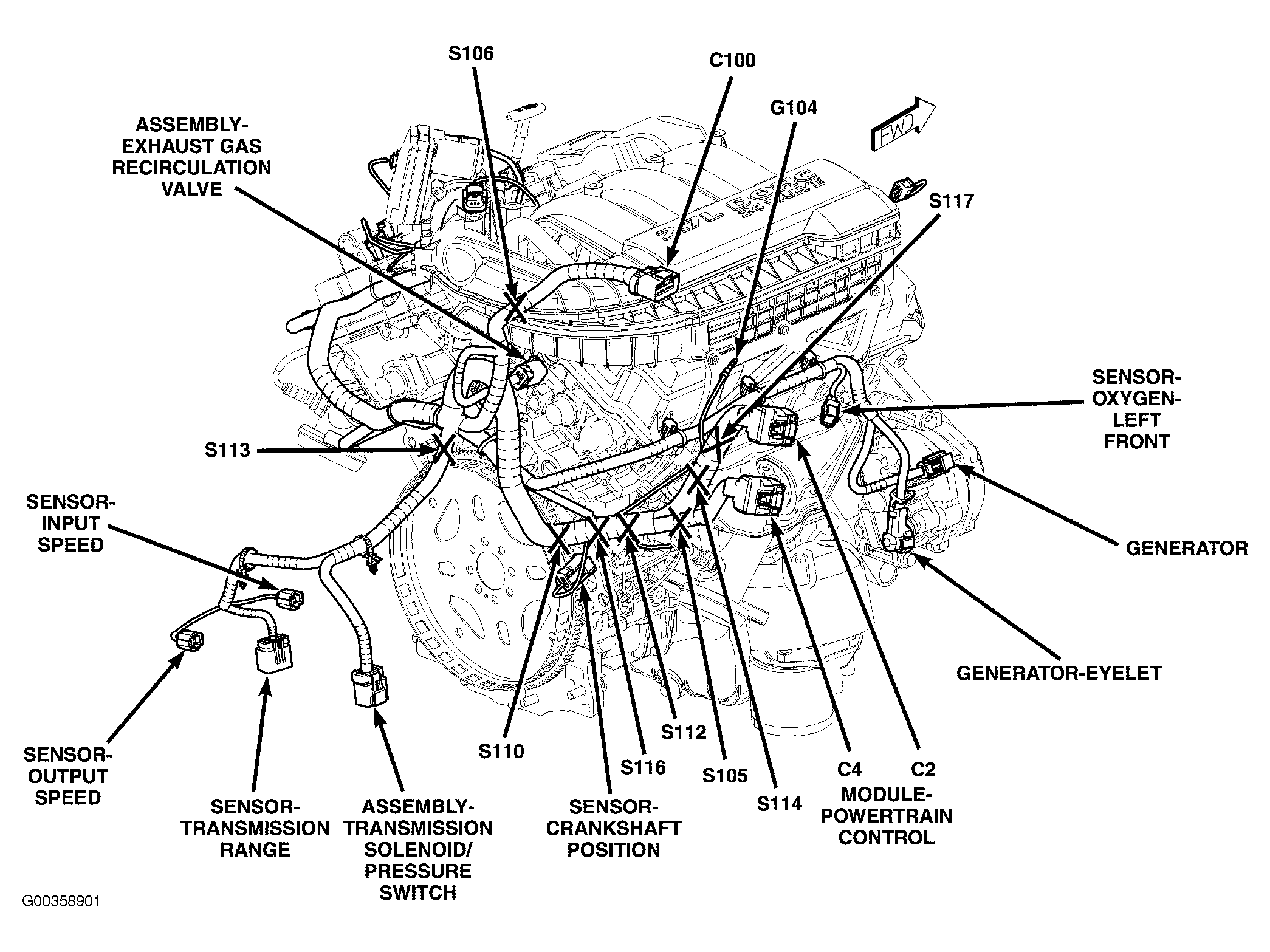

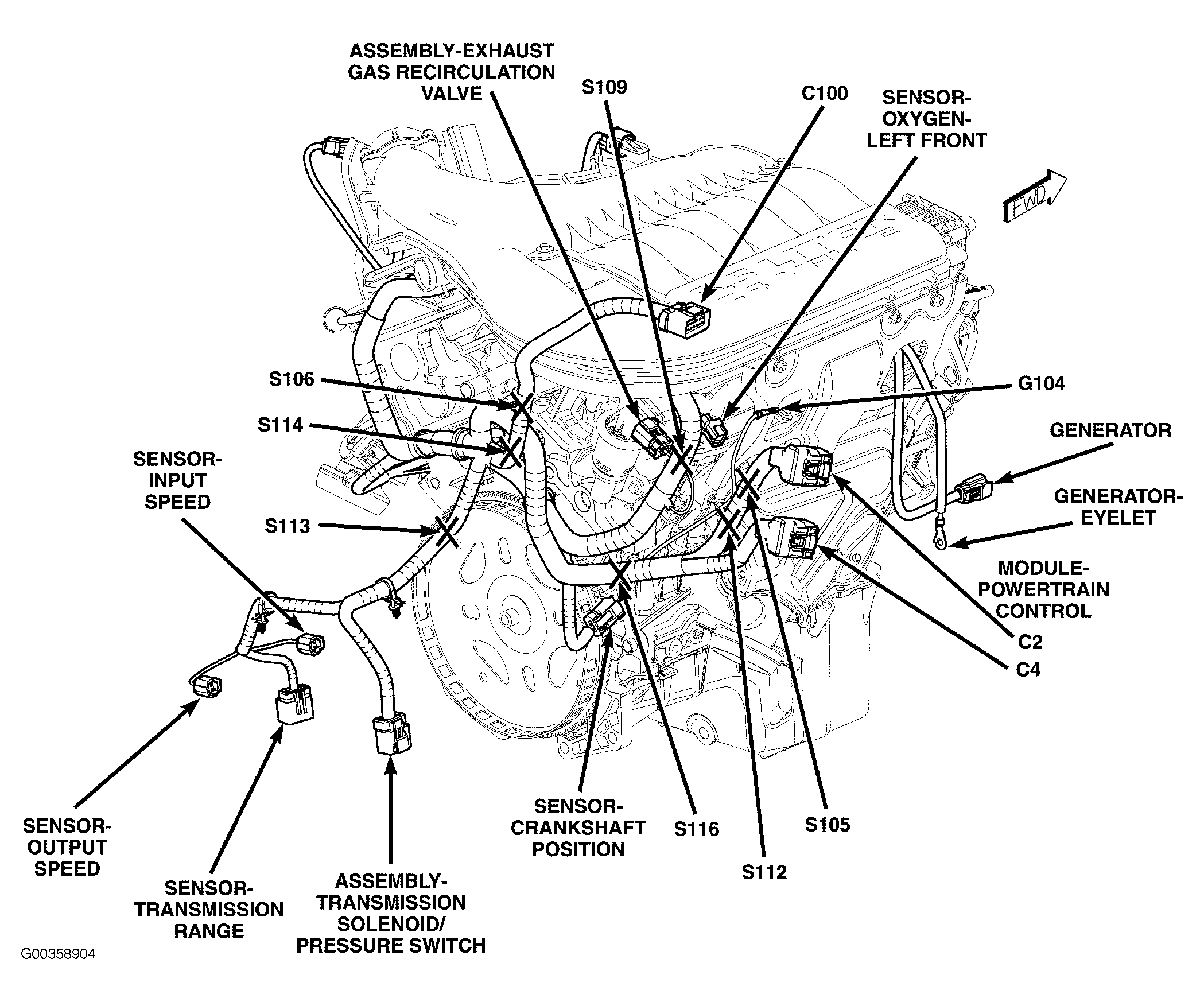

Fig 10: Left Rear Of Engine (2.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 11: Front Of Engine (3.5L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 12: Right Rear Of Engine (3.5L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 13: Left Rear Of Engine (3.5L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 14: Left Side Of Engine (3.5L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 15: Right Front Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

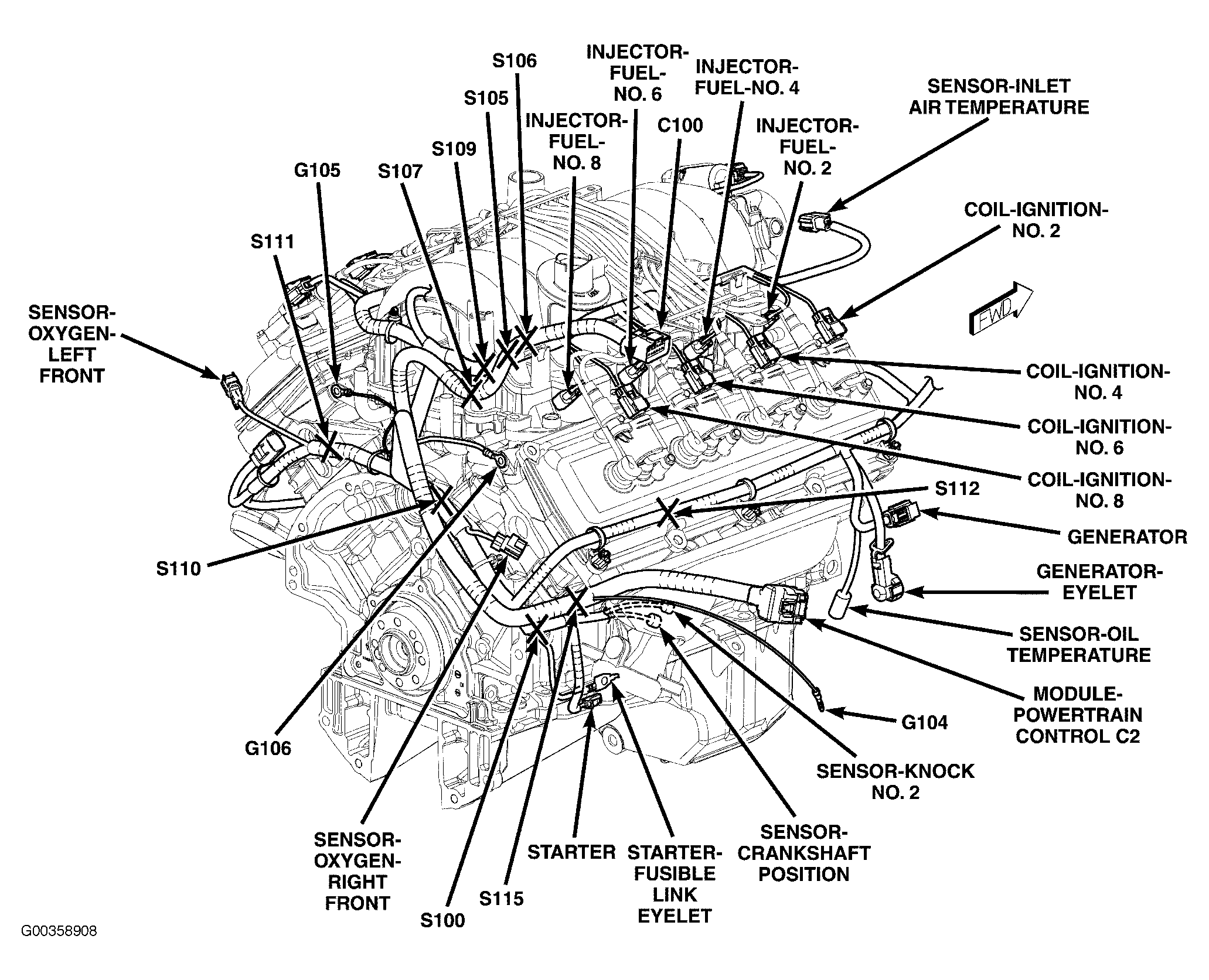

Fig 16: Right Rear Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

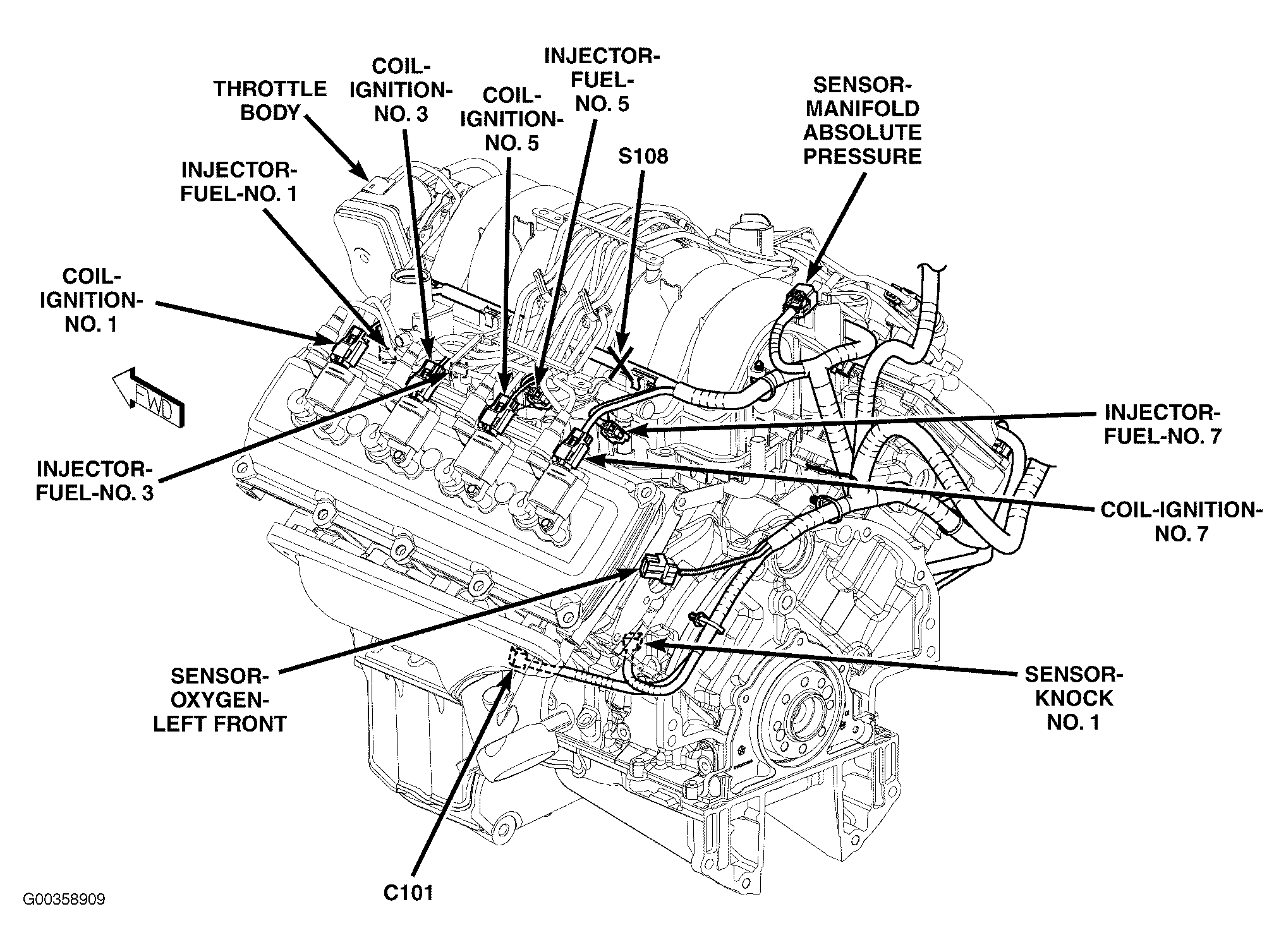

Fig 17: Left Rear Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

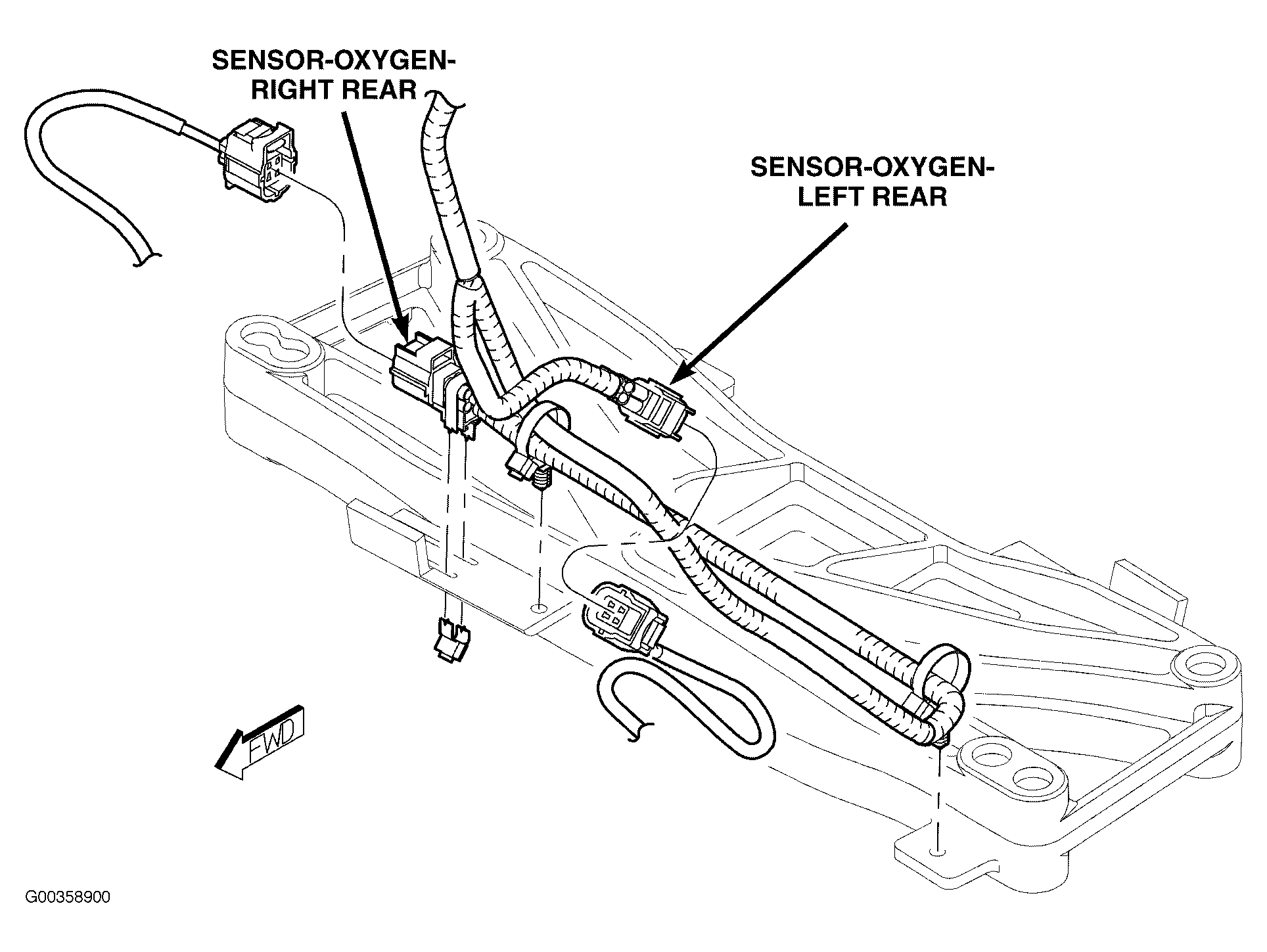

Fig 18: Transmission
Courtesy of DAIMLERCHRYSLER CORP.
Fig 19: HVAC Unit
Courtesy of DAIMLERCHRYSLER CORP.
Fig 20: Instrument Panel
Courtesy of DAIMLERCHRYSLER CORP.
Fig 21: Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 22: Steering Column
Courtesy of DAIMLERCHRYSLER CORP.
Fig 23: Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 24: Center/Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

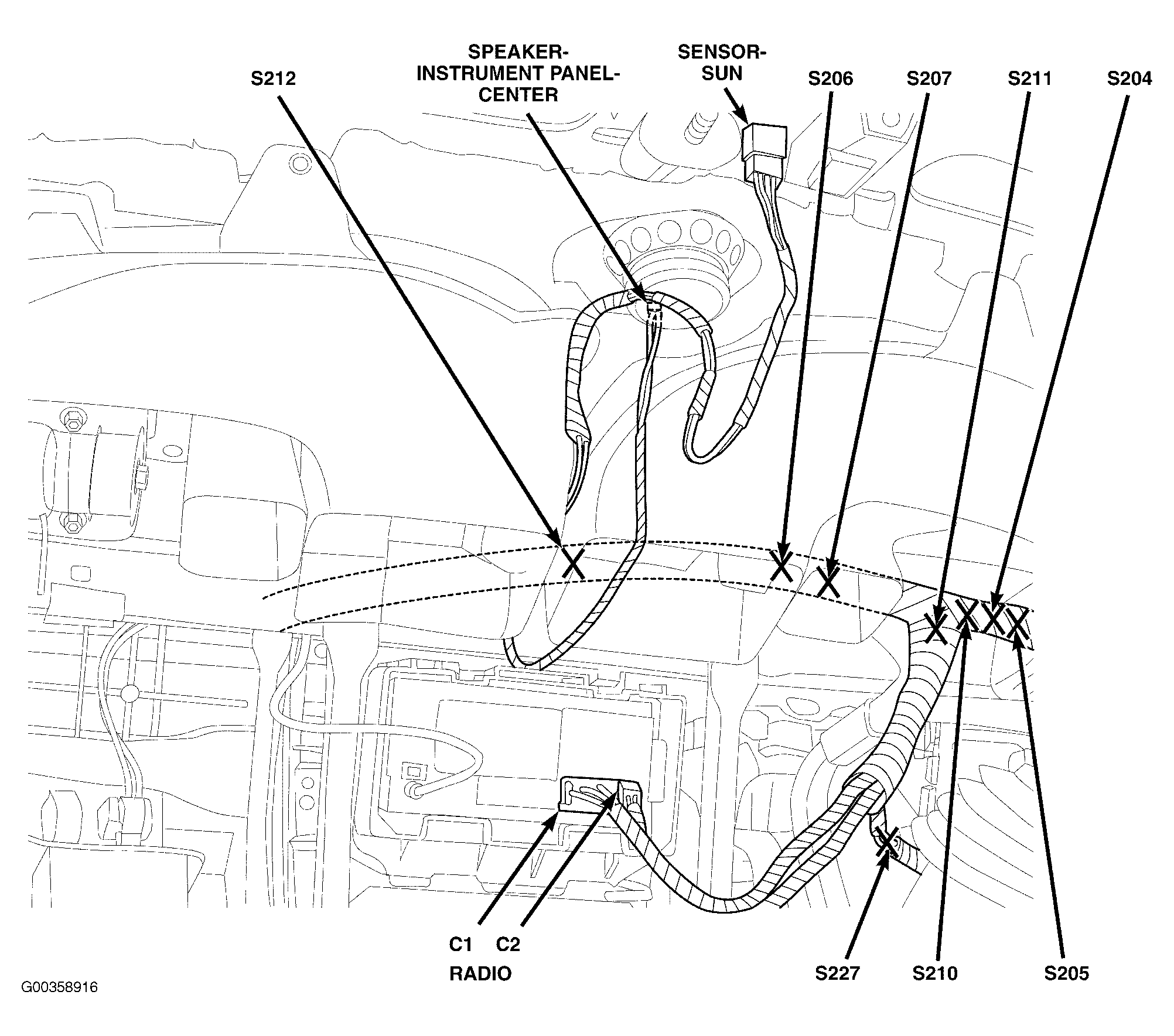

Fig 25: Center Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 26: Center/Right Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

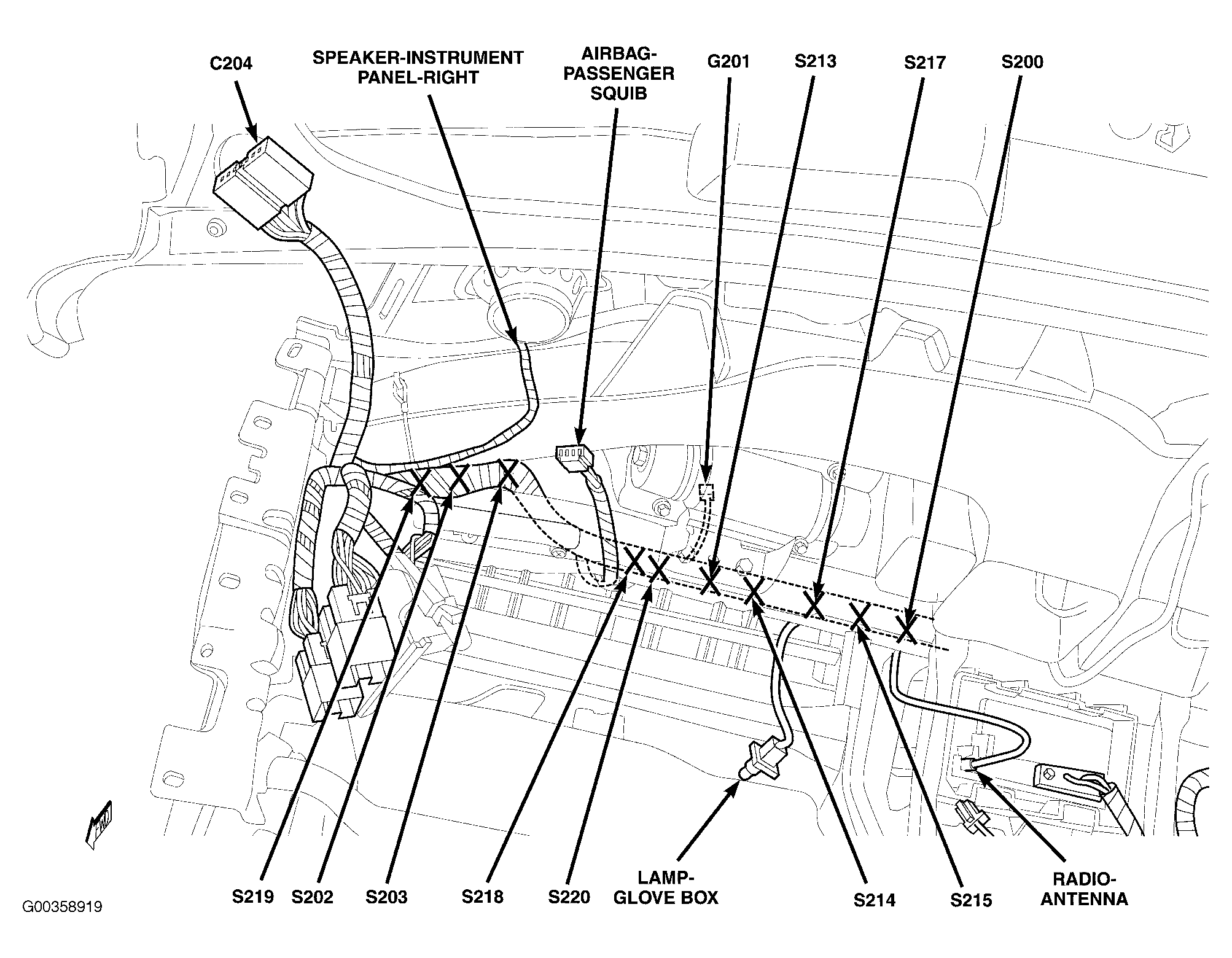

Fig 27: Right Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 28: Left "A" Pillar
Courtesy of DAIMLERCHRYSLER CORP.
Fig 29: Left Side Of Passenger Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 30: Right Front Of Passenger Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 31: Driver Seat
Courtesy of DAIMLERCHRYSLER CORP.
Fig 32: Passenger Seat
Courtesy of DAIMLERCHRYSLER CORP.
Fig 33: Left Side Of Passenger Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 34: Right Side Of Passenger Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 35: Left Side Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 36: Driver Door (Right Front Door Similar)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 37: Left/Right Rear Door
Courtesy of DAIMLERCHRYSLER CORP.
Fig 38: Left Rear Quarterpanel (300)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 39: Left Rear Quarterpanel (Magnum)
Courtesy of DAIMLERCHRYSLER CORP.

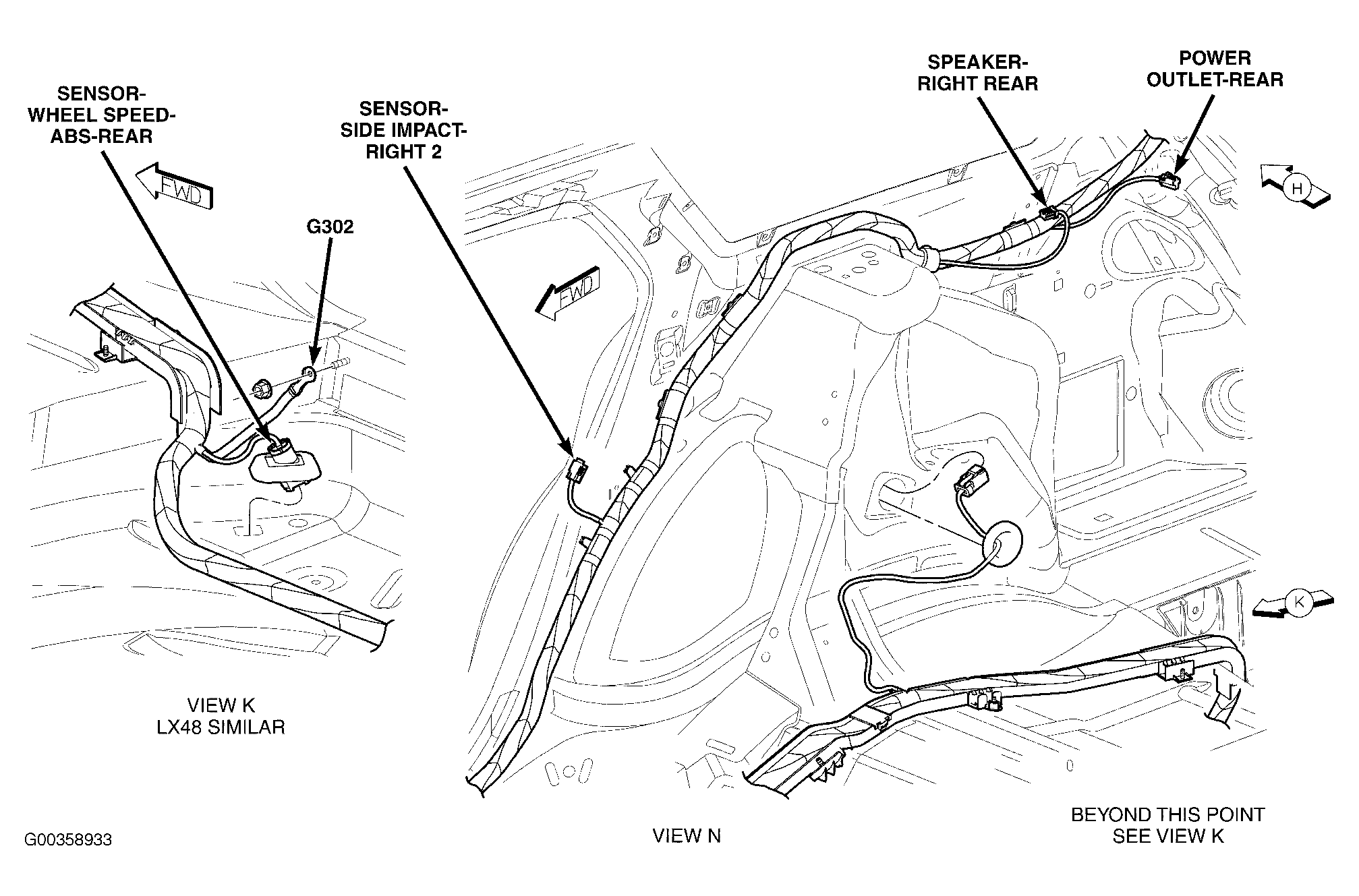

Fig 40: Right Rear Quarterpanel (300)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 41: Right Rear Quarterpanel (Magnum)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 42: Headliner
Courtesy of DAIMLERCHRYSLER CORP.
Fig 43: Headliner
Courtesy of DAIMLERCHRYSLER CORP.
Fig 44: Left Rear Of Trunk (300)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 45: Left Rear Of Cargo Area (Magnum)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 46: Right Rear Of Cargo Area (Magnum)
Courtesy of DAIMLERCHRYSLER CORP.

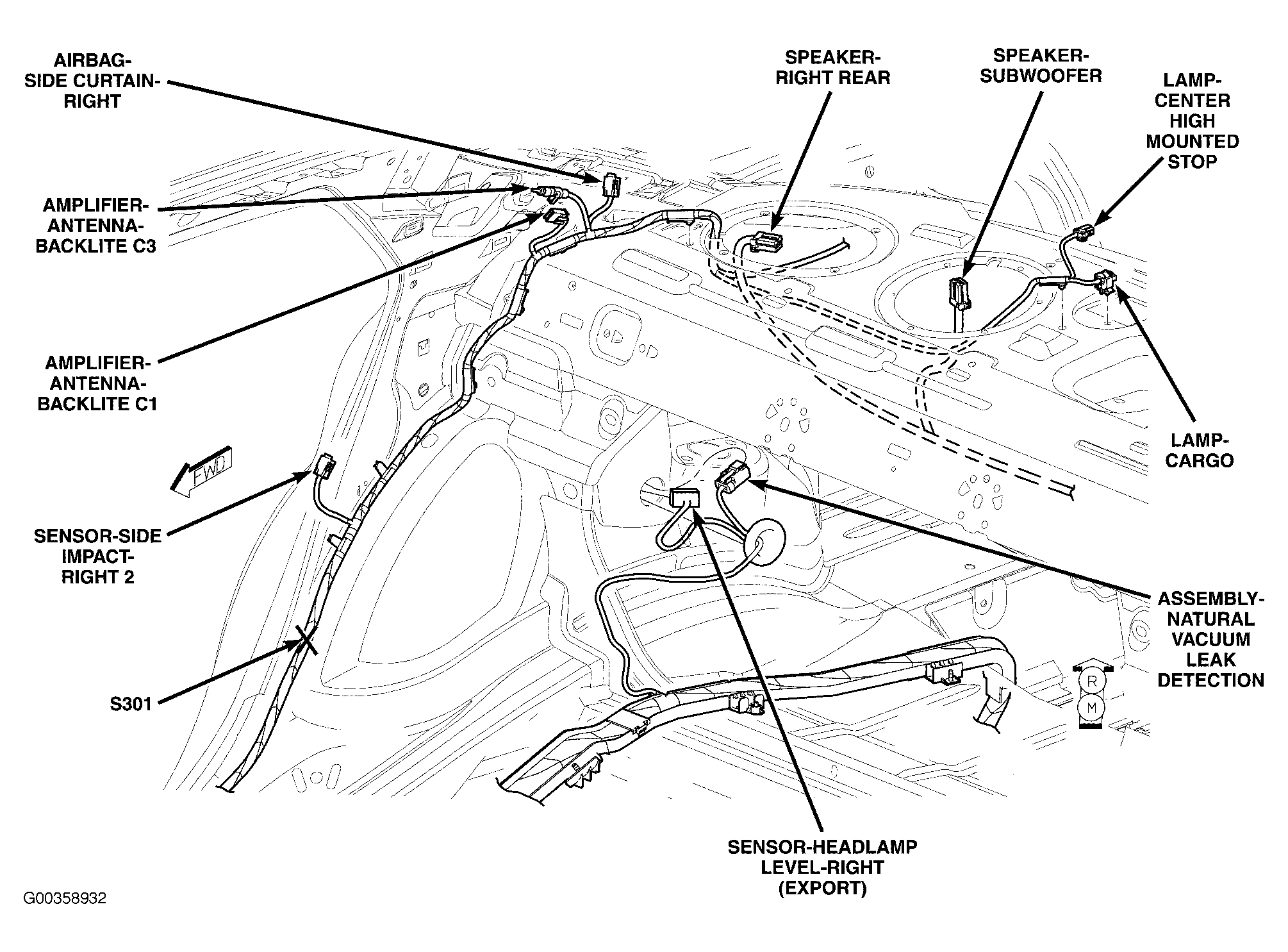

Fig 47: Trunk (300)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 48: Liftgate (Magnum)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 49: Trunk Battery
Courtesy of DAIMLERCHRYSLER CORP.
Fig 50: Rear Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.

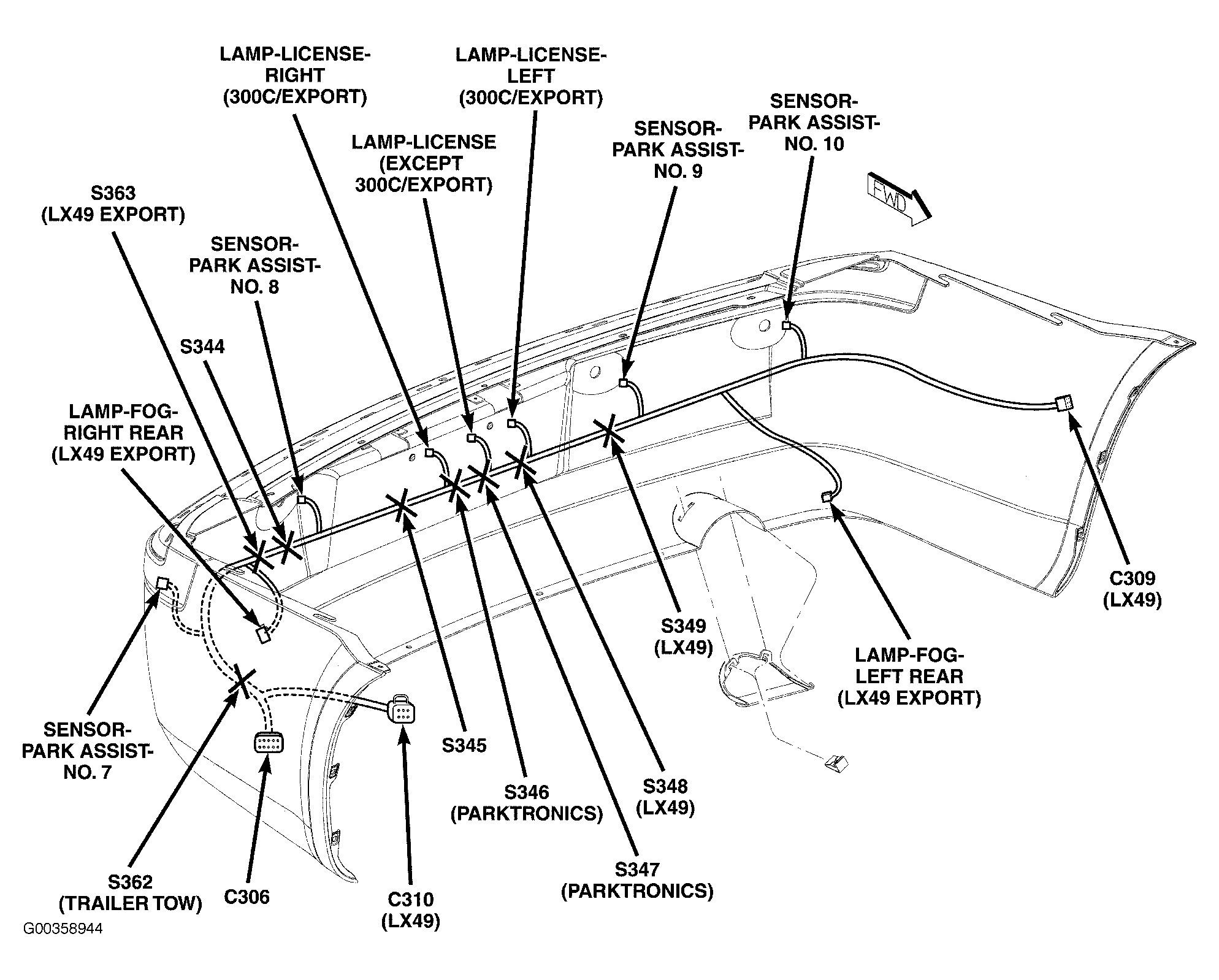

Fig 51: Rear Fascia
Courtesy of DAIMLERCHRYSLER CORP.
Fig 52: HVAC Unit
Courtesy of DAIMLERCHRYSLER CORP.
Fig 53: Steering Column
Courtesy of DAIMLERCHRYSLER CORP.
Fig 54: Rear Cargo Area
Courtesy of DAIMLERCHRYSLER CORP.
Fig 55: Power Distribution Center
Courtesy of DAIMLERCHRYSLER CORP.
