Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Vehicle Overview
Courtesy of DAIMLERCHRYSLER CORP.
Fig 2: On Master Cylinder
Courtesy of DAIMLERCHRYSLER CORP.
Fig 3: Right Side Of Vehicle Floor
Courtesy of DAIMLERCHRYSLER CORP.
Fig 4: Right Side Of Trunk
Courtesy of DAIMLERCHRYSLER CORP.
Fig 5: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 6: Passenger Door
Courtesy of DAIMLERCHRYSLER CORP.
Fig 7: Right Kick Panel
Courtesy of DAIMLERCHRYSLER CORP.
Fig 8: Center Console
Courtesy of DAIMLERCHRYSLER CORP.
Fig 9: Right Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 10: Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 11: Right Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 12: Left Side Of Engine
Courtesy of DAIMLERCHRYSLER CORP.

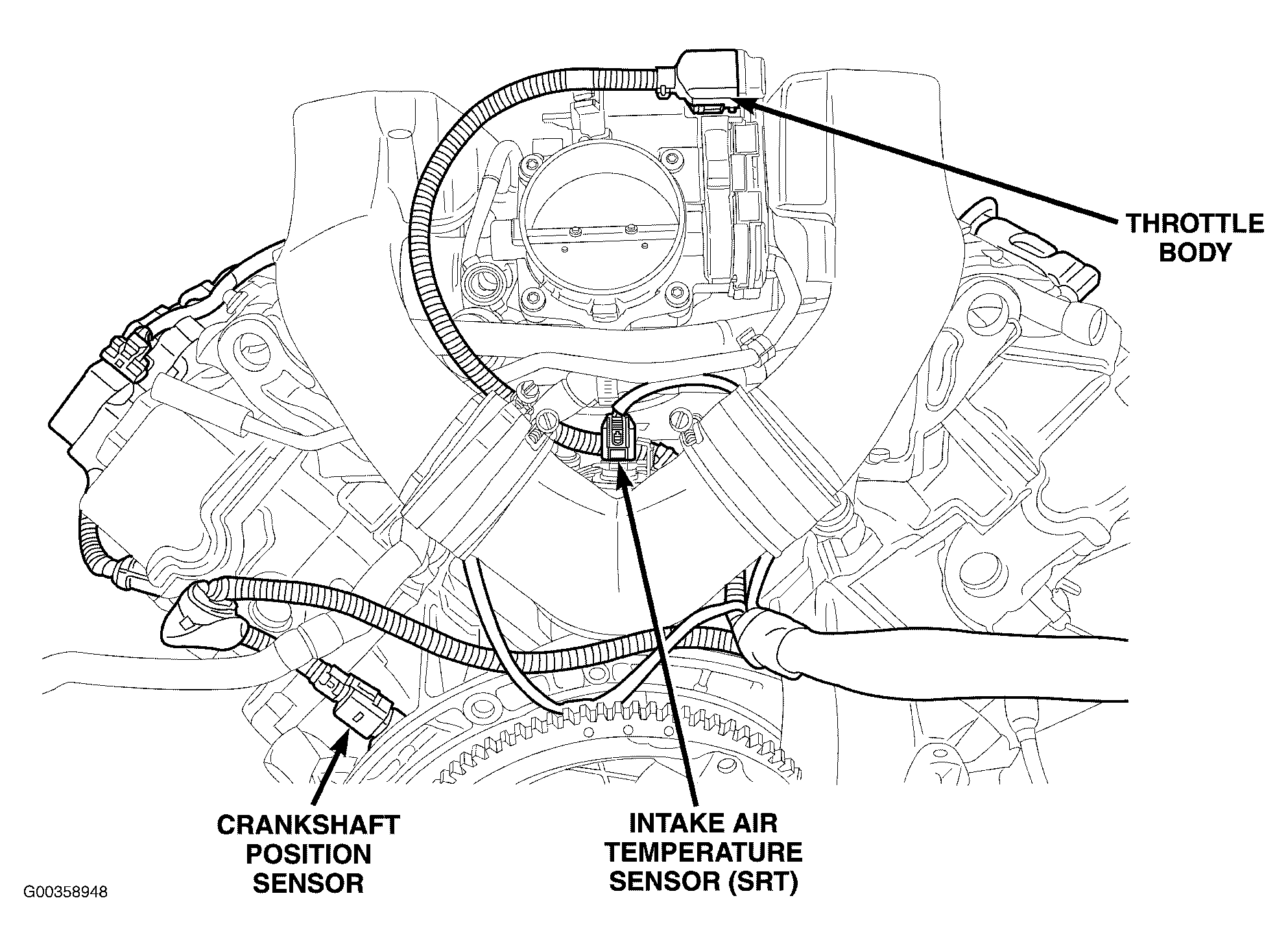

Fig 13: Front Of Engine
Courtesy of DAIMLERCHRYSLER CORP.
Fig 14: Rear Of Engine
Courtesy of DAIMLERCHRYSLER CORP.
Fig 15: Right Side Of Transmission (M/T)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 16: Left Front Of Transmission (A/T)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 17: Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 18: Rear Of Trunk (Convertible)
Courtesy of DAIMLERCHRYSLER CORP.

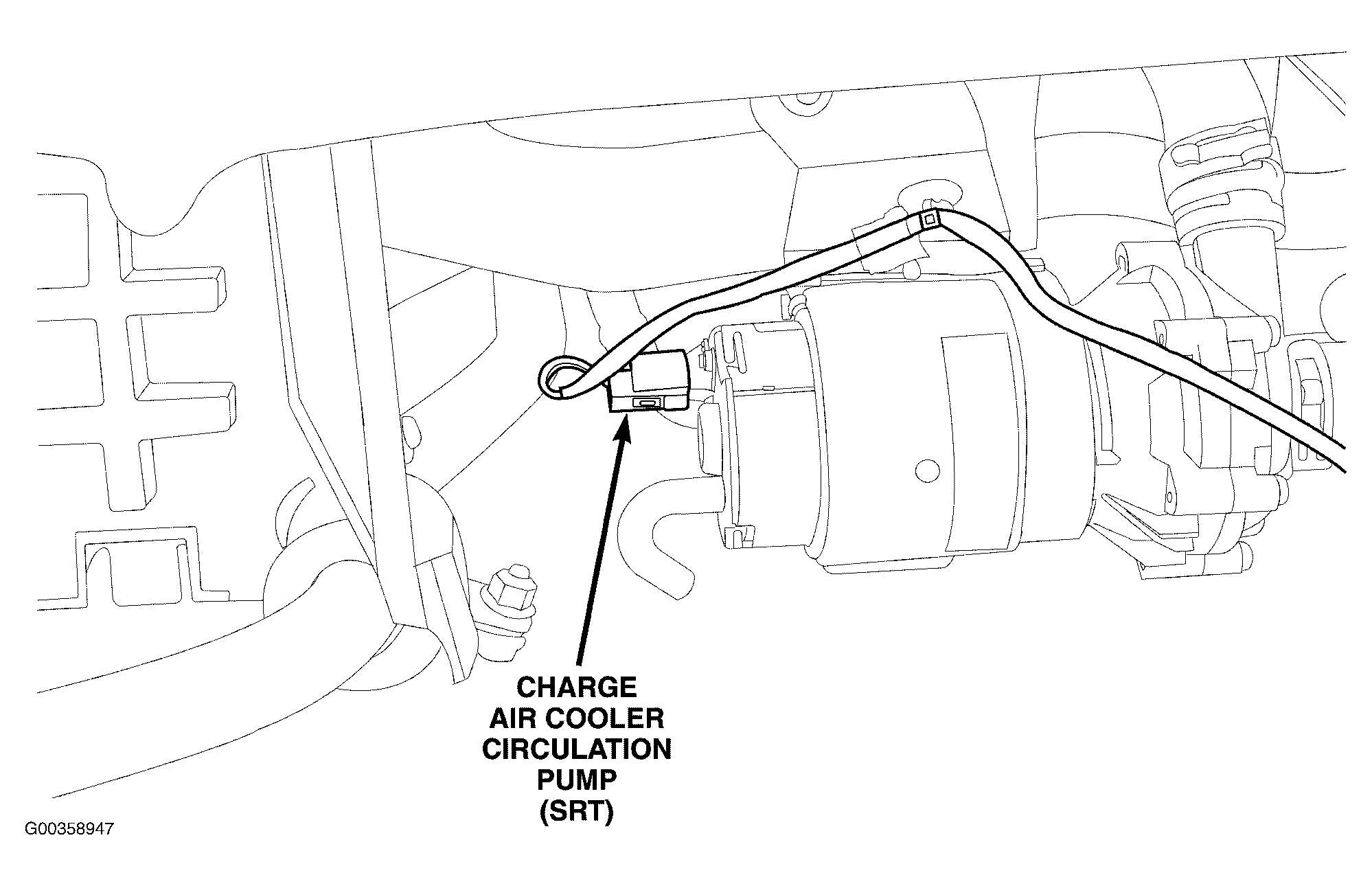

Fig 19: Left Side Of Engine Compartment (SRT)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 20: Lower Right Front Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.

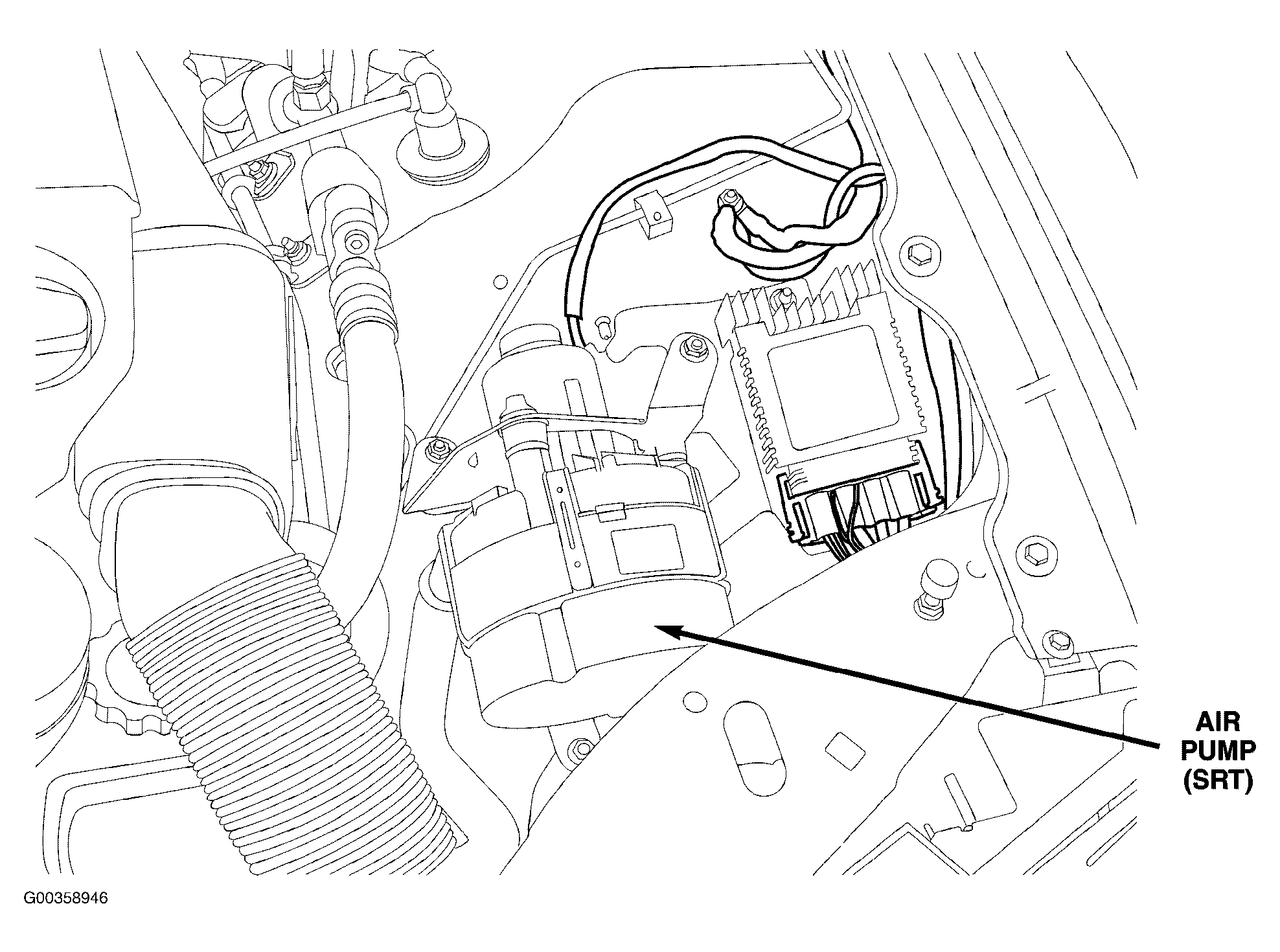

Fig 21: Rear Of Engine (SRT)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 22: Rear Window/Trunk (Coupe)
Courtesy of DAIMLERCHRYSLER CORP.

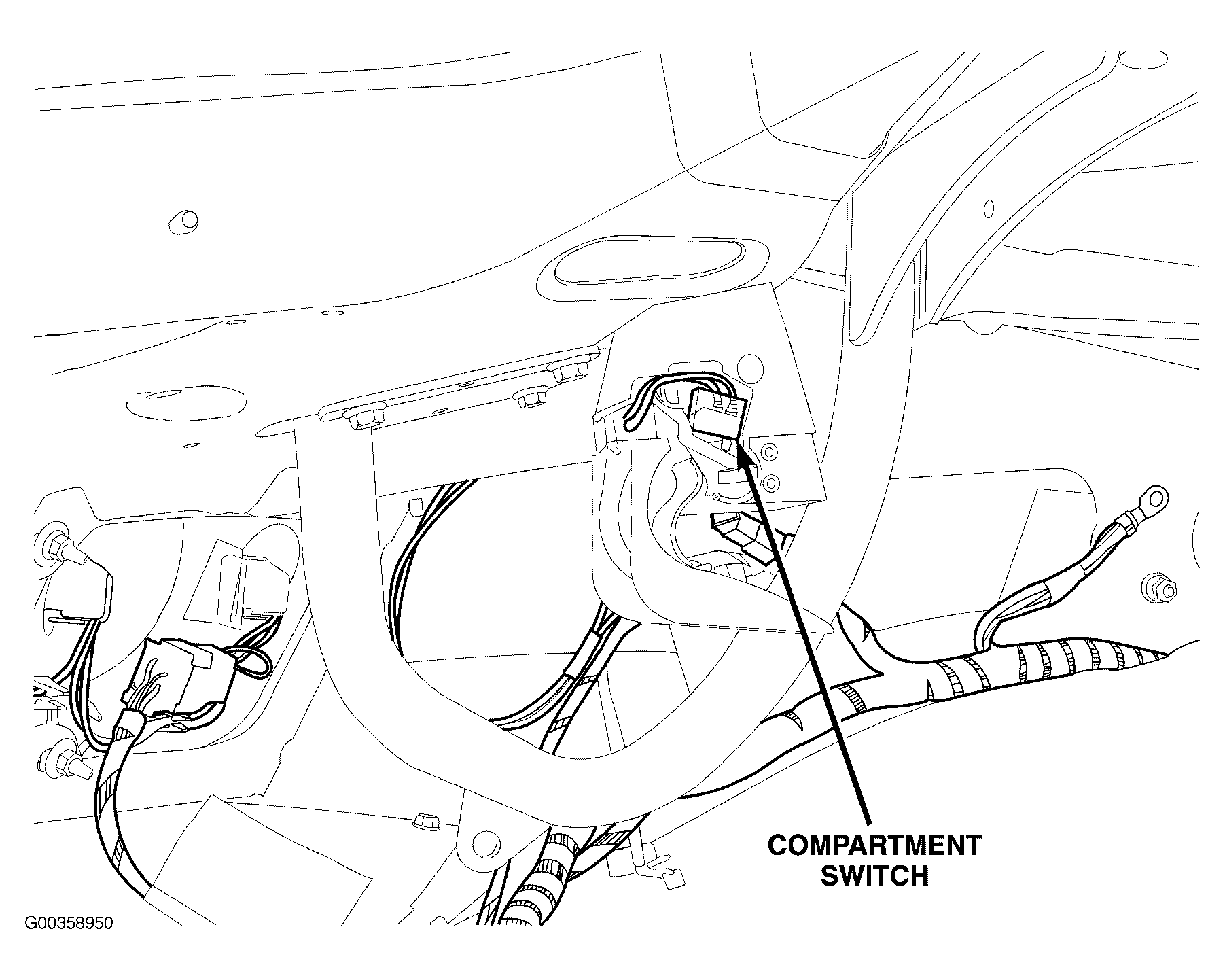

Fig 23: Trunk (Convertible)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 24: Front Header
Courtesy of DAIMLERCHRYSLER CORP.
Fig 25: Left Kick Panel
Courtesy of DAIMLERCHRYSLER CORP.
Fig 26: Trunk
Courtesy of DAIMLERCHRYSLER CORP.
