Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|
| C100 (Light Green, 10 Pin) | At lower left side of dash. See Figure . |
| C101 (Light Gray, 10 Pin) | At lower left side of dash. See Figure . |
| C104 (Light Gray, 10 Pin) | At left front side of engine compartment. See Figure . |
| C105 (Black, 10 Pin) | At left front side of engine compartment. See Figure . |
| C111 (Black, 14 Pin) | At left side of engine compartment. See Figure . |
| C121 (Black, 16 Pin) | At left kick panel. See Figure . |
| C169 (2.4L) (Black, 6 Pin) | At left front side of engine compartment. |
| C169 (2.7L) (Black, 2 Pin) | At left side of engine compartment. See Figure . |
| C170 (Dark Gray, 4 Pin) | On air pump assembly, near starter. See Figure . |
| C171 (Dark Gray, 2 Pin) | On air pump assembly, near starter. See Figure . |
| C200 (ATC) (White, 14 Pin) | Behind lower center of dash. See Figure . |
| C200 (MTC) (Natural, 14 Pin) | Behind lower center of dash. See Figure . |
| C225 (Black, 3 Pin) | At center of vehicle, behind occupant restraint controller. See Figure . |
| C300 (Black, 6 Pin) | In trunk, near left taillight. See Figure . |
| C301 (Black, 6 Pin) | In trunk, near right taillight. See Figure . |
| C302 (Black, 10 Pin) | Behind lower left side of dash. See Figure . |
| C303 (Light Gray, 14 Pin) | Behind lower left side of dash. See Figure . |
| C304 (Yellow, 4 Pin) | At center console. See Figure . |
| C305 (Black, 2 Pin) | At deck lid. See Figure . |
| C306 (Black, 10 Pin) | Under passenger's seat. See Figure . |
| C307 (Convertible) (White, 4 Pin) | Behind lower left side of dash. |
| C307 (Sedan) (White, 2 Pin) | At left kick panel. See Figure . |
| C308 (Black, 12 Pin) | At left "B" pillar. See Figure . |
| C309 (Convertible) (Gray, 2 Pin) | Under driver's seat. See Figure . |
| C309 (Sedan) (Black, 2 Pin) | Under driver's seat. See Figure . |
| C310 (Brown, 16 Pin) | Behind lower left side of dash. See Figure . |
| C311 (Blue, 12 Pin) | Behind lower left side of dash. See Figure . |
| C312 (Black, 10 Pin) | Behind lower left side of dash. See Figure . |

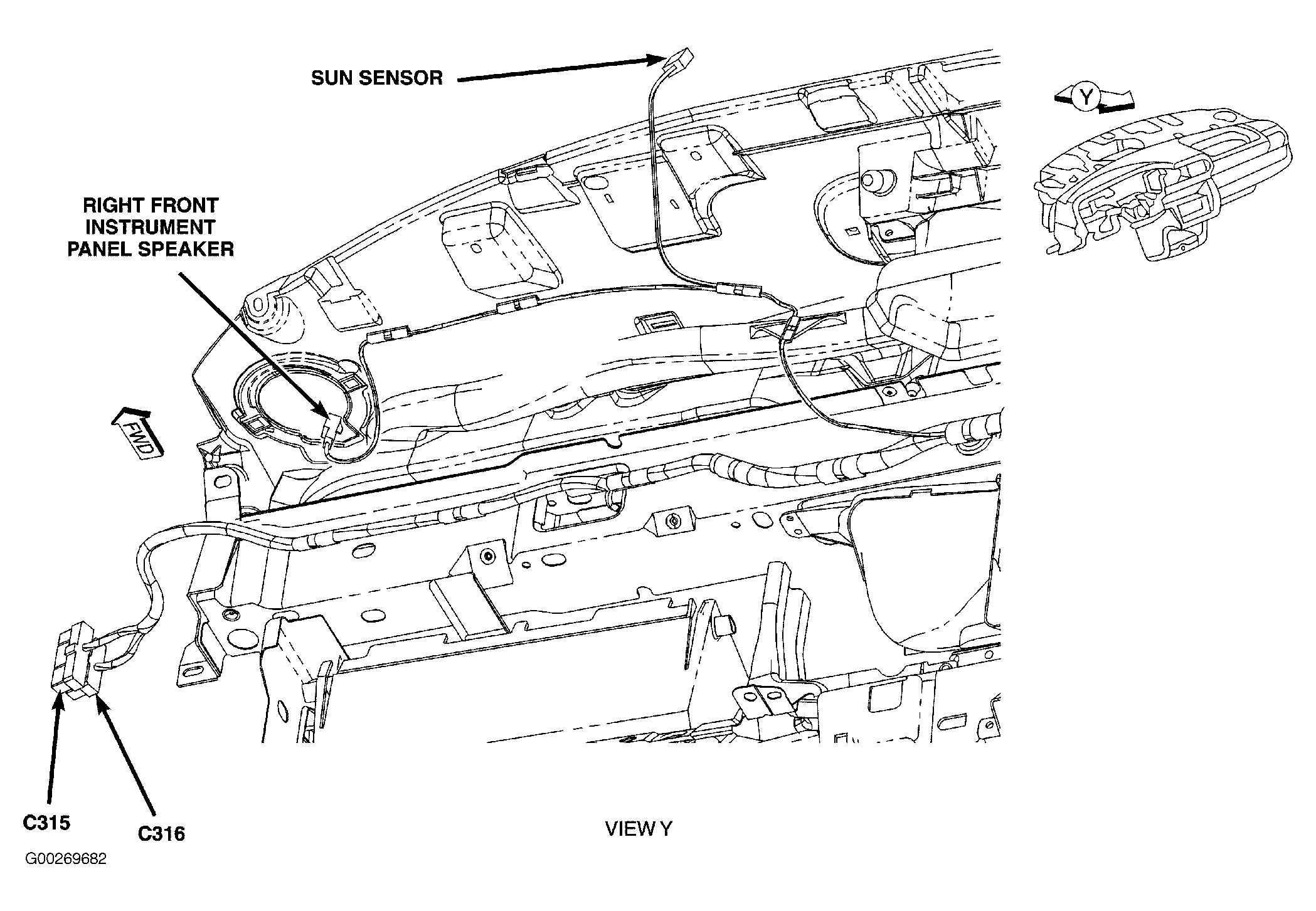

| C315 (Brown, 16 Pin) | Behind right side of dash. See Figure . |
| C316 (Blue, 12 Pin) | Behind right side of dash. See Figure . |
| C318 (Blue, 12 Pin) | At right "B" pillar. See Figure . |
| C320 (Convertible) (Black, 2 Pin) | Near license light. See Figure . |
| C320 (Sedan) (Black, 3 Pin) | Near license light. |
| C321 (Black, 6 Pin) | At left rear of vehicle, near wheelwell. See Figure . |
| C322 (Black, 2 Pin) | At rear of vehicle, to rear foglight harness. |
| C323 (Black, 6 Pin) | In console. |
| C324 (Black, 6 Pin) | Under driver seat. |
| C325 (Black, 6 Pin) | Under passenger seat. |
