Fuel Pump Module: Removal
- Release fuel pressure, Refer to STANDARD PROCEDURE - FUEL SYSTEM PRESSURE RELEASE PROCEDURE .
- Remove Fuel Tank refer to REMOVAL /INSTALLATION .WARNING: THE FUEL RESERVOIR OF THE FUEL PUMP MODULE DOES NOT EMPTY OUT WHEN THE TANK IS DRAINED. THE FUEL IN THE RESERVOIR WILL SPILL OUT WHEN THE MODULE IS REMOVED.
- Disconnect fuel line from fuel pump module by depressing quick connect retainers with thumb and fore finger.
- Slide fuel pump module electrical connector lock to unlock.
- Disconnect the electrical connection from the fuel pump module, by pushing down on connector retainer and pulling connector off of module.
- Mark fuel pump location.

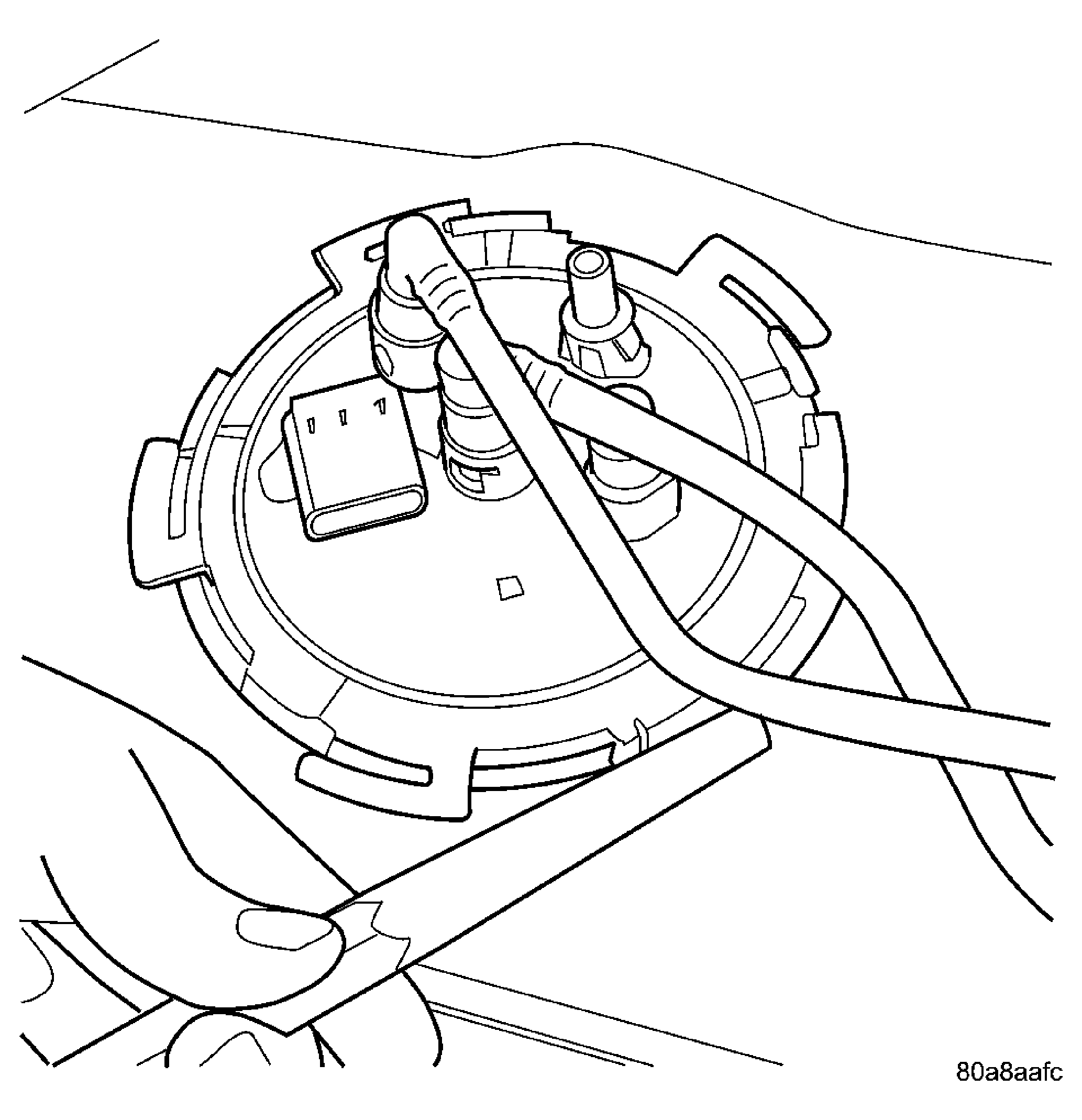

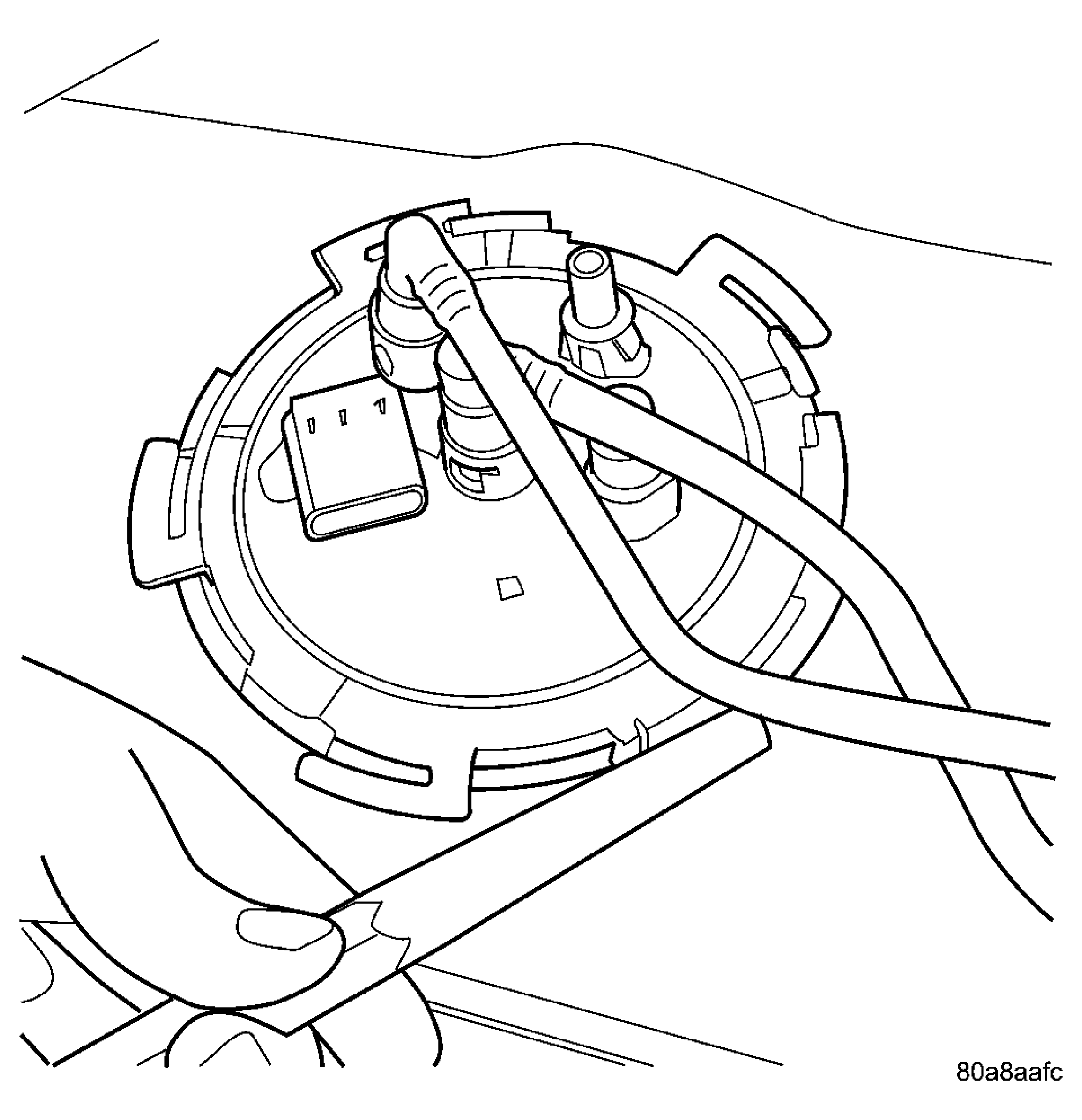

- Use a brass punch and hammer to remove fuel pump module lock ring. See Fig 1.
- Remove fuel pump and O-ring seal from tank. Discard old seal.
