P0335-Crankshaft Position Sensor Circuit: Notes
- When Monitored : Engine cranking or running.
- Set Condition : No Crankshaft Position (CKP) signal is present during engine cranking and at least 8 Camshaft Position Sensor (CMP) signals have occurred.
| Possible Causes |
|---|
| CRANKSHAFT POSITION SENSOR SIGNAL 1 CIRCUIT OPEN |
| CRANKSHAFT POSITION SENSOR SIGNAL 1 CIRCUIT SHORT TO VOLTAGE |
| CRANKSHAFT POSITION SENSOR SIGNAL 1 CIRCUIT SHORT TO GROUND |
| CRANKSHAFT POSITION SENSOR SIGNAL 2 CIRCUIT OPEN |
| CRANKSHAFT POSITION SENSOR SIGNAL 2 CIRCUIT SHORT TO VOLTAGE |
| CRANKSHAFT POSITION SENSOR SIGNAL 2 CIRCUIT SHORT TO GROUND |
| CRANKSHAFT POSITION SENSOR SIGNAL 1 CIRCUIT SHORT TO CRANKSHAFT POSITION SENSOR SIGNAL 2 CIRCUIT |
| CRANKSHAFT POSITION SENSOR |
| POWERTRAIN CONTROL MODULE |

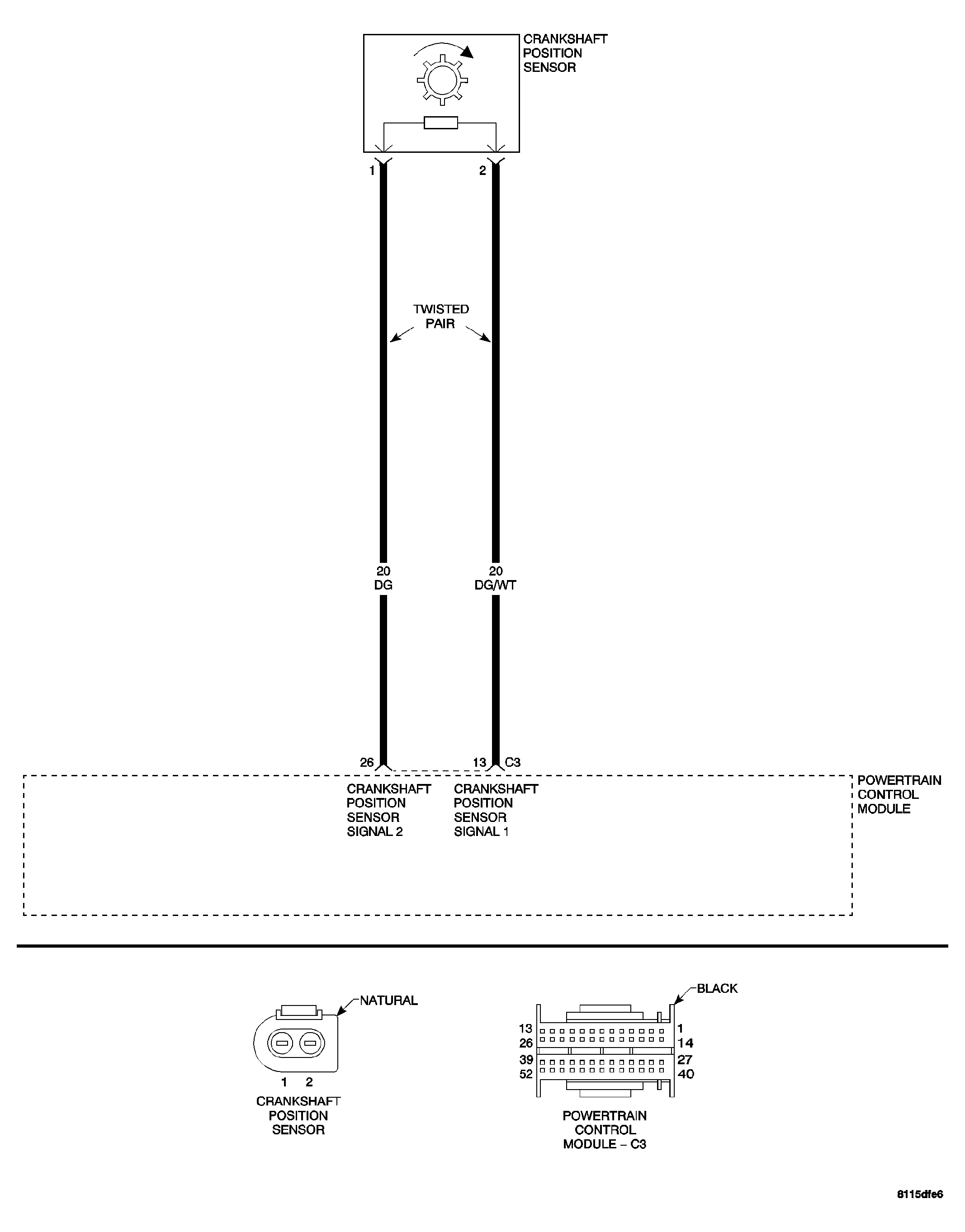

For a complete Powertrain Control Module Circuit Diagram, refer to SCHEMATICS AND DIAGRAMS .
