Totally Integrated Power Module C1 (Headlamp And Dash) 15 Way

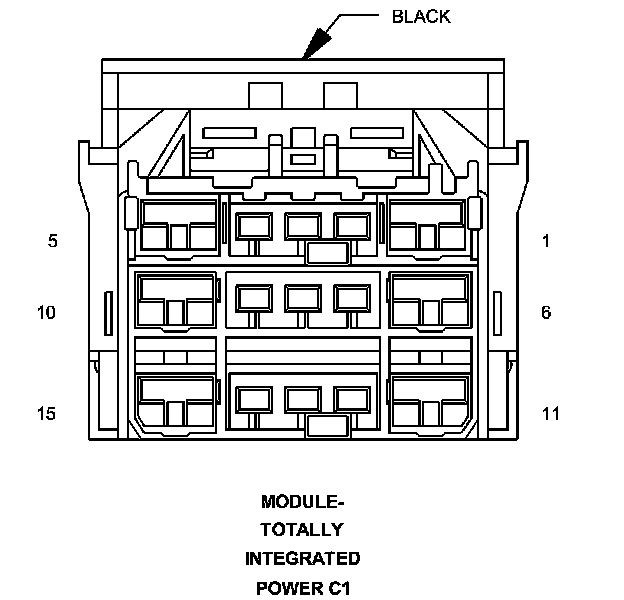

Connector C1 - (HEADLAMP AND DASH) 15 WAY

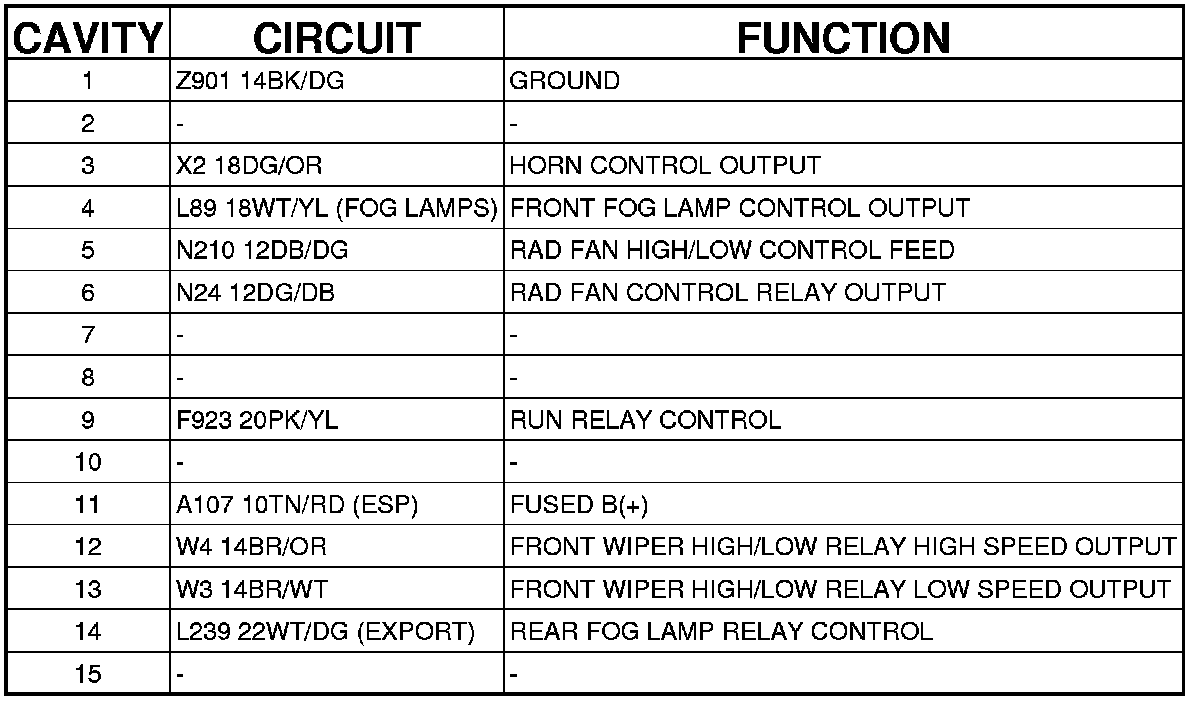

MODULE-TOTALLY INTEGRATED POWER - (HEADLAMP AND DASH) 15 WAY
