Pump, Water: Removal: 2.4L

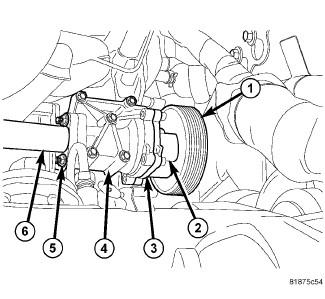

| 1 - WATER PUMP PULLEY |
| 2 - BOLT |
| 3 - WATER PUMP |
| 4 - WATER PUMP HOUSING |
| 5 - NUT |
| 6 - WATER PUMP RETURN TUBE |
- Remove the accessory drive belt. Refer to BELT, SERPENTINE, REMOVAL .
- Drain engine coolant. Refer to STANDARD PROCEDURE .
- Raise vehicle. Refer to HOISTING, STANDARD PROCEDURE .
- Remove accessory drive belt splash shield.
- Remove screws attaching water pump pulley (1). Remove pulley (1).
- Remove water pump mounting bolts (2).
- Remove water pump (3).
