Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | |
|---|---|---|
| Fuse Block | Behind dash, left of steering column. | |
| Fuse/Relay Block | Behind right side of dash, at bottom of glove box. | |
| Fusible Links | ||
| A/C Clutch Relay (Gray) | On left fender panel, near battery. | |
| Alternator (Blue) | On left fender panel, near battery. | |
| Battery & Fuel Pump Relay (Gray) | On left fender panel, near battery. | |
| Cooling Fan Relay & A/C-Heater Blower (Blue) | On left fender panel, near battery. | |
| Fuse/Relay Block (Black & Gray) | On left fender panel, near battery. | |
| Ignition (Gray) | On left fender panel, near battery. | |

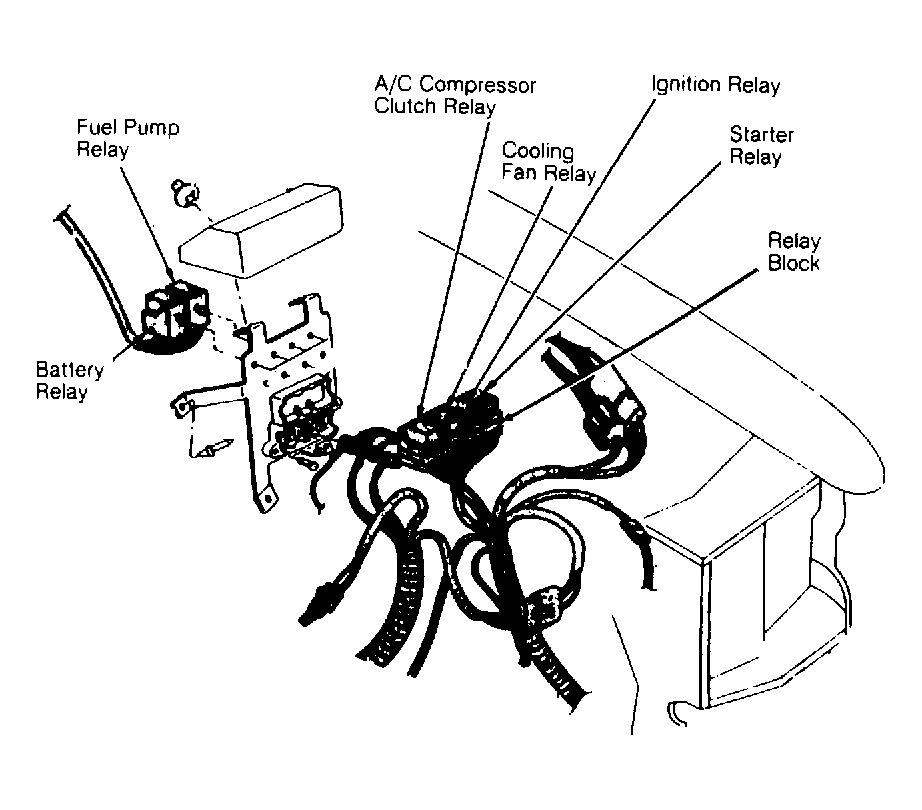

| Relay Block | On bracket, on left fender panel. See Figure . | |
