Connector Identification: Notes
CAUTION:
When battery is disconnected, vehicle computer and energy systems may lose memory data. Driveability problems may exist until computer systems have completed a relearn cycle. See COMPUTER RELEARN PROCEDURES article in the GENERAL INFORMATION Section before disconnecting battery.
CONNECTOR IDENTIFICATION DIRECTORY
| Connector | See Figure |
|---|---|
| Airflow Sensor Connector (Non-Turbo) | Figure |

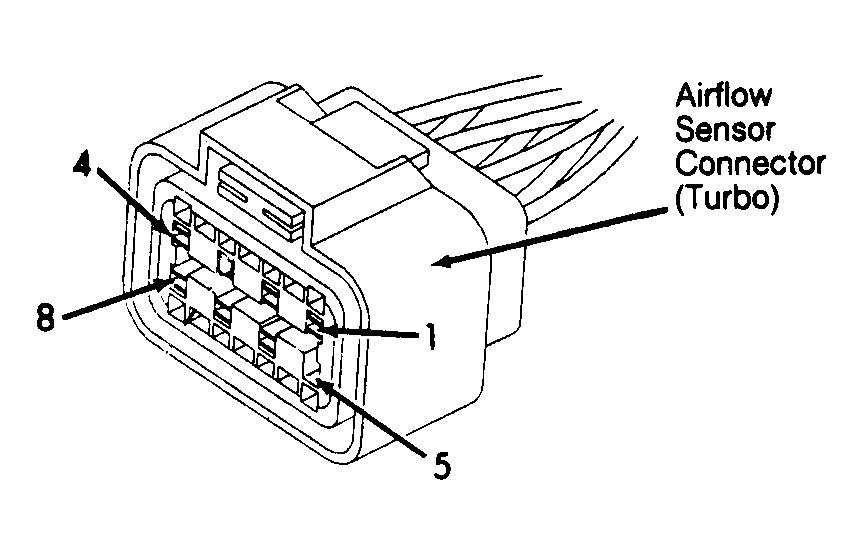

| Airflow Sensor Connector (Turbo) | Figure |

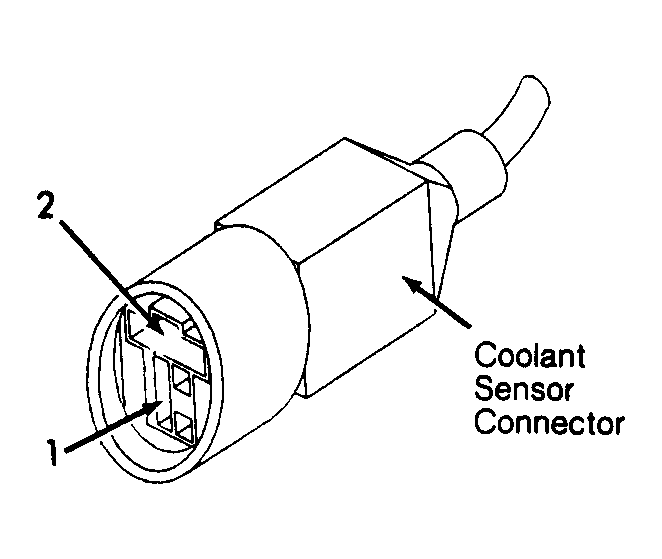

| Coolant Sensor Connector | Figure |

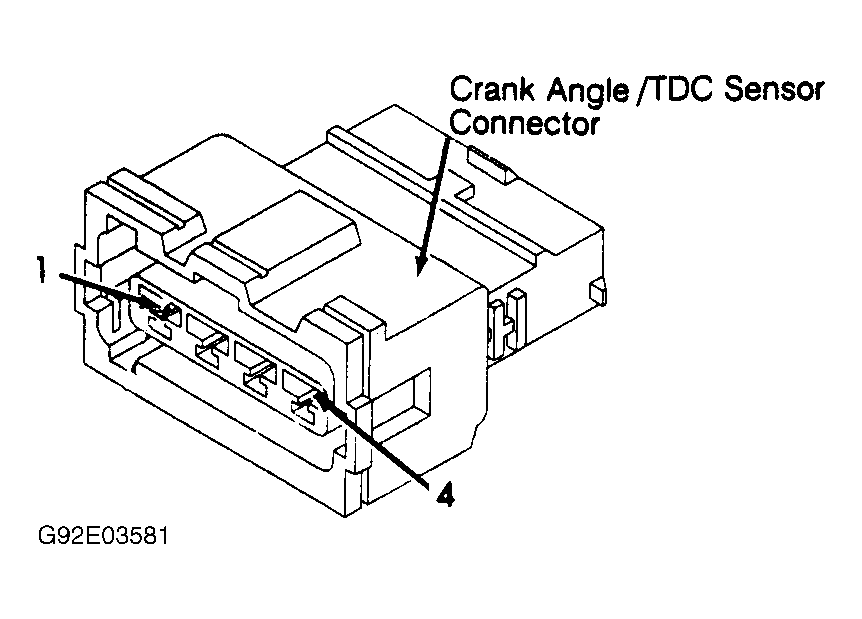

| Crank Angle/TDC Sensor Connector | Figure |

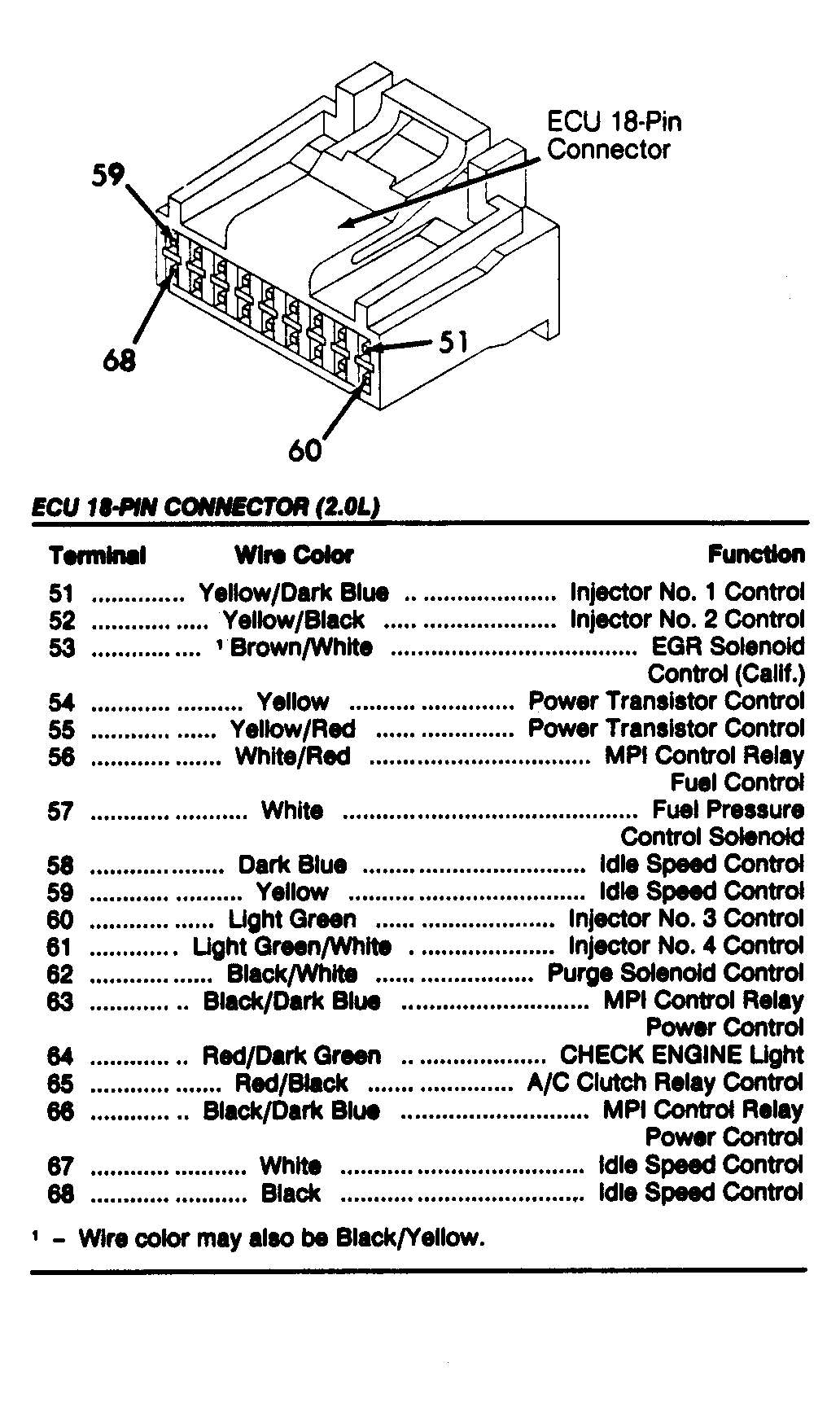

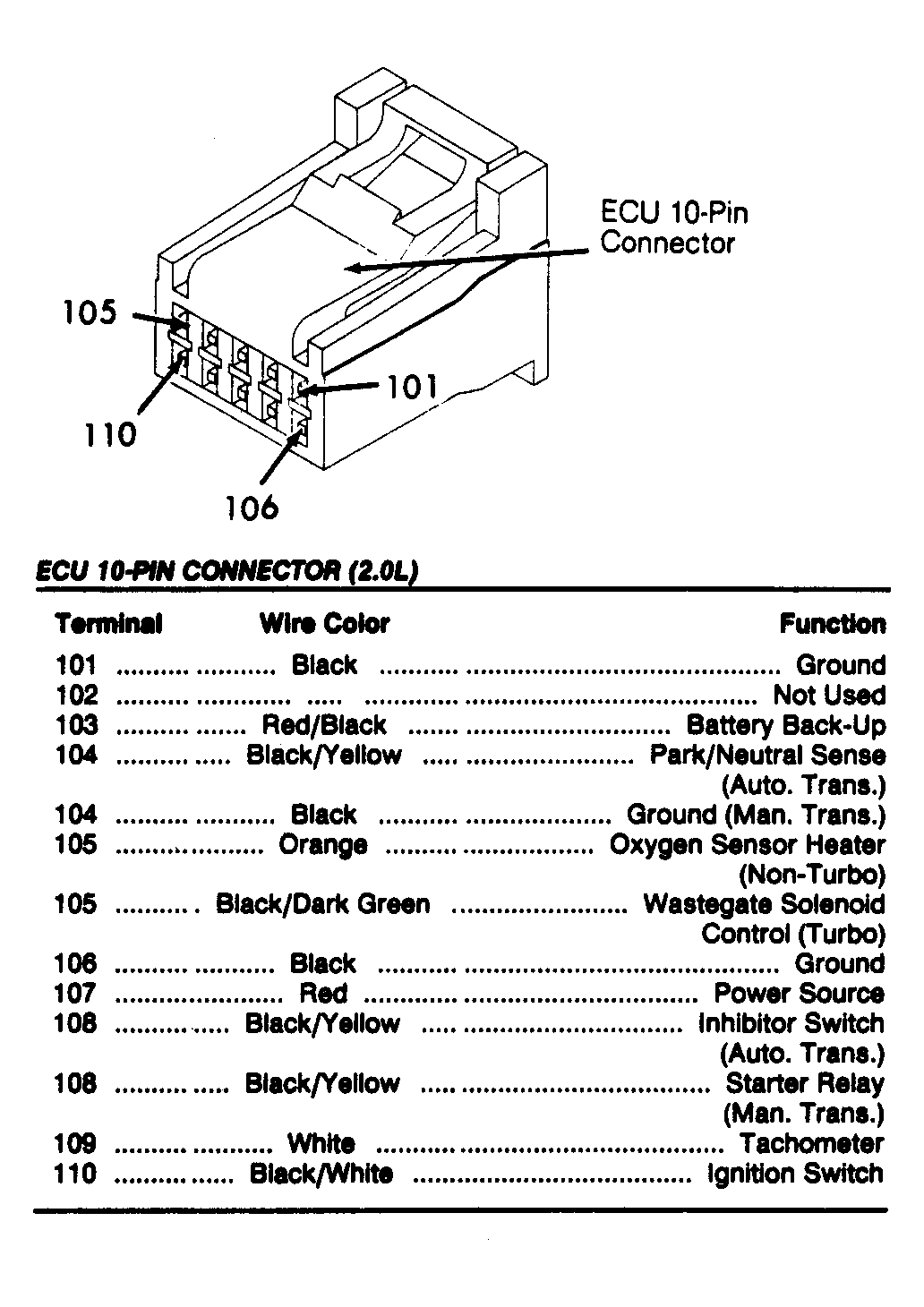

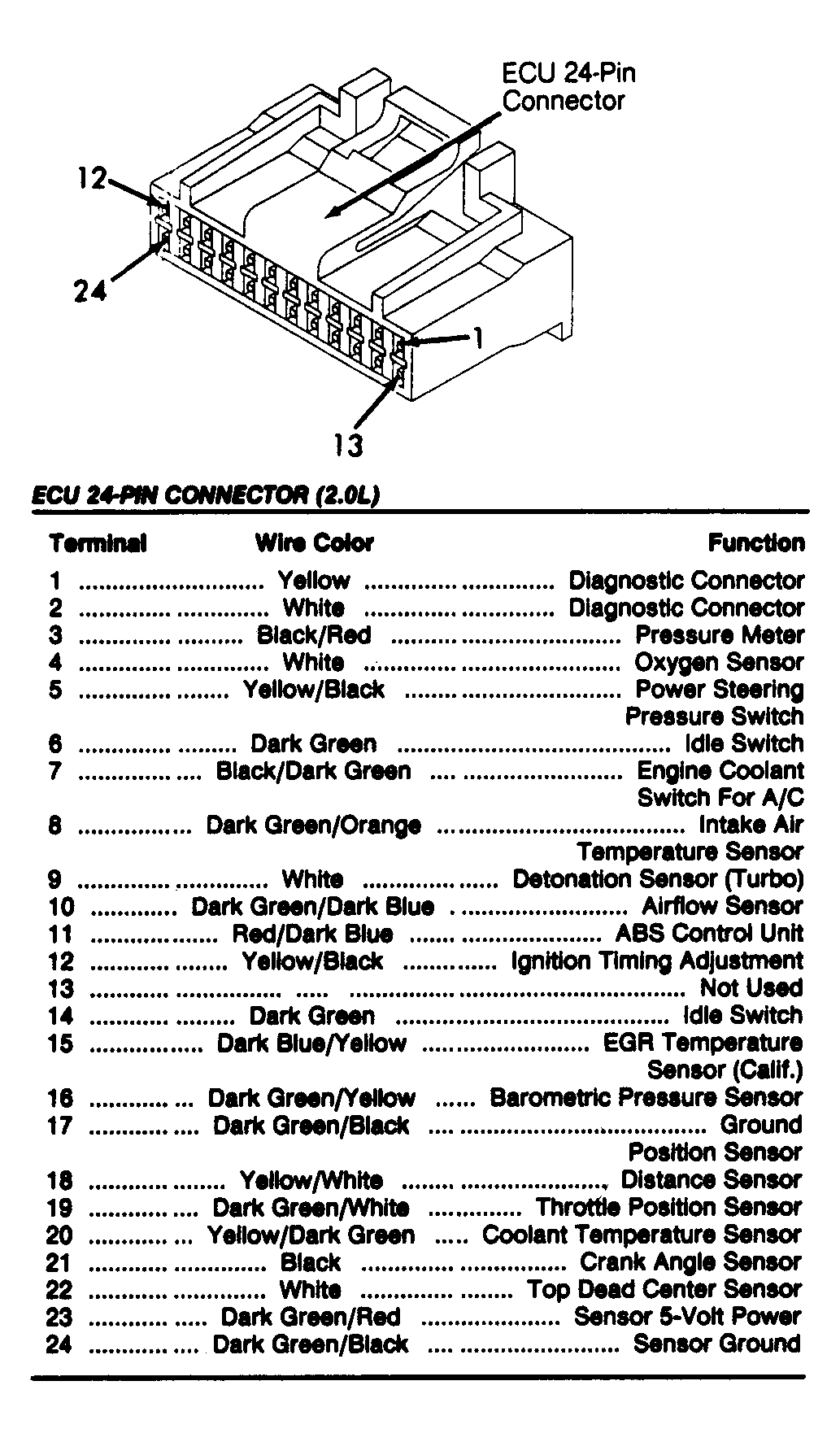

| ECU Connectors | Figure , Figure , Figure |

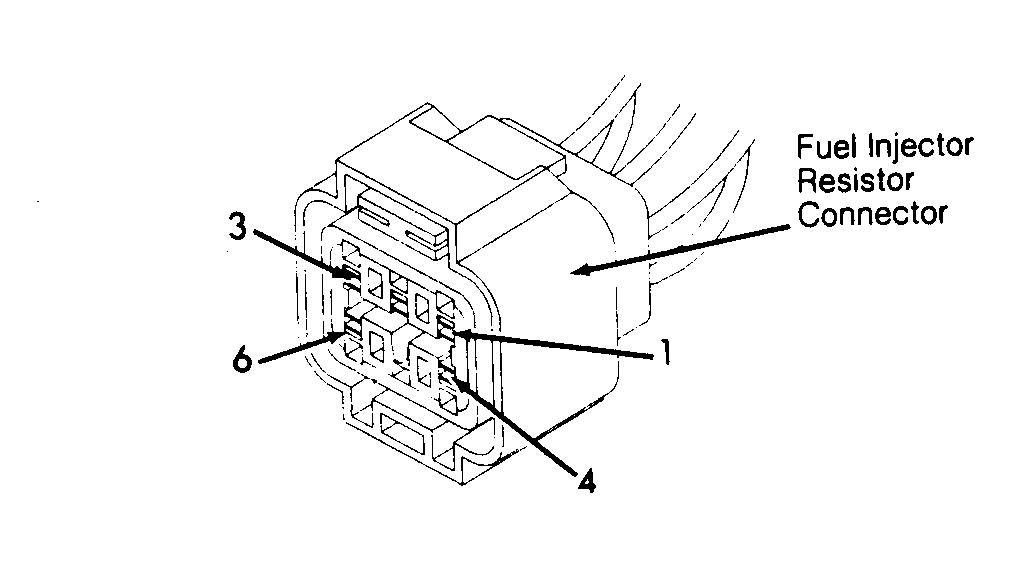

| Fuel Injector Resistor Connector | Figure |

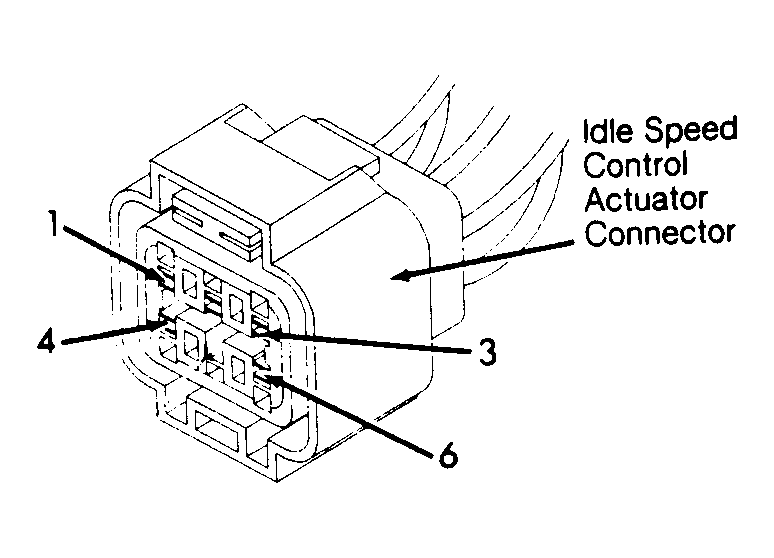

| Idle Speed Control Actuator | Figure |

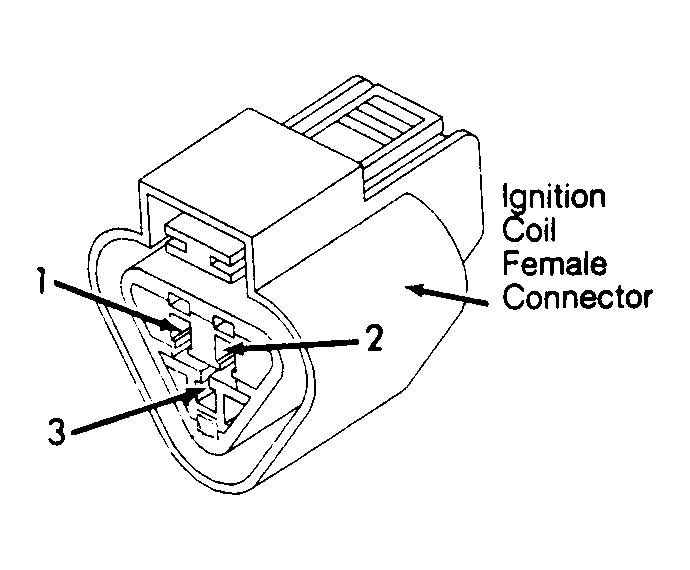

| Ignition Coil Female Connector | Figure |

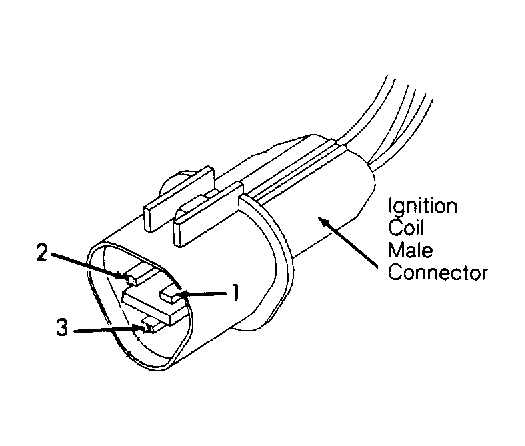

| Ignition Coil Male Connector | Figure |

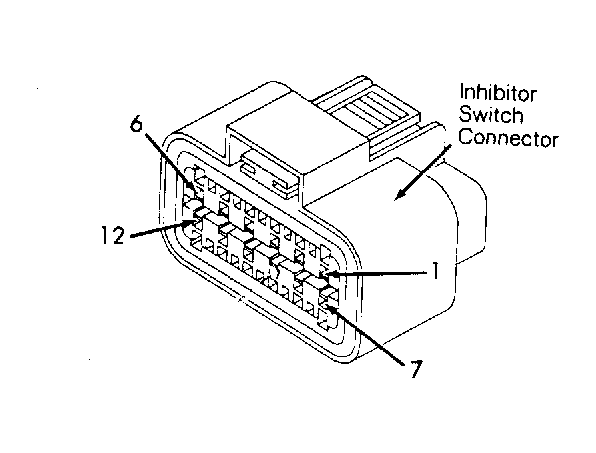

| Inhibitor Switch Connector | Figure |
| MPI Control Relay Connector | Figure |

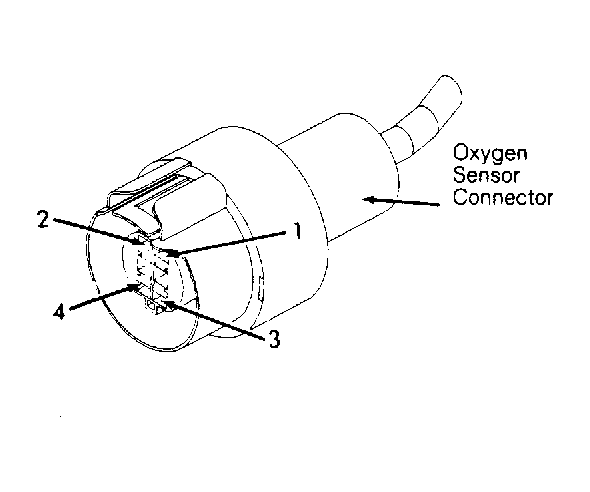

| Oxygen Sensor Connector | Figure |

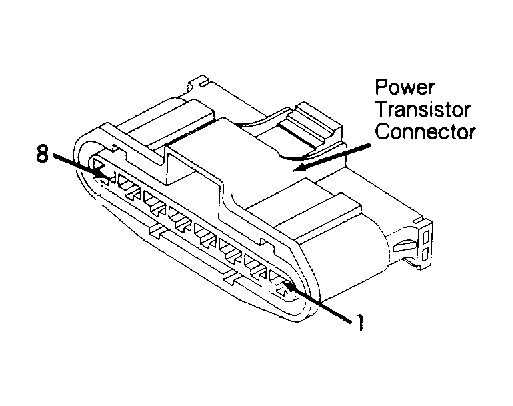

| Power Transistor Connector | Figure |

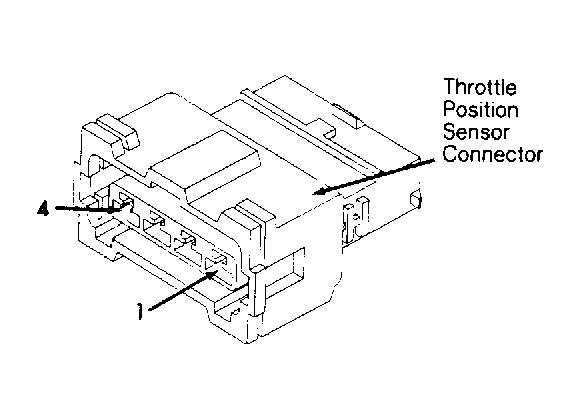

| TPS Sensor Connector | Figure |
