Electrical Component Locator: Grounds
GROUNDS
| Component | Component Location |
|---|---|

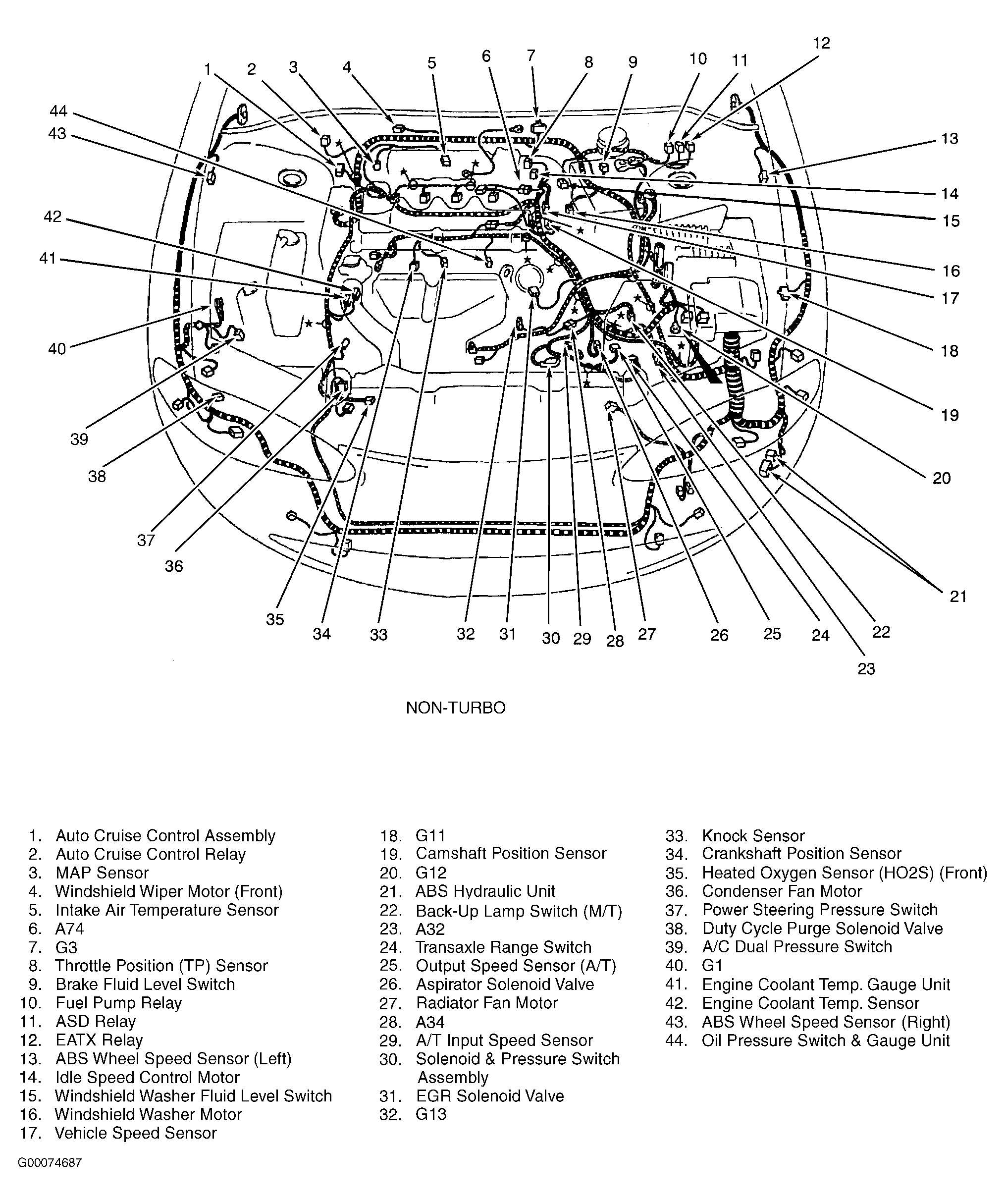

| G1 (Non-Turbo) | On front of right front fender. See Figure . |
| G1 (Turbo) | On front of right front wheelwell. See Figure . |
| G2 | At front of right front footwell. See Figure . |
| G3 (Non-Turbo) | On left center of firewall. See Figure . |
| G3 (Turbo) | On right rear of engine compartment. See Figure . |
| G4 (Non-Turbo) | On left front shock tower. |
| G4 (Turbo) | On right side of firewall. See Figure . |
| G5 | Behind left side of dash. See Figure . |
| G6 | Below liftgate latch. |
| G7 | On left rear of liftgate. |
| G8 | Below left front seat. |
| G9 | Below right front seat. |
| G10 | Below center of dash. See Figure . |
| G11 (Non-Turbo) | On front of left front fender. See Figure . |
| G11 (Turbo) | On front of left front fender. See Figure . |
| G12 (Non-Turbo) | Behind left headlight. See Figure . |
| G13 (Non-Turbo) | On left rear of engine. See Figure . |
| G13 (Turbo) | On rear of engine. See Figure . |
