Power Window Master Switch

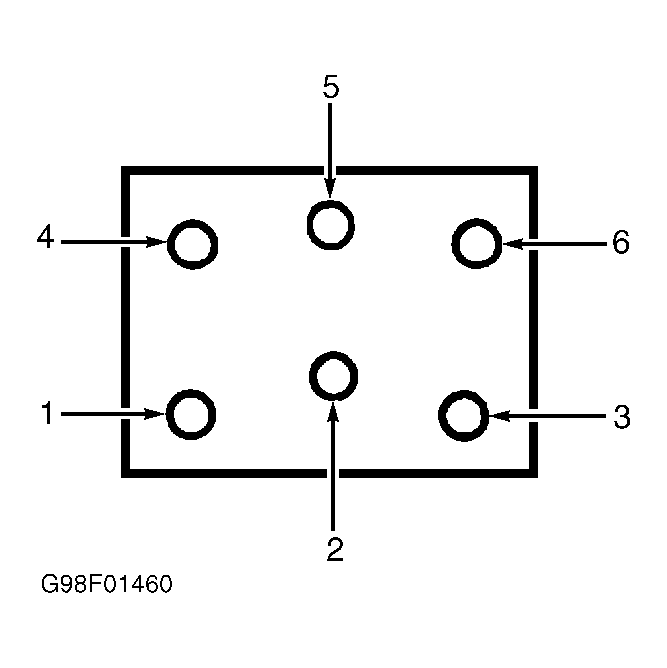

Remove master switch from vehicle. See POWER WINDOW SWITCH under REMOVAL & INSTALLATION. Measure resistance between specified terminals while operating switch. See MASTER SWITCH TESTING table. See Fig 1. Replace switch if resistance between specified terminals is greater than 5 ohms. DO NOT check resistance between terminals not specified.
MASTER SWITCH TESTING
| Switch Position | Continuity Between Terminals No. | |
|---|---|---|
| Neutral | 1, 2, 3, 4 & 6 | |
| Left | ||
| Up | 3 & 5; 2 & 6 | |
| Down | 5 & 6; 2 & 3 | |
| Right | ||
| Up | 4 & 5; 1 & 2 | |
| Down | 1 & 5; 2 & 4 | |
