Connector Identification
CONNECTOR IDENTIFICATION
| Connector | See |
|---|---|
| Anti-Lock Brake System Control Module Harness Connector (C111) | Fig 11 |
| Data Link Connector (DLC) (C216) | Fig 6 |
| Front Electronic Module Harness Connector (C190) | Fig 4 |
| Front Electronic Module Harness Connector (C191) | Fig 10 |
| Front Electronic Module Harness Connector (C192) | Fig 8 |
| Front Electronic Module Harness Connector (C346) | Fig 9 |
| In-Line Harness Connector (C100) | Fig 13 |
| In-Line Harness Connectors (C180 & C292) | Fig 7 |
| In-Line Harness Connector (C432) | Fig 5 |
| Instrument Cluster Harness Connectors (C239 & C241) | Fig 10 |
| Instrument Cluster Harness Connector (C240) | Fig 9 |
| Left Power Sliding Door Module Harness Connector (C355) | Fig 4 |

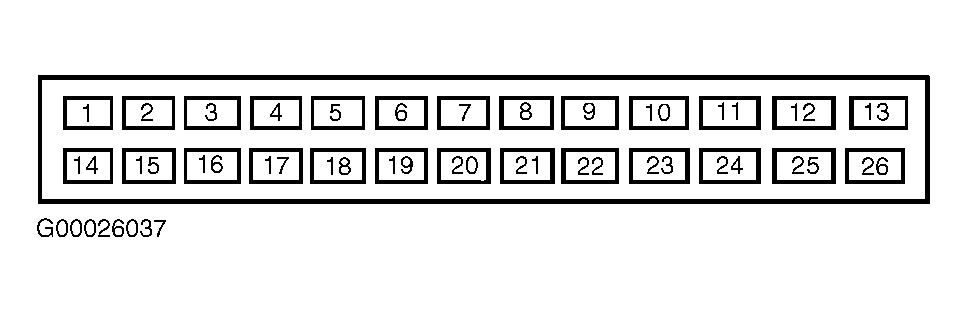

| Next Generation Speed Control Servo Harness Connector (C116) | Fig 1 |
| Parking Aid Module Harness Connector (C445) | Fig 12 |
| Powertrain Control Module Harness Connector (C103) | Fig 14 |
| Rear Electronic Module Harness Connector (C340) | Fig 8 |
| Rear Electronic Module (REM) Harness Connector (C341) | Fig 10 |
| Rear Electronic Module Harness Connector (C343) | Fig 9 |
| Rear Electronic Module Harness Connector (C344) | Fig 4 |

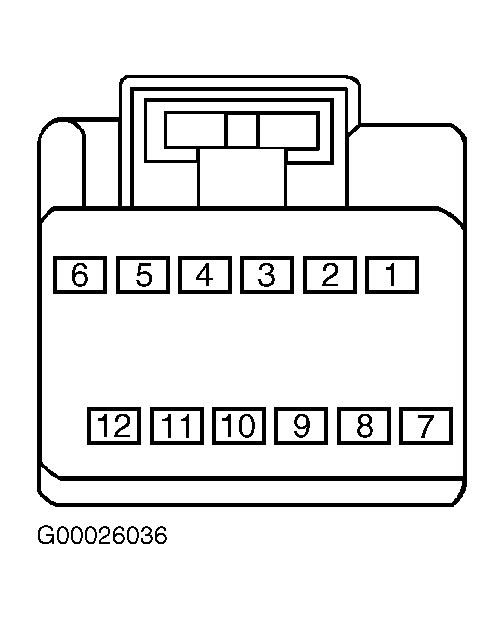

| Remote Keyless Entry Module Harness Connector (C200) | Fig 3 |

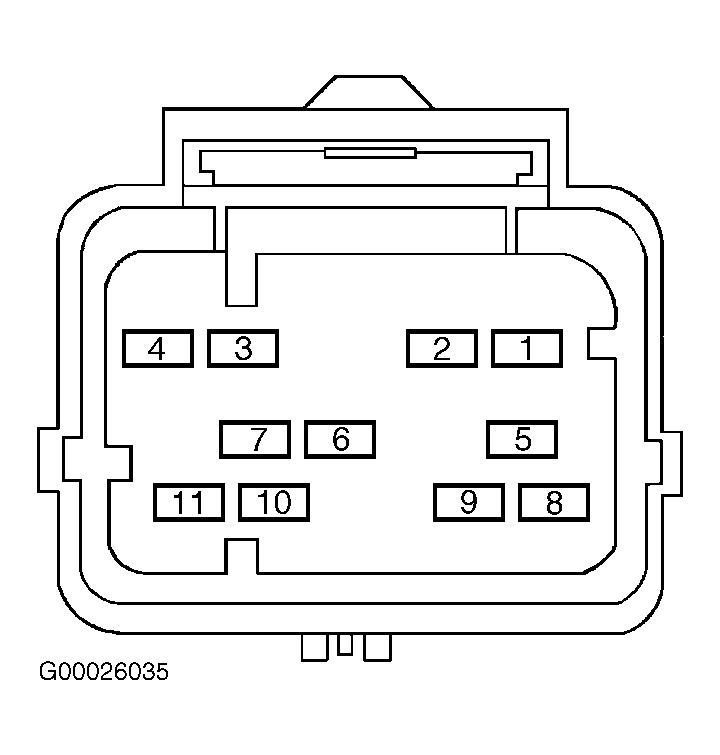

| Restraint Control Module Harness Connector (C231) | Fig 2 |
| Right Power Sliding Door Module Harness Connector (C352) | Fig 4 |
