Control Units
CONTROL UNITS LOCATION
| Component | Location |
|---|---|

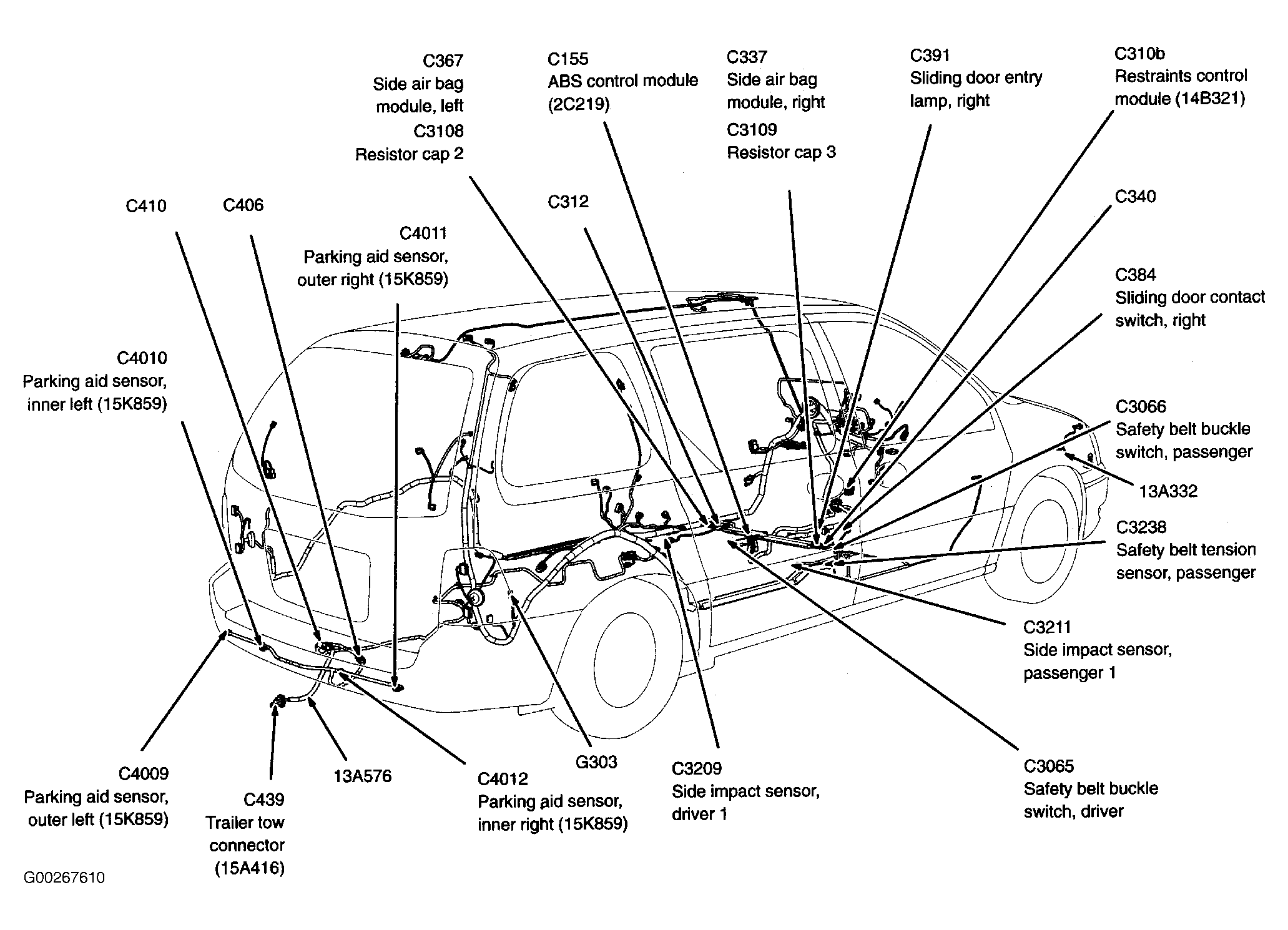

| ABS Control Module | Under vehicle, mounted on inside of frame rail. See Figure. |

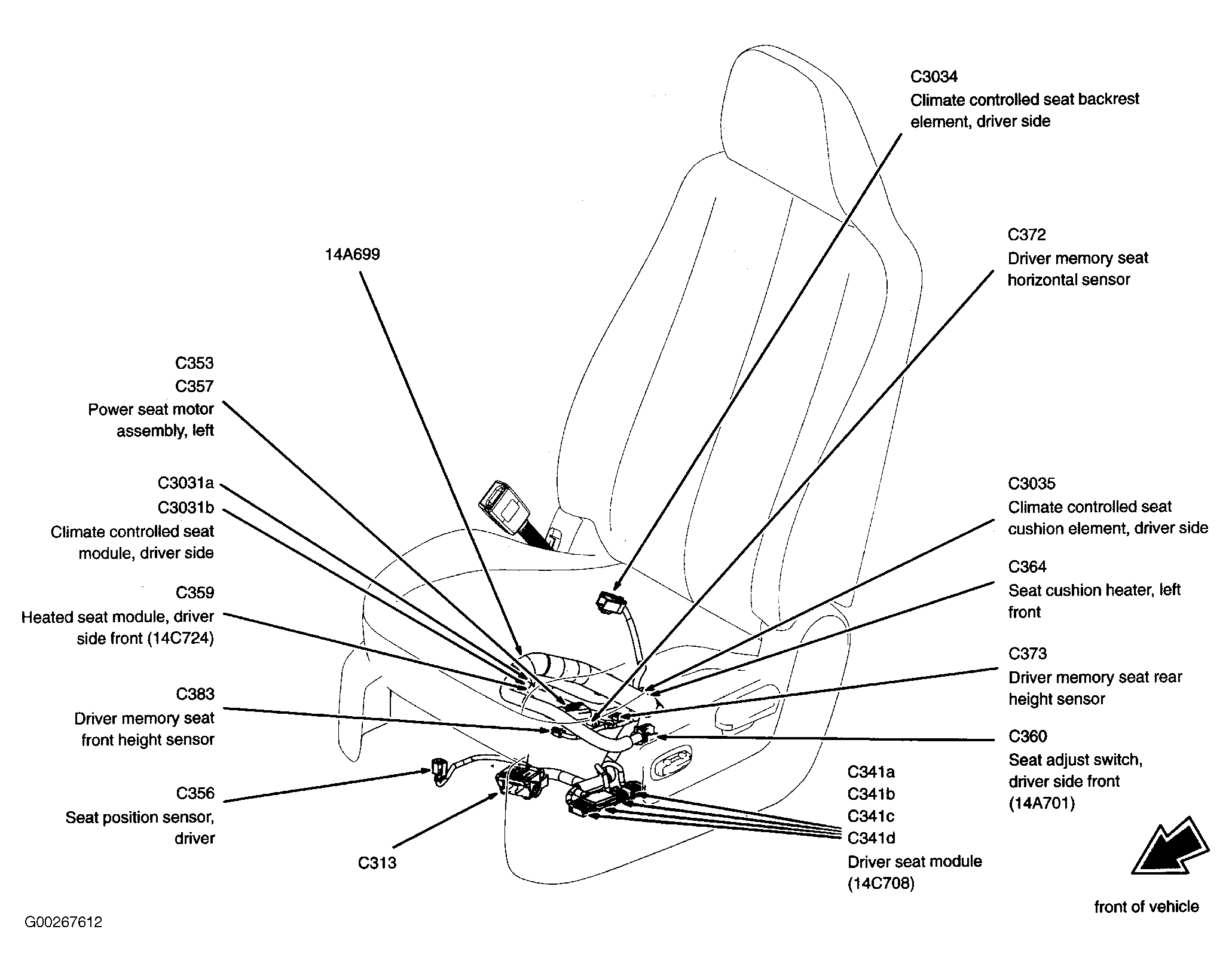

| Climate Controlled Seat Cushion Element (Driver Side) | In driver's seat cushion. See Figure. |
| Climate Controlled Seat Module (Driver Side) | Under driver's seat. See Figure. |

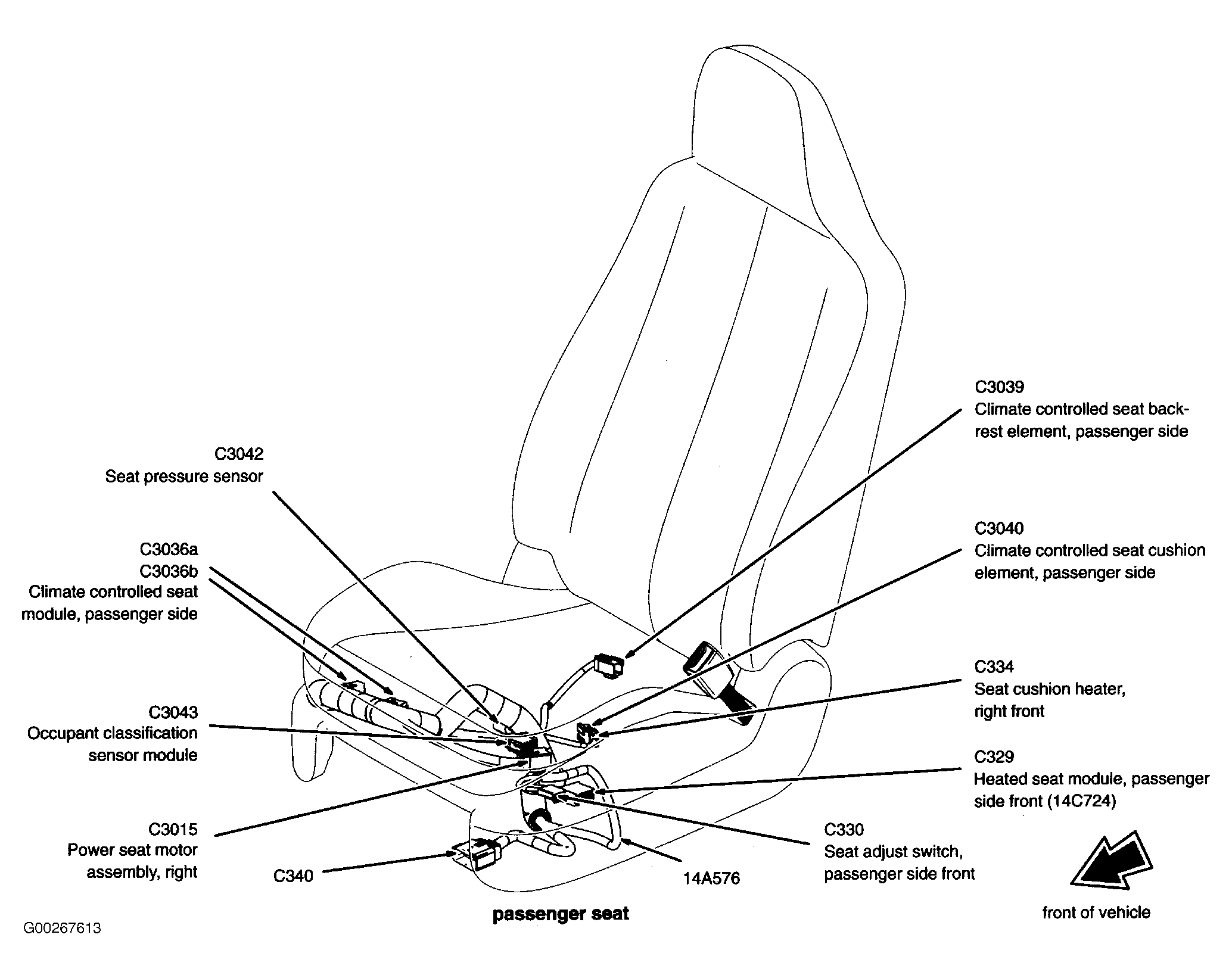

| Climate Controlled Seat Module (Passenger Side) | Under passenger's seat. See Figure. |
| Driver Seat Module | Under driver's seat. See Figure. |

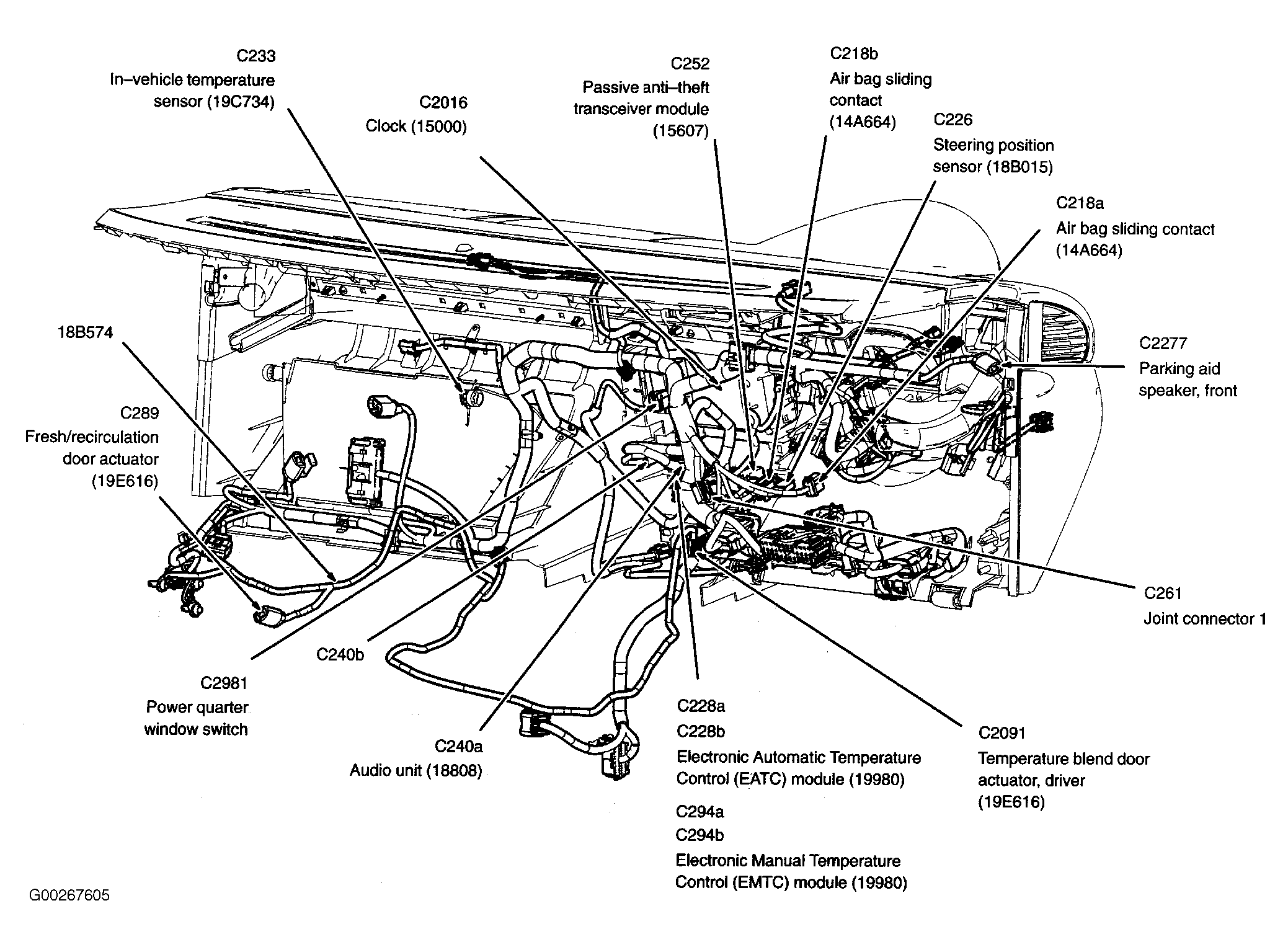

| Electronic Automatic Temperature Control (EATC) Module | Center of dash. See Figure. |
| Electronic Manual Temperature Control (EATC) Module | Center of dash. See Figure. |

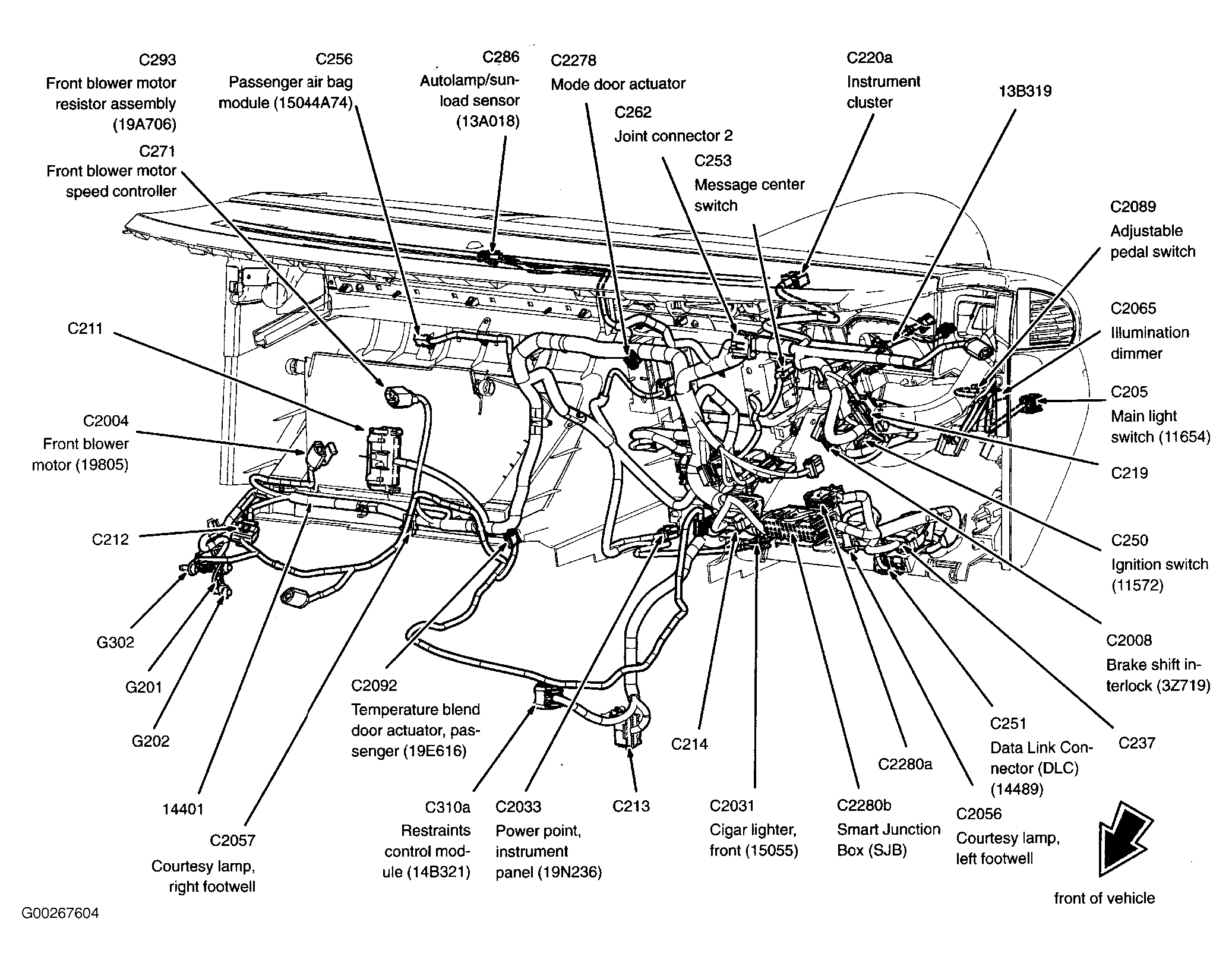

| Front Blower Motor Speed Controller | Behind right side of dash. See Figure. |

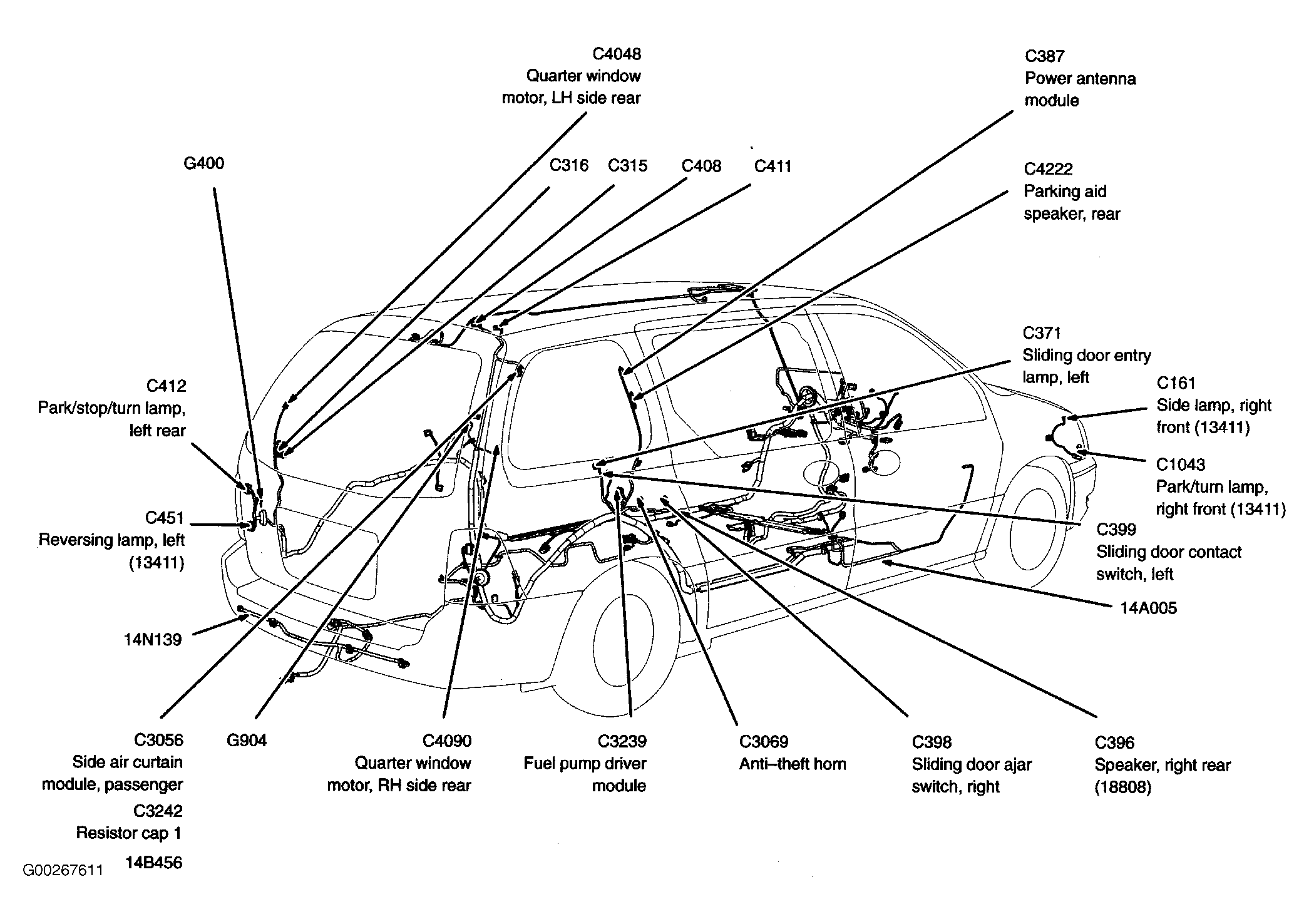

| Fuel Pump Driver Module | Bottom of left "B" pillar. See Figure. |
| Heated Seat Module (Driver Side Front) | Under driver's seat. See Figure. |
| Heated Seat Module (Passenger Side Front) | Under passenger's seat. See Figure. |

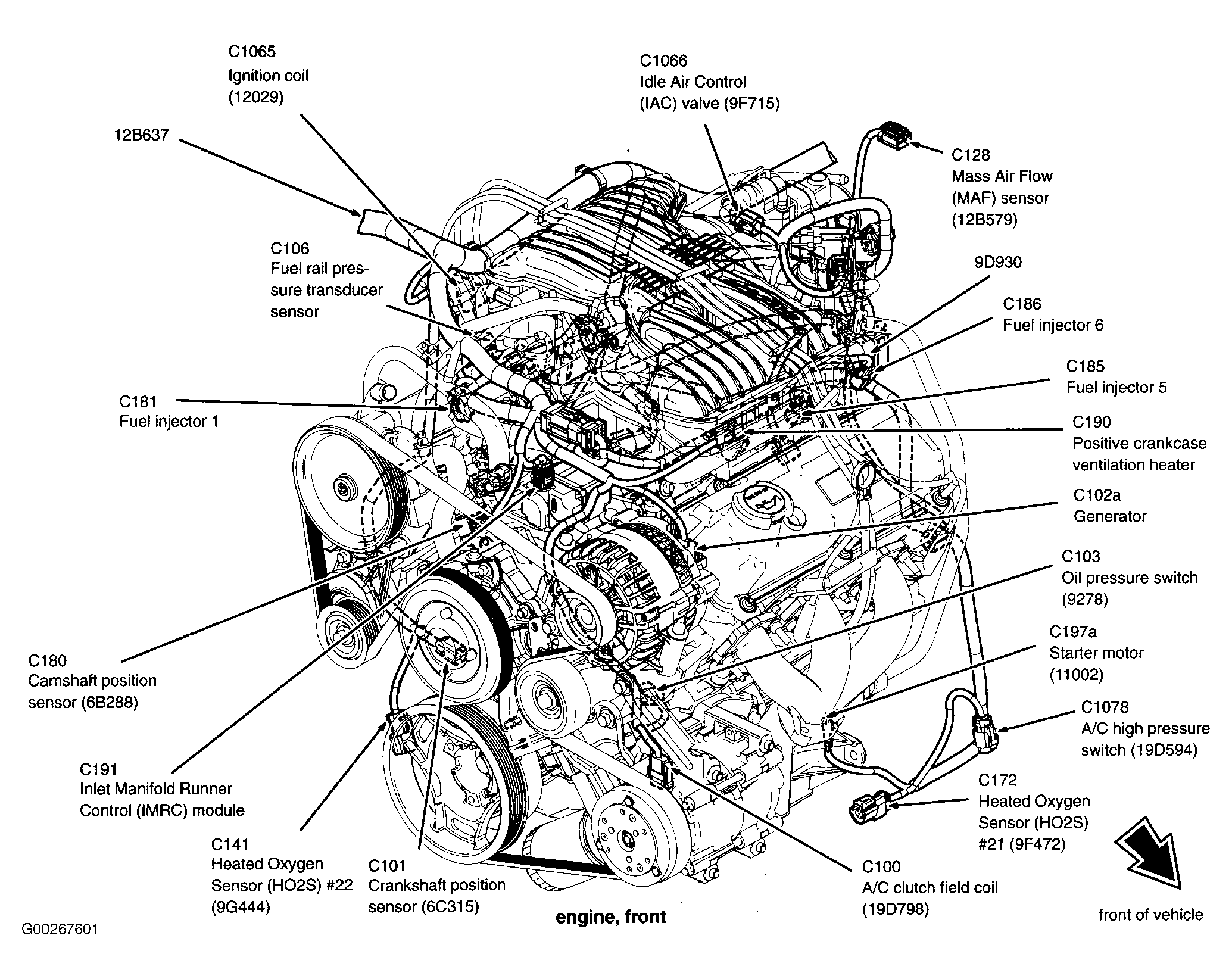

| Inlet Manifold Runner Control (IMRC) Module | At top of engine. See Figure. |
| Occupant Classification Sensor Module | Under passenger's seat. See Figure. |

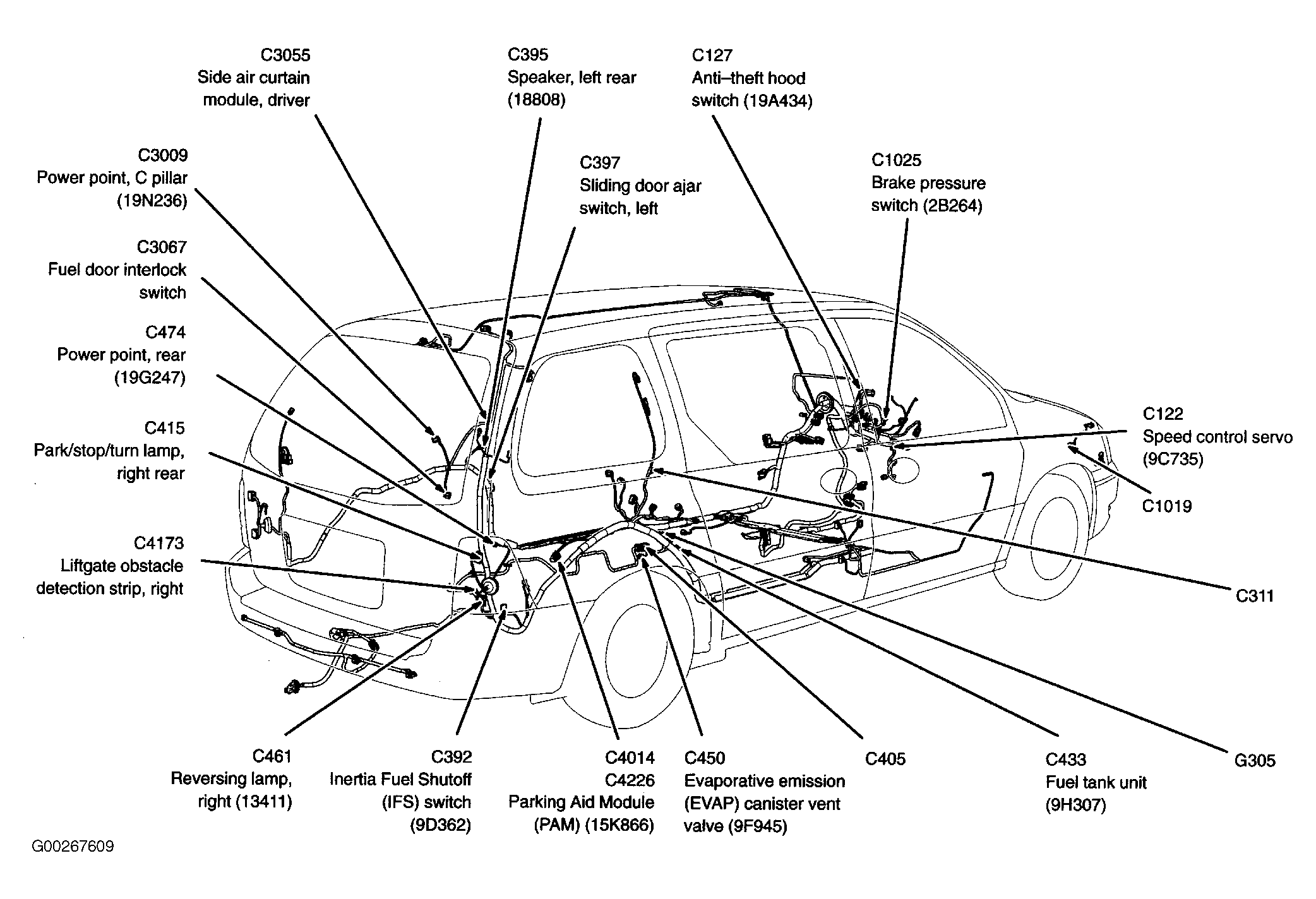

| Parking Aid Module | Right "D" pillar. See Figure. |
| Passive Anti-Theft Transceiver Module | Behind left side of dash. See Figure. |
| Power Antenna Module | Behind right side of dash. See Figure. |

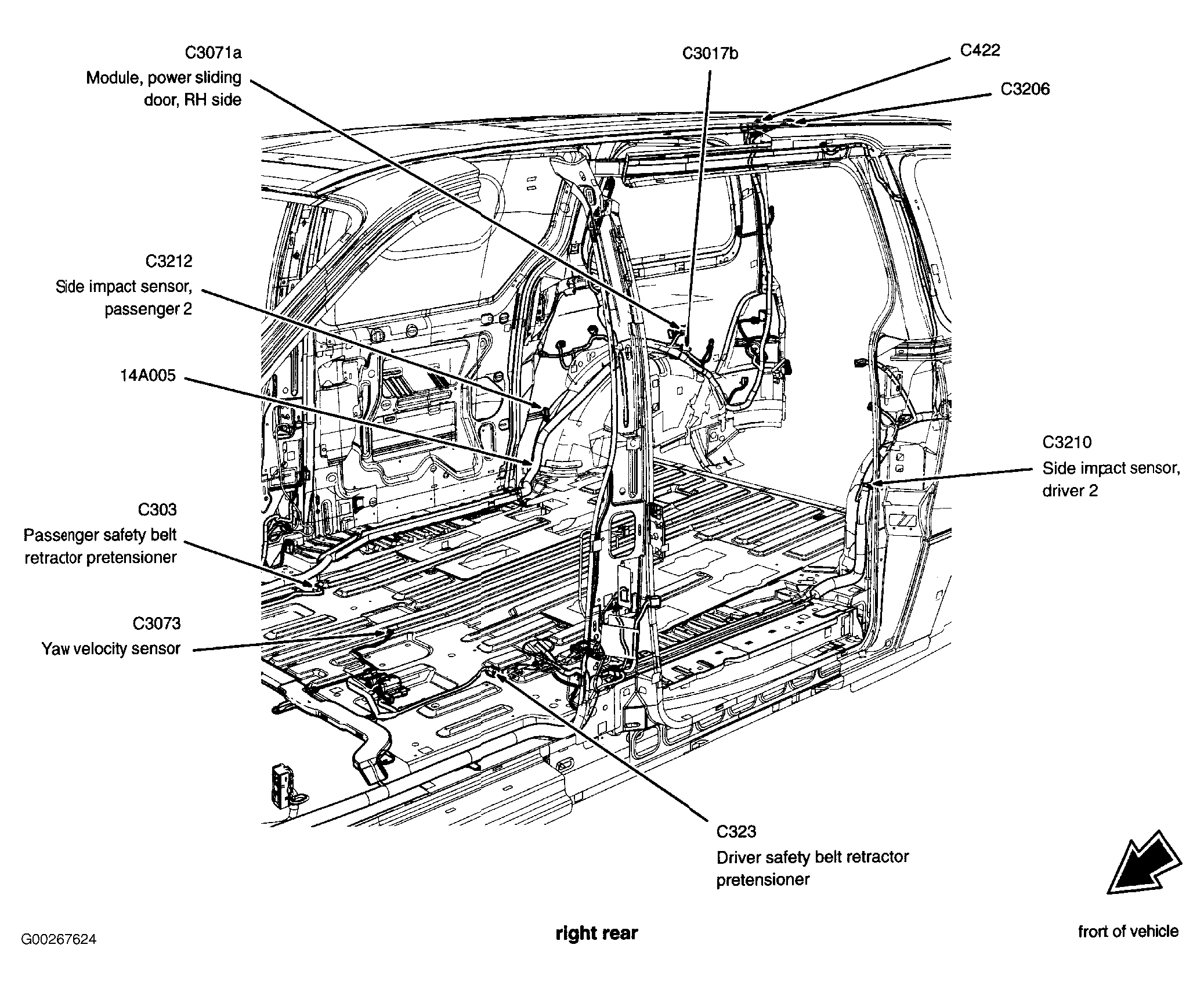

| Power Sliding Door Module (Right Side) | Above right rear wheelwell. See Figure. |

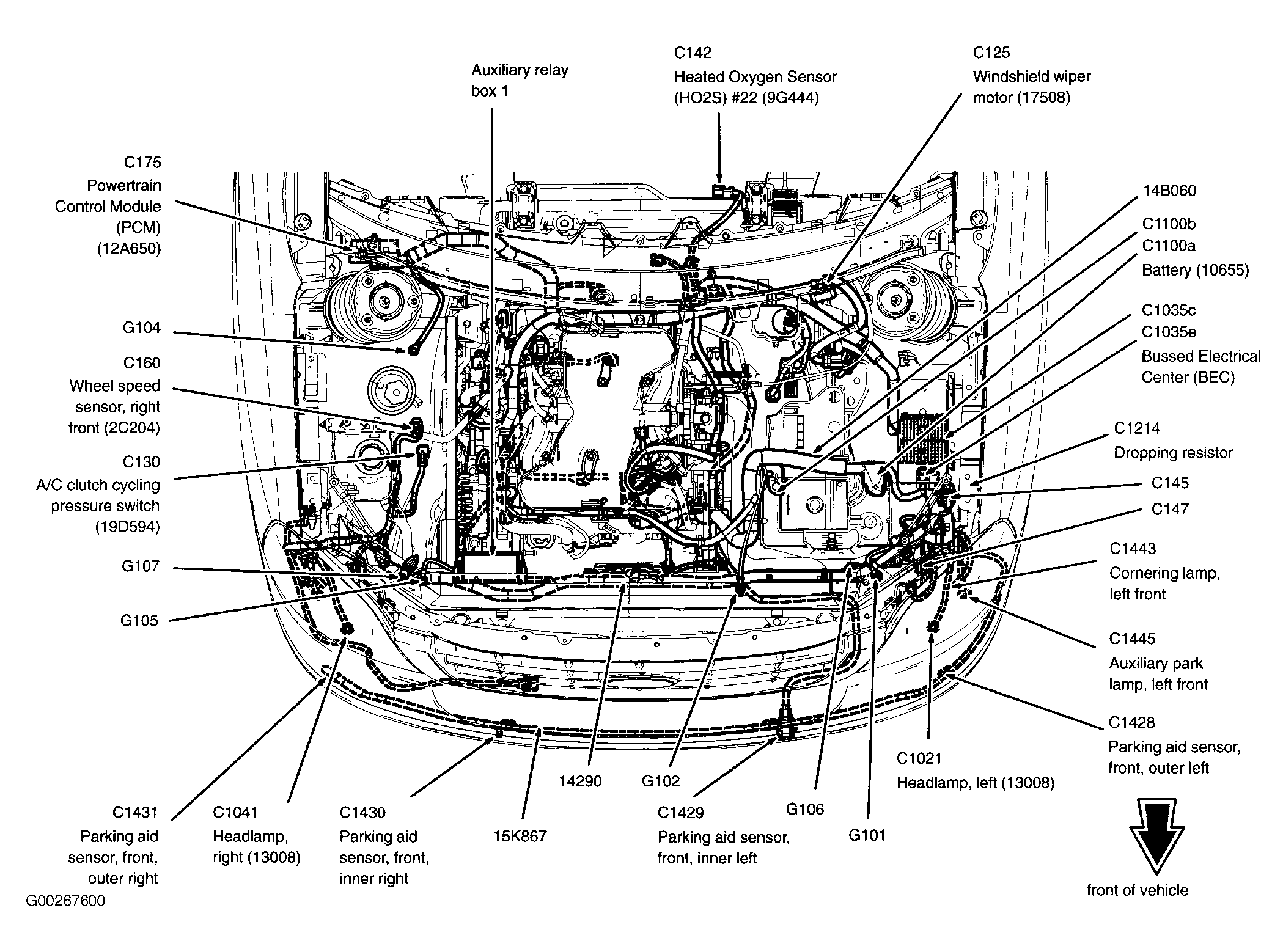

| Powertrain Control Module (PCM) | Right rear of engine compartment. See Figure. |
| Restraints Control Module | Under center console. See Figure. |
