Steering Column - Column Shift: Notes
Special Tools
| Illustration | Tool Name | Tool Number |
|---|---|---|
| Steering Column Locking Lever Tool | (Shop Fabricated) |
Material
| Item | Specification |
|---|---|
| Premium Long-Life Grease XG-1-C |
ESA-M1C75-B |

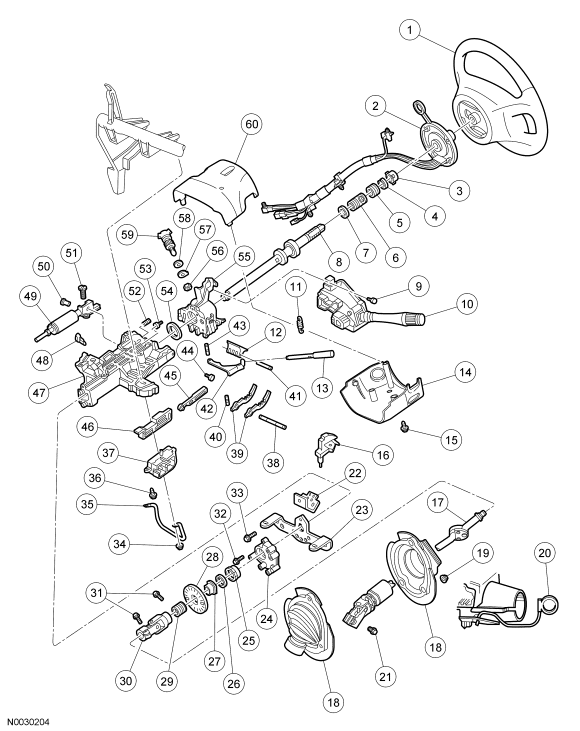

| Item | Part Number | Description |
|---|---|---|
| 1 | 3600 | Steering wheel |
| 2 | 14A664 | Air bag sliding contact |
| 3 | 13318 | Turn indicator cancel cam |
| 4 | 3C610 | Snap ring |
| 5 | 3520 | Bearing spring |
| 6 | 3518 | Upper bearing sleeve |
| 7 | 3517 | Upper bearing (small) |
| 8 | 3524 | Shaft assembly |
| 9 | 390345-S36 | Screw |
| 10 | 13K359 | Multi-function switch |
| 11 | 3D655 | Lock lever spring return |
| 12 | 3E695 | Lock cam |
| 13 | 3F609 | Tilt wheel handle |
| 14 | 3530 | Lower shroud |
| 15 | 55929 | Shroud retaining screws |
| 16 | 14A099 | Wiring shield |
| 17 | 3B676 | Intermediate shaft |
| 18 | 3C611 | Tube boot |
| 19 | N804795-S100 | Nut |
| 20 | - | Passive anti-theft system (PATS) sensor |
| 21 | N808349-S100 | Bolt |
| 22 | 14A06 | Wire connector bracket |
| 23 | 3E660 | Mounting bracket |
| 24 | 3D681 | Bearing retaining |
| 25 | 3518 | Bearing sleeve |
| 26 | 3517 | Lower bearing |
| 27 | 3L539 | Lower bearing tolerance ring |
| 28 | 3C131 | Sensor ring |
| 29 | 3520 | Bearing spring |
| 30 | 3N725 | Coupling |
| 31 | N808349 | Bolt-flange yolk |
| 32 | N806583 | Bearing housing retaining screw |
| 33 | N804865-S58 | Screw |
| 34 | N806423-S56 | Steering column mounting lower nuts |
| 35 | 3E644 | Steering column absorber |
| 36 | N806584 | Screw |
| 37 | 11572 | Ignition switch |
| 38 | N805856 | Lock actuator lever pin |
| 39 | 3D653 | Lock actuator lever |
| 40 | 3B664 | Lock lever spring (2 required) |
| 41 | N806157 | Lock cam pivot pin |
| 42 | 3D544 | Release lever |
| 43 | N805857 | Lock actuator lever pin |
| 44 | N806582 | Tilt pivot screws |
| 45 | 3E715 | Lock lever upper actuator |
| 46 | 3E715 | Lock lever lower actuator |
| 47 | 3F723 | Actuator housing |
| 48 | 3E745 | Lock actuator cover |
| 49 | 3F719 | Ignition/shifter interlock cable |
| 50 | N808124-S8M | Screw |
| 51 | N806038-S56 | Screw |
| 52 | 3D655 | Position spring |
| 53 | 3D656 | Tilt flange bumper |
| 54 | 3517 | Lower bearing (large) |
| 55 | 3511 | Lock cylinder housing |
| 56 | 3E717 | Lock gear |
| 57 | 3E700 | Lock housing bearing |
| 58 | 3D681 | Bearing retainer |
| 59 | 11582 | Ignition switch lock cylinder |
| 60 | 3530 | Upper shroud |
