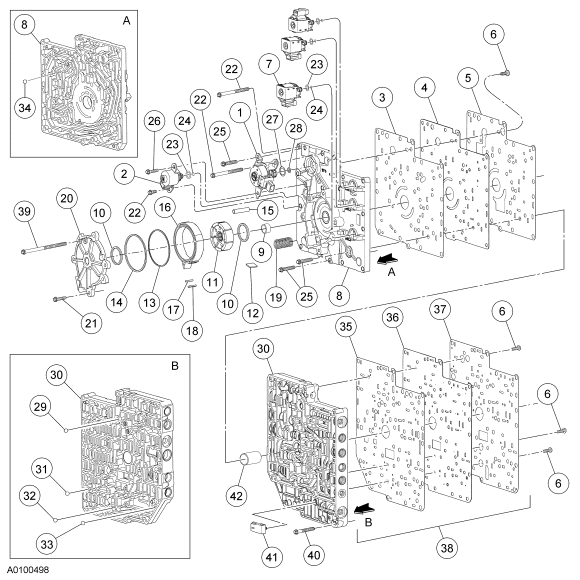

| 1 |
7H144 |
EPC solenoid valve |
| 2 |
7G133 |
TCC solenoid |
| 3 |
7G331 |
Separator plate-to-pump body gasket |
| 4 |
7A142 |
Separator plate |
| 5 |
7A136 |
Pump assembly-to-valve body gasket |
| 6 |
N803737-S |
Bolts |
| 7 |
7G484 |
No. 3 shift solenoid |
| 8 |
7A104 |
Pump body |
| 9 |
7G184 |
Pump bearing and seal assembly |
| 10 |
7G287 |
Ring pump vane supports |
| 11 |
7A146 |
Pump rotor |
| 12 |
7G286 |
Pump vane (7 required) |
| 13 |
7G282 |
Pump bore ring side support |
| 14 |
7G281 |
Pump bore ring side seal |
| 15 |
N803499-S |
Bore ring retaining pin |
| 16 |
7R194 |
Pump body bore ring |
| 17 |
7G284 |
Pump bore ring radial seal support |
| 18 |
7G283 |
Pump bore ring radial seal |
| 19 |
7G285 |
Pump bore ring spring |
| 20 |
7G187 |
Pump cover and sleeve assembly |
| 21 |
N605892-S1 |
Bolt (2 required) |
| 22 |
N605772-S1000 |
Bolts |
| 23 |
7Z484 |
O-ring seals (inner) |
| 24 |
7Z484 |
O-ring seals (outer) |
| 25 |
N803727-S |
Bolts |
| 26 |
N803727-S |
Bolt |
| 27 |
7Z144 |
O-ring seal |
| 28 |
7Z144 |
O-ring seal |
| 29 |
7E195 |
Check ball (B4) |
| 30 |
7A100 |
Main control valve body |
| 31 |
7E195 |
Check ball (B2) |
| 32 |
7E195 |
Check ball (B3) |
| 33 |
7E195 |
Check ball (B1) |
| 34 |
7E195 |
Check ball (B8) |
| 35 |
7D100 |
Valve body-to-separator plate gasket |
| 36 |
7A008 |
Valve body separator plate |
| 37 |
7C155 |
Valve body-to-chain cover gasket |
| 38 |
7Z490 |
Valve body plate (bonded gasket) |
| 39 |
N807073-S1100 |
Bolt (pump cover to chain cover) |
| 40 |
N606022-S1000 |
Bolt (pump body to chain cover) |
| 41 |
7H141 |
Transmission fluid temperature (TFT) sensor |
| 42 |
7G318 |
Main control valve body sleeve |
