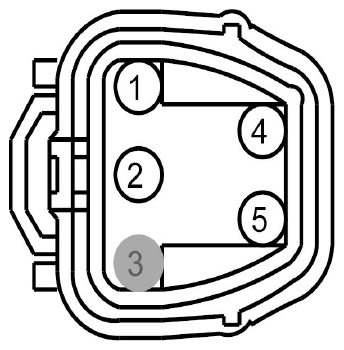

Fuel Pump Module Connector End View (C463)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VE721 (WH-OG) | 20 | SENSOR - EXHAUST GAS RECIRCULATION VALVE POSITION | |
| 2 | VE724 (GY) | 20 | SENSOR - FLEXIBLE FUEL (FF) | |
| 3 | * | * | Not Used | |
| 4 | CE608 (VT-GN) | 14 | CTRL MOD. - FUEL PUMP RETURN (FPRTN) | |
| 5 | CE618 (BN-VT) | 14 | CTRL MOD. - FUEL PUMP POWER (FPPWR) |

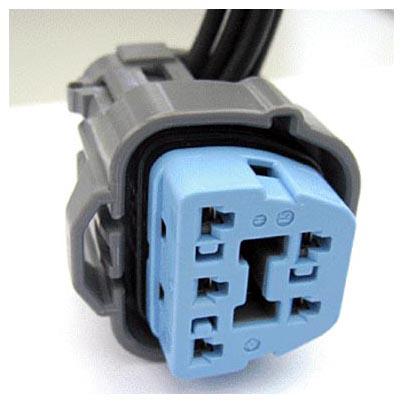

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-909 | Service Part Number: 8U2Z-14S411-NA Gauge: 14 Pin material: Tin Cavities: 5 Vehicle Uses
|
