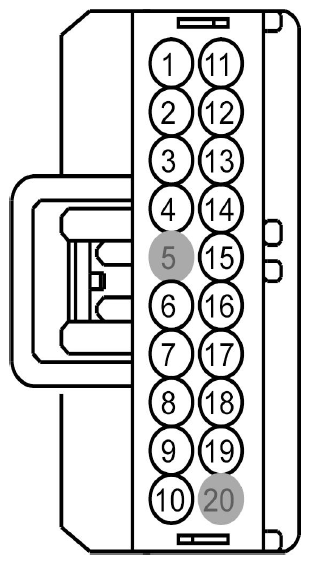

| 1 |
CH204 (GY-OG) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR PANEL/FLOOR COIL 3 |
|
| 2 |
CH233 (VT-BN) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. COIL 1 / CLOSE (IF PLUS) |
|
| 3 |
CH123 (VT-GN) |
20 |
CTRL MOD. - BLOWER MOTOR RELAY |
|
| 4 |
CH434 (GY-YE) |
22 |
SWITCH - CLIMATE MODE # AC |
|
| 5 |
* |
* |
Not Used |
|
| 6 |
CLN04 (BU-BN) |
22 |
CTRL MOD. - IP/SWITCH ILLUMINATION |
|
| 7 |
CH202 (BU-GN) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR PANEL/FLOOR COIL 1 / FLOOR (IF PLUS) |
|
| 8 |
CH203 (GN-BN) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR PANEL/FLOOR COIL 2 / PANEL (IF PLUS) |
|
| 9 |
CH206 (YE-VT) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COMMON |
|
| 10 |
SBP07 (WH-RD) |
22 |
FUSE - 7 OR CIRCUIT BREAKER |
|
| 11 |
CH206 (YE-VT) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COMMON |
|
| 12 |
CH232 (WH-BN) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. COMMON |
|
| 13 |
GD115 (BK-GY) |
18 |
GROUND - CROSS CAR BEAM # 2ND STUD |
|
| 14 |
CBP21 (BU-GY) |
20 |
FUSE - 21 OR CIRCUIT BREAKER |
|
| 15 |
CRD04 (BN-GN) |
22 |
INDICATOR - HEATER REAR WINDOW |
|
| 16 |
CRD09 (BU-GY) |
22 |
SWITCH - HEATER REAR WINDOW |
|
| 17 |
CH235 (BU) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. COIL 3 |
|
| 18 |
CH208 (GN-OG) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR RECIRC. COIL 2 / OPEN (IF PLUS) |
|
| 19 |
CH236 (WH) |
22 |
CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. COIL 4 |
|
| 20 |
* |
* |
Not Used |
|
