Electronic Engine Controls - Component Location

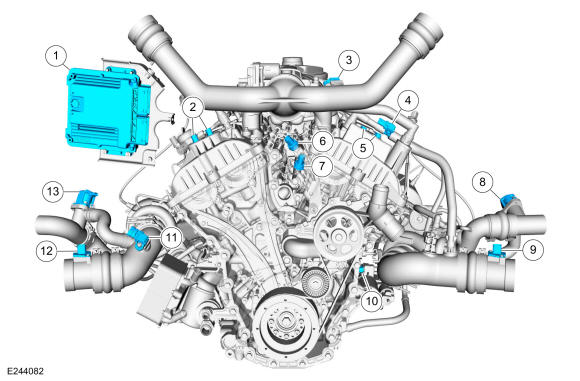

Electronic Engine Controls- Front
| Item | Description |
|---|---|
| 1 | PCM |
| 2 | Right hand VCT oil control solenoids |
| 3 | Turbocharger boost pressure/Charge air cooler temperature sensor |
| 4 | Crankcase Pressure Sensor |
| 5 | Left hand VCT oil control solenoids |
| 6 | FRP temperature sensor |
| 7 | FRP sensor |
| 8 | Left hand TC bypass valve |
| 9 | Left hand MAFT sensor |
| 10 | EOP sensor |
| 11 | Turbocharger inlet pressure sensor |
| 12 | Right hand MAFT sensor |
| 13 | Right hand TC bypass valve |

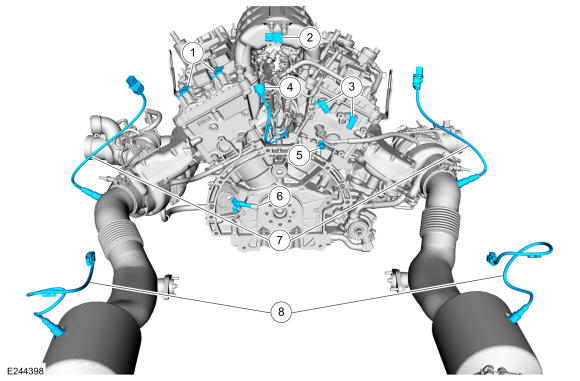

Electronic Engine Controls - Rear
| Item | Description |
|---|---|
| 1 | Left hand CMP sensors |
| 2 | MAPT sensor |
| 3 | Right hand CMP sensor |
| 4 | KS sensor |
| 5 | CHT sensor |
| 6 | CKP sensor |
| 7 | HO2S |
| 8 | Catalyst monitor sensors |
