Alignment Specifications: Notes
WHEEL ALIGNMENT SPECIFICATIONS
| Application |
Fraction |
Decimal |
| Astro & Safari |
| Camber (Degrees) |
| 2WD |
51/64 ± 1/2 |
(0.8 ± 0.5) |
| 4WD |
57/64 ± 1/2 |
(.91 ± 0.5) |
| Caster (Degrees) |
| 2WD |
2 45/64 ± 1/2 |
(2.2 ± 0.5) |
| 4WD |
3 1/2 ± 1 |
(3.5 ± 1.0) |
| Toe-in |
| 2WD (Degrees) |
3/32 ± 3/64 |
(0.1 ± .05) |
| 2WD (Inches) |
3/64 ± 1/32 |
(.05 ± .03) |
| 4WD (Degrees) |
-3/64 ± 3/32 |
(-.05 ± 0.1) |
| 4WD (Inches) |
-1/32 ± 3/64 |
(-.03 ± .05) |
| "C" & "K" Series |
| Camber (Degrees) |
| "C" & K30 |
1/2 ± 1/2 |
(0.5 ± 0.5) |
| K10/20 |
21/32 ± 1/2 |
(.65 ± 0.5) |
| Caster (Degrees) |
| "C" Series |
3 3/4 ± 1 |
(3.75 ± 1.0) |
| "K" Series |
3 ± 1 |
(3.0 ± 1.0) |
| Toe-in (Degrees) |
1/4 ± 13/64 |
(.24 ± 0.2) |
| "G", "P", "R" & "V" Series |
| Camber (Degrees) |
| G10/20 |
1/2 ± 1/2 |
(0.5 ± 0.5) |
| G30 |
1/4 ± 1/2 |
(.25 ± 0.5) |
| P20 |
3/32 ± 1/2 |
(0.1 ± 0.5) |
| P30 (JB8 or JF9) |
3/32 ± 1/2 |
(0.1 ± 0.5) |
| P30/35 (FS3) |
1 1/2 ± 1/2 |
(1.5 ± 0.5) |
| R10 |
7/8 ± 1/2 |
(0.7 ± 0.5) |
| R20/30 |
1/4 ± 1/2 |
(.25 ± 0.5) |
| "V" Series |
1 ± 1/2 |
(1.0 ± 0.5) |

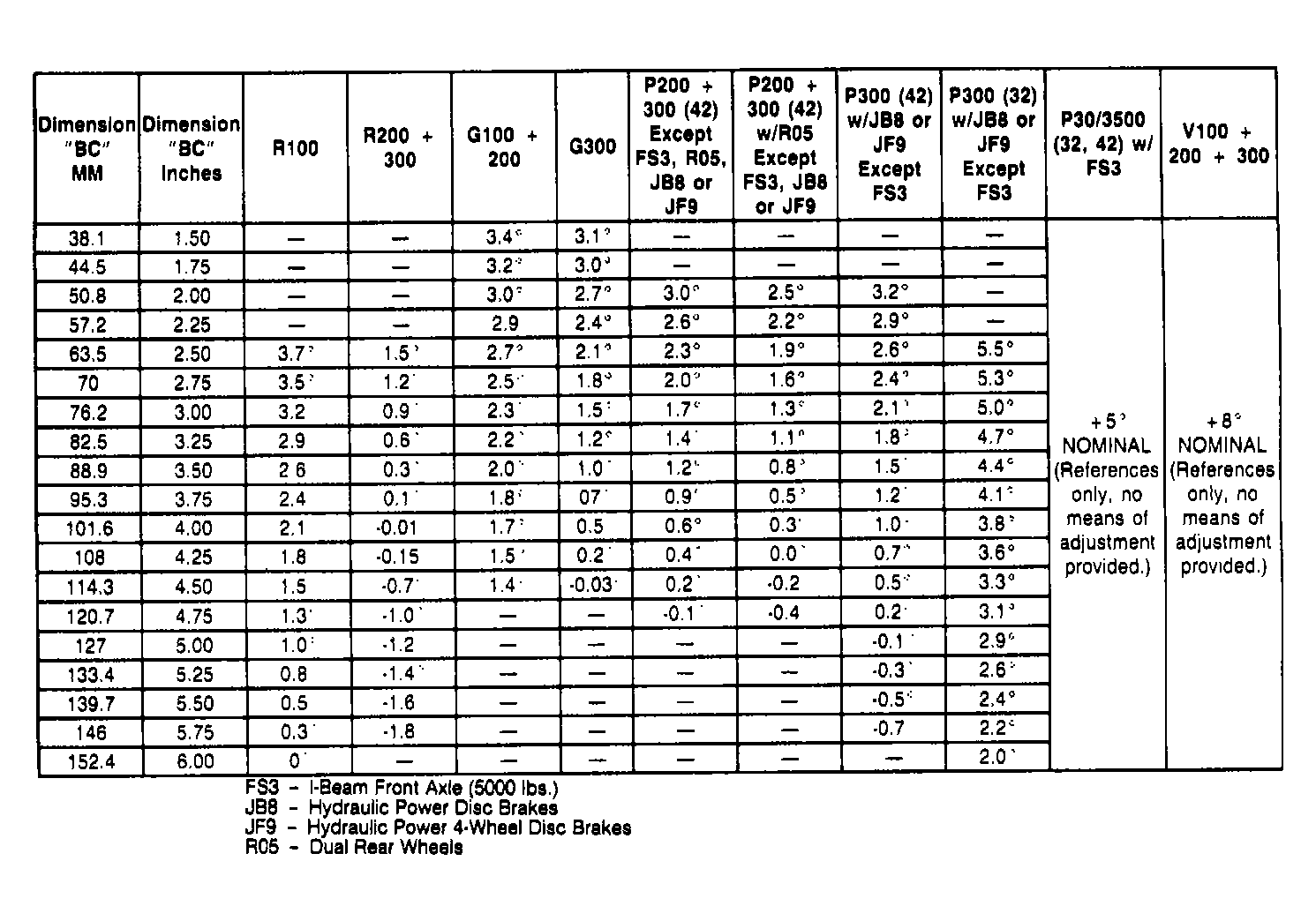

| Caster (Degrees) |
|
|
| Toe-in |
| "G" Series (Degrees) |
0 ± 3/32 |
(0.0 ± 0.1) |
| P20 & P30 |
| Degrees |
1/8 ± 1/8 |
(.36 ± .12) |
| Inches |
1/4 ± 1/16 |
(.18 ± .06) |
| P30 (With JB8 or JF9) |
| Degrees |
1/2 ± 1/8 |
(0.5 ± .12) |
| Inches |
1/4 ± 1/1 |
(.25 ± .06) |
| P30/35 (With FS3) |
| Degrees |
1/16 ± 1/8 |
(.07 ± .12) |
| Inches |
1/8 ± 1/1 |
(.12 ± .06) |
| "R" & "V" Series |
| Degrees |
13/64 ± 56/64 |
(.15 ± 0.7) |
| Inches |
3/32 ± 3/64 |
(.09 ± .04) |
| Lumina APV, Silhouette & Trans Sport |
| Camber (Degrees) |
0 ± 1/2 |
(0.0 ± 0.5) |
| Caster (Degrees) |
1 45/64 ± 1 |
(1.7 ± 1.0) |
| Toe-in (Degrees) |
0 ± 3/32 |
(0.0 ± 0.1) |
| "S" & "T" Series |
| Camber (Degrees) |
7/8 ± 1/2 |
(0.8 ± 0.5) |
| Caster (Degrees) |
2 ± 1/2 |
(2.0 ± 0.5) |
| Toe-in (Degrees) |
13/64 ± 13/64 |
(.15 ± .05) |
