Component Locations
COMPONENT LOCATIONS
| Component | Location | |
|---|---|---|

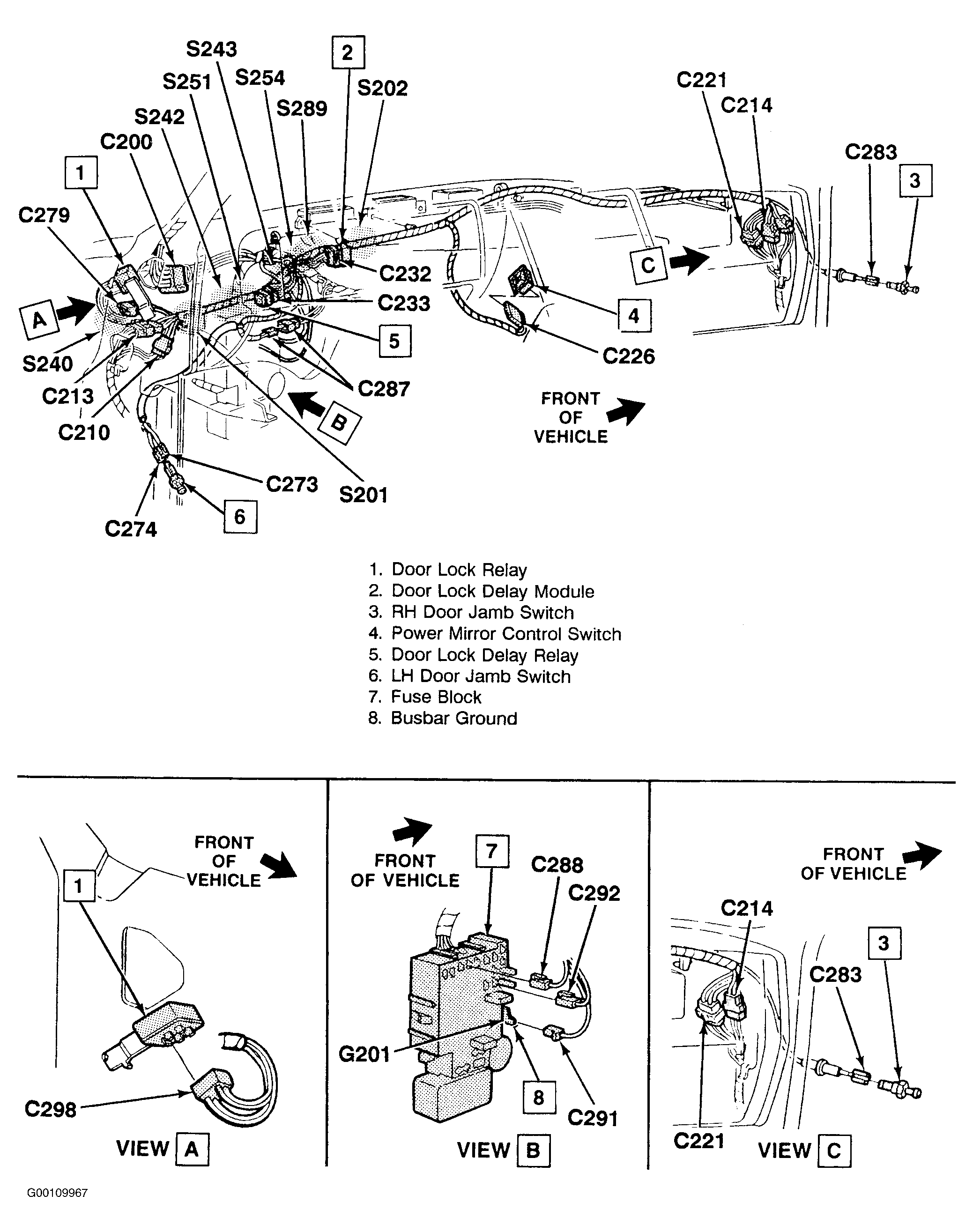

| Busbar Ground | Near Fuse Block. See Fig 1 . | |

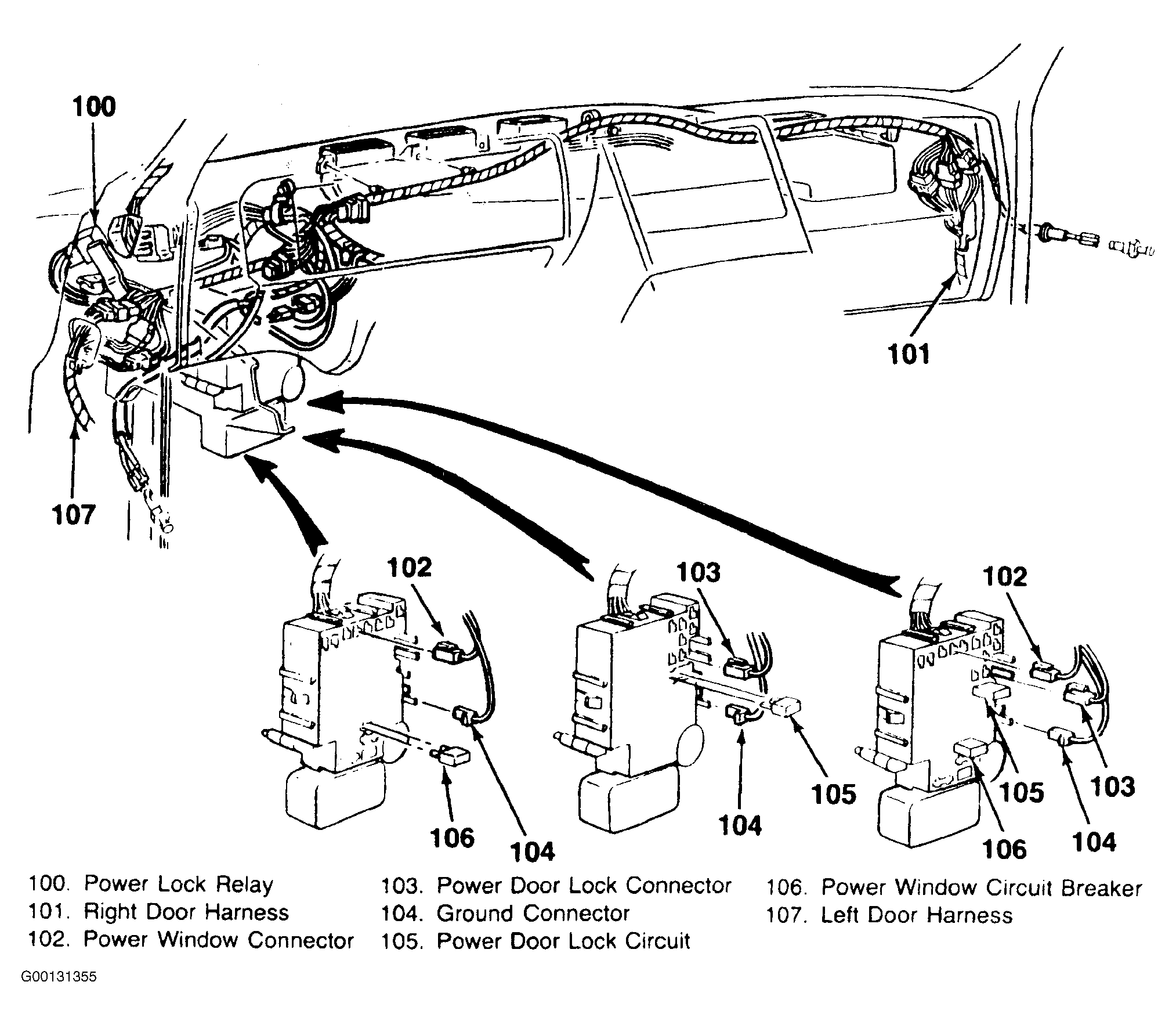

| Fuse Block | Behind Left Side Of Instrument Panel. See Fig 2 | |
| Power Window Circuit Breaker | Behind Left Side Of Instrument Panel, On fuse Block. See Fig 2 | |
| Power Window Motor, Left | Inside Left Door | |

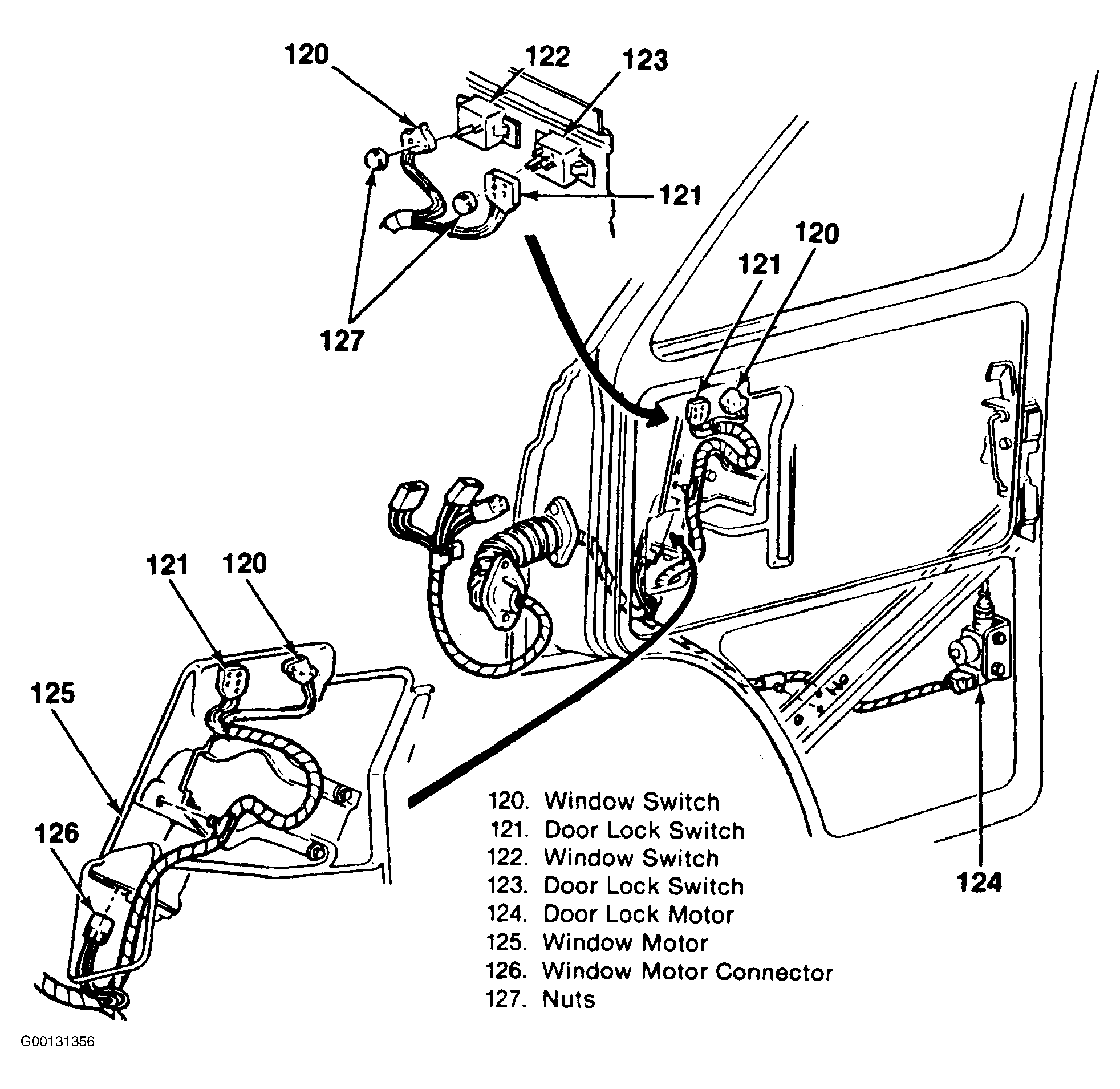

| Power Window Motor, Right | Inside Right Door. See Fig 3 | |

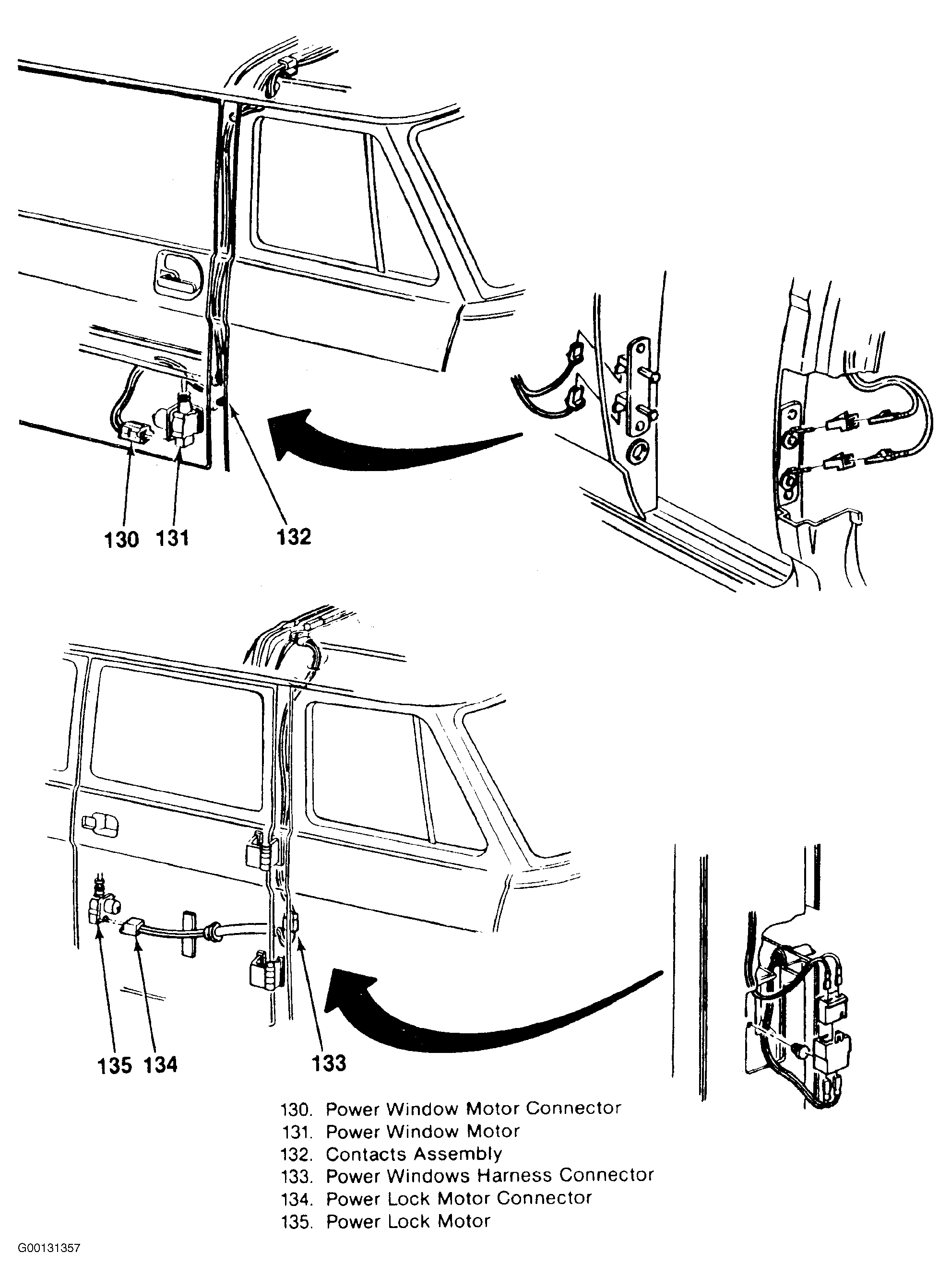

| Power Window Motor, Sliding Door | In Front Of Sliding Door. See Fig 4 | |
| Power Window Switch, Left | Inside Left Door | |
| Power Window Switch, Right | Inside Right Door. See Fig 3 | |
| Connectors | ||
| C210 | Left Side Of Cowl Panel. See Fig 1 . | |
| C214 | Right Side Of Cowl Panel. See Fig 1 . | |
| Connectors (1992 Only) | ||
| C288 | At Fuse Block | |
| C291 | At Busbar Ground | |
| Grommets | ||
| GT505 | On Left Front Door | |
| GT605 | On Right Front Door | |
| Splices | ||
| S251 | Left Side Of Instrument Panel, Above Fuse Block. See Fig 1 . | |
| S254 | Center Of Instrument Panel, In Cross Car Harness. See Fig 1 . | |
