Electrical Component Locator: Splices
SPLICES LOCATION
| Component | Location |
|---|---|

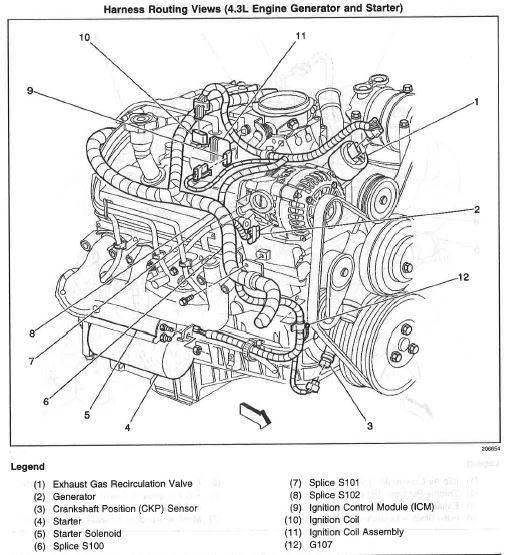

| S100 | Engine harness, between powertrain control module and HO2S. See Figure. |
| S101 | Engine harness, between powertrain control module and HO2S. See Figure. |
| S102 | Engine harness, between powertrain control module and HO2S. See Figure. |
| S103 | Engine harness, between breakouts for underhood fuse block & C104, 19.5 cm from throttle position sensor. |
| S104 | AIR jumper, between G100 & secondary air injection reactor pump, 20 cm from secondary air injection pump C2 connector. |
| S105 | AIR jumper, between G100 & breakout to engine harness, 5 cm from breakout to engine harness. |
| S106 (2.2L VIN 5) | Engine harness, between powertrain control module & fuel injector breakouts, 25 cm from breakout to powertrain control module. See Figure. |
| S106 (4.3L VIN W) | Engine harness, between rear heated oxygen sensors & body harness breakouts, 7 cm from breakout to heated oxygen sensor connector. |
| S107 | Forward lamps harness, between left headlamp leveling actuator & C106 breakouts, 26 cm from left front foglamp breakout. |
| S109 | In engine harness, between powertrain control module & C104 breakouts, 42 cm from C117. |
| S113 | In body harness, between blower motor & blower motor relay breakout, 13 cm from blower motor breakout. |
| S118 | Body harness, between blower motor & blower motor relay breakout. |
| S121 | Body harness, between electronic brake control module, C1 & C102 breakout, 6.5 cm from S113. |
| S129 | Engine harness, between A/C refrigerant pressure sensor & C111 breakout, 20 cm from A/C refrigerant pressure sensor breakout. See Figure. |
| S138 | Body harness, near manual A/C blower motor resistor, 27.5 cm from manual A/C blower motor resistor breakout. |
| S140 (A/T) | Engine harness, 13 cm from vehicle speed sensor breakout. |
| S140 (M/T) | Engine harness, 7 cm from vehicle speed sensor breakout. |
| S152 (2.2L VIN 5) | Engine harness, between fuel injector connector & ignition control module breakouts, 7 cm from G105. See Figure. |
| S152 (4.3L VIN W) | Engine harness, between fuel injector connectors & ignition control module breakouts, 7 cm from G105. See Figure. |
| S203 | Body harness, 17 cm from SP202. |
| S204 | I/P harness, near dash fuse block, 4 cm from breakout to C217. |
| S205 | I/P harness, between radio & BCM connector C3 breakouts, 8 cm from radio breakout. |
| S207 | Remote cassette jumper harness, between remote cassette playback device & C207, 37.5 cm from C207. |
| S208 (W/Auto A/C) | I/P harness, between BCM connector C3 & stereo radio breakouts, 6 cm from breakout to BCM. |
| S208 (W/O Auto A/C) | I/P harness, between radio & right console courtesy lamp breakouts, 4 cm from breakout to lamp. |
| S217 | I/P harness, from heater controller connectors breakout, 6 cm from breakout. |
| S240 | I/P harness, 4 cm from BCM connector C3 breakout & instrument cluster breakout. |
| S268 | Auxiliary power tray harness, 9.5 cm from in-line dash connector. |
| S269 | Auxiliary power tray harness, 8.5 cm from in-line dash connector. |
| S283 | I/P harness, between BCM connector C3 & radio breakouts, 13 cm from BCM breakout. |
| S290 | I/P harness, between C205 breakout. |
| S302 | Dome harness, between inside air temperature sensor & left visor vanity mirror lamp breakouts, 5 cm from breakout to sensor. |
| S304 | Body harness, before breakout to left & right rear doors. |
| S305 | Body harness, 22.5 cm before right rear door jamb switch breakout. |
| S306 | Body harness, 6.5 cm before left rear door jamb switch breakout. |
| S307 | Body harness, 6.5 cm before right rear door jamb switch breakout. |
| S308 | Body harness, 16.5 cm before left rear door jamb switch breakout. |
| S309 | Body harness, 98 cm from rear door breakout. |
| S311 | In left power seat harness. |
| S313 | Left power seat harness, 15 cm from C317. |
| S314 | Left power seat harness, 20 cm from C317. |
| S315 | In power seat harness, 5 cm from seat motors breakout, toward driver seat lumbar motor. |
| S320 | Right power seat harness, 15 cm from C315. |
| S321 | Right power seat harness, 20 cm from C315. |
| S332 | Dome harness, 7 cm from C300. |
| S335 | Floor shift extension harness, between automatic transmission shift lock solenoid & lamp breakouts, 7 cm from lamp breakout. |
| S400 | Body harness, between C474 & vehicle interface unit. |
| S401 | Body harness, between C474 & vehicle interface unit. |
| S404 | Body harness, 10 cm before high mount stoplamp breakout. |
| S405 | Body harness, 10 cm before high mounted stoplamp breakout. |
| S417 | Left taillamp jumper harness, 18 cm from right taillamp jumper, to right rear of vehicle, near right front park/turn signal lamp pass-through & C403. |
| S418 | Right taillamp jumper harness, 18 cm from right rear of vehicle, near right front park/turn signal lamp pass-through & C402. |
| S419 | Left taillamp jumper harness, 8 cm toward C403, near left front park/turn signal lamp pass-through. |
| S420 (Utility) | Left taillamp jumper harness, 8 cm toward C403, near right front park/turn signal lamp pass-through. |
| S420 (Pickup) | Chassis harness, 20 cm from fuel pump & sender assembly breakout. |
| S427 (Crew Cab Pickup) | Left rear body harness. |
| S427 (Utility) | Left rear body harness, 7 cm below left taillamp connector C403 breakout. |
| S501 | Left door harness, between door speaker & door lock & side window switch breakout. |
| S502 | Left door harness, between door speaker & door lock & side window switch breakout. |
| S601 | Right door harness. |
| SP100 | Forward lamp harness, to left rear of radiator support. |
| SP101 | Forward lamp harness, to right inside of radiator support. |
| SP200 | Strapped to body harness, in center front of dash, to right of SP204. |
| SP201 | Strapped to body harness. |
| SP202 | Strapped to body harness, at left center of dash. |
| SP203 | I/P harness, on dash, in front of ashtray, strapped to body harness. |
| SP204 | Strapped to body harness, in center front of dash, left of SP200. |
| SP400 | Taillamp harness, on center inside of rear crossmember. |
| SP401 | Taillamp harness, in rear of right side frame rail. |
| SP402 | Taillamp harness, in rear of left side frame rail. |
| SP423 | Chassis harness, on top of rear crossmember. |
