HVAC Assembly Components

HVAC Assembly Components

Items
1: B7F Air Temperature Sensor - Duct Upper (C68) B7F Air Temperature Sensor - Duct Upper
2: B7B Air Temperature Sensor - Duct Lower (C68) B7B Air Temperature Sensor - Duct Lower
3: M37 Mode Door Actuator M37 Mode Door Actuator
4: K8 Blower Motor Control Module K8 Blower Motor Control Module
5: M4 Air Inlet Door Actuator M4 Air Inlet Door Actuator
6: B39 A/C Evaporator Temperature Sensor B39 A/C Evaporator Temperature Sensor
7: M6 Air Temperature Door Actuator M6 Air Temperature Door Actuator

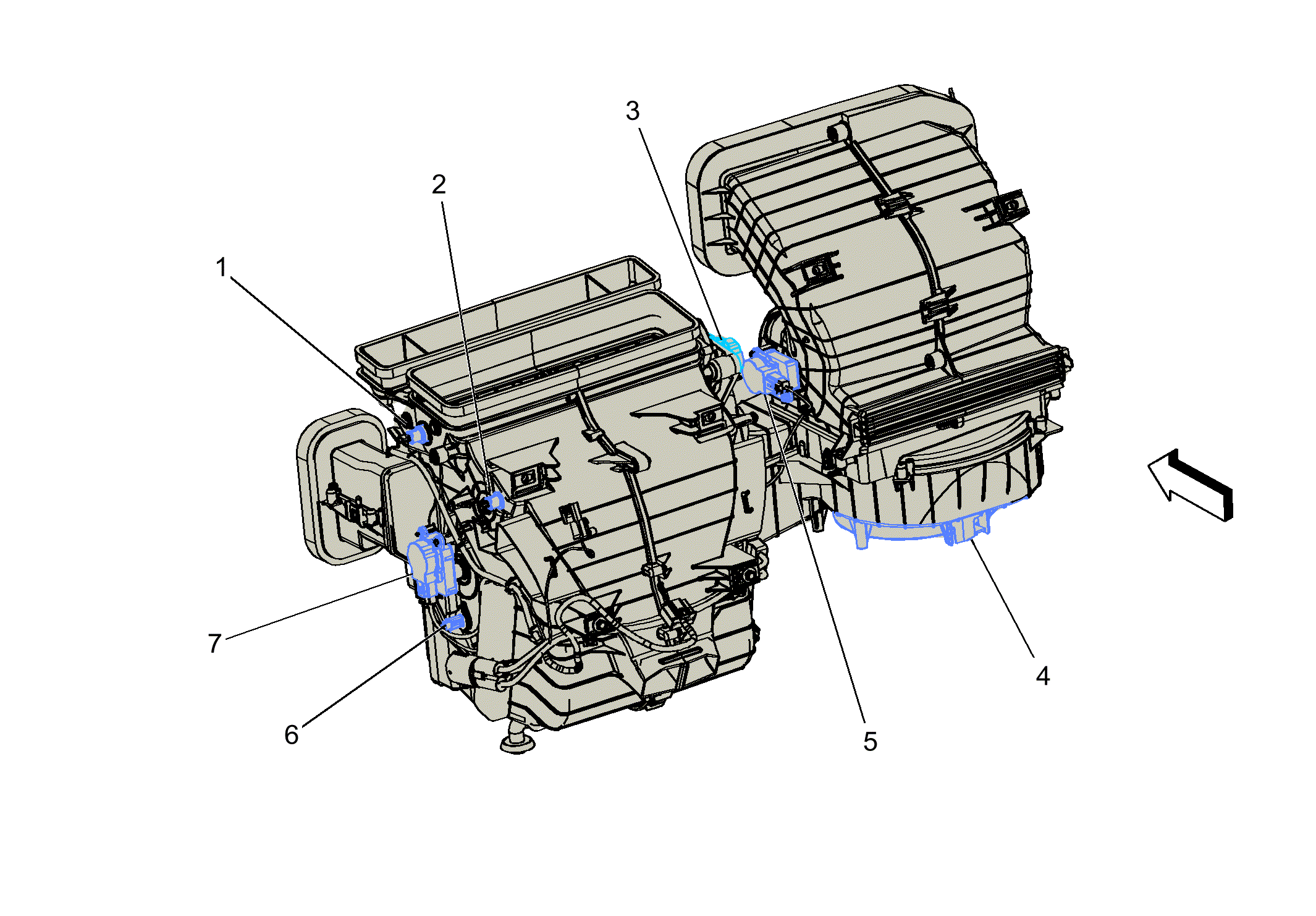

Fig 1: HVAC Assembly Components
GM3971072Courtesy of GENERAL MOTORS COMPANY
