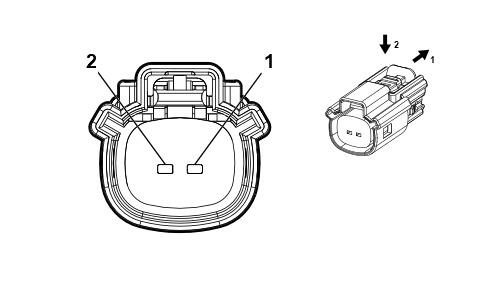

X50D Fuse Block - Battery X8
Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | Not Required | J-35616-2A (GY) | No Tool Required | Not Required | Not Required | Not Required | Not Required |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 0.5 0.75 |
RD/BN RD/WH |
2740 2740 |
Secondary Fused Battery Positive Voltage 27 Secondary Fused Battery Positive Voltage 27 |
I I |
KL9 LYX-KL9 |
| 2 | - | - | - | Not Occupied | - | - |
