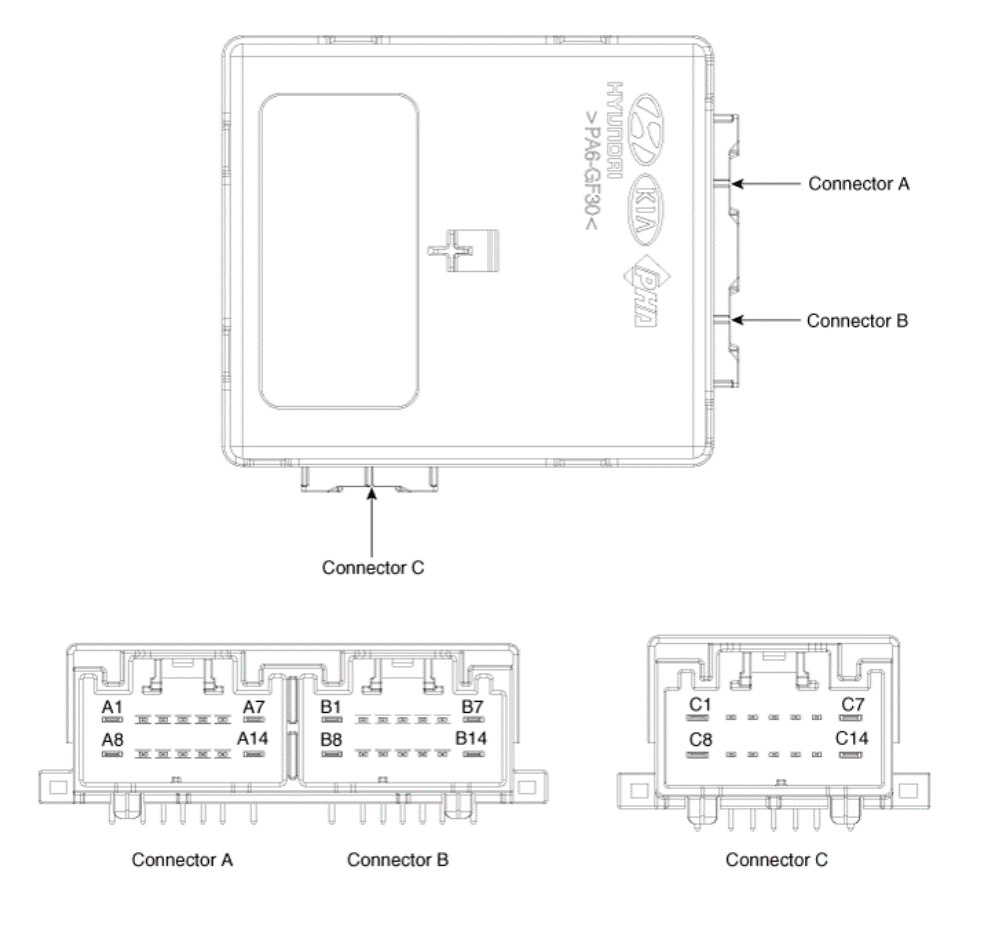

Power Trunk Module (PTM)
| Pin NO | Connector A | Connector B | Connector C |
|---|---|---|---|
| 1 | System power | Cinching motor (+) | - |
| 2 | Trunk inner switch indicator | Pawl switch | - |
| 3 | - | Catch switch | Drive shield ground |
| 4 | H-CAN (High) | Cancel lever switch | - |
| 5 | H-CAN (Low) | - | - |
| 6 | Buzzer | Latch switch ground | Hall sensor power |
| 7 | - | System switch | Driver unit motor (+) |
| 8 | Motor power | Cinching motor (-) | - |
| 9 | - | Crash pad switch | - |
| 10 | - | Trunk inner switch | - |
| 11 | Trunk inner lock switch | Hall position switch | Hall sensor ground |
| 12 | - | - | Hall sensor channel 1 |
| 13 | - | - | Hall sensor channel 2 |
| 14 | - | Ground power | Driver unit motor (-) |
