Power Latch Assembly: Inspection
- Remove the trunk lid trim.
(Refer to Body - "TRUNK LID TRIM ")

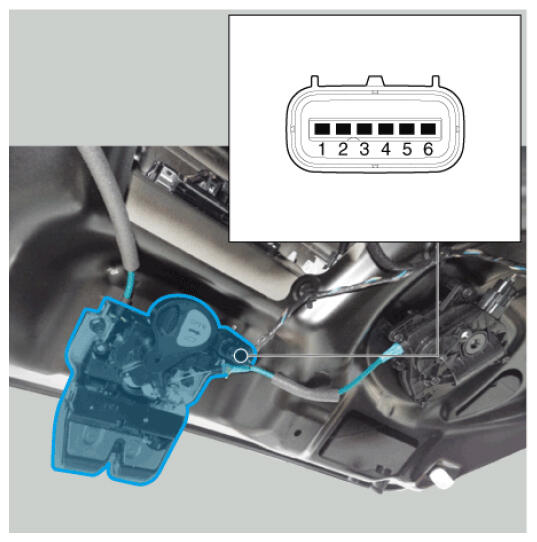

- Disconnect the power latch and cinching connectors.
- Connect the power latch terminals directly to battery voltage (12V) and check that the motor operates smoothly.

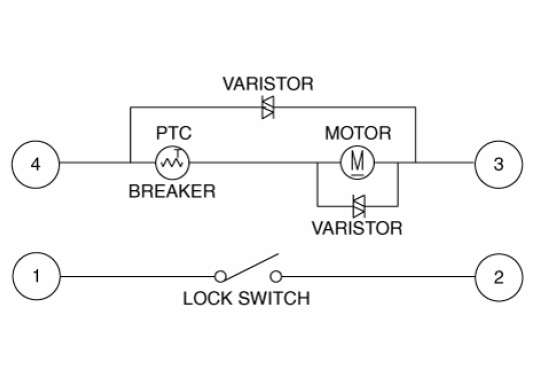

[Latch & Actuator]
| Terminal | LOCK→ UNLOCK | UNLOCK LOCK→ |
|---|---|---|
| 4 | + | X |
| 3 | - | |
| 1 & 2 | OFF → ON | ON → OFF |

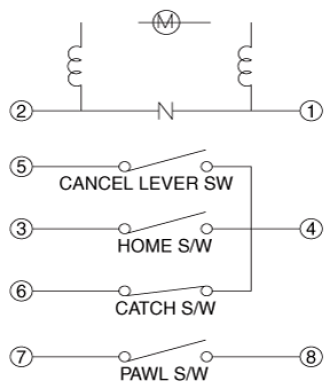

[Cinching & Actuator]
| Terminal | OPEN | OPEN → 1ST LOCK | 1ST LOCK→ 2ND LOCK | 2ND LOCK → RETURN | RETURN POSITION |
|---|---|---|---|---|---|
| 2 | X | - | - | + | X |
| 1 | + | + | - | ||
| 4 & 3 | ON | ON | ON | OFF | OFF |
| 4 & 5 | ON | ON → OFF | OFF | OFF | OFF |
| 4 & 6 | ON | ON | ON → OFF | OFF | OFF |
| 7 & 8 | ON | ON → OFF | OFF→ON→OFF | OFF | OFF |
| Terminal | CLOSE | CLOSE → OPEN | OPEN → RETURN | RETURN POSITION |
|---|---|---|---|---|
| 2 | X | + | - | X |
| 1 | - | + | ||
| 4 & 3 | OFF | ON | ON → OFF | OFF→ ON |
| 4 & 5 | OFF | OFF→ON | ON | ON |
| 4 & 6 | OFF | OFF→ON | ON | ON |
| 7 & 8 | OFF | OFF →ON | ON | ON |
