Pin Voltage Charts

Fig 1: ECM Terminal Pin Voltages (Metro)
G92B25875Courtesy of GENERAL MOTORS CORP.

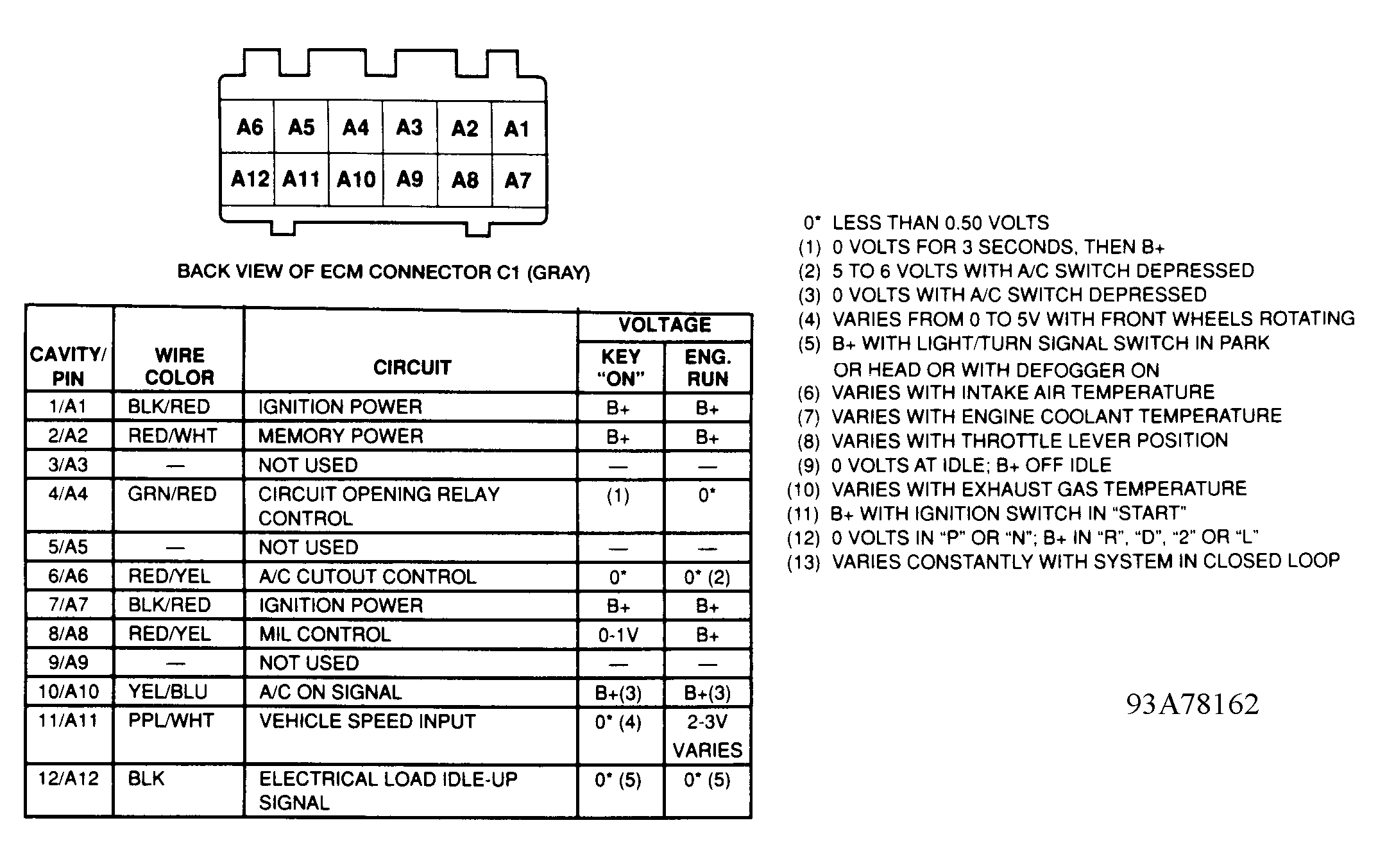

Fig 2: ECM Terminal Pin Voltages (1 Of 2) (Prizm VIN 6, 1.6L DOHC)
G93A78162Courtesy of GENERAL MOTORS CORP.

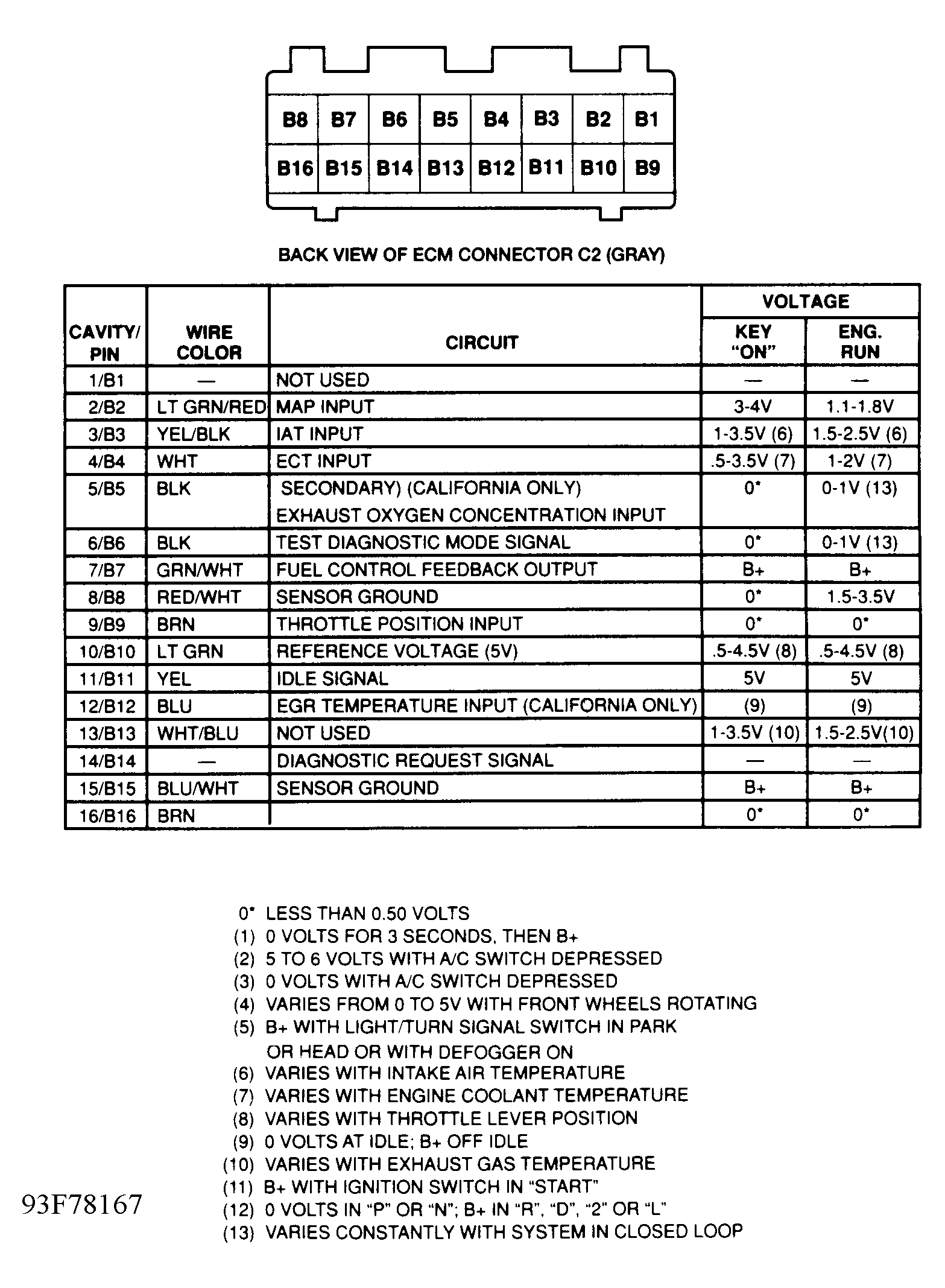

Fig 3: ECM Terminal Pin Voltages (2 Of 2) (Prizm VIN 6, 1.6L DOHC)
G93F78167Courtesy of GENERAL MOTORS CORP.

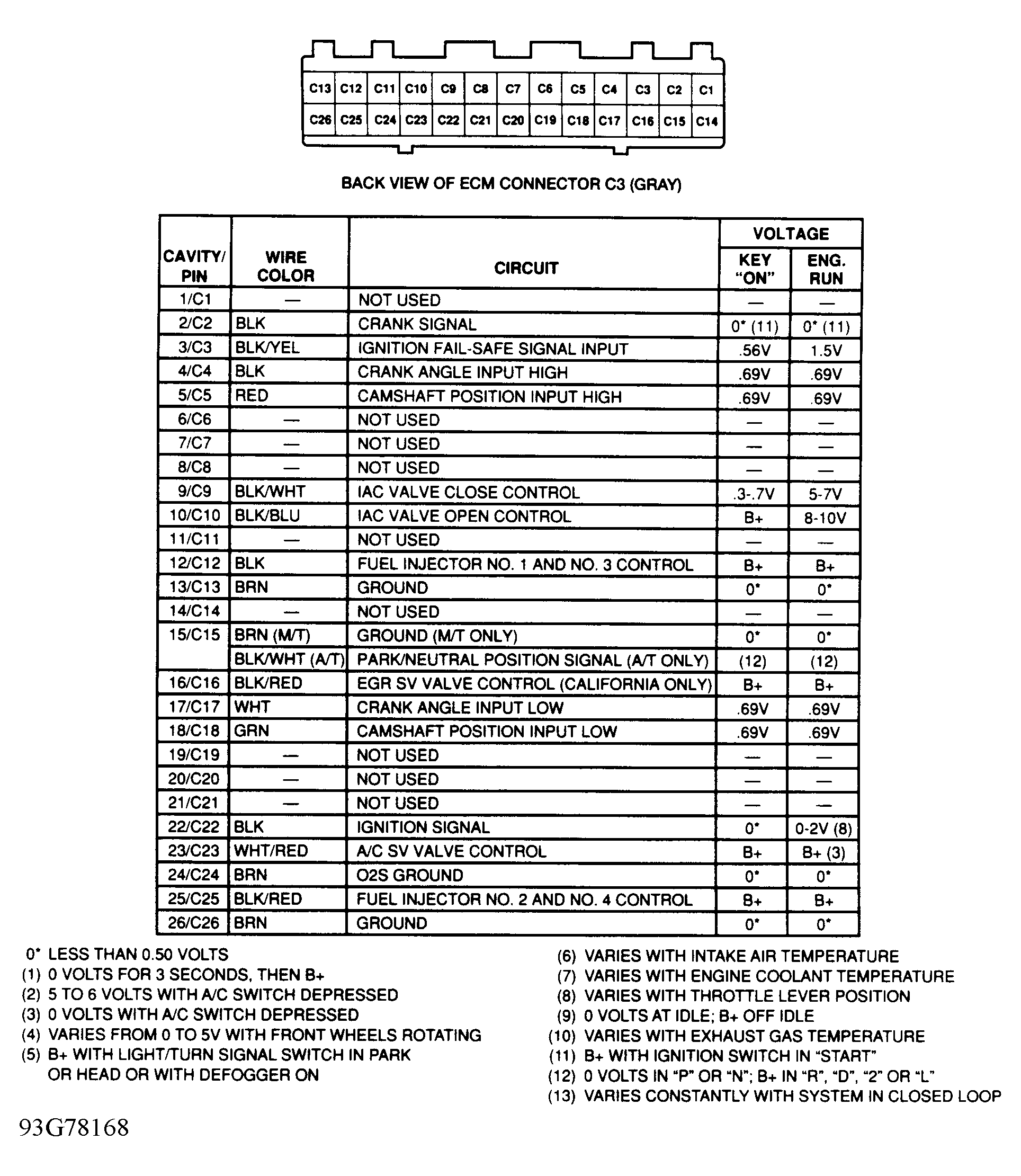

Fig 4: ECM Pin Terminal Voltages (Prizm VIN 6, 1.6L DOHC)
G93G78168Courtesy of GENERAL MOTORS CORP.

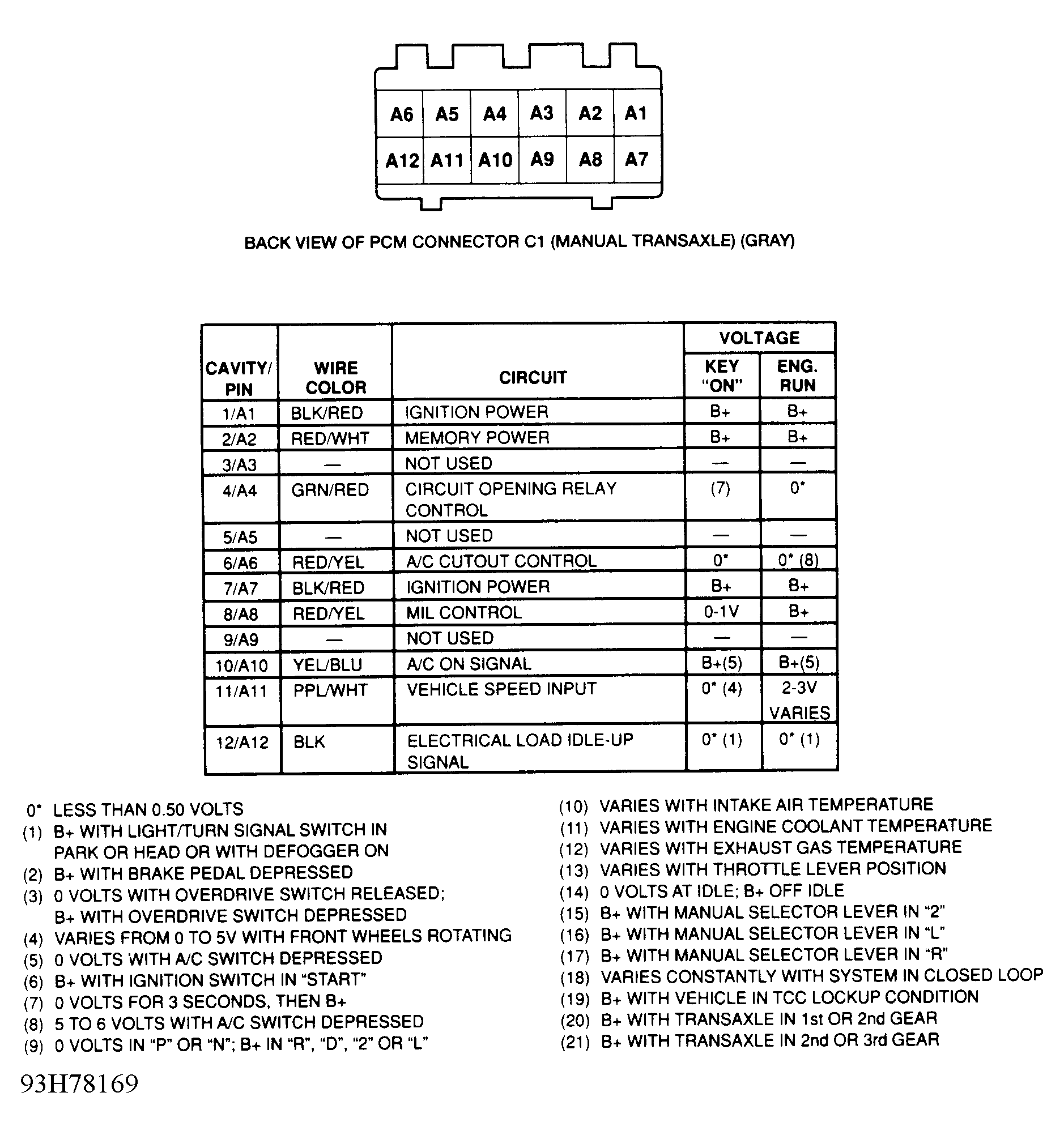

Fig 5: ECM Pin Terminal Voltages (Prizm VIN 8, 1.8L DOHC)
G93H78169Courtesy of GENERAL MOTORS CORP.

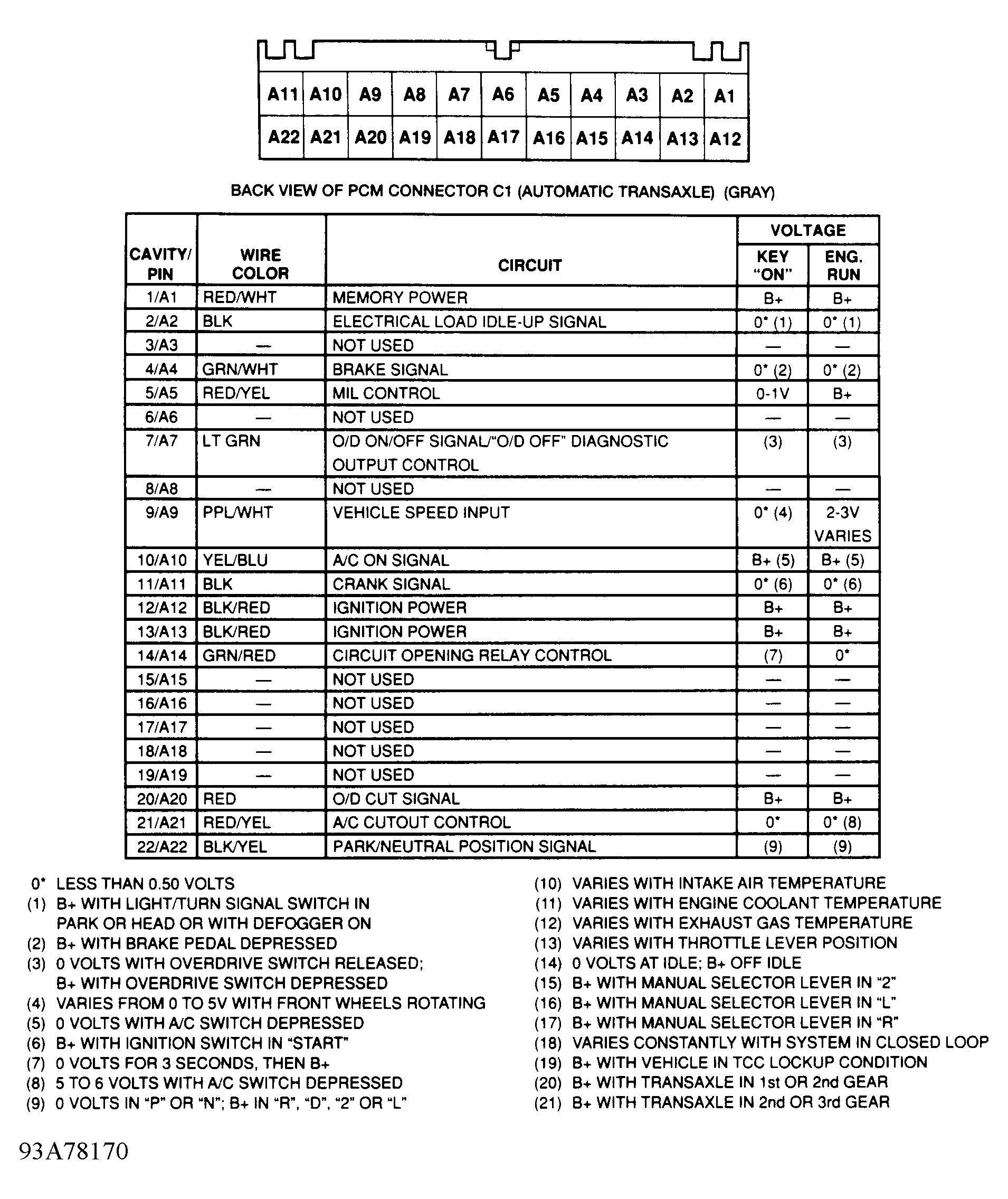

Fig 6: ECM Pin Terminal Voltages (Prizm VIN 8, 1.8L DOHC)
G93A78170Courtesy of GENERAL MOTORS CORP.

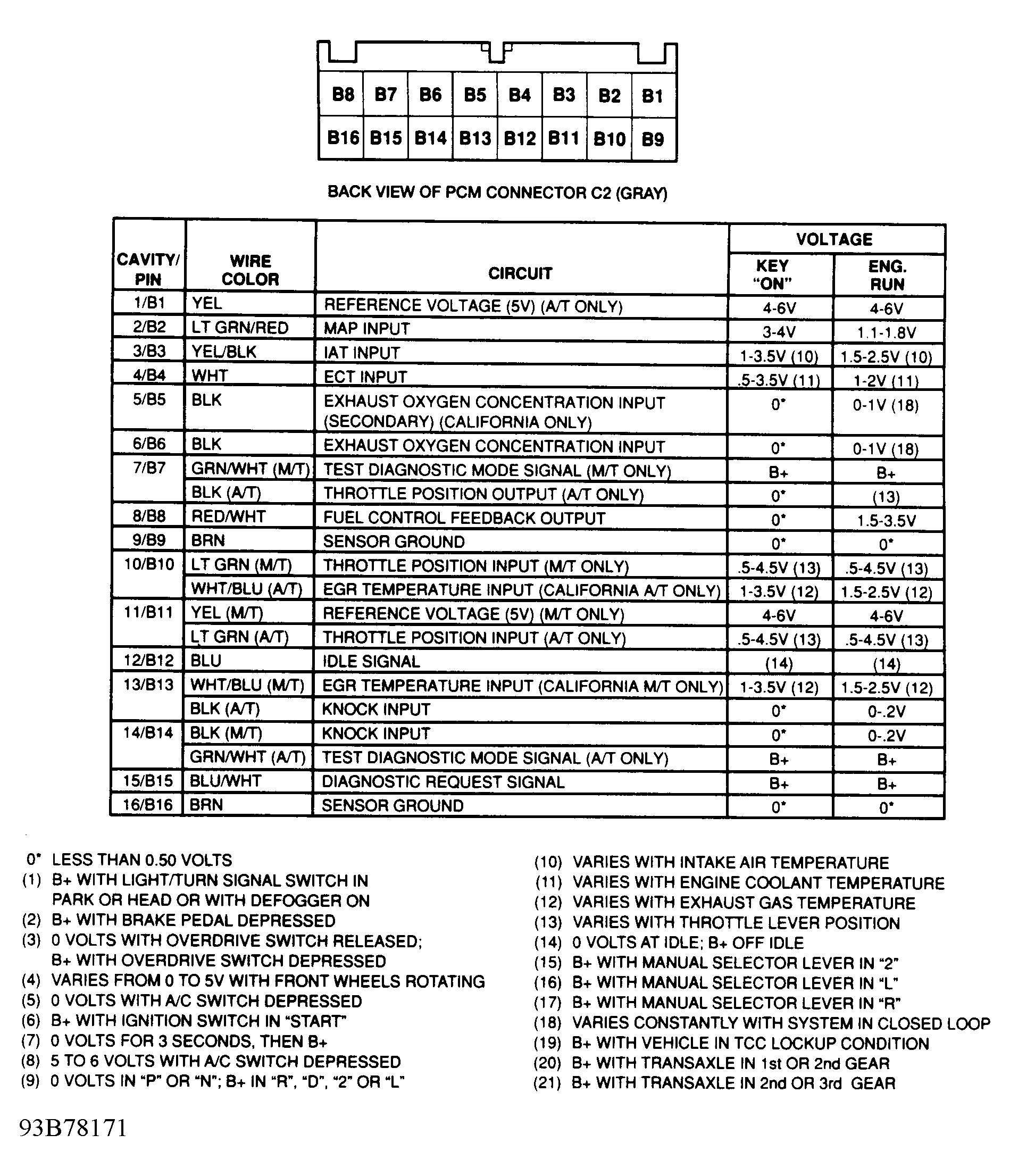

Fig 7: ECM Pin Terminal Voltages (Prizm VIN 8,1.8L DOHC)
G93B78171Courtesy of GENERAL MOTORS CORP.

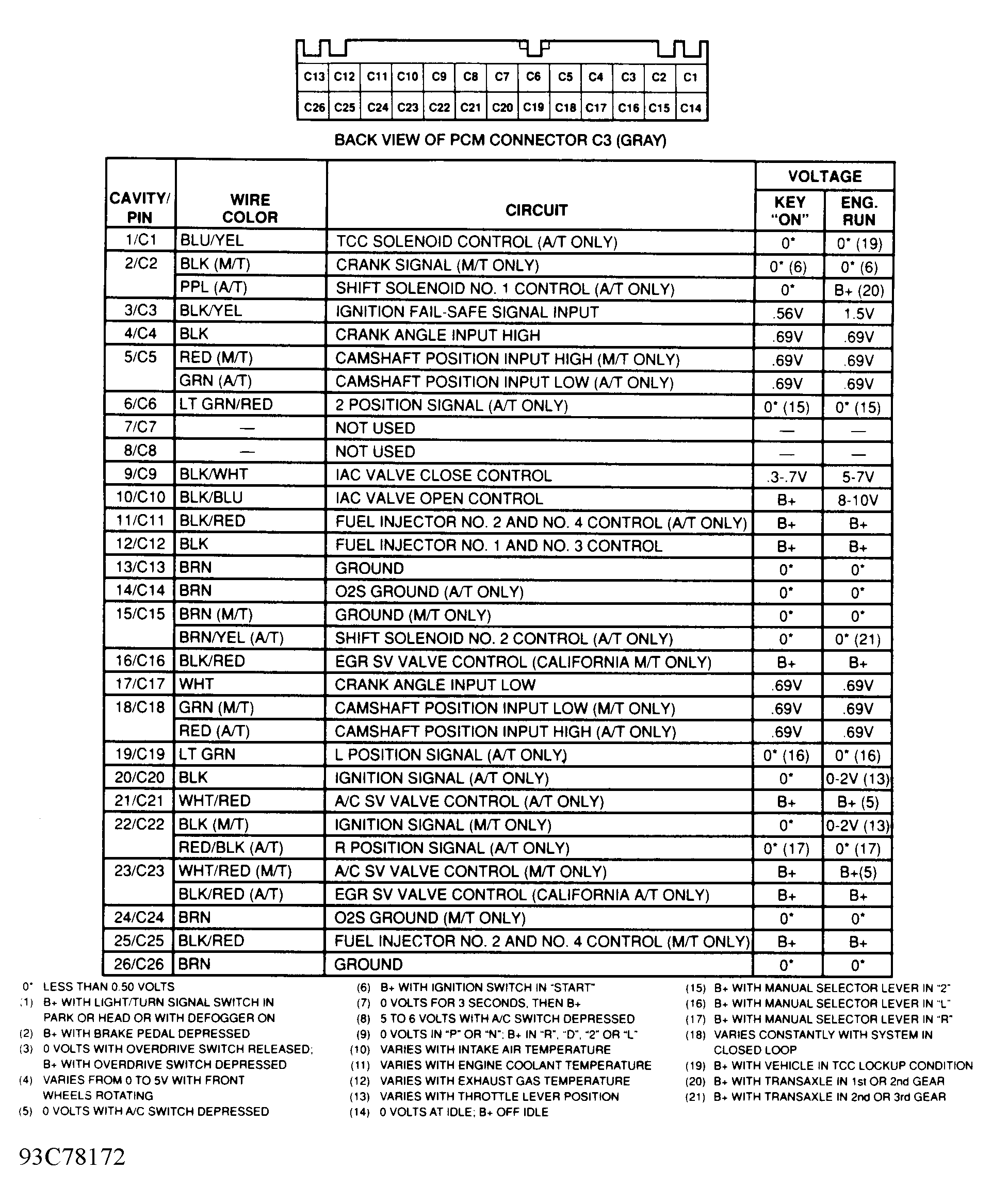

Fig 8: ECM Pin Terminal Voltages (Prizm VIN 8, 1.8L DOHC)
G93C78172Courtesy of GENERAL MOTORS CORP.
Fig 9: ECM Terminal Pin Voltages (Storm VIN 6, 1.6L SOHC)
G92E25878Courtesy of GENERAL MOTORS CORP.
Fig 10: ECM Terminal Pin Voltages (Storm VIN 8, 1.8L DOHC)
G92F25879Courtesy of GENERAL MOTORS CORP.
Fig 11: ECM Terminal Pin Voltages (Tracker)
G92I25880Courtesy of GENERAL MOTORS CORP.
