Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | |
|---|---|---|

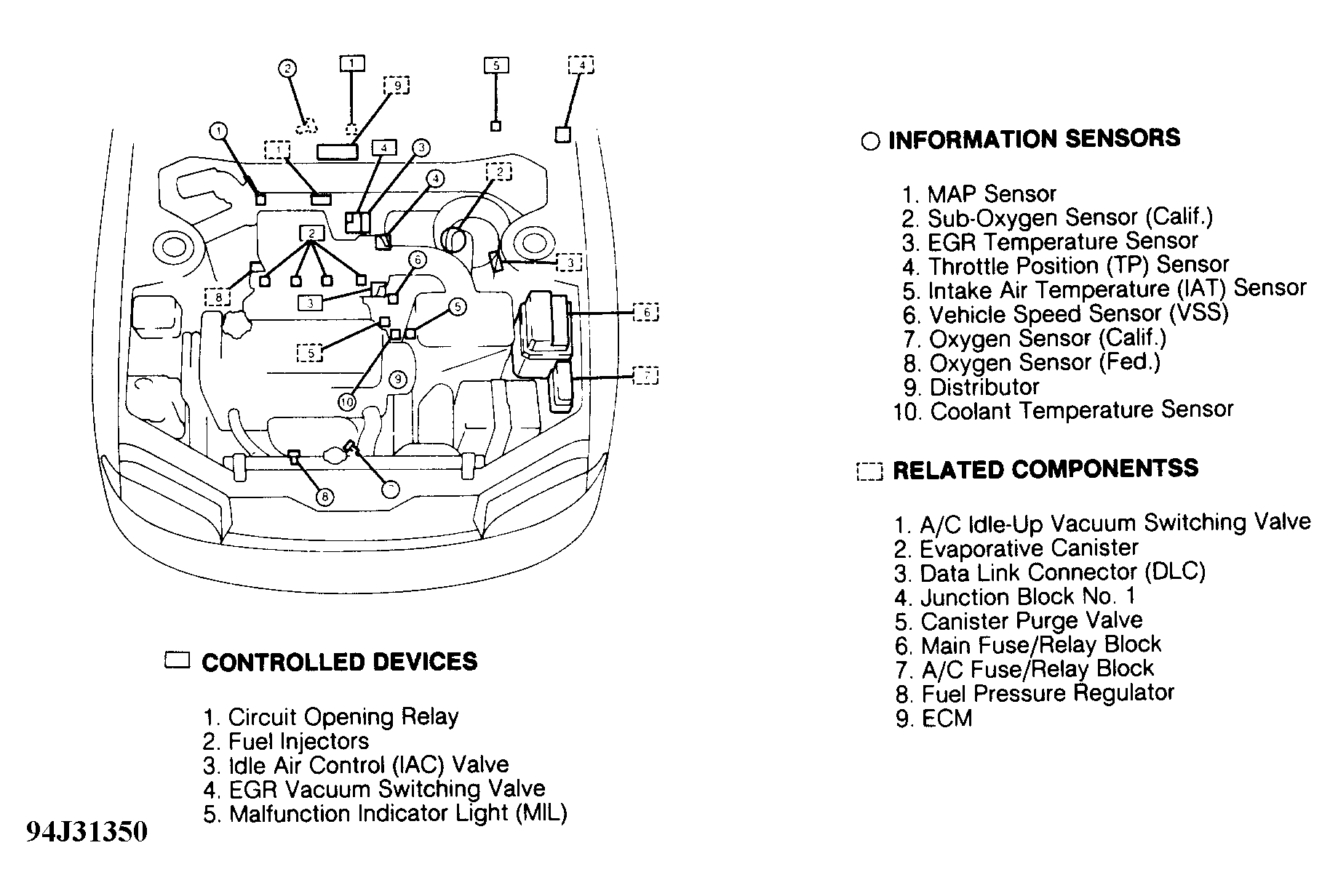

| A/C Fuse/Relay Block | On left front fender panel, behind battery. See Figure & 2. | |
| Main Fuse/Relay Block | On left front fender panel, near shock tower. See Figure & 2. | |
| Fusible Link (ABS) | On main fuse/relay block. | |
| Fusible Link (Accessory) | On junction block No. 1. | |
| Fusible Link (Alternator) | On main fuse/relay block. | |
| Fusible Link Condenser (Fan) | In A/C fuse/relay block & in main fuse/relay block. | |
| Fusible Link (Defogger) | On junction block No. 1 | |
| Fusible Link (Heater) | On junction block No. 2. | |

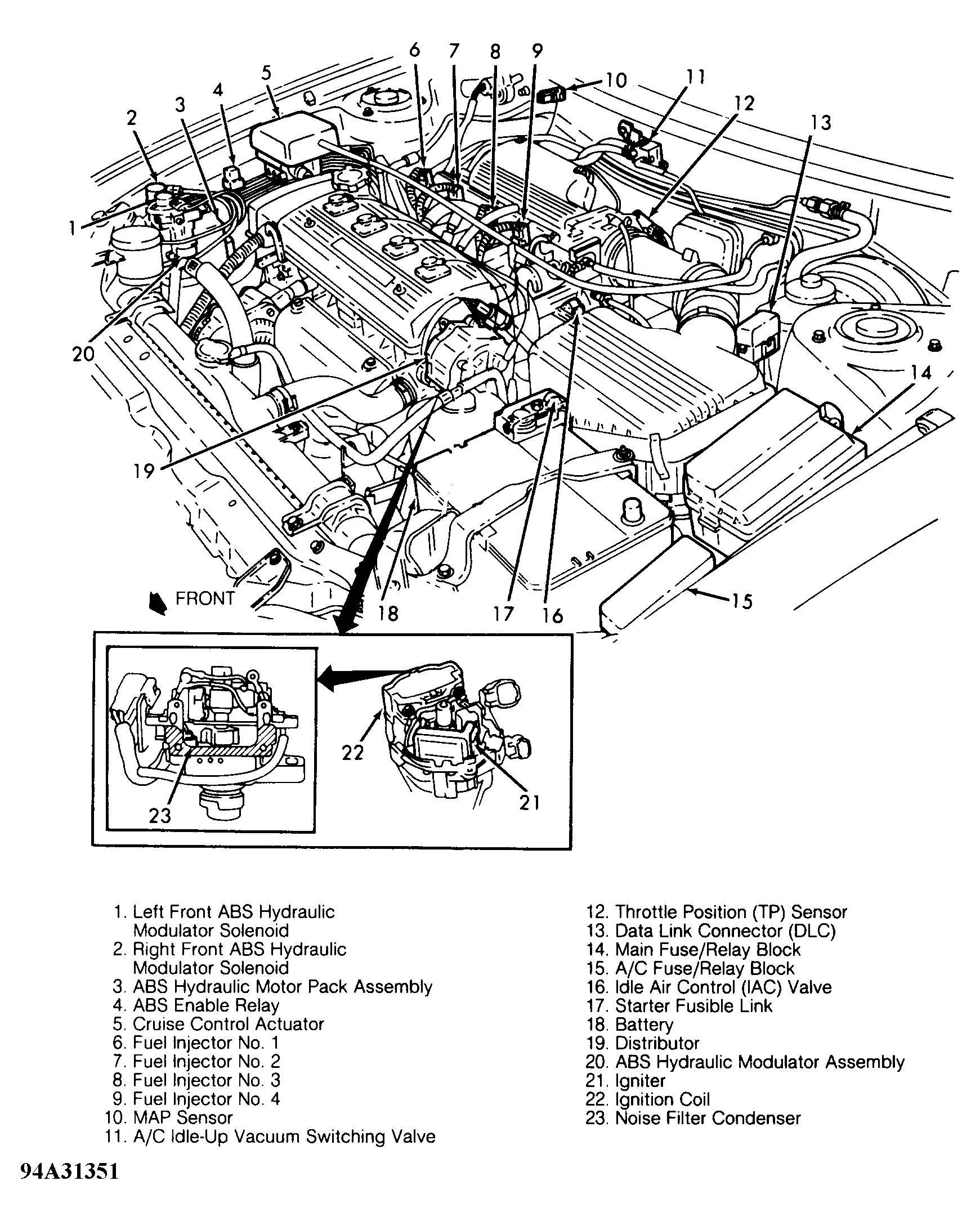

| Fusible Link (Starter) | On battery positive terminal. See Figure. | |
| Junction Blocks | ||
| Junction Block No. 1 | Above left kick panel. See Figure. | |
| Junction Block No. 2 | Above right kick panel. | |
| Junction Block No. 3 | Behind center console. | |
