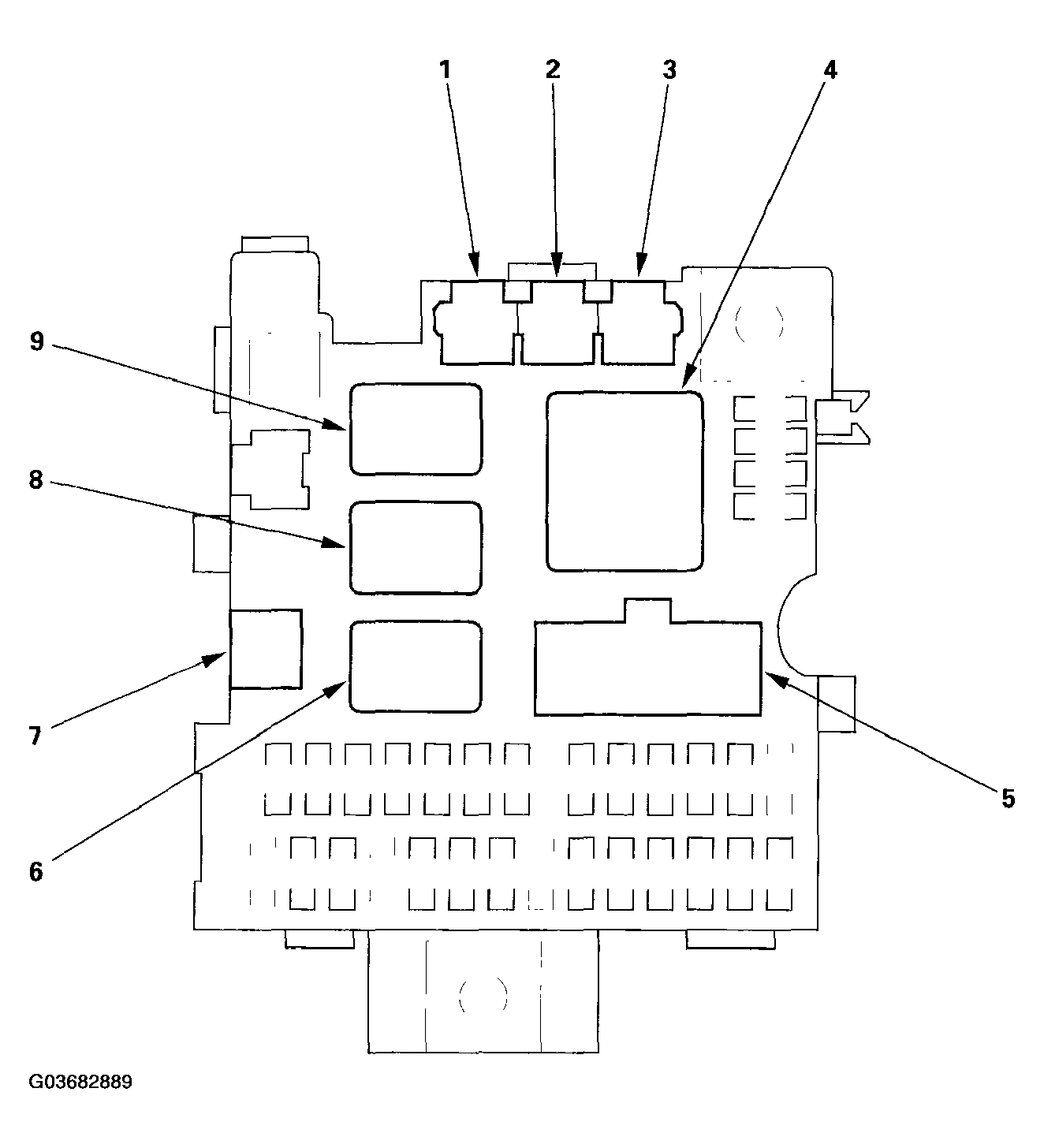

Under-dash Fuse/Relay Box
FUSE/RELAY BOX INDEX
| Socket | Ref | Terminal | Connects to |
|---|---|---|---|
| A | 7 | 2 | Floor wire harness (see FLOOR WIRE HARNESS ) |
| B | 5 | 7 | Ignition switch lead (see IGNITION SWITCH LEAD ) |
| C | 1 | 1 | Optional connector |
| D | 2 | 1 | Optional connector |
| E | 2 | 1 | Optional connector |
| Power window relay | 6 | 4 | |
| Starter cut relay | 8 | 4 | |
| Taillight relay | 9 | 4 | |
| Turn signal/hazard relay | 4 | 3 |
