Control Units
CONTROL UNITS LOCATION
| Component | Component Location |
|---|---|

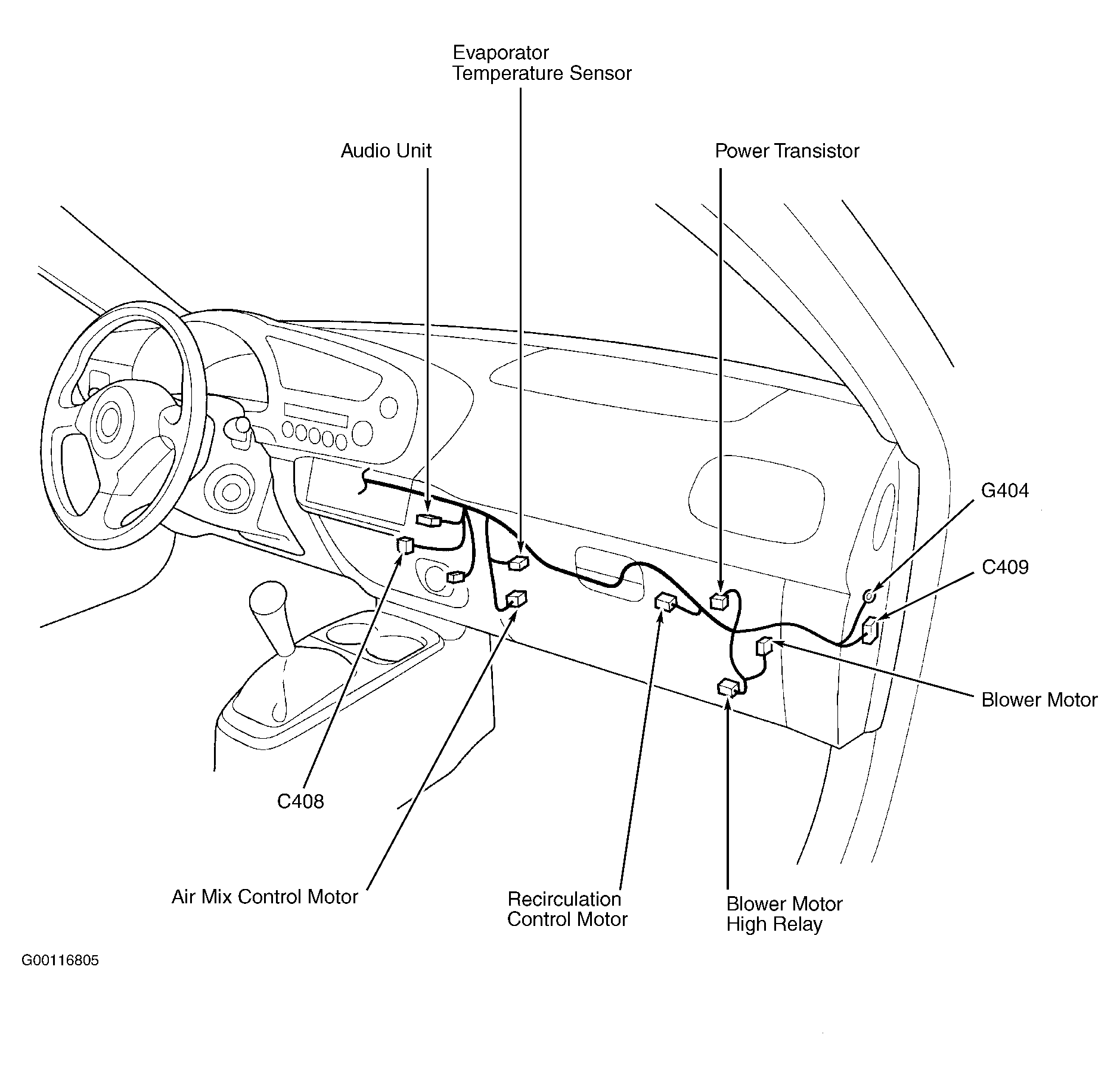

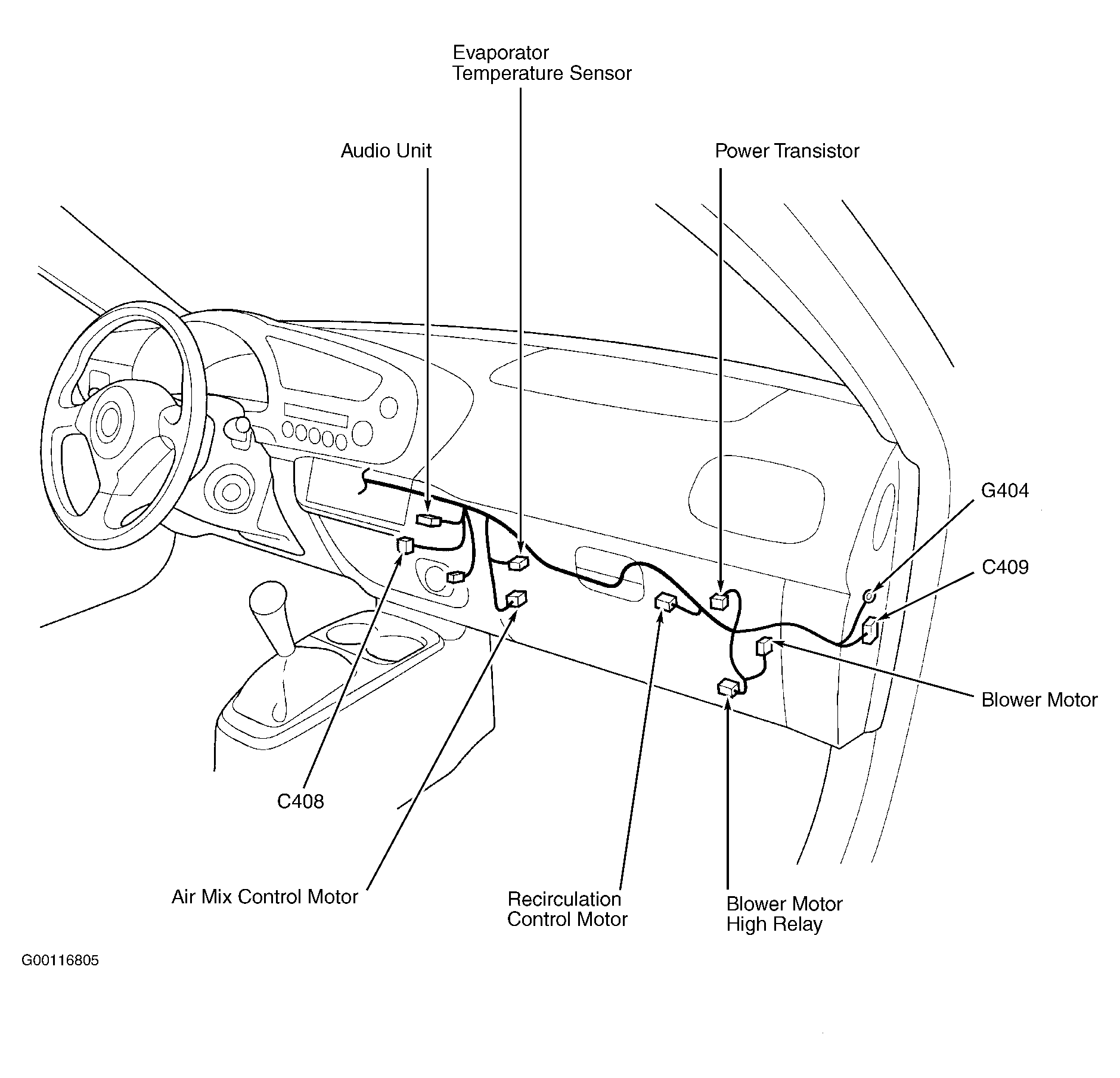

| Audio Unit | Behind radio. See Figure . |

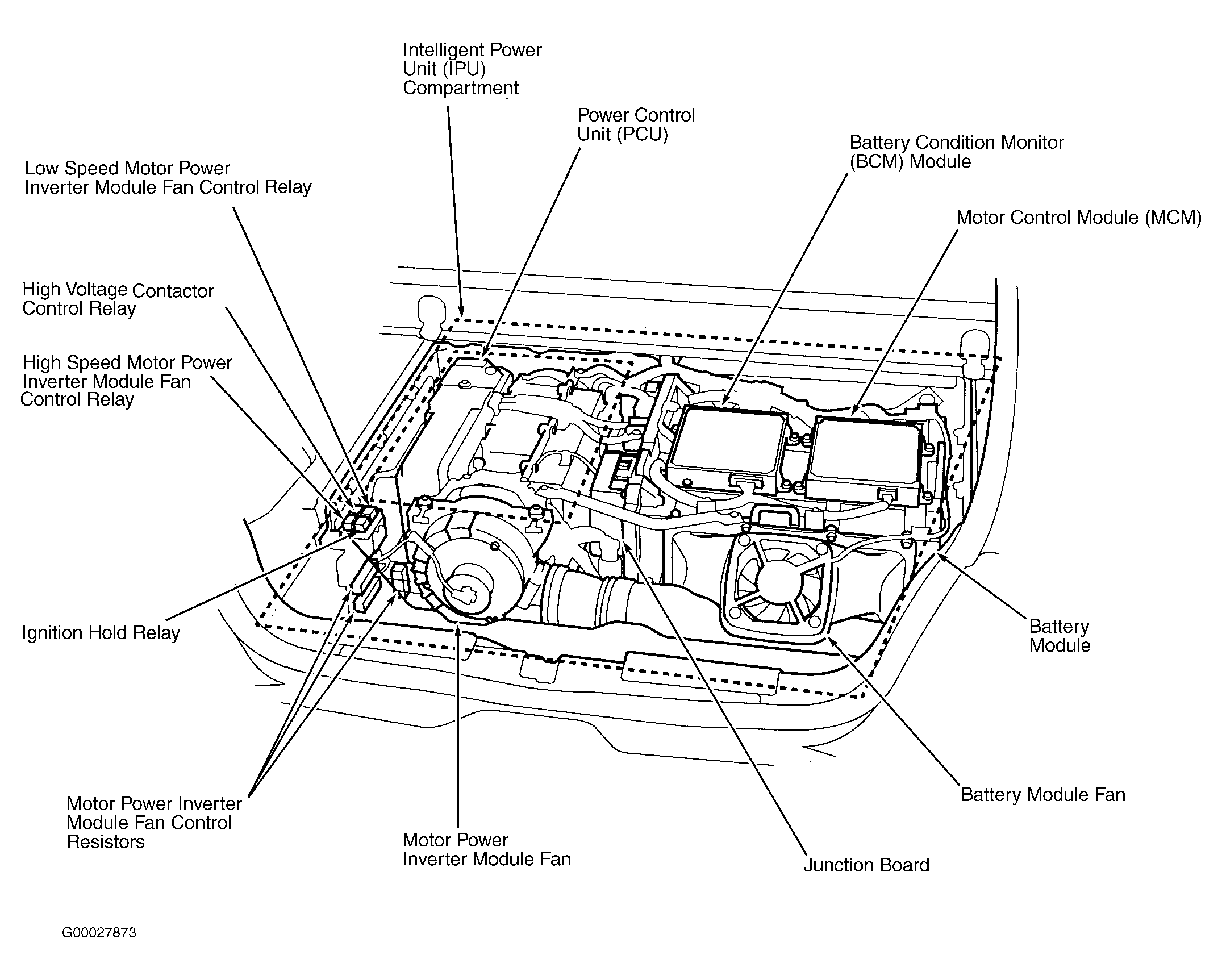

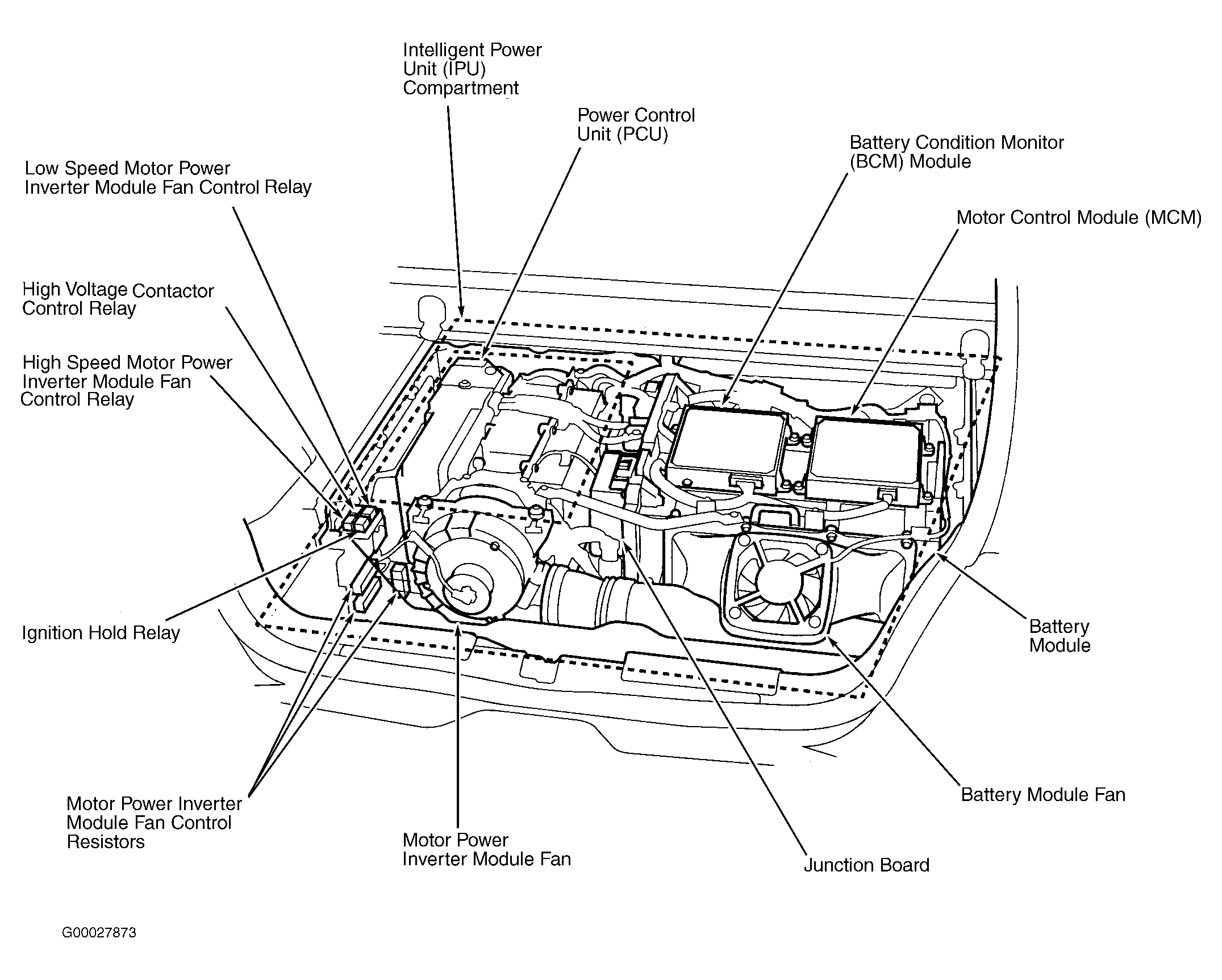

| Battery Condition Monitor (BCM) Module | In middle of intelligent power unit compartment. See Figure . |
| Battery Module | Right side of intelligent power unit compartment. See Figure . |
| Daytime Running Lights Control Unit | Under left side of dash. See Figure . |

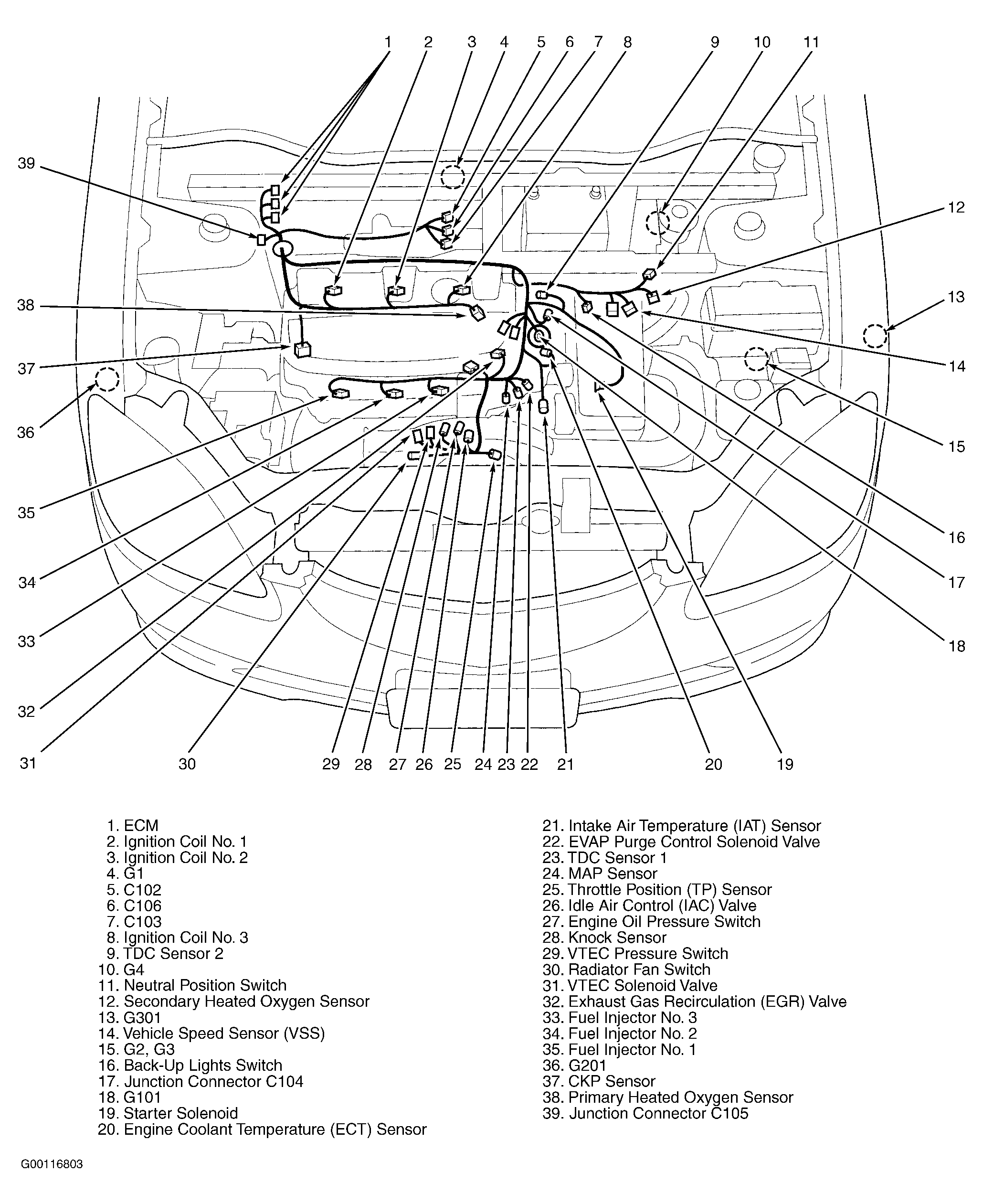

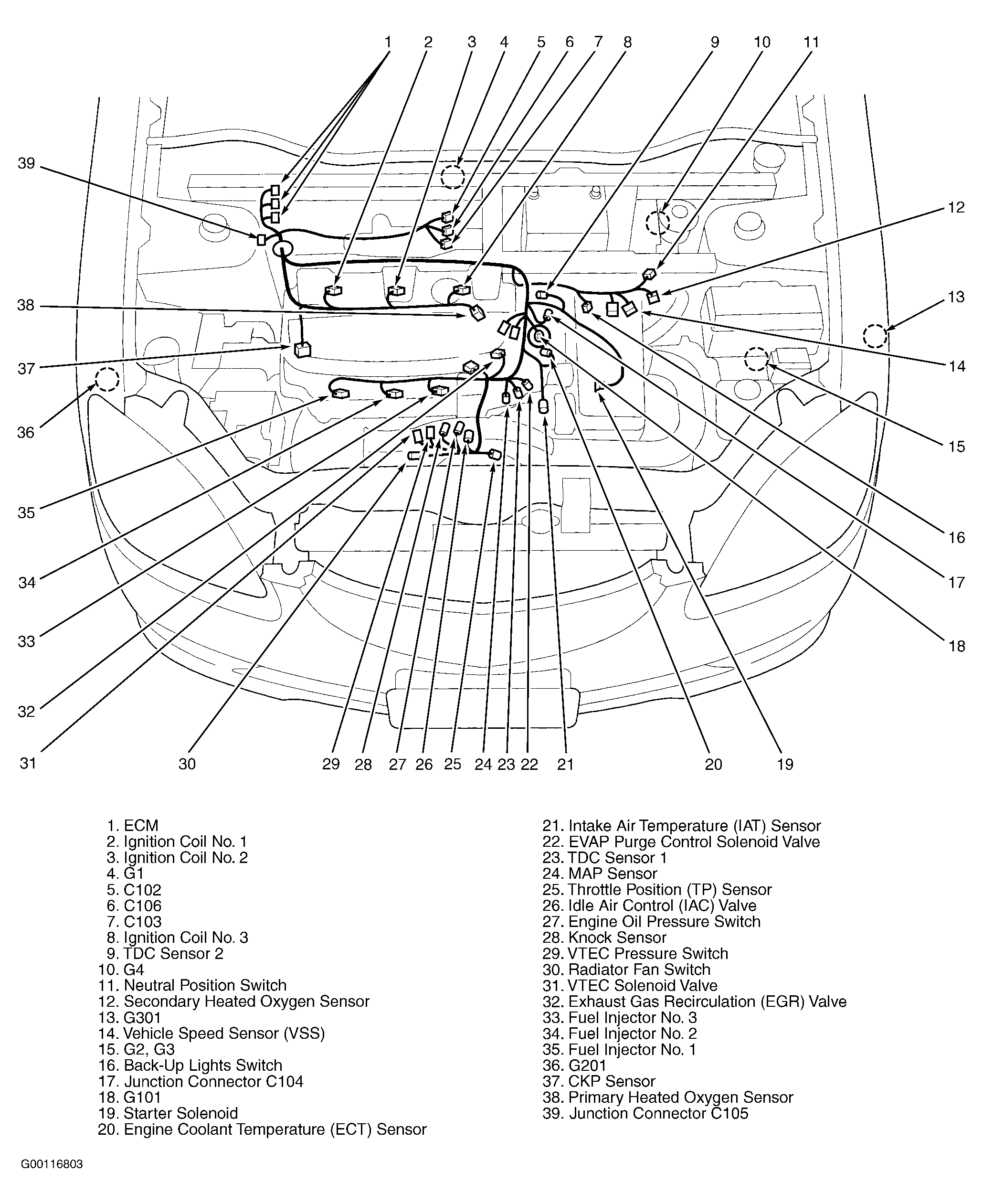

| ECM | On right side of floor. See Figure . |
| ELD Unit | In underhood fuse/relay box. |

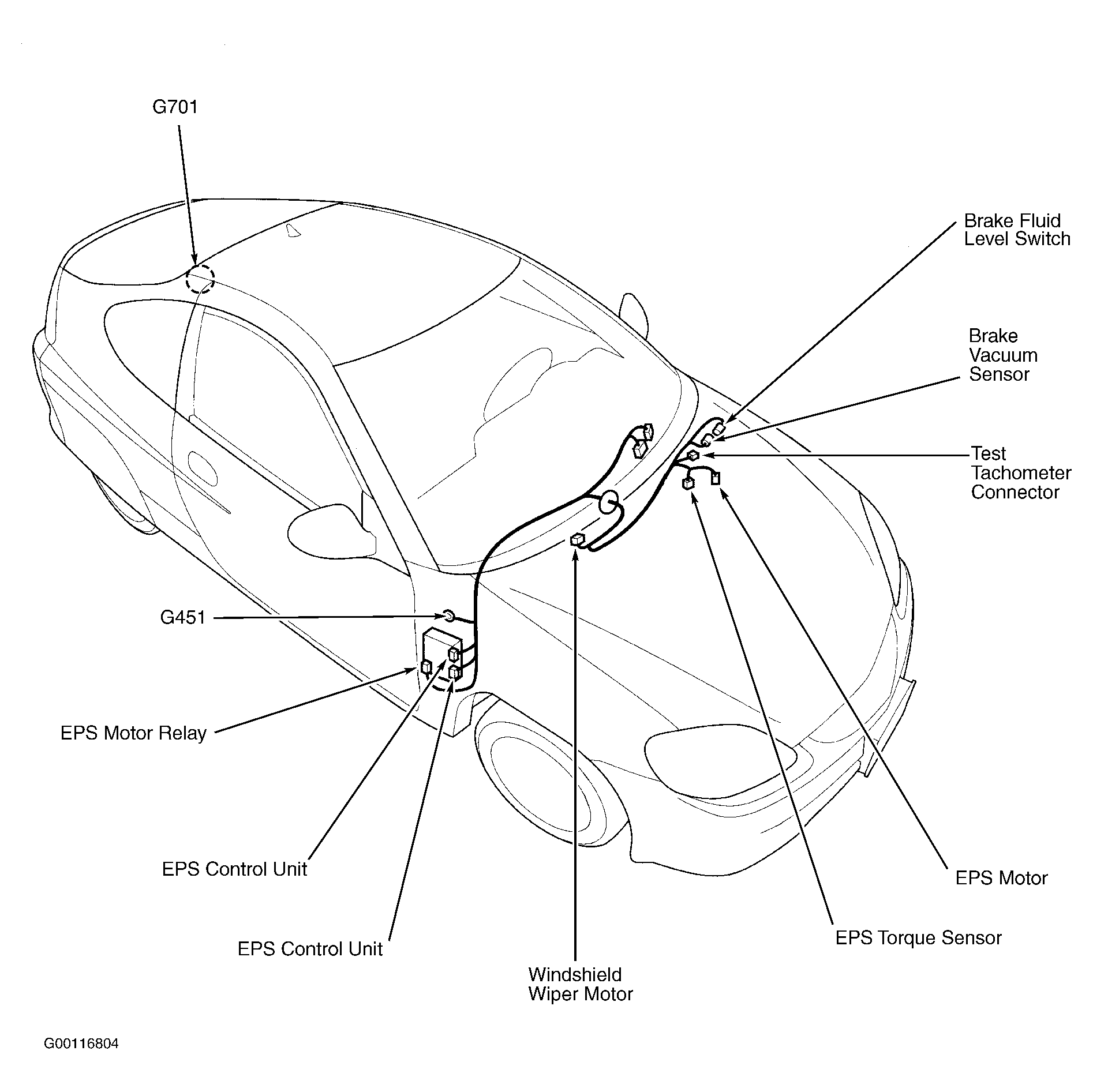

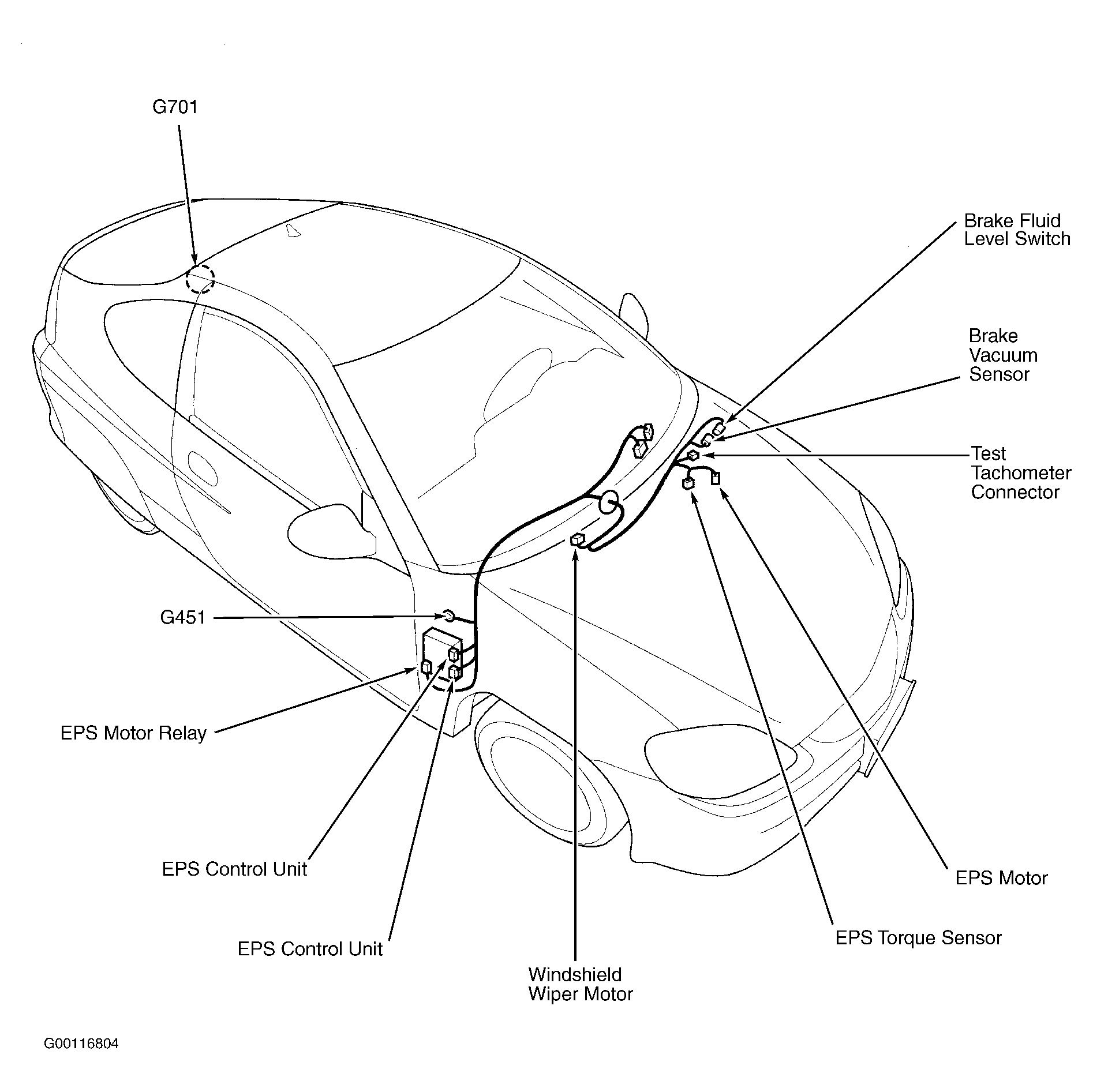

| EPS Control Unit | Under right side of dash. See Figure . |
| Immobilizer Receiver Unit | In steering column. See Figure . |
| Intelligent Power Unit (IPU) | Rear of vehicle, under mid-frame cover. |
| Keyless Door Lock Control Unit | Under left side of dash. See Figure . |
| Motor Control Module (MCM) | Right side of intelligent power unit compartment. See Figure . |

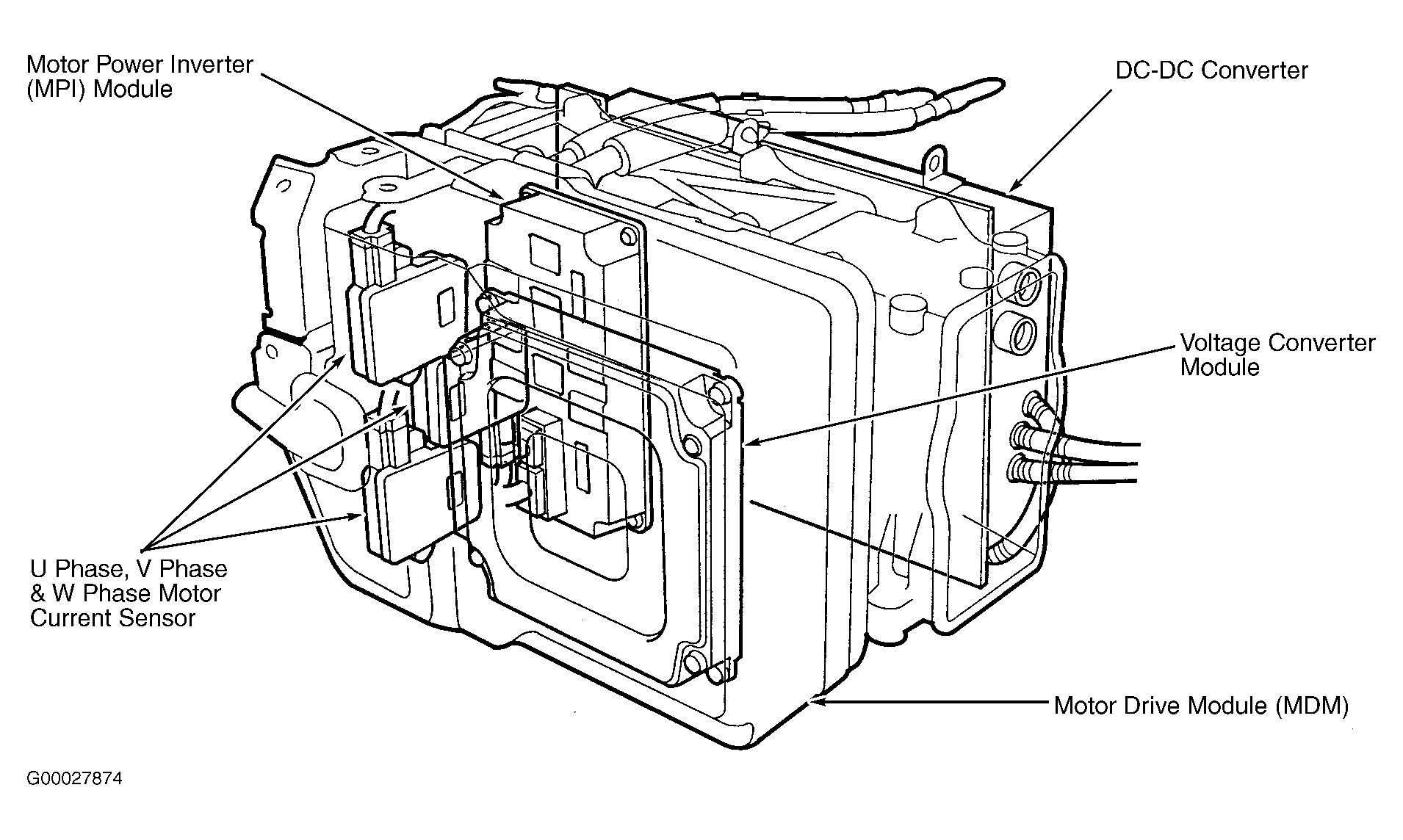

| Motor Drive Module (MDM) | In power control unit. See Figure . |

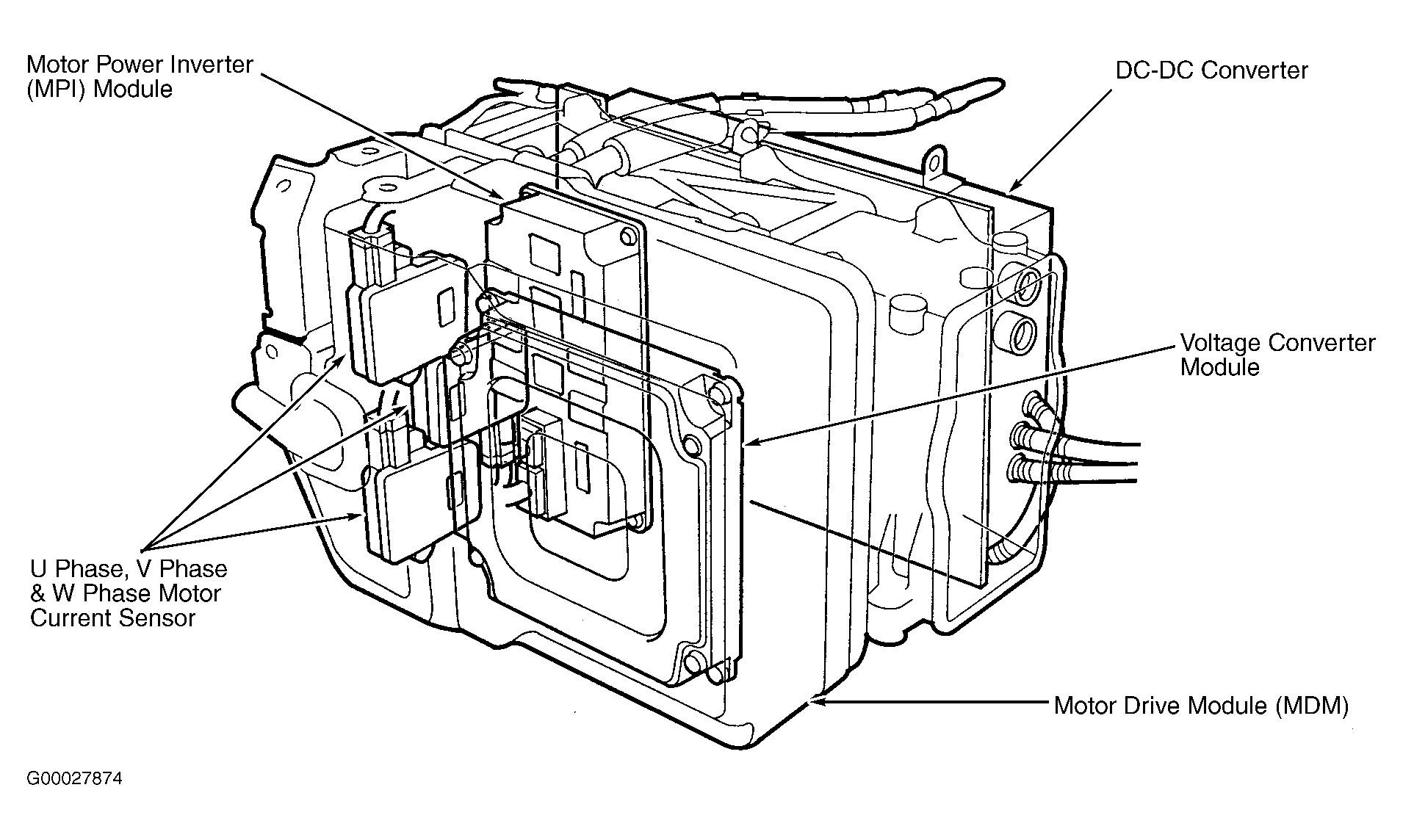

| Motor Power Inverter (MPI) Module | In power control unit. See Figure . |
| Power Control Unit (PCU) | Left front side of intelligent power unit compartment. See Figure . |
| SRS Unit | Under middle of dash. |
| Voltage Converter Module | In power control unit. See Figure . |
