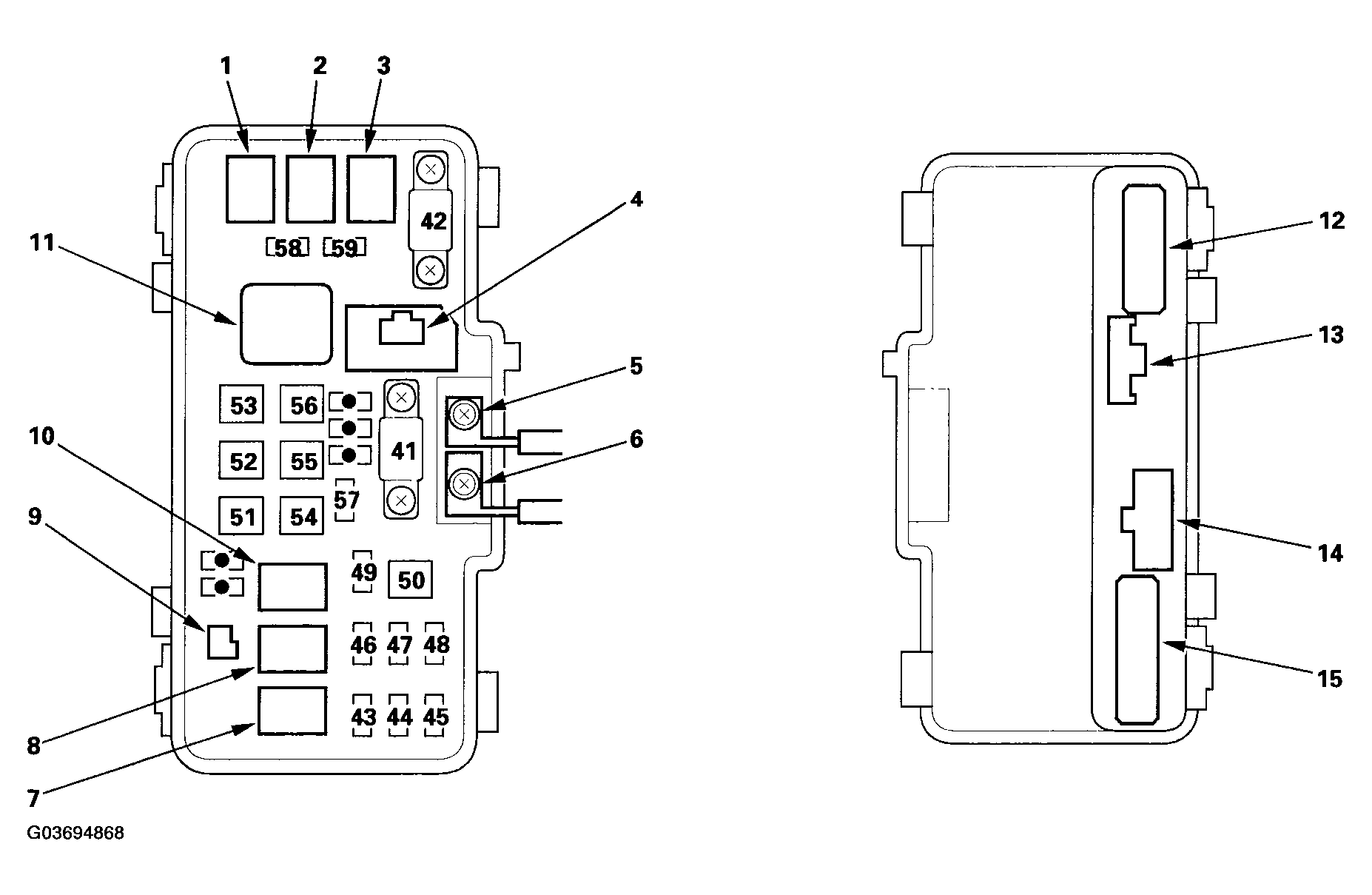

Main Under-Hood Fuse/Relay Box
CONNECTOR TO FUSE/RELAY BOX INDEX - MAIN UNDER-HOOD FUSE/RELAY BOX
| Socket | Ref | Terminal | Connects to |
|---|---|---|---|
| A | 15 | 18 | RIGHT ENGINE COMPARTMENT WIRE HARNESS |
| A/C compressor clutch relay | 3 | 4 | - |
| A/C condenser fan relay | 1 | 4 | - |
| B | 14 | 7 | RIGHT ENGINE COMPARTMENT WIRE HARNESS |
| Blower motor relay | 11 | 4 | - |
| C | 13 | 3 | RIGHT ENGINE COMPARTMENT WIRE HARNESS |
| D | 12 | 16 | RIGHT ENGINE COMPARTMENT WIRE HARNESS |
| Diode | 9 | 2 | - |
| ELD Unit | 4 | 3 | RIGHT ENGINE COMPARTMENT WIRE HARNESS |
| Horn relay | 10 | 4 | - |
| Headlight relay 1 | 7 | 4 | - |
| Headlight relay 2 | 8 | 4 | - |
| Radiator fan relay | 2 | 4 | - |
| T1 | 6 | - | Battery positive cable (see CONNECTOR TO HARNESS INDEX ) |
| T101 | 5 | - | Engine wire harness (see CONNECTOR INDEX ) |
