Floor Jack

  1. Set parking brake. Block wheels that are not going to be lifted. When lifting rear of vehicle, place transmission in Reverse (M/T) or Park (A/T). See Fig 1 .
  2. Place floor jack lift platform under lift bracket to raise vehicle. See Fig 2 . Front lift bracket is located under vehicle, on cross/center beam. Rear lift bracket is located under center of vehicle, left of muffler. Place safety stands onto reinforced support points of side body panels (between front and rear wheels).
Fig 1: Identifying Reinforced Support Points
G98H07571Courtesy of AMERICAN HONDA MOTOR CO., INC.

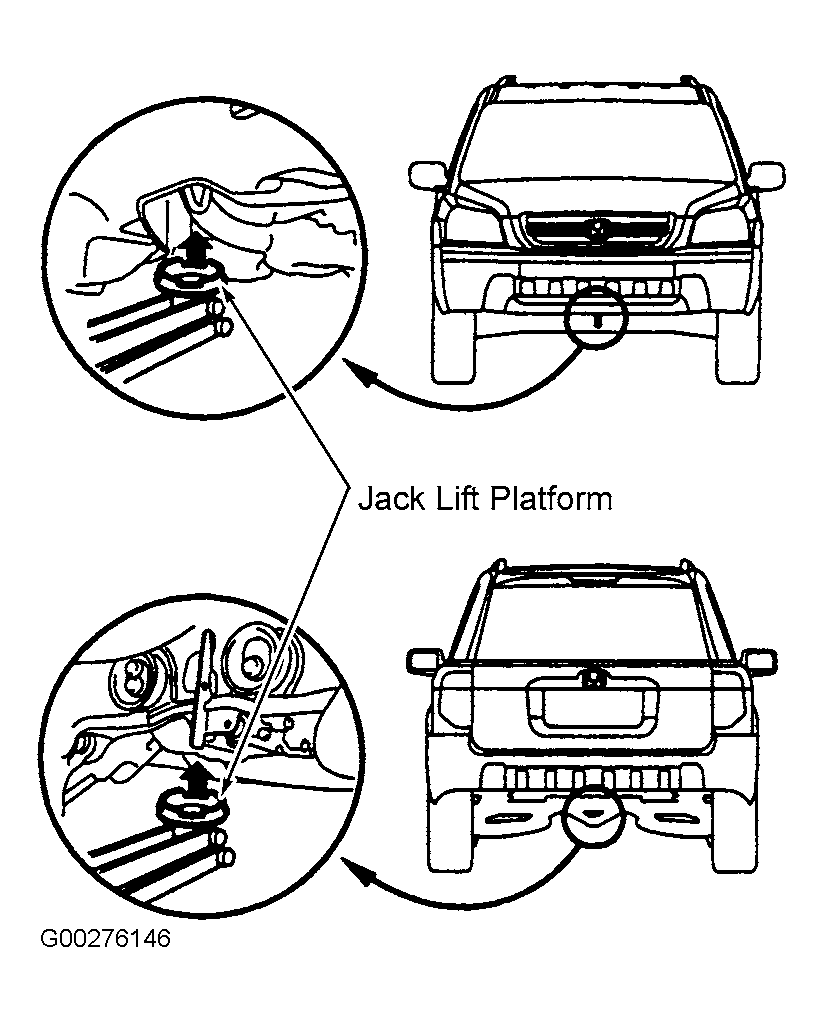

Fig 2: Identifying Lift Brackets Under Vehicle
G00276146Courtesy of AMERICAN HONDA MOTOR CO., INC.
