Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| A/C Condenser Fan Capacitor | Right front of engine compartment. See Figure . |
| A/C Diode | Under left side of dash. See Figure . |
| Battery Module Fan Resistor | Left front of battery module. See Figure . |
| Blower Power Transistor | Behind glove box. See Figure . |
| Bypass Contactor | Left front of battery module. See Figure . |
| Bypass Resistor | Below left side of battery module. See Figure . |
| Cable Reel Connector B | On steering column. See Figure . |

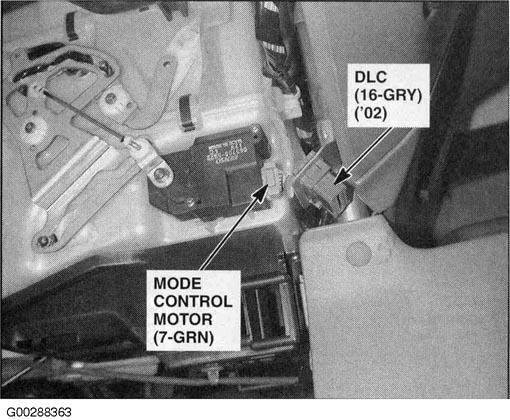

| Data Link Connector (DLC) | Behind center of dash. See Figure . |

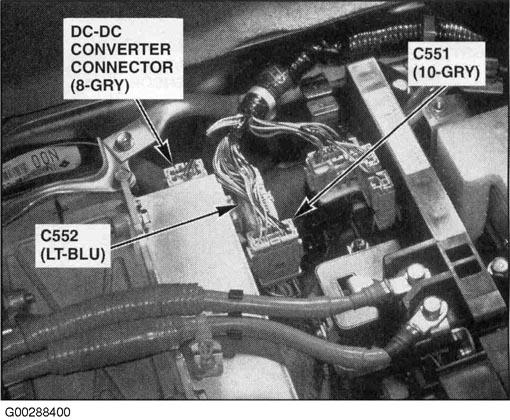

| DC-DC Converter Connector | Right front of power control unit. See Figure . |
| Driver's Seat Belt Tensioner Connector | At left "B" pillar. See Figure . |
| High Voltage Contactor Connector | In left front of battery module. See Figure . |
| Horn | Behind right side of front bumper. See Figure . |

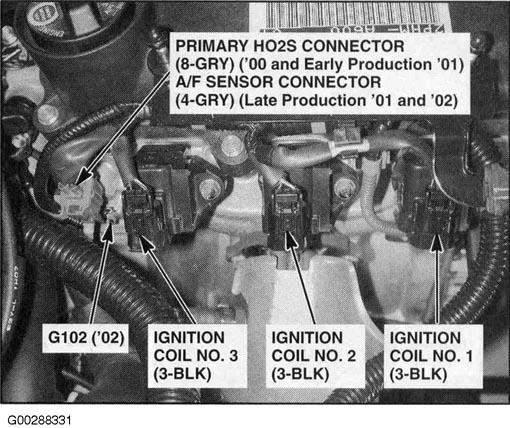

| Ignition Coil No. 1 | On top center of engine. See Figure . |
| Ignition Coil No. 2 | On top center of engine. See Figure . |
| Ignition Coil No. 3 | On top center of engine. See Figure . |
| IMA Diode | On top front of battery module. See Figure . |
| Junction Board | At left front of battery module. See Figure . |
| Junction Connector C104 | At top rear of engine. See Figure . |
| Junction Connector C105 | At right side of floor. See Figure . |
| Junction Connector C107 | Under center of dash. See Figure . |
| Junction Connector C108 | Under center of dash. See Figure . |
| Junction Connector C507 | Behind rear seats, at center of floor. See Figure . |
| Junction Connector C508 | Behind rear seats, at center of floor. See Figure . |
| Junction Connector C571 | Under left side of dash. See Figure . |
| MES Connector | Behind upper left kick panel. See Figure . |
| MPI Module Fan Control Resistor (High Speed) | Left rear side of PCU. See Figure . |
| MPI Module Fan Control Resistor (Low Speed) | Left rear side of PCU. See Figure . |
| Noise Condenser Connector | Behind passenger's seat. See Figure . |
| Passenger's Seat Belt Tensioner Connector | At right "B" pillar. See Figure . |
| Test Tachometer Connector | Left rear of engine compartment. See Figure . |
