Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|

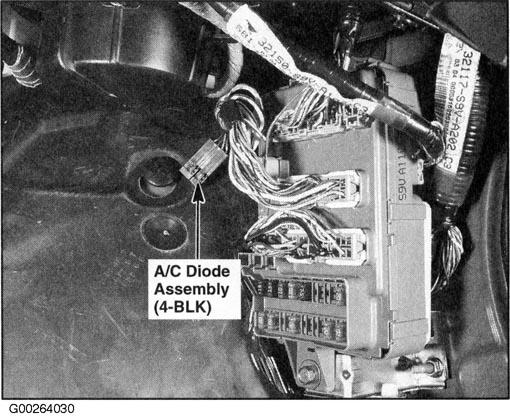

| A/C Diode Assembly | Behind right side of dash. See Figure . |

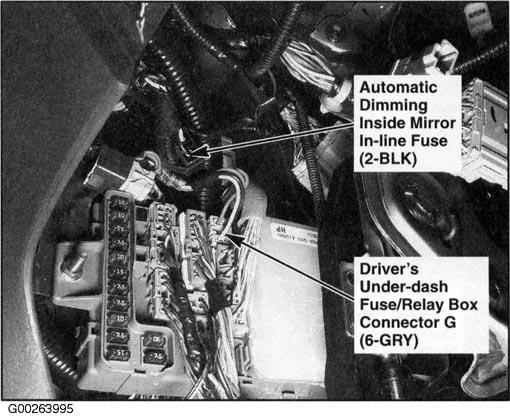

| Automatic Dimming Inside Mirror In-Line Fuse | Under left side of dash. See Figure . |

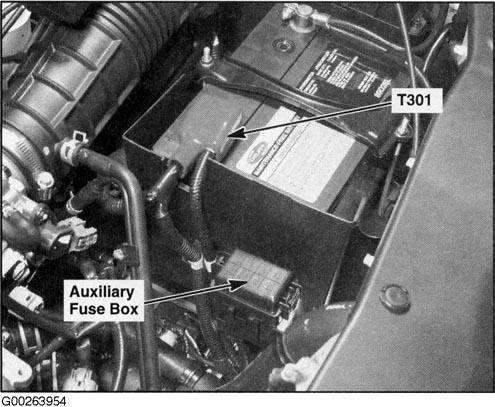

| Auxiliary Fuse Box | At left front of engine compartment, to right of battery. See Figure . |

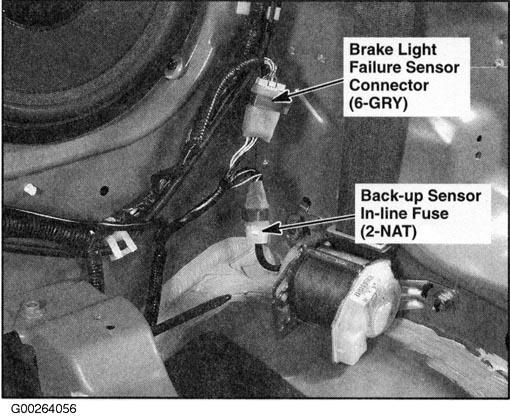

| Back-Up Sensor In-Line Fuse | Right rear of cargo area. See Figure . |

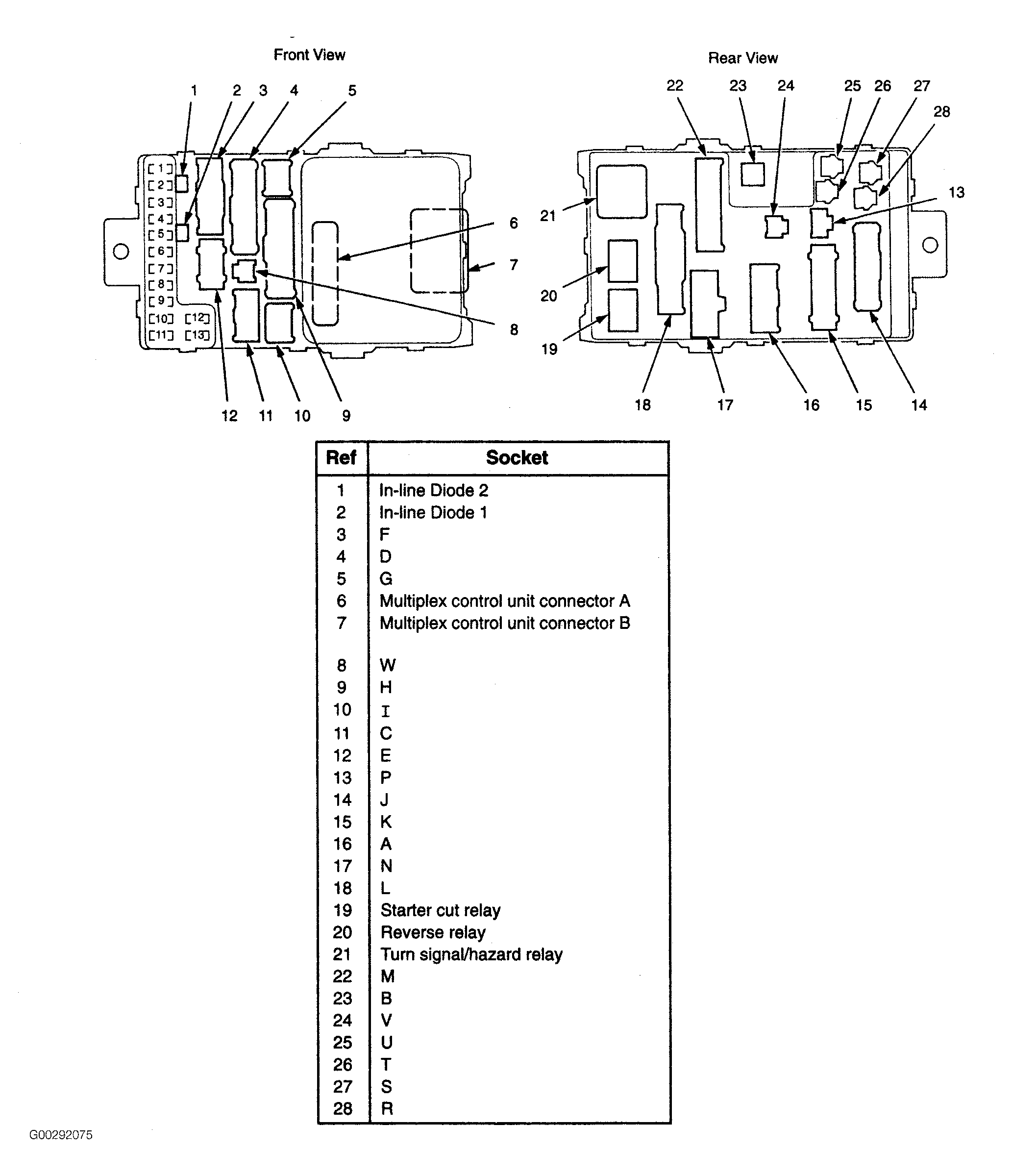

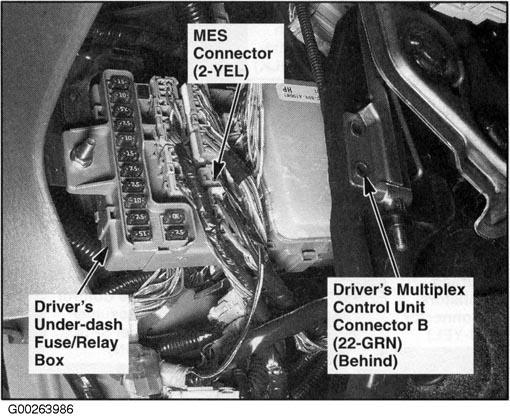

| Driver's Underdash Fuse/Relay Box | Behind left end of dash. See Figure . |

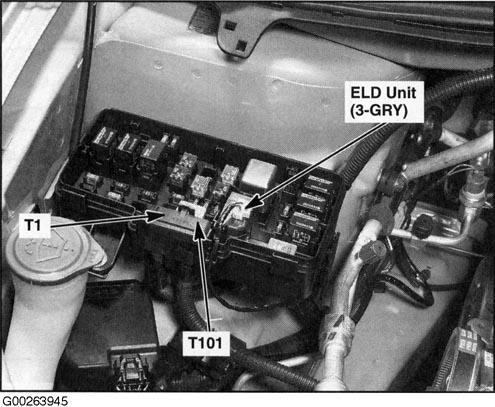

| ELD Unit | In underhood fuse/relay box. See Figure . |

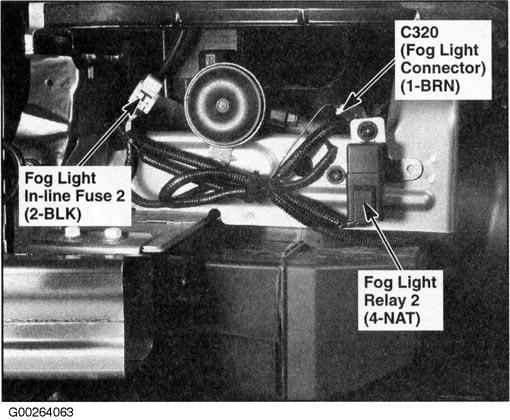

| Fog Light In-Line Fuse 2 | Behind left side of front bumper. See Figure . |
| In-Line Diode No. 1 | In Driver's Underdash Fuse/Relay Box. See Figure . |
| In-Line Diode No. 2 | In Driver's Underdash Fuse/Relay Box. See Figure . |

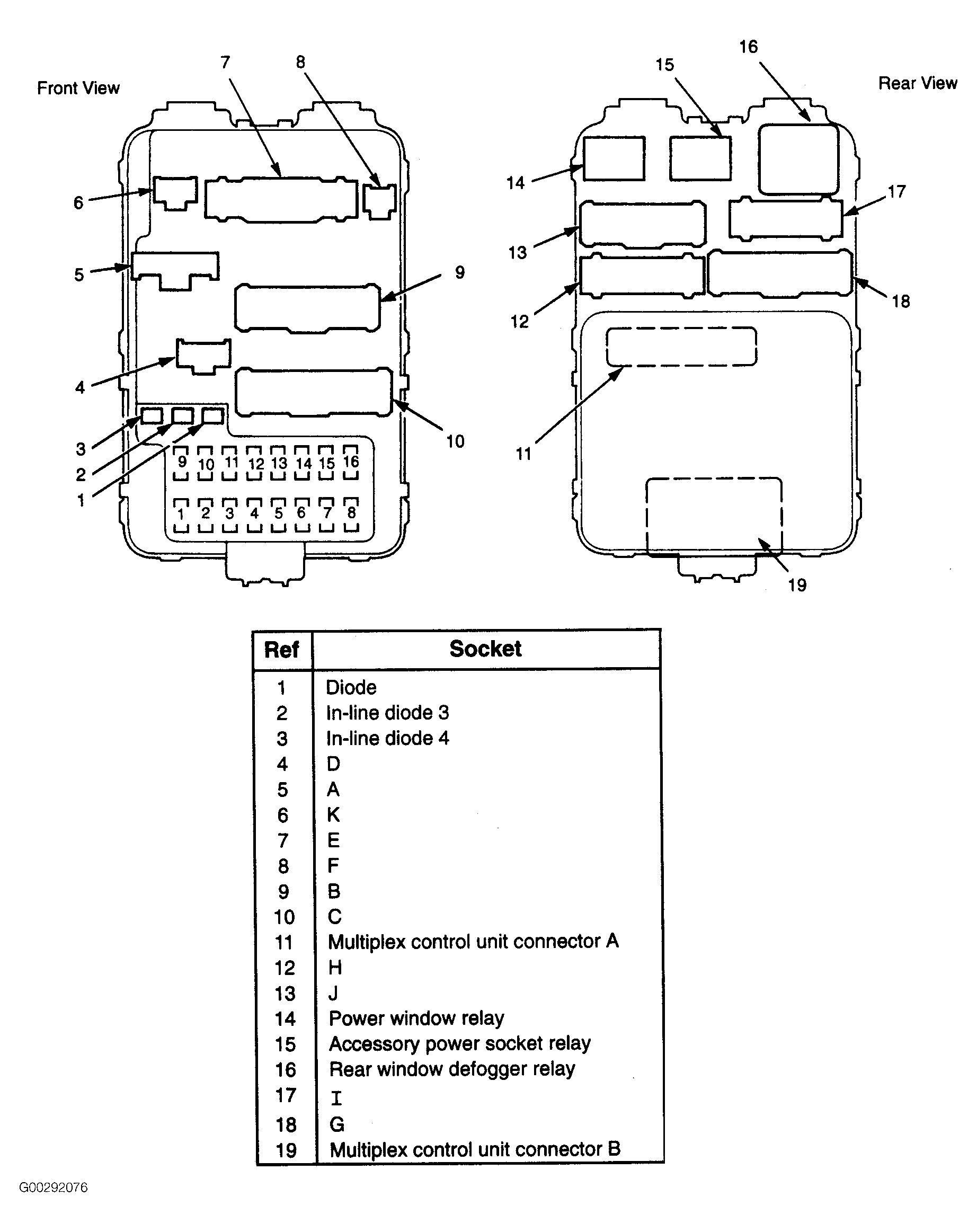

| In-Line Diode No. 3 | In passenger's Underdash Fuse/Relay Box. See Figure . |
| In-Line Diode No. 4 | In passenger's Underdash Fuse/Relay Box. See Figure . |

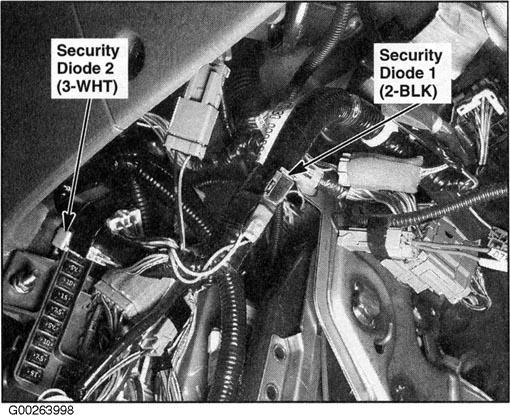

| Security Diode 1 (LX) | Behind left side of dash. See Figure . |
| Security Diode 2 (LX) | Behind left side of dash. See Figure . |

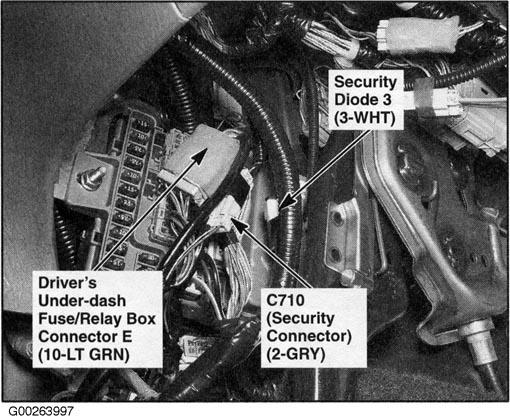

| Security Diode 3 (LX) | Behind left side of dash. See Figure . |

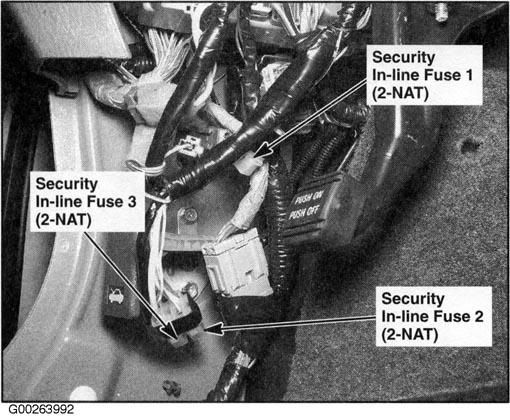

| Security In-Line Fuse 1 | Behind left kick panel. See Figure . |
| Security In-Line Fuse 2 | Behind left kick panel. See Figure . |
| Security In-Line Fuse 3 | Behind left kick panel. See Figure . |

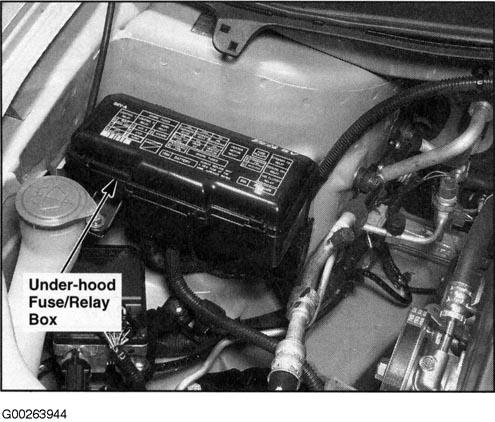

| Underhood Fuse/Relay Box | At right side of engine compartment. See Figure . |
